教学单元四
施工组织总设计

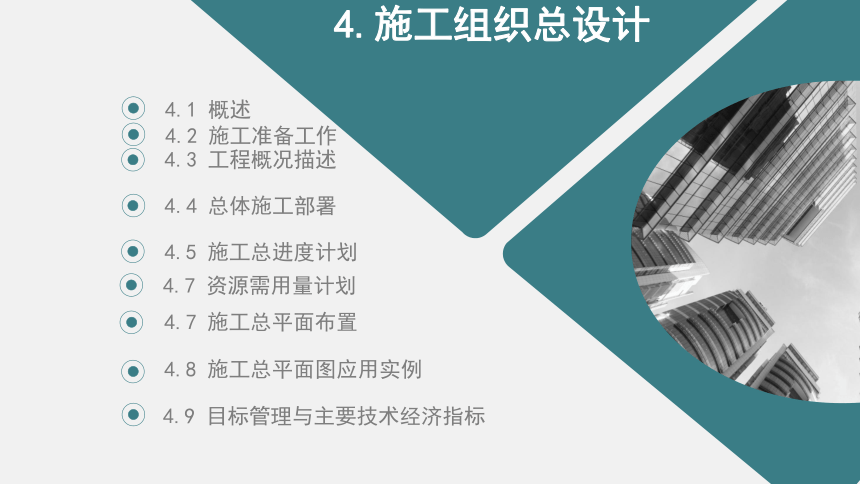

4.施工组织总设计
4.1 概述
4.4 总体施工部署
4.5 施工总进度计划
4.3 工程概况描述
4.7 施工总平面布置
4.9 目标管理与主要技术经济指标
4.8 施工总平面图应用实例
4.7 资源需用量计划
4.2 施工准备工作

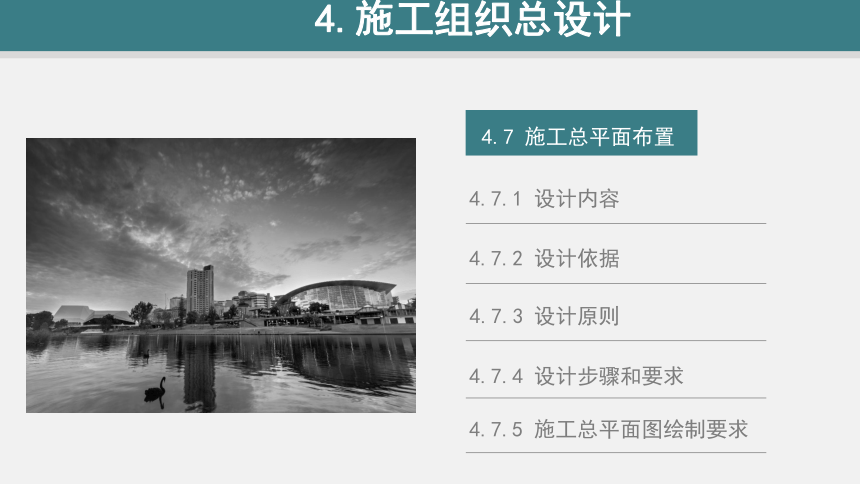

4.施工组织总设计
4.7.1 设计内容
4.7 施工总平面布置
4.7.2 设计依据
4.7.3 设计原则
4.7.4 设计步骤和要求
4.7.5 施工总平面图绘制要求
4.施工组织总设计

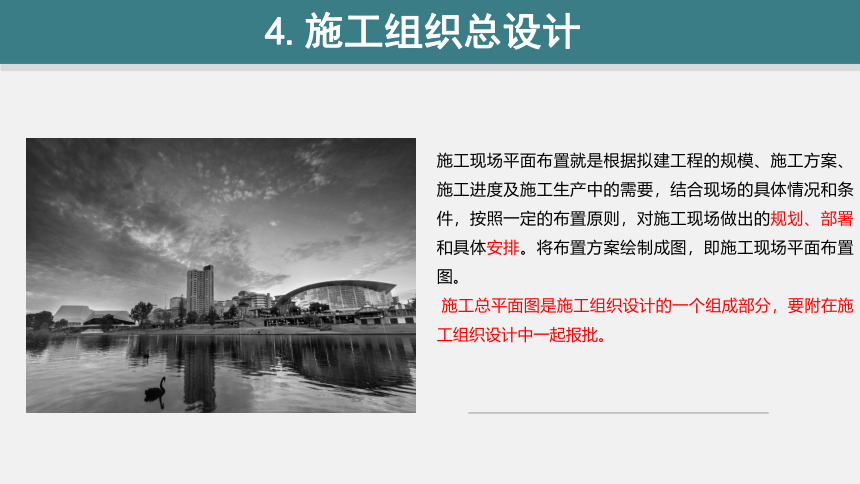

施工现场平面布置就是根据拟建工程的规模、施工方案、施工进度及施工生产中的需要，结合现场的具体情况和条件，按照一定的布置原则，对施工现场做出的规划、部署和具体安排。将布置方案绘制成图，即施工现场平面布置图。
施工总平面图是施工组织设计的一个组成部分，要附在施工组织设计中一起报批。
4.施工组织总设计

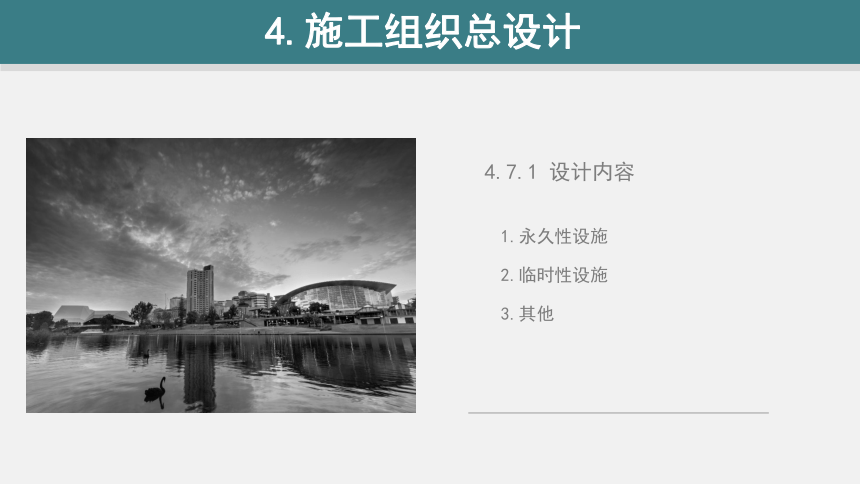

4.7.1 设计内容
1.永久性设施
2.临时性设施
3.其他

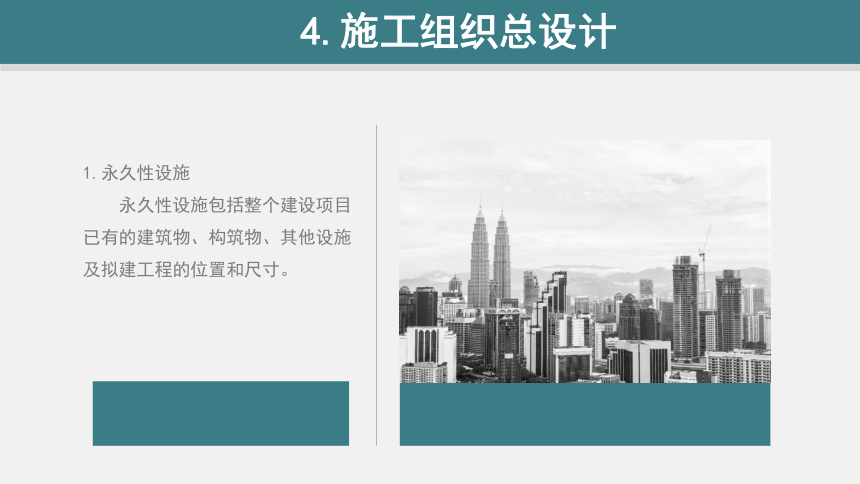

1.永久性设施
永久性设施包括整个建设项目已有的建筑物、构筑物、其他设施及拟建工程的位置和尺寸。
4.施工组织总设计
4.施工组织总设计
2.临时性设施
（1）场地临时围墙,施工用的各种道路；
（2）加工厂、制备站及主要机械的位置；
（3）各种材料、半成品、构配件的仓库和主要堆场；
（4）行政管理用房、宿舍、食堂、文化生活福利等用房；
（5）水源、电源、动力设施、临时给排水管线、供电线路及设施；
（6）机械站、车库位置；
（7）一切安全、消防设施。
3.其他：永久性测量放线标桩的位置；必要的图例、方向标识、比例尺等。
4.施工组织总设计
4.施工组织总设计
4.7.2 设计依据
1
2
3
建筑总平面图、地形图、区域规划图和建设项目区域内已有的各种设施位置
4
建设地区的自然条件和技术经济条件
项目工程概况、施工部署与施工方案,施工总进度计划及各种资源配置计划
各种现场加工、材料堆放、仓库及其他临时设施的数量及面积尺寸
5
现场管理及安全用电等方面有关文件和规范、规程等。
4.施工组织总设计
4.7.3 设计原则
（1）执行各种有关法律、法规、标准、规范与政策；
（2）尽量减少施工占地，使整体布局紧凑、合理；
（3）合理组织运输，保证运输方便、道路畅通,减少运输费用；
（4）合理划分施工区域和存放场地，减少各工程之间和各专业工种之间的相互干扰；
（5）充分利用各种永久性建筑物、构筑物和已有设施为施工服务，降低临时设施的费用；
（6）适当分开生产区与生活区，各种生产生活设施应便于使用；
（7）应满足环境保护、劳动保护、安全防火及文明施工等要求。
4.施工组织总设计
4.7.4 设计步骤和要求
1.垂直运输机械位置的确定
2.确定搅拌站、仓库、材料和构件堆场以及加工棚的位置
3.现场运输道路的布置
4.临时设施的布置
5.临时水电管网的布置
6.施工平面图的绘制
1.垂直运输机械位置的确定
4.施工组织总设计
塔式起重机的平面位置主要取决于建筑物平面形状和四周场地条件，一般应在场地较宽的一面沿建筑物的长度方向布置，以充分发挥其效率。
塔式起重机布置最佳状况应使建筑物平面均在塔式起重机服务范围内，避免“死角”。若做不到这一点，也应使死角越小越好，或使最重、最大、最高的构件不出现在死角内。
2.确定搅拌站、仓库、材料和构件堆场以及加工棚的位置
4.施工组织总设计
布置搅拌站、仓库、材料和构件堆场以及加工棚的位置时，总要求是：既要使它们尽量靠近使用地点，将它们布置在起重机服务范围内，又要便于装卸、运输。
3.现场运输道路的布置
4.施工组织总设计
施工运输道路的布置主要解决运输和消防两个问题，应按材料和构件运输的需要，沿其仓库和堆场进行布置，道路要保持畅通无阻运输路线最好围绕建筑物布置成环形道路。尽可能利用永久性道路。
消防车道要单独设置，不能与运输道路混用。　　
道路两侧一般结合地形设置排水管（沟）。
4.施工组织总设计
　　4.临时设施的布置
生活性临时房屋布置在工地现场以外，生产临时设施按照生产的需要在工地选择适当的位置，行政管理的办公室等应靠近工地或是工地现场出入口。
工人休息室应设在工作地点附近。
工地食堂可布置在工地内部或外部。
生产临时房屋，如混凝土搅拌站、钢筋加工厂、木材加工厂等，应全面分析比较确定位置。
工人住房一般在场外集中设置。
4.施工组织总设计
4.7.5 施工总平面图绘制要求
施工总平面图的比例一般为1:1000或1:2000，绘制时应使用规定的图例或以文字标明。在进行各项布置后，经综合分析比较、调整修改，形成施工总平面图，并做必要的文字说明，标上图例、比例、指北针等。完成的施工总平面图要比例正确，图例规范，字迹端正，线条粗细分明，图面整洁美观。
许多大型建设项目的建设工期很长，随着工程的进展,施工现场的面貌及需求将不断改变。因此，应按不同施工阶段分别绘制施工总平面图。
THANKYOU
