教学单元五
单位工程施工组织设计

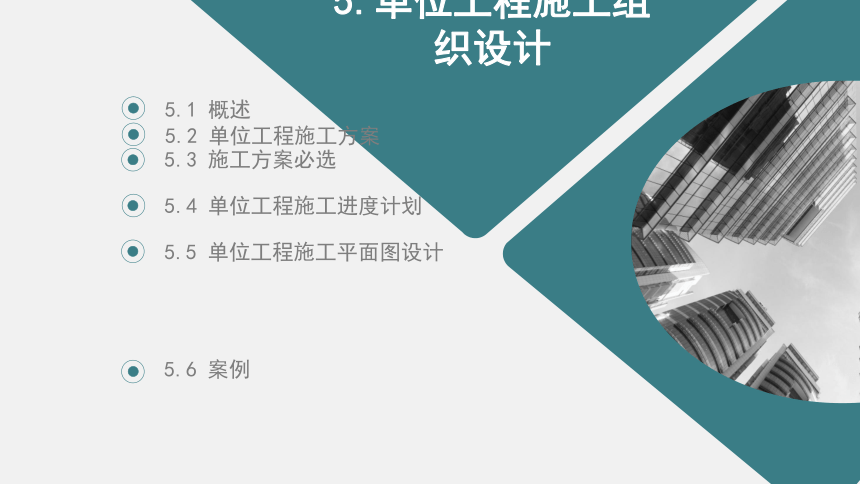

5.单位工程施工组织设计
5.1 概述
5.4 单位工程施工进度计划
5.5 单位工程施工平面图设计
5.3 施工方案必选
5.6 案例

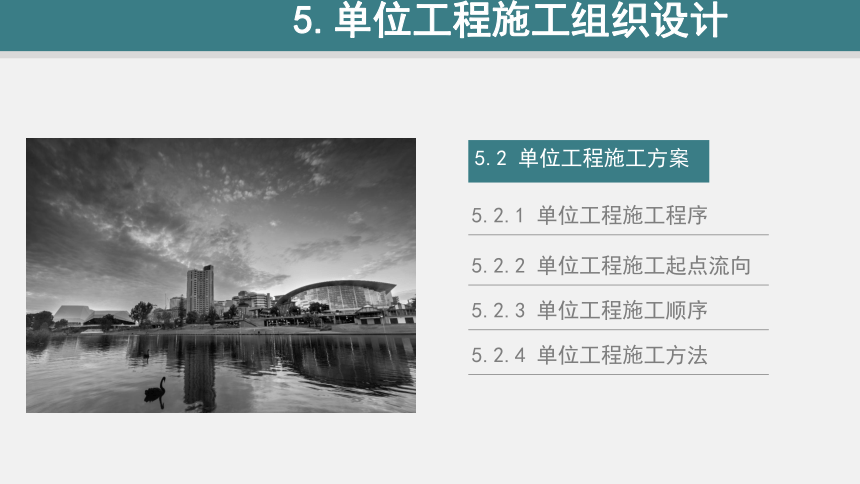

5.2 单位工程施工方案
5.2.1 单位工程施工程序
5.2 单位工程施工方案
5.2.2 单位工程施工起点流向
5.2.3 单位工程施工顺序
5.2.4 单位工程施工方法
5.单位工程施工组织设计

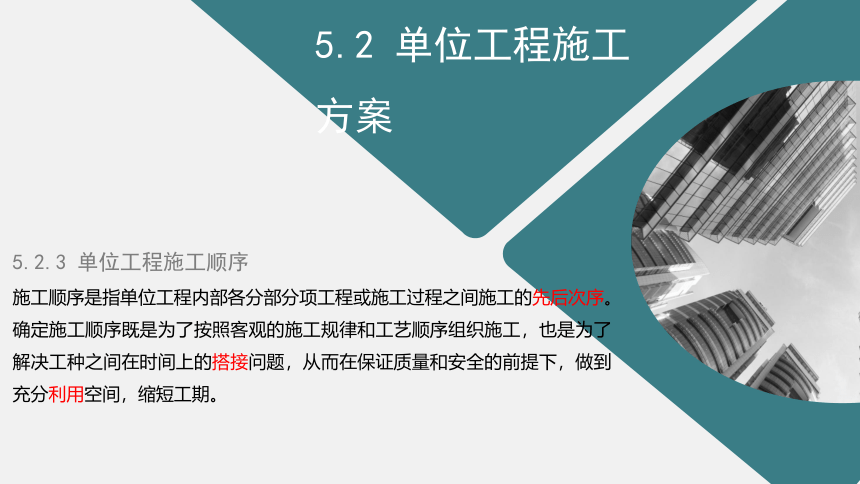

5.2.3 单位工程施工顺序
施工顺序是指单位工程内部各分部分项工程或施工过程之间施工的先后次序。确定施工顺序既是为了按照客观的施工规律和工艺顺序组织施工，也是为了解决工种之间在时间上的搭接问题，从而在保证质量和安全的前提下，做到充分利用空间，缩短工期。
5.2 单位工程施工方案
5.2 单位工程施工方案

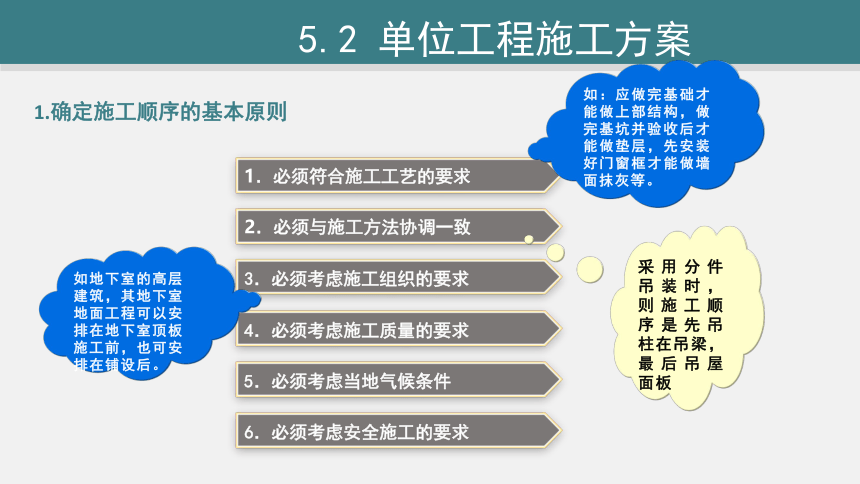

1.确定施工顺序的基本原则
1．必须符合施工工艺的要求
2．必须与施工方法协调一致
3．必须考虑施工组织的要求
4．必须考虑施工质量的要求
5．必须考虑当地气候条件
6．必须考虑安全施工的要求
如地下室的高层建筑，其地下室地面工程可以安排在地下室顶板施工前，也可安排在铺设后。
采用分件吊装时，则施工顺序是先吊柱在吊梁，最后吊屋面板
如：应做完基础才能做上部结构，做完基坑并验收后才能做垫层，先安装好门窗框才能做墙面抹灰等。
5.2 单位工程施工方案
2.多层砖混结构的施工顺序
多层混合结构房屋的施工，通常可分为三个施工阶段：基础工程阶段、主体工程阶段、屋面及装饰工程阶段。
　　①基础工程阶段施工顺序。挖土→垫层→基础→回填土。
　　②主体工程阶段的施工顺序。绑扎构造柱钢筋→墙体砌筑→安装构造柱模板→浇筑构造柱混凝土→安梁、板、梯模板→绑扎梁、板、梯钢筋→浇筑梁、板、梯混凝土。
　　③屋面及装饰工程阶段的施工顺序。找平层→隔气层→保温层→找平层→结合层→柔性防水层→保护层。屋面工程施工在一般情况下不划分流水段，它可以和装饰装修工程进行搭接或平行施工。
5.2 单位工程施工方案
5.2 单位工程施工方案
3.多层现浇混凝土框架结构的施工顺序
多层现浇钢筋混凝土框架结构房屋的施工一般可划分为基础工程、主体工程、围护工程、屋面工程及装饰工程等阶段。
5.2 单位工程施工方案
THANKYOU
