教学单元五
单位工程施工组织设计

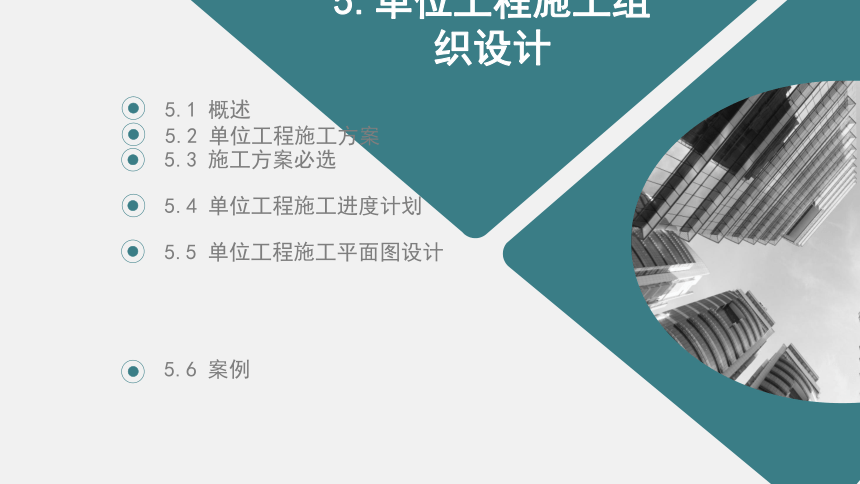

5.单位工程施工组织设计
5.1 概述
5.4 单位工程施工进度计划
5.5 单位工程施工平面图设计
5.3 施工方案必选
5.6 案例

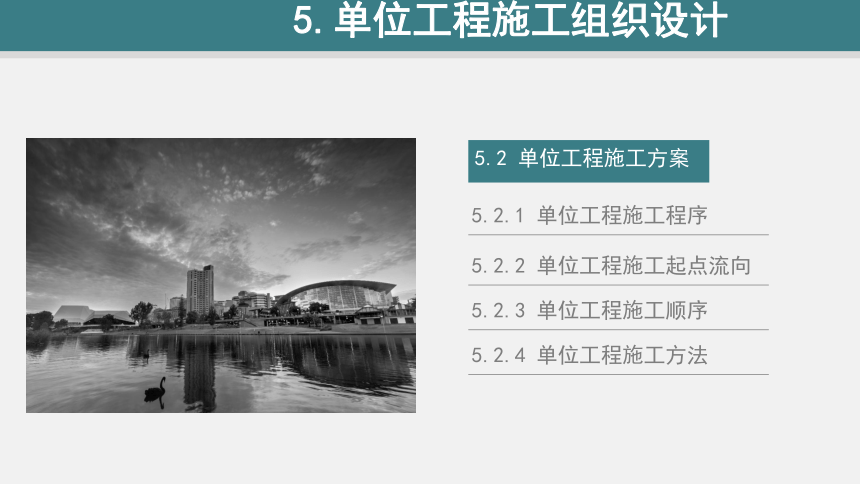

5.2 单位工程施工方案
5.2.1 单位工程施工程序
5.2 单位工程施工方案
5.2.2 单位工程施工起点流向
5.2.3 单位工程施工顺序
5.2.4 单位工程施工方法
5.单位工程施工组织设计

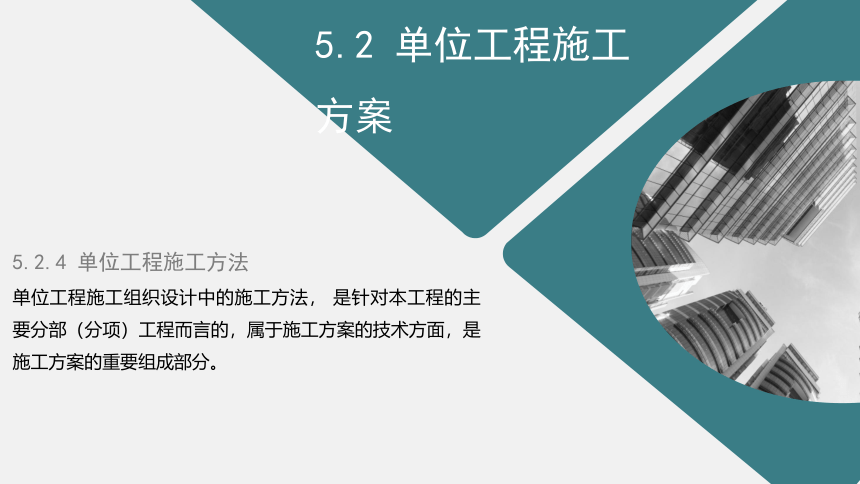

5.2.4 单位工程施工方法
单位工程施工组织设计中的施工方法， 是针对本工程的主要分部（分项）工程而言的，属于施工方案的技术方面，是施工方案的重要组成部分。
5.2 单位工程施工方案
5.单位工程施工组织设计

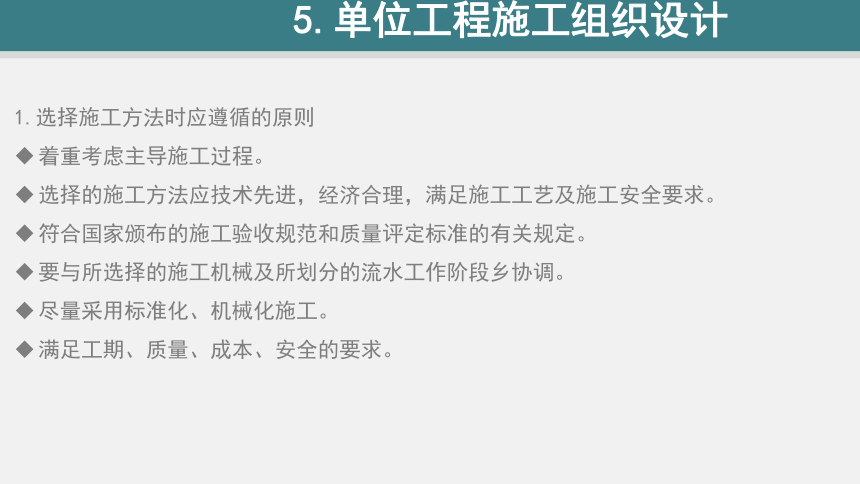

1.选择施工方法时应遵循的原则
着重考虑主导施工过程。
选择的施工方法应技术先进，经济合理，满足施工工艺及施工安全要求。
符合国家颁布的施工验收规范和质量评定标准的有关规定。
要与所选择的施工机械及所划分的流水工作阶段乡协调。
尽量采用标准化、机械化施工。
满足工期、质量、成本、安全的要求。
5.单位工程施工组织设计

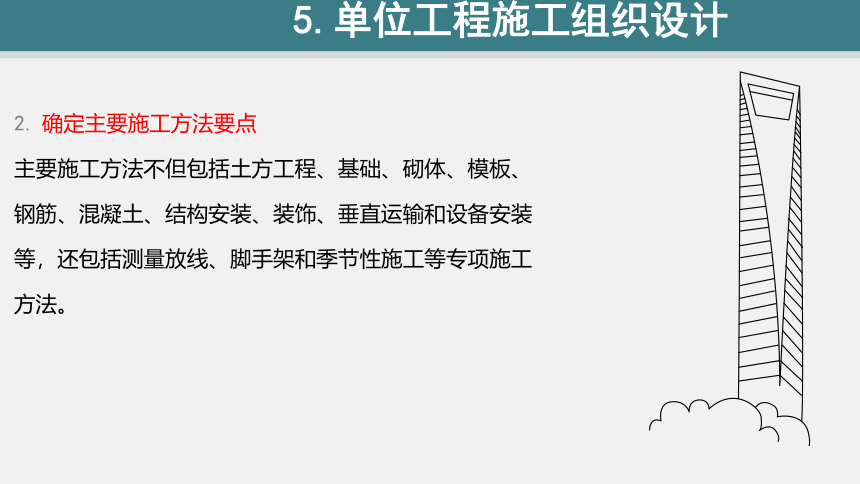

2. 确定主要施工方法要点
主要施工方法不但包括土方工程、基础、砌体、模板、钢筋、混凝土、结构安装、装饰、垂直运输和设备安装等，还包括测量放线、脚手架和季节性施工等专项施工方法。
平面控制测量

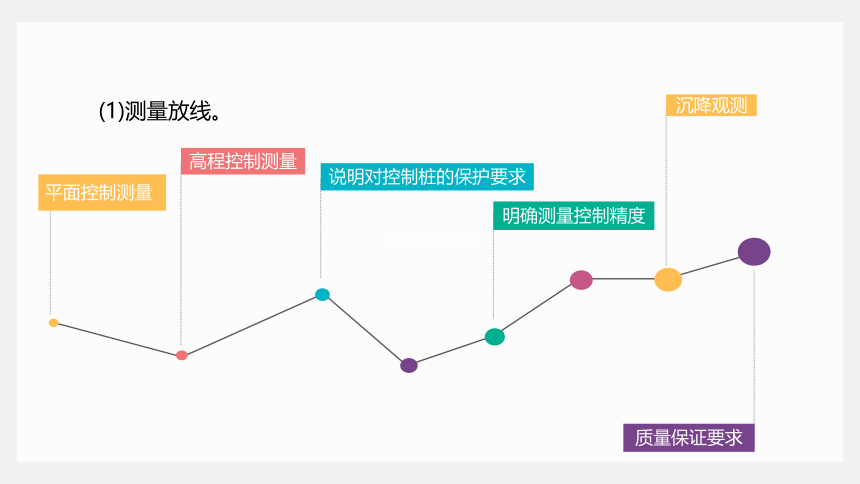

　　(1)测量放线。
平面控制测量
高程控制测量
说明对控制桩的保护要求
明确测量控制精度
沉降观测
质量保证要求
平面控制测量
　　(2)土石方工程。
挖土方法
地面水、地下水的排除方法
挖深基坑方法
地形较复杂的场地平整
石方施工
确定运输方式、运输机械型号及数量
土方回填的方法、填土压实的要求及机具选择
地基处理的方法及相应的材料、机具、设备
平面控制测量
　　(3)基础工程。
浅基础
地下防水工程
桩基
当基础的深浅不同时，应确定基础施工的先后顺序、标高控制、质量安全措施等。
各种变形缝
混凝土基础施工缝
平面控制测量
　　(4)钢筋混凝土工程。
1.模板的类型和支模方法的确定
2.钢筋的加工、运输和安装方法的确定
3.混凝土搅拌和运输方法的确定
4.混凝土的浇筑
5.冬期或高温条件下浇筑混凝土
6.浇筑大体积混凝土
7.有防水要求的特殊混凝土工程
8.装配式单层工业厂房的牛腿柱和屋架等大型的在现场预制的钢筋混凝土构件，应事先确定柱与屋架现场预制平面布置图。
平面控制测量
　　(5)砌体工程。
①砌体的组砌方法和质量要求，皮数杆的控制要求，施工段和劳动力组合形式等。
②砌体与钢筋混凝土构造柱、梁、圈梁、楼板、阳台、楼梯等构件的连接要求。
③配筋砌体工程的施工要求。
④砌筑砂浆的配合比计算，原材料要求及拌制和使用时的要求。
平面控制测量
　　(6)结构安装工程。
①选择吊装机械的类型和数量。
②确定吊装方法。安排吊装顺序、机械位置和行驶路线以及构件拼装办法及场地。
③有些跨度大的建筑物的构件吊装，应认真制订吊装工艺，设定构件吊点位置，确定吊索的长短及夹角大小、起吊和扶正时的临时稳固措施、垂直度测量方法等。
④构件运输、装卸、堆放办法以及所需的机具设备型号、数量和对运输道路的要求。
⑤吊装工程准备工作内容，起重机行走路线压实加固；各种吊具临时加固，电焊机等要求以及吊装有关技术措施。
平面控制测量
　　(7)屋面工程。
屋面各个分项工程的各层材料，特别是防水材料的质量要求、施工操作要求。
屋盖系统的各种节点部位及各种接缝的密封防水施工。
屋面材料的运输方式。
　　(8)外墙保温工程。
说明采用外墙保温类型及部位
主要的施工方法及技术要求
明确外墙保温板施工完成后的现场试验要求
明确保温材料进场要求和材料性能要求
