网络计划时间参数计算
单位工程施工组织设计
施工方案编制
第3节 施工方案

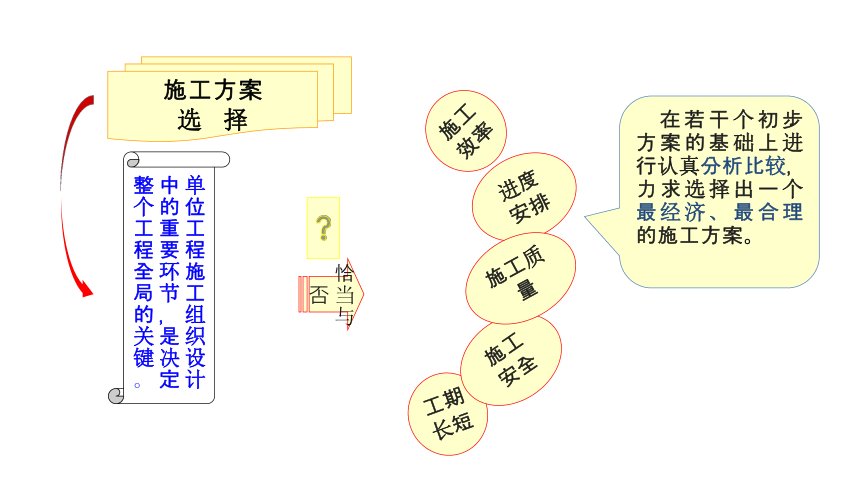

施工方案
选 择
单位工程施工组织设计中的重要环节，是决定整个工程全局的关键。
恰当与否
工期
长短
进度
安排
施工
效率
施工安全
施工质量
在若干个初步方案的基础上进行认真分析比较，力求选择出一个最经济、最合理的施工方案。

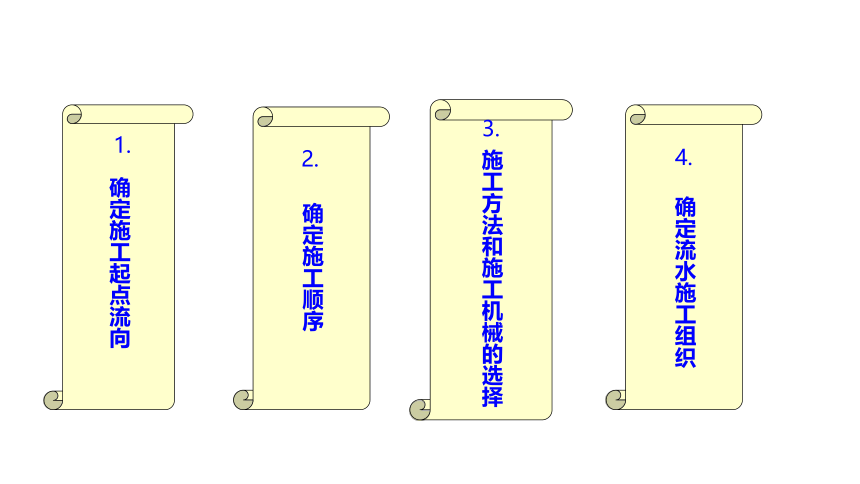

确定施工起点流向
1.
施工方法和施工机械的选择
确定流水施工组织
确定施工顺序
2.
3.
4.

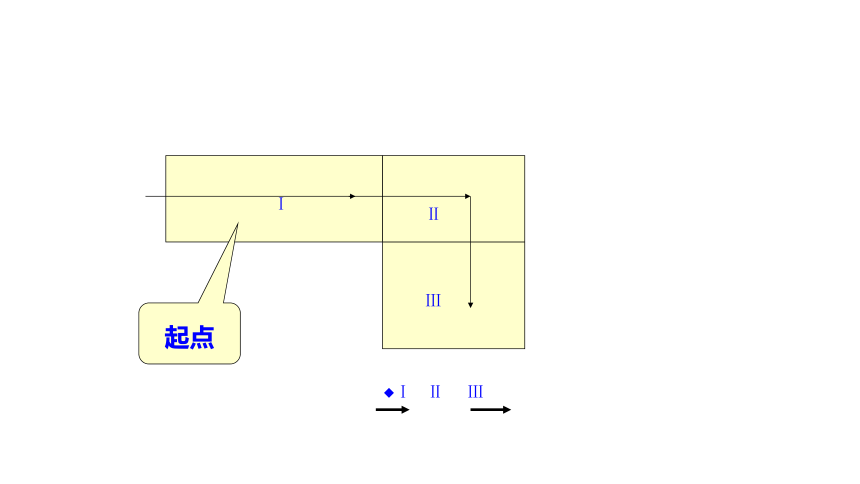

1、施工起点流向的确定
施工起点流向：
－－拟建工程在平面或竖向空间上施工开始的部位
和开展的方向。
Ⅰ Ⅱ Ⅲ
Ⅰ
Ⅱ
Ⅲ
起点
（1）生产工艺流程。
（2）建设单位对生产和使用的需要。
（3）施工的繁简程度。
（4）房屋高低层或高低跨。
（5）现场施工条件和施工方案。
（6）分部工程特点及其相互关系。

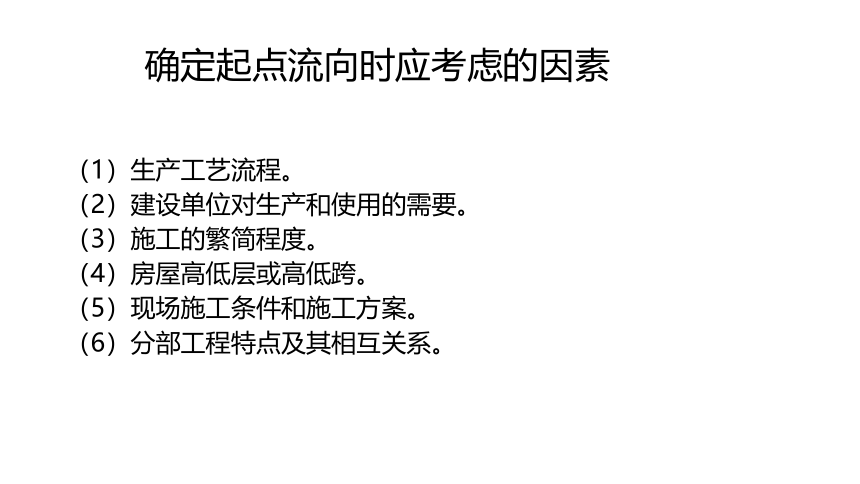

确定起点流向时应考虑的因素:

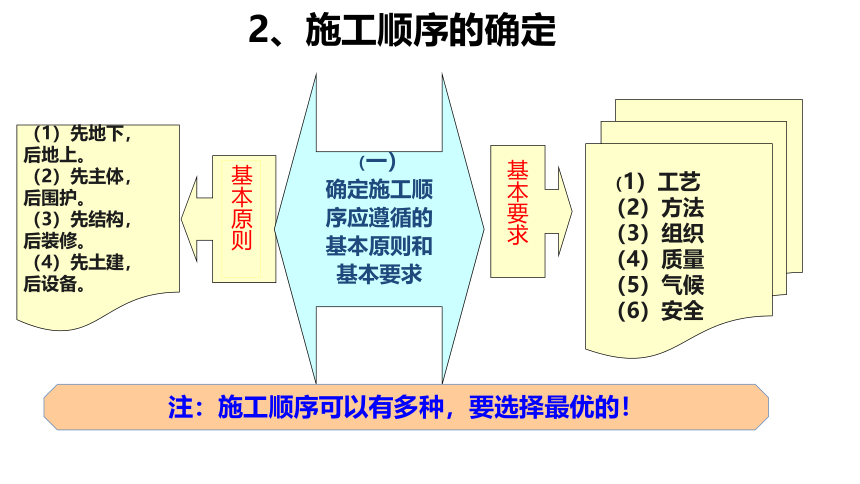

2、施工顺序的确定
（1）先地下，
后地上。
（2）先主体，
后围护。
（3）先结构，
后装修。
（4）先土建，
后设备。
（1）工艺
（2）方法
（3）组织
（4）质量
（5）气候
（6）安全
（一）
确定施工顺
序应遵循的
基本原则和
基本要求
基本原则
基本要求
注：施工顺序可以有多种，要选择最优的！

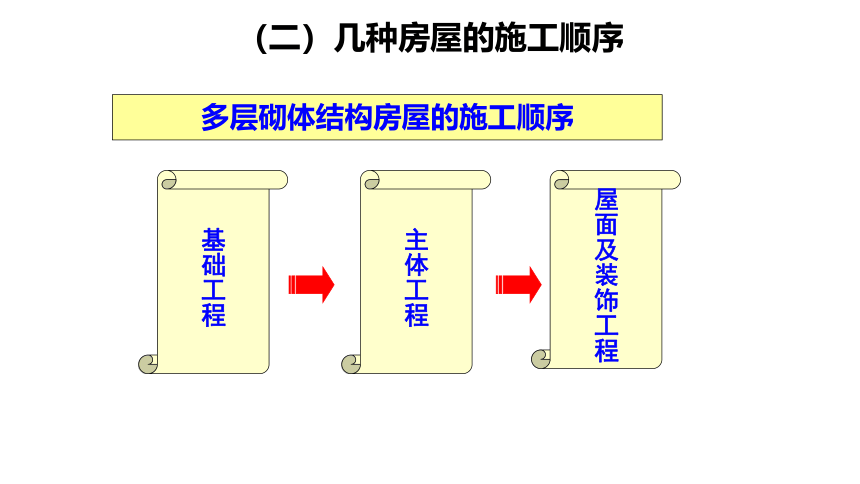

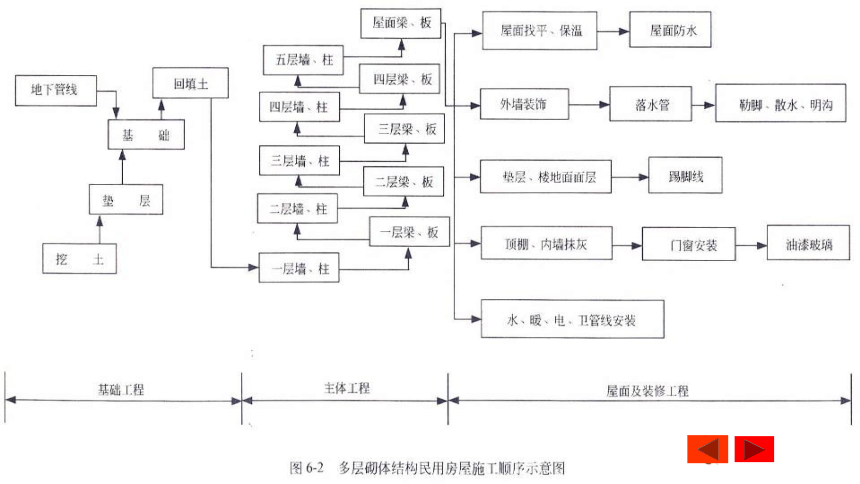

多层砌体结构房屋的施工顺序
（二）几种房屋的施工顺序
基础工程
主体工程
屋面及装饰工程
定位放线→施工预检→验灰线
浇筑混凝土垫层→养护
浇筑混凝土→养护拆模
挖土方→隐蔽工程检查验收（验槽）
基础弹线→施工预检
绑扎钢筋
安装模板
施工预检、隐蔽工程检查验收（钢筋验收）
隐蔽工程检查验收（基础工程验收）
回填土

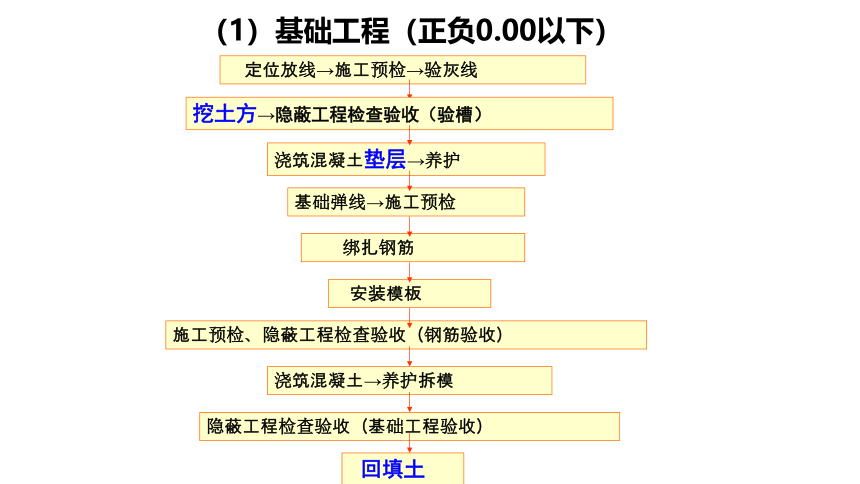

（1）基础工程（正负0.00以下）

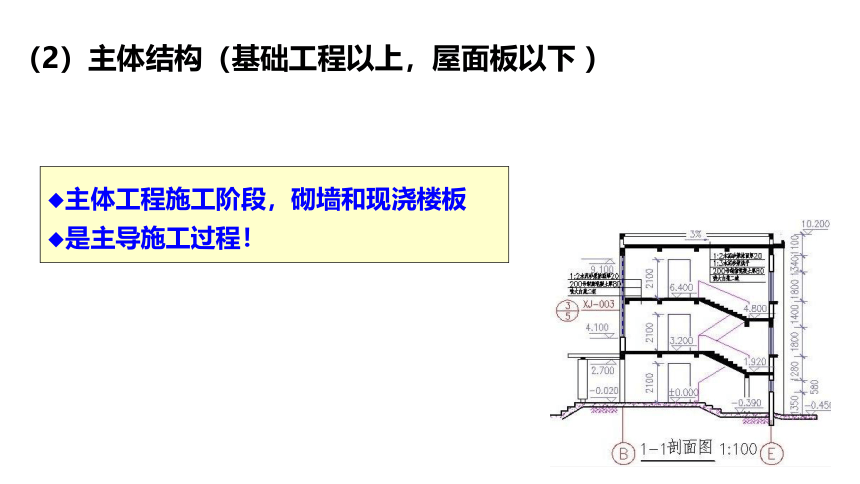

（2）主体结构（基础工程以上，屋面板以下 ）
主体工程施工阶段，砌墙和现浇楼板
是主导施工过程！
弹线→施工预检
砌 墙
浇筑梁、板、楼梯混凝土→养护拆模
绑扎构造柱钢筋→隐蔽工程检查验收（钢筋验收）
安装构造柱模板
浇筑构造柱混凝土
安装梁、板、楼梯模板→ 施工预检
绑扎梁、板、楼梯钢筋→
隐蔽工程检查验收（钢筋验收）
墙、柱
梁、板
（3）屋面及装饰工程（屋面板以后 ）
屋面工程
柔性屋面：找平层→隔汽层→保温层→找平层→
柔性防水层→保护层
刚性屋面：找平层→保温层→找平层→隔离层→
刚性防水层→隔热层
设在屋面结构层与防水层之间的保温层构造
装饰工程
室外装饰：外墙抹灰、勒脚、散水、台阶、明沟、水落管
室内装饰：顶棚、墙面、地面、踢脚线、楼梯、门窗、
五金、油漆、玻璃
主导施工过程：内外墙及楼地面抹灰！
室外装饰：一般采用自上而下的施工顺序
（水平向下）
室外装修自上而下的施工顺序的优点
2、便于脚手架的及时拆除，降低了施工成本
1、可以保证装饰工程施工质量
室内装饰一般有：自上而下、自下而上两种施工顺序。
室内装饰自上而下施工顺序
(a)水平向下 (b)垂直向下
室内装饰自下而上施工顺序
(a)水平向上 (b)垂直向上
两种施工顺序的比较
优缺点比较 自上而下 自下而上
工期 长 短
质量 好 差
安全 好 差
管理 好 差
地面（养护）
顶棚
墙面
优点：便于清理地面基层，质量易保证；
便于收集墙面和顶棚的落地灰，节约材料。
缺点：注意楼地面成品保护，工期较长。
顶棚
墙面（清理落地灰）
楼地面
优点：工期较短。
缺点：落地灰清理不干净会引起质量问题。
室内装修的先后顺序
1
可以先外后内，先内后外，内外同时进行，
通常采用先外后内的施工顺序。
2
当室内有现浇水磨石地面时， 必须先内后外。
3
当采用单排脚手架砌墙时，必须先外后内。
室内外装修先后顺序
楼梯间和楼梯踏步装修施工顺序
其他室内装饰完成后，自上而下统一进行
多层及高层现浇钢筋砼框架结构房屋的施工顺序
基础工程
主体结构工程
围护工程
屋面及装饰工程
案例
（1）基础工程（有地下室且打桩）
定位放线→施工预检→验灰线
试桩及桩基检测→凿桩或接桩→验槽
防水处理
挖土方→基坑围护
地下室
地下室结构工程中间验收
回填土
打 桩
主要包括：安装塔吊、人货梯起重垂直运输机械设备，
搭设脚手架，现浇柱、墙、梁、板、
雨蓬、阳台、沿沟、楼梯
主导施工过程：安装模板、绑扎钢筋、浇筑混凝土
（2）主体结构工程
弹线→施工预检
安装柱、墙模板→施工预检
浇筑梁、板、楼梯混凝土→养护拆模
绑扎柱、墙钢筋→钢筋验收
浇筑柱、墙混凝土→养护
安装梁、板、楼梯模板→ 施工预检
绑扎梁、板、楼梯钢筋→钢筋验收
柱、剪力墙
梁、板
进入上一结构层施工
弹线→施工预检
安装柱、墙、梁、板、楼梯模板→施工预检
浇筑柱、墙、梁、板、楼梯混凝土→养护拆模
绑扎柱、墙钢筋→钢筋验收
绑扎梁、板、楼梯钢筋→钢筋验收
进入上一结构层施工
（3）围护工程
主要包括：墙体砌筑、门窗框安装和屋面工程
室外装饰：外墙抹灰、勒脚、散水、台阶、明沟、水落管
室内装饰：顶棚、墙面、地面、踢脚线、楼梯、门窗、
五金、油漆、玻璃
主导施工过程：内外墙及楼地面抹灰！
（4）装饰工程
室外装饰：一般采用自上而下的施工顺序（水平向下）
室内装饰：自上而下、自下而上、先自中而下再自上而中
室内装饰自上而下施工顺序
(a)水平向下 (b)垂直向下
室内装饰自下而上施工顺序
(a)水平向上 (b)垂直向上
高层建筑室内装饰自中而下再自上而中的顺序
(a)水平向下 (b)垂直向下
装配式钢筋砼单层工业厂房的施工顺序
基础工程
预制工程
结构安装工程
围护工程
装饰工程
案例
从施工起点和施工顺序可以看出，对于施工组织的重要性，施工中应用不当就会造成没有程序管理混乱、甚至造成质量或安全事故。
思考：
1、施工方案在施工组织设计中的重要性。
2、观察周围建筑施工工地，了解他们是如何划分施工段，如何进行流水施工的？
3、施工方法和施工机械的选择
（一）基本要求
1.以主要分部分项工程为主。
（工程量大、工期长、重要的；新工艺、新技术、新结构、
质量要求高的；特殊结构、不熟悉、缺乏经验的）
2.满足施工技术的要求。（如：机械型号）
3.提高工厂化、机械化程度。
（如：混凝土构件、预制磨石、钢筋加工）
4.满足先进、合理、可行、经济的要求（分析比较计算）
5.满足工期、质量、安全要求。
（二）机械选择
1．选择的内容：
类型、型号、数量。
2．选择的原则：
1）满足施工工艺的要求；
2）有获得的可能性；
3）经济合理且技术先进。
（三）主要分部分项工程的施工方法和施工机械选择
1、土方工程
3、砌筑工程
2 、基础工程
4、钢筋混凝土工程
6、屋面工程
5 、结构吊装工程
8、现场垂直、水平运输及脚手架等搭设
7 、装修工程
1）计算土方工程量，确定开挖或爆破方法，选择相应的施工机械。
当采用人工开挖时应按工期要求确定劳动力数量，并确定如何分区分段施工。
当采用机械开挖时应选择机械挖土的方式，确定挖土机型号、数量和行走
线路，以充分利用机械能力，达到最高的挖土效率。
2）地形复杂的地区进行平整场地时，确定土石方调配方案。当基
坑较深时，应根据土壤类别确定边坡放坡坡度，土壁支护方法，
确保安全施工。
3）基坑深度低于地下水位时，选择排除地面、降低地下水位
的方法，确定降低地下水所需设备。
4）当基坑较深时，应根据土壤类别确定边坡放坡坡度，土壁
支护方法，确保安全施工。
1．土石方工程
（四）主要施工方法的选择要点
1）基础需设施工缝时，应明确留设位置、技术要求。
2）浅基础的垫层、混凝土和钢筋混凝土基础施工的技术要求
或有地下室时防水施工技术要求。
3）桩基础的施工方法和施工机械。
2.基础工程
1）应明确砖墙的组砌方法和质量要求。
2）明确砌筑施工中的流水分段和劳动力组合形式等。
3）确定脚手架搭设方法和技术要求。
3 砌筑工程
1）确定混凝土工程施工方案：滑模法、爬升法或其他方法。
2）确定模板类型和支模方法，重点应考虑提高模板周转利用次数，
对于复杂工程还需进行模板设计和绘制模板放样图或排列图。
3）钢筋工程应选择恰当的加工、绑扎和焊接方法。如作现场预
应力张拉时，应制订预应力钢筋的加工、运输、安装和检测方法。
4）选择混凝土的制备方案，采用商品混凝土还是现场制备混凝土。
确定搅拌、运输及浇筑顺序和方法，选择泵送混凝土和普通垂直
运输混凝土机械。
5）选择混凝土搅拌、振捣设备的型号，确定施工缝的留设位置。
6）如采用预应力混凝土应确定施工方法、控制应力和张拉设备。
4 混凝土及钢筋混凝土
1）根据选用的机械设备确定结构吊装方法，安排吊装顺序、
机械位置、开行路线及构件的制作、拼装场地。
2）确定构件的运输、装卸、堆放方法，所需的机具、设备型号、
数量和对运输道路的要求。
5 结构吊装工程
1）围绕室内外装修、门窗安装、木装修、油漆玻璃等，
确定采用工厂化、机械化施工方法。
2）确定工艺流程和劳动组织，组织流水施工。
3）确定所需机械设备，确定材料堆放、平面布置要求。
6 装饰工程
1）确定垂直运输量（有标准层的要确定标准层的运输量），
选择垂直运输方式，脚手架的选择及搭设方式。
2）水平运输方式及设备的型号、数量，配套使用的专用
工具设备（如混凝土车、灰浆车、料斗砖车、砖笼等），
确定地面和楼层上水平运输的行驶路线。
3）合理地布置垂直运输设施的位置，综合安排各种垂直运输
设施的任务和服务范围，混凝土后台上料方式。
7 现场垂直、水平运输
4.确定施工组织方式
依次施工
平行施工
流水施工
多层砌体结构房屋的施工组织
基础工程
主体工程
屋面及
装饰工程
依次施工
流水施工或平行施工
屋面：依次施工
装饰：流水施工或平行施工
多层及高层现浇钢筋砼结构房屋的施工组织
基础工程
主体工程
围护工程
无地下室：依次施工
有地下室：流水施工或平行施工
流水施工或平行施工
砌墙：流水施工或平行施工
屋面：依次施工
装饰工程
流水施工或平行施工
