教学单元二
流水施工原理

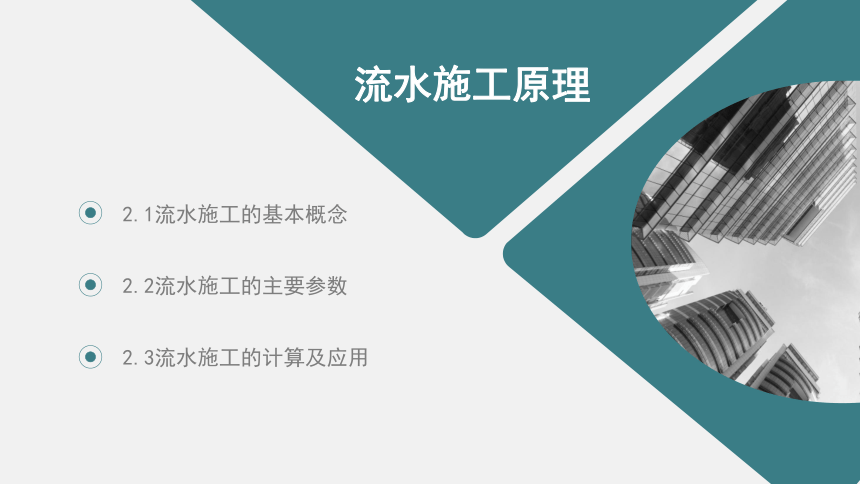

流水施工原理
2.1流水施工的基本概念
2.2流水施工的主要参数
2.3流水施工的计算及应用
流水施工原理
流水施工的基本概念
2.1
流水施工的基本概念

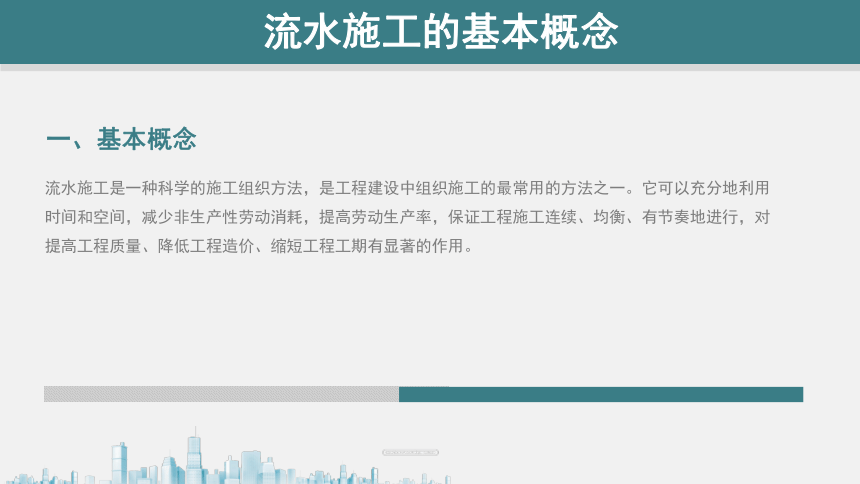

一、基本概念
流水施工是一种科学的施工组织方法，是工程建设中组织施工的最常用的方法之一。它可以充分地利用时间和空间，减少非生产性劳动消耗，提高劳动生产率，保证工程施工连续、均衡、有节奏地进行，对提高工程质量、降低工程造价、缩短工程工期有显著的作用。

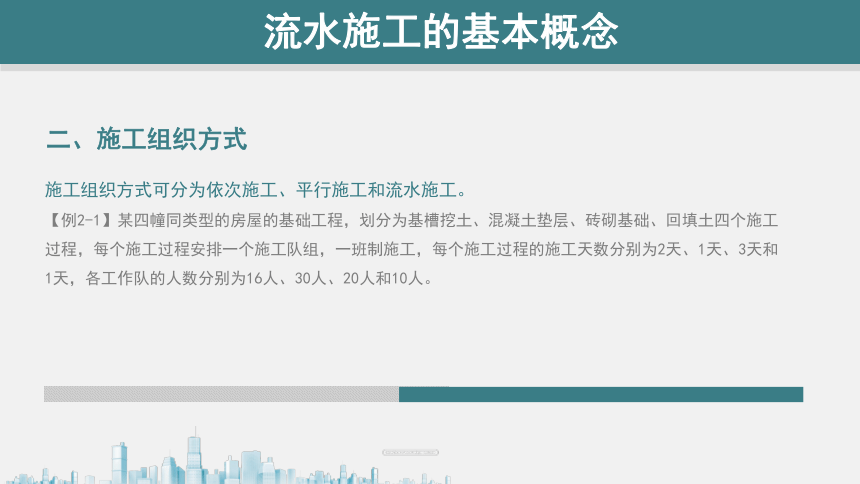

二、施工组织方式
施工组织方式可分为依次施工、平行施工和流水施工。
【例2-1】某四幢同类型的房屋的基础工程，划分为基槽挖土、混凝土垫层、砖砌基础、回填土四个施工过程，每个施工过程安排一个施工队组，一班制施工，每个施工过程的施工天数分别为2天、1天、3天和1天，各工作队的人数分别为16人、30人、20人和10人。
流水施工的基本概念

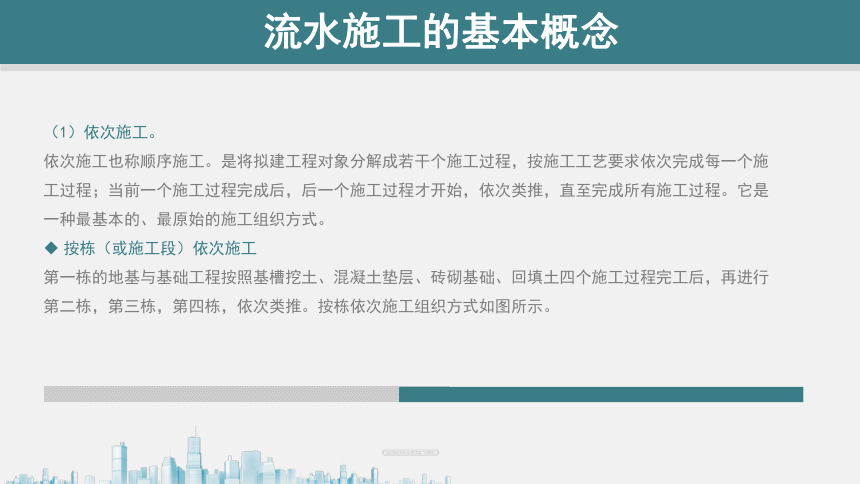

（1）依次施工。
依次施工也称顺序施工。是将拟建工程对象分解成若干个施工过程，按施工工艺要求依次完成每一个施工过程；当前一个施工过程完成后，后一个施工过程才开始，依次类推，直至完成所有施工过程。它是一种最基本的、最原始的施工组织方式。

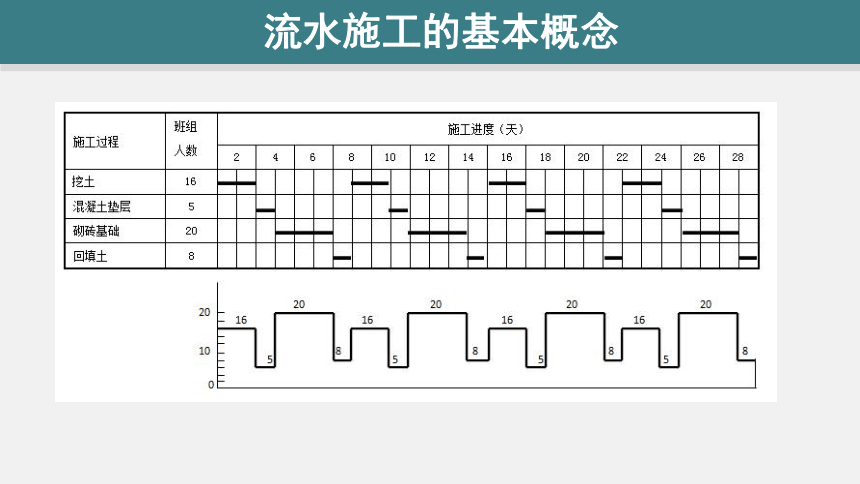

按栋（或施工段）依次施工
第一栋的地基与基础工程按照基槽挖土、混凝土垫层、砖砌基础、回填土四个施工过程完工后，再进行第二栋，第三栋，第四栋，依次类推。按栋依次施工组织方式如图所示。
流水施工的基本概念
流水施工的基本概念
按施工过程依次施工
先对四栋楼的基槽挖土这个施工过程依次进行施工后，在对这四栋楼的下一个施工过程混凝土垫层依次进行施工，以此类推，按施工过程依次施工组织方式。如图2-2所示。
流水施工的基本概念
（2）平行施工管理
采用平行施工组织方式可以充分利用了工作面，完成工程任务的时间最短；但单位时间内投入施工的劳动力、材料和机具数量成倍增长，不利于资源供应的组织工作，增加施工管理的难度，如果组织安排不当，容易出现窝工的现象，且个别资源使用不均衡。
平行施工一般适用于工期要求紧，工作面允许及资源保证供应的工程。
流水施工的基本概念
（3）流水施工
1）流水施工组织方式科学地利用了工作面，争取了时间，工期比较合理。
2）工作队实现了专业化生产，有利于提高了劳动效率，保证了工程质量。
3）相邻专业工作队之间实现了最大限度的、合理的搭接。
4）施工班组及其工人均衡作业，资源供应较为均衡有利于工程管理降低了工程成本。
流水施工的基本概念
依次施工
平行施工
流水施工
各专业施工队按序施工，保证施工在时间和空间上的连续、均衡和有节奏的进行，使相邻两专业队能最大限度的搭接作业。
三、流水施工的分类
流水施工的基本概念
①按流水施工的组织范围分类。
a.分项工程流水施工。
b.分部工程流水施工。
c.单位工程流水施工。
d.群体工程流水施工。
三、流水施工的分类
流水施工的基本概念
②按流水施工的节奏特征分类。
四、流水施工的表达方式
横道图
横道图表示法的优点是：绘图简单，施工过程及其先后顺序表达清楚，时间和空间状况直观，使用方便等。
流水施工的基本概念
斜线图
斜线图表示法的优点是：施工过程及其先后顺序表达清楚，时间和空间状况形象直观，斜向进度线的斜率可以直观地表示出各施工过程的进展速度，但编制实际工程进度计划不如横道图方便。
流水施工的基本概念
流水施工基本知识
网络图
网络图表达的流水施工方式，详见教学单元3。
