网络计划时间参数计算
建筑施工组织实训
施工平面图编制
高层BIM施工

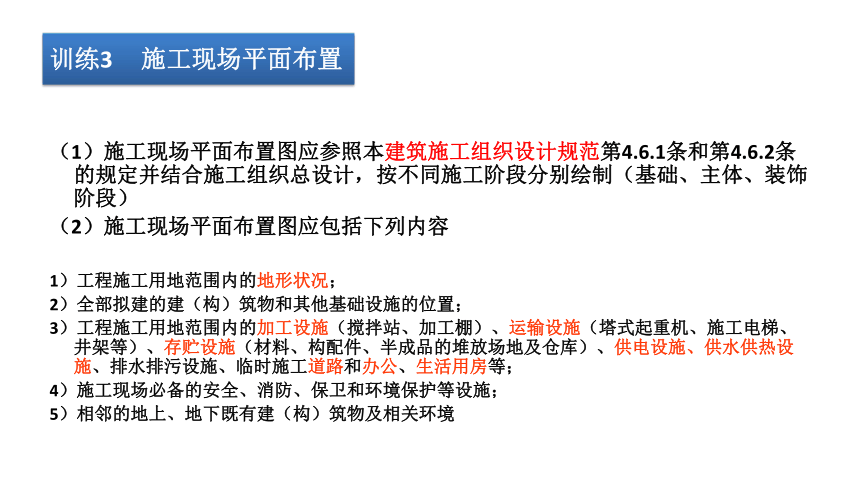

训练3 施工现场平面布置
（1）施工现场平面布置图应参照本建筑施工组织设计规范第4.6.1条和第4.6.2条的规定并结合施工组织总设计，按不同施工阶段分别绘制（基础、主体、装饰阶段）
（2）施工现场平面布置图应包括下列内容
1）工程施工用地范围内的地形状况；
2）全部拟建的建（构）筑物和其他基础设施的位置；
3）工程施工用地范围内的加工设施（搅拌站、加工棚）、运输设施（塔式起重机、施工电梯、井架等）、存贮设施（材料、构配件、半成品的堆放场地及仓库）、供电设施、供水供热设施、排水排污设施、临时施工道路和办公、生活用房等；
4）施工现场必备的安全、消防、保卫和环境保护等设施；
5）相邻的地上、地下既有建（构）筑物及相关环境

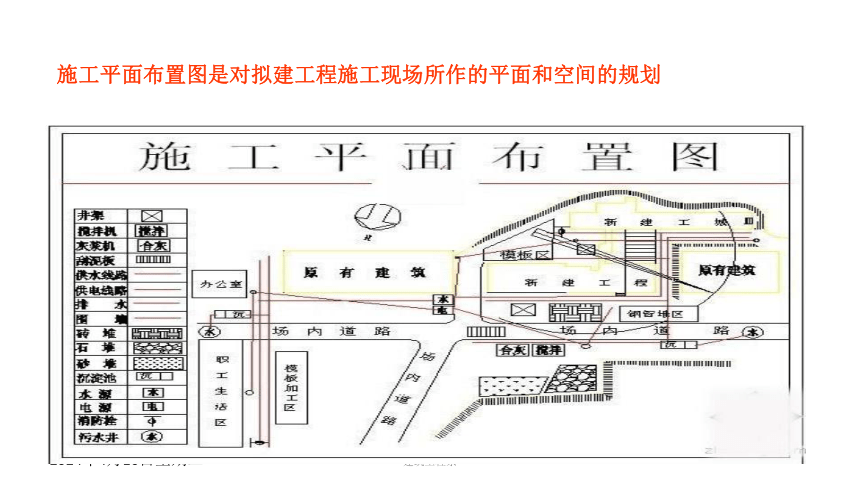

建筑工程系施工平面布置图是对拟建工程施工现场所作的平面和空间的规划建筑工程系

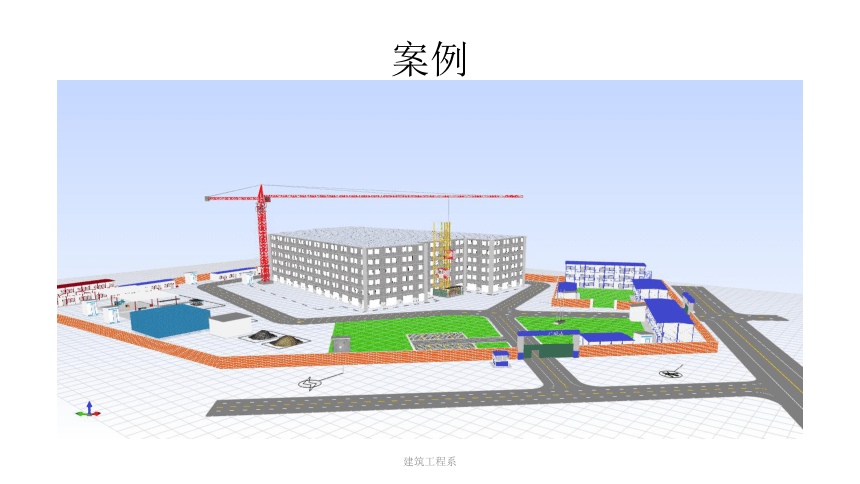

案例
建筑工程系

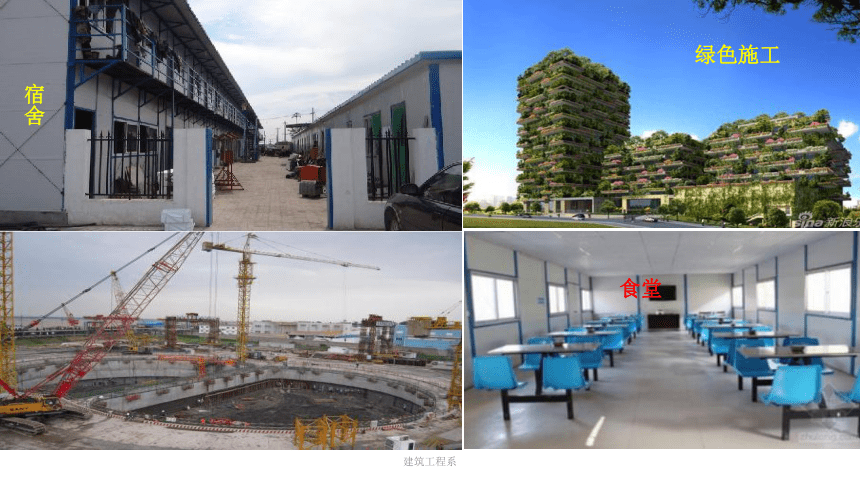

食堂
绿色施工
宿舍

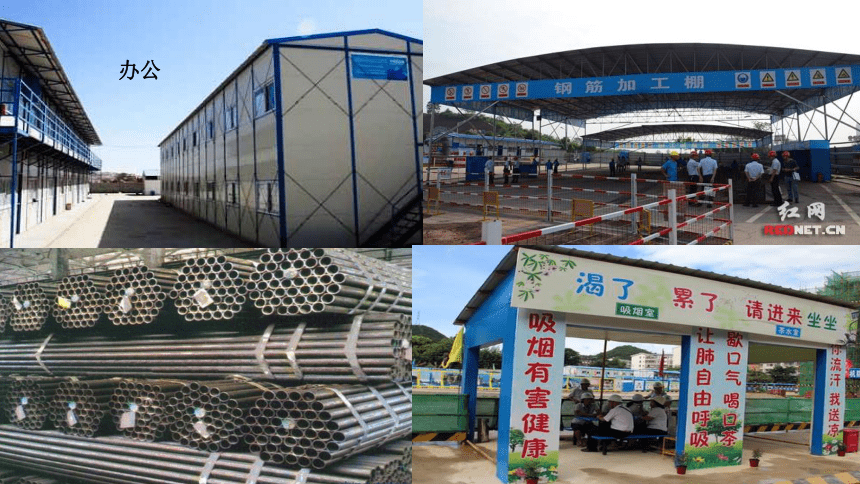

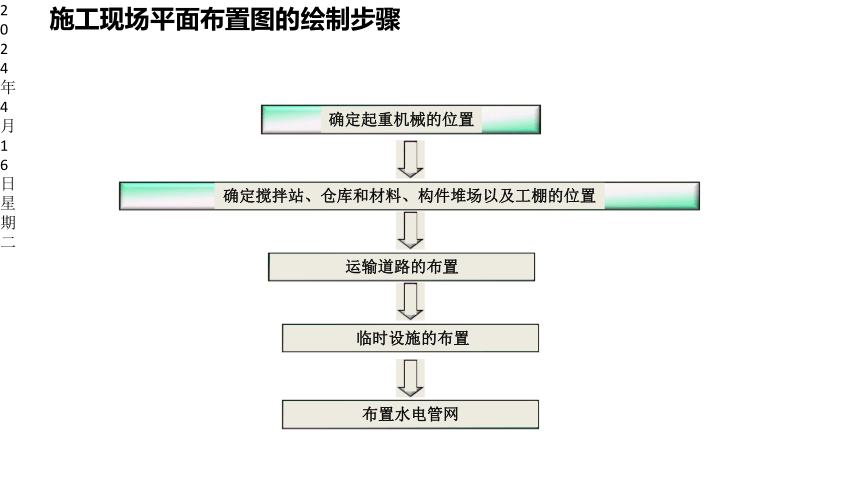

办公施工现场平面布置图的绘制步骤确定起重机械的位置确定搅拌站、仓库和材料、构件堆场以及工棚的位置运输道路的布置临时设施的布置布置水电管网建筑工程系1）布置紧凑，尽量少占施工用地。2）最大限度地降低工地的运输费。3）临时工程的费用应尽量减少。4）方便生产，方便生活。5）应符合劳动保护、技术安全、防火和防洪的要求。施工平面布置图的设计原则建筑工程系建筑工程系
垂直运输机械位置的确定
1．起重机的布置
位置、开行路线或塔道、控制范围、有关数据。
2．固定式垂直运输设备
井架、门架、外用电梯位置：
使地面及楼面上的水平运距最小或运输方便；
减少砌墙时留槎和以后的修补工作；
应避开塔吊搭设，保证施工安全。
3. 混凝土泵和泵车
混凝土泵布置时宜考虑设置在场地平整，道路畅通、供料方便、且距离浇筑地点近，便于配管，排水、供水、供电方便的地方，并且在混凝土泵作用范围内不得有高压线。
建筑工程系施工现场平面布置图的绘制步骤确定搅拌站、仓库、材料和构件堆场以及加工棚的位置应尽量靠近使用地点或在起重机服务范围以内；并考虑到运输和装卸料方便。建筑工程系
尽可能利用永久性道路；
应保证行驶畅通，围绕建筑物布置成一条环形道路。
现场运输道路的布置
5.施工现场平面布置图的绘制步骤

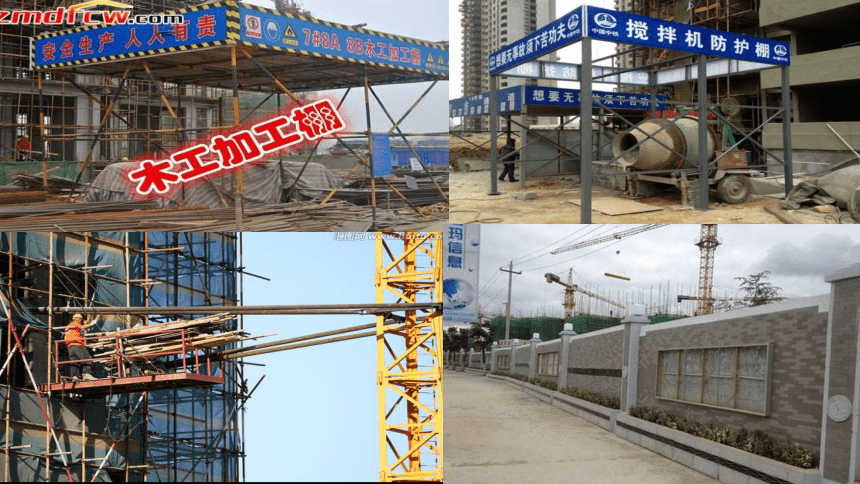

建筑工程系办公设施:包括办公室、会议室、门卫等。生活设施:包括宿舍、食堂、厕所、淋浴室、阅览娱乐室、卫生保健室等。生产设施:包括材料仓库、防护棚、加工棚（站、厂，如混凝土搅拌站、砂浆搅拌站、木材加工厂、钢筋加工厂、金属加工厂和机械维修厂）、操作棚等。辅助设施：包括道路、现场排水设施、围墙、大门、供水处、吸烟处等。布置原则：有利生产，方便生活，安全防火。临时设施的布置施工现场平面布置图的绘制步骤建筑工程系
施工现场平面布置图的绘制步骤
临时水电管网布置
（1）施工水网的布置
1）施工用的临时给水管：环状、枝状及混合式三种。
2）供水管网应按防火要求布置室外消防栓。
3）及时修通永久性下水道，设置地面水和地下水的沟渠。
（2）施工供电布置
1）配电线路的布置与水管网相似，亦是分为环状、枝状及混合式三种
2）一般采用架空配电线路；
3）现场线路应尽量架设在道路的一侧；
4）供电线路应尽可能接到各用电设备、用电场所附近，以便各施工机械及动力设备或照明引线接用电。
建筑工程系
施工平面图的绘制
施工现场平面布置图的绘制步骤
施工平面图绘制要求：
（1）绘图时，图幅大小和绘图比例要根据施工现场大小及布置内容多少来确定。通常图幅不宜小于A3，应有图框、图签、指北针、图例。
（2）绘图比例一般采用1:200~1:500，常用1:200，具体视工程规模大小而定。
建筑工程系
施工平面图的绘制
施工现场平面布置图的绘制步骤
（3）绘制施工平面布置图要求层次分明、比例适中、图例图形规范，线条粗细分明，图面整洁美观，同时绘图要符合国家有关制图标准，并详细反映平面的布置情况。
（4）施工平面布置图应按常规内容标注齐全，平面布置应有具体的尺寸和文字。比如塔吊要标明回转半径、具体位置坐标，建筑物主要尺寸，仓库、主要料具堆放区等。
（5）红线外围环境对施工平面布置影响较大，施工平面布置中不能只绘制红线内的施工环境，还要对周边环境表述清楚，如原有建筑物的性质、高度和距离等，这样才能判断所布置的机械设备等是否影响周围，是否合理。
（6）施工现场平面布置图应配有编制说明及注意事项。
建筑工程系
2、确定搅拌站、仓库和材料、构件堆场以及工厂的位置
3、运输道路的布置
1）运输道路的作用：消防和运输
2）道路的路宽：单行道3.5米.双行道6米
3）道路尽可能布置成环状或在路的尽端设回车道
建筑工程系
4、临时设施的布置
施工现场的临时设施可分为生产性与非生产性两大类。
5、布置水电管网
建筑工程系
案例
建筑工程系
单位工程施工平面图设计任务要求：
根据提供的图纸总平面图作为依据，进行分析和计算，确定平面图布置内容、位置、占地大小。然后利用计算机平面图软件绘制平面图。
序 号项目单位布置面积参考值1红砖堆场m2总量24万块储备量1/32生石灰棚m2总量153T储存量1/43砾石堆场m2总量2020m3储存量1/34砂石堆场m2总量16603储存量1/35水泥库m2总量200t储存量1/46门窗堆场m2160m27脚手杆及板堆场m2面积100m28木工作业棚m240m29钢筋作业棚m245m2（作业棚）+150m2（露天堆场）10塔吊m2轨距3.8m11施工电梯m2每台门架4×6m212搅拌站m210m2/台（混凝土搅拌机1台，砂浆搅拌机2台）13淋灰池m2共两个每个4×5m214办公室m2每间3.6X6，共20间15宿舍m2每间3.6X6，共20间16食堂m28X1017道路m2环形路宽3.5m临 时 设 施 数 据 参 考 表建筑工程系
方案
设计
方案
审批
修改
补充
完善
提高
完整
方案
保证施工组织设计方案的完整性、正确性、使用性、合理性
建筑工程系
巨大的建筑，总是由一木一石叠起来的，我们何妨做做这一木一石呢？我时常做些零碎事，就是如此。
--鲁迅
