横道图进度计划
——流水施工参数

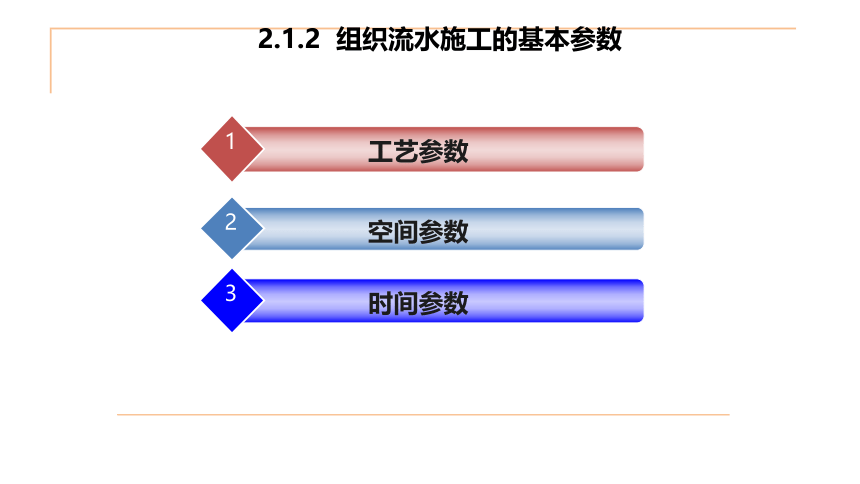

2.1.2 组织流水施工的基本参数
工艺参数
1
空间参数
2
时间参数
3

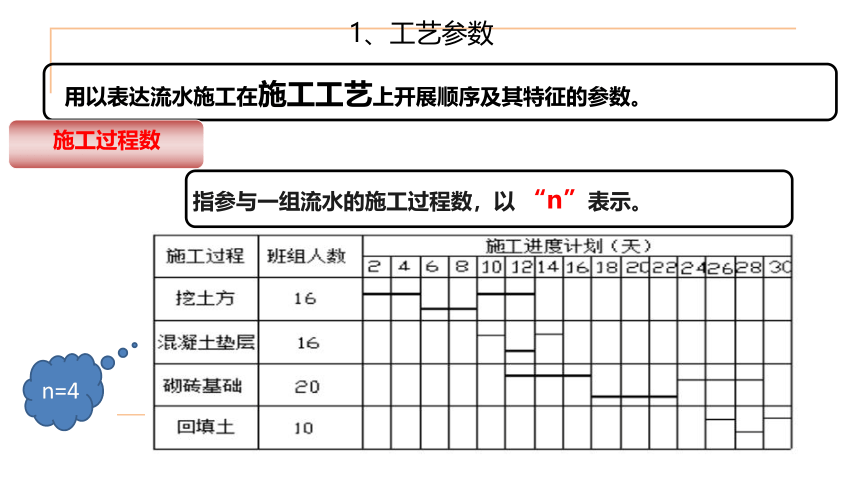

1、工艺参数
用以表达流水施工在施工工艺上开展顺序及其特征的参数。
指参与一组流水的施工过程数，以 “n”表示。
施工过程数
n=4

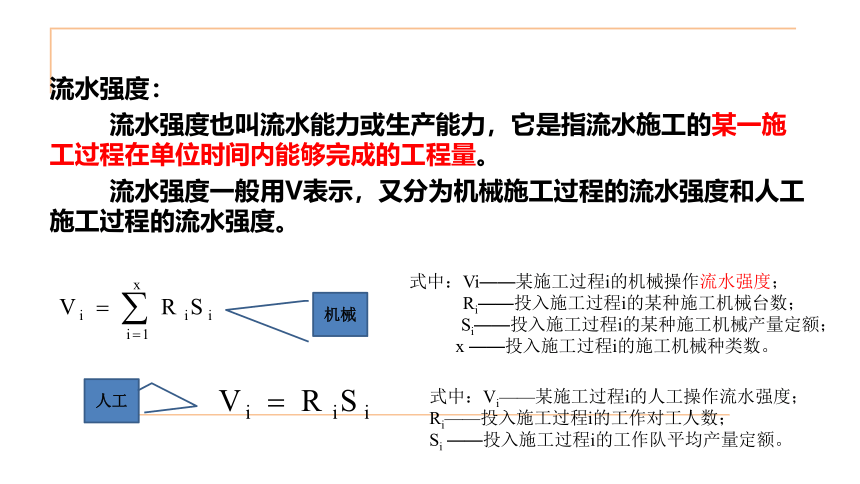

流水强度：
流水强度也叫流水能力或生产能力，它是指流水施工的某一施工过程在单位时间内能够完成的工程量。
流水强度一般用V表示，又分为机械施工过程的流水强度和人工施工过程的流水强度。
机械
人工
式中：Vi——某施工过程i的机械操作流水强度；
Ri——投入施工过程i的某种施工机械台数；
Si——投入施工过程i的某种施工机械产量定额； x ——投入施工过程i的施工机械种类数。
式中：Vi——某施工过程i的人工操作流水强度；
Ri——投入施工过程i的工作对工人数；
Si ——投入施工过程i的工作队平均产量定额。

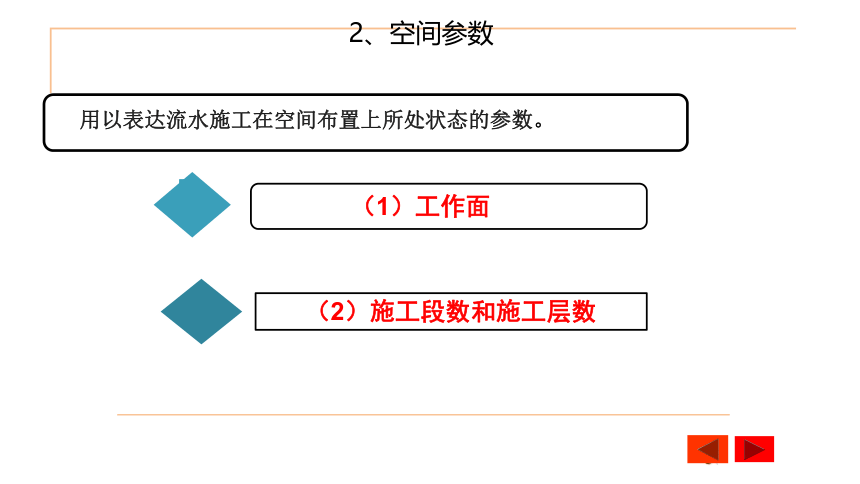

2、空间参数
用以表达流水施工在空间布置上所处状态的参数。
（1）工作面
（2）施工段数和施工层数
定义
供某专业工种的工人或某种施工机械进行施工的活动空间 。
工作面
确定
工种单位时间内的产量定额、工程操作规程和安全规程

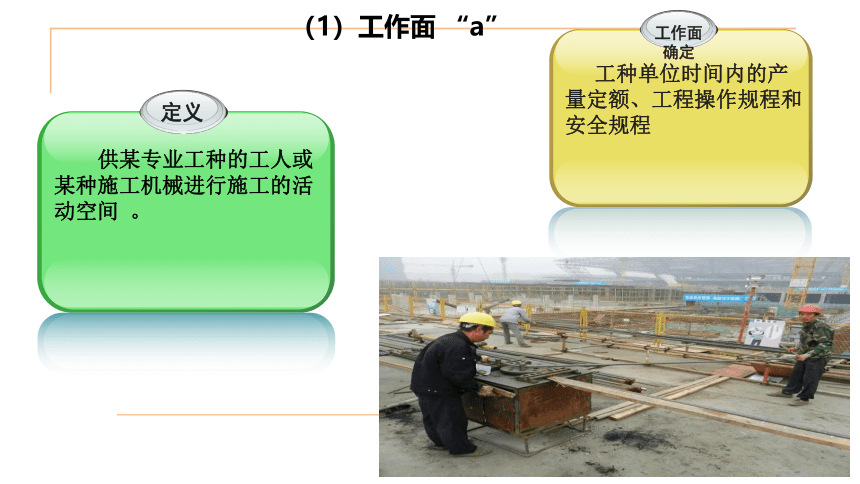

（1）工作面 “a”

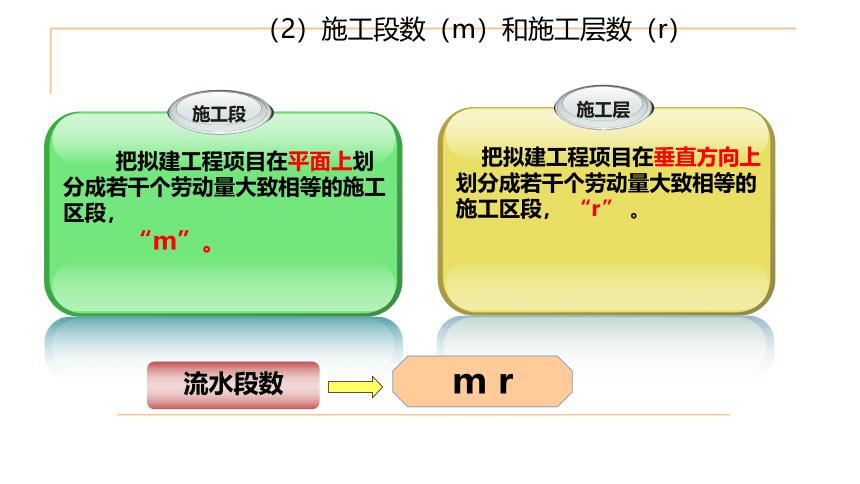

施工段
把拟建工程项目在平面上划分成若干个劳动量大致相等的施工区段，
“m”。
施工层
把拟建工程项目在垂直方向上划分成若干个劳动量大致相等的施工区段， “r” 。
（2）施工段数（m）和施工层数（r）
m r
流水段数

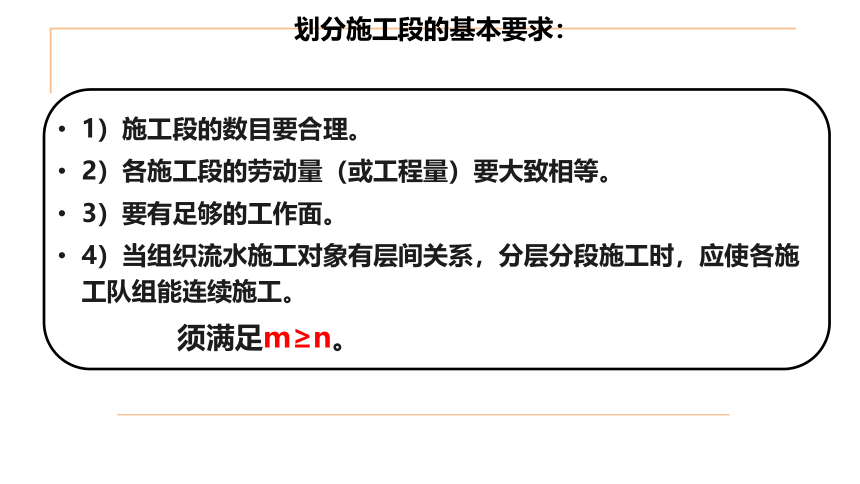

1）施工段的数目要合理。
2）各施工段的劳动量（或工程量）要大致相等。
3）要有足够的工作面。
4）当组织流水施工对象有层间关系，分层分段施工时，应使各施工队组能连续施工。
须满足m≥n。
划分施工段的基本要求：

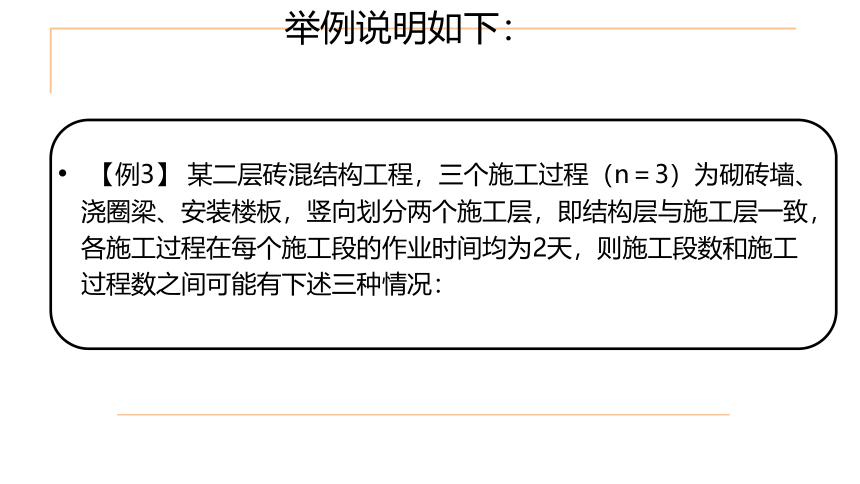

【例3】 某二层砖混结构工程，三个施工过程（n＝3）为砌砖墙、浇圈梁、安装楼板，竖向划分两个施工层，即结构层与施工层一致，各施工过程在每个施工段的作业时间均为2天，则施工段数和施工过程数之间可能有下述三种情况：
举例说明如下：
（1）当 m>n 时，设m=4， n=3
各施工班组能连续施工，但每一层楼板安装后没有马上投入其上一层的砌砖墙施工。
如第I层的第1段楼板安装后，砌砖墙施工过程即将投入第I层的第4段，而不是第II层的第1段。
这种情况有时是有利的，但是m不能太大。
（2）当 m=n 时，m=n=3
各施工班组能连续施工，各施工段上也没有闲置，工作面能充分利用。
这种情况是最理想的。
（3）当m尽管各施工段上没有闲置，工作面能充分利用，但施工班组不能连续施工而产生窝工现象。
对于一个建筑物组织流水施工是不适宜的。
A.设置有伸缩缝、沉降缝的建筑工程，可按此缝为界划分施工段；
B.单元式的住宅工程，可按单元为界划分施工段；
C.道路、管线等按长度方向延伸的工程，可按一定长度作为一个施工段；
D.多幢同类型建筑，可以一幢房屋作为一个施工段。
划分施工段的一般部位：
3、时间参数
用以表达流水施工在时间排列上所处状态的参数 。
（1）流水节拍t
（2）流水步距K
（3）技术与组织间歇时间Z
（4）工期T
（1）流水节拍 “t”
从事某一施工过程的施工班组在一个施工段上完成施工任务所需的时间，用符号ti（i=1、2……）表示。
流水节拍t的确定：
定额计算法
1
根据各施工段的工程量、该施工过程的劳动定额及投入的资源量计算。
Q——工程量（m,t…）；
S——产量定额（m,t…/工日或台班）；
H——时间定额（工日或台班/m,t…） ；
P——劳动量（工日数）
或机械台班量（台班数）；
R——施工班组人数或机械台数；
N——每天工作班次；
t——流水节拍。
某砌体结构工程基槽人工挖土量为600m3，查劳动定额为3.5m3/工日。
（1）计算完成基槽挖土所需要的劳动量；
（2）若每天工作一班，每班安排20人施工，求完成基槽挖土的时间；
（3）若该基槽挖土分为三个施工段，求基槽挖土的流水节拍。
例题：
=600×3.5=
倒排工期法
流水节拍的确定：
经验故算法
2
工期计算法
3
t——某施工过程在某施工段上的流水节拍；
a——某施工过程在某施工段上的最短估算时间；（考虑有利因素）
b——某施工过程在某施工段上的最长估算时间； （考虑不利因素）
c——某施工过程在某施工段上的最可能估算时间。
（根据工期按经验估计出各施工工程的施工时间 ）
（2）流水步距 “K”
两个相邻的施工过程的施工班组进入同一施工段开始施工的时间间隔（不包括技术与组织间歇时间），用Ki，i+1表示,（i表示前一个施工过程，i+1表示后一个施工过程）。
K1,2
K2,3
K3,4
注意：流水步距的数目等于（n－1）个
确定流水步距的方法：
图上分析法
1
公式法
2
累加数列法
3
累加数列错位相减取大差法
累加数列法
将每个施工过程的流水节拍按施工段逐段累加，求出累加数列；
根据施工顺序，
对所求相邻的两
个累加数列，错
位相减；
错位相减中数值
最大者即为相邻
两施工班组之间
的流水步距。
2.错位相减
3.取大差
1.累加数列
例题
某项目由四个施工过程A、B、C、D组成，分别由相应的四个专业施工班组完成，在平面上划分成四个施工段进行流水施工，每个施工过程在各个施工段上的流水节拍见下表，试确定流水步距。
施工段 施工过程 一 二 三 四
A 2 4 3 1
B 3 2 1 2
C 1 3 2 3
D 4 1 2 1
技术间歇
由施工组织原因造成的间歇时间。人为安排
由建筑材料或现浇构件
工艺性质决定的间歇时间
组
织
间
歇
技术与组织间歇时间
用Zi,i+1表示
（3）技术与组织间歇时间 “Z”
在组织流水施工时，有些施工过程完成后，后续施工过程不能立即投入施工，必须有足够的停歇时间，称为技术与组织间歇时间，通常以Zi，i+1表示。
平行搭接时间：
在组织流水施工时，有时为了缩短工期，在工作面允许的条件下，如果前一个专业工作队完成部分施工任务后，能够提前为后一个专业工作队提供工作面，使后者提前进入前一个施工段，两者在同一个施工段上平行搭接施工，这个搭接的时间称为平行搭接时间。平行搭接时间以Cj,j+1表示。
①
①
①
（4）工期“T”
从第一个施工过程开始到最后一个施工过程完成所经过的时间，也就是组织流水施工的总时间。
按学号每五人一组，各组进行3分钟的讨论，
总结流水施工参数有哪些，以及对应的实际工作。
每个小组每次派1名代表说出一种参数（对应的工作）。
轮流进行下去，不出现错误。
等待发言的其他组监督、记录过程，有错误的指出。
头脑风暴
3.1.3 流水施工的分类
分项工程流水施工
1
分部工程流水施工
2
单项工程流水施工
3
群体工程流水施工
4
