(共14张PPT)

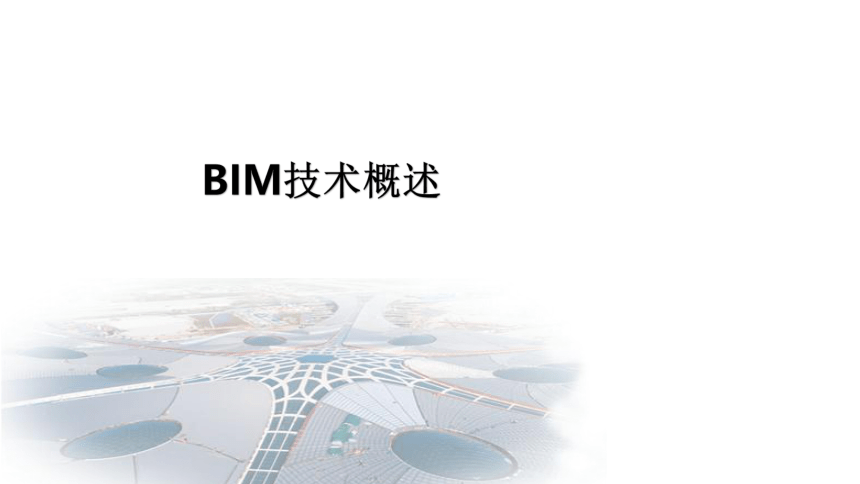

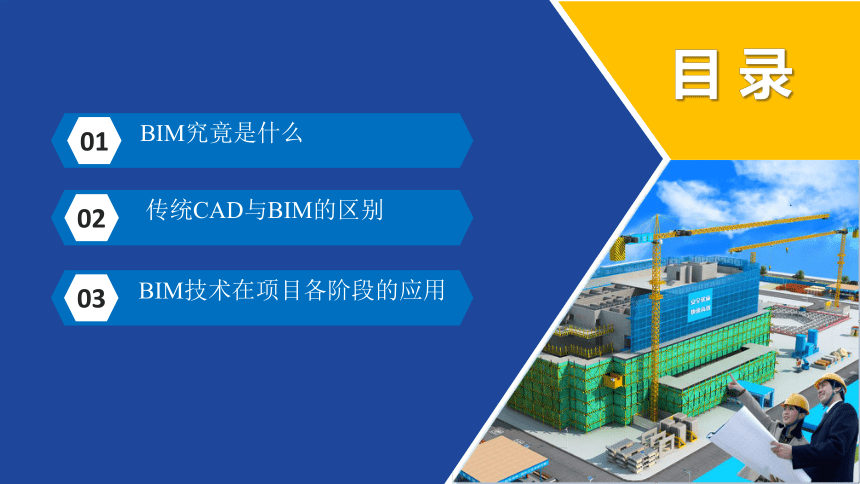

BIM技术概述
01
BIM究竟是什么
02
传统CAD与BIM的区别
03
BIM技术在项目各阶段的应用

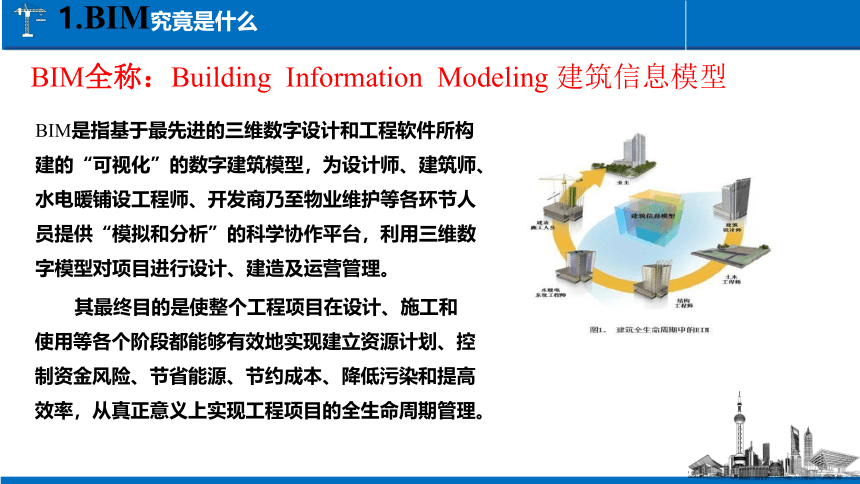

1.BIM究竟是什么
BIM全称：Building Information Modeling 建筑信息模型
BIM是指基于最先进的三维数字设计和工程软件所构建的“可视化”的数字建筑模型，为设计师、建筑师、水电暖铺设工程师、开发商乃至物业维护等各环节人员提供“模拟和分析”的科学协作平台，利用三维数字模型对项目进行设计、建造及运营管理。
其最终目的是使整个工程项目在设计、施工和使用等各个阶段都能够有效地实现建立资源计划、控制资金风险、节省能源、节约成本、降低污染和提高效率，从真正意义上实现工程项目的全生命周期管理。

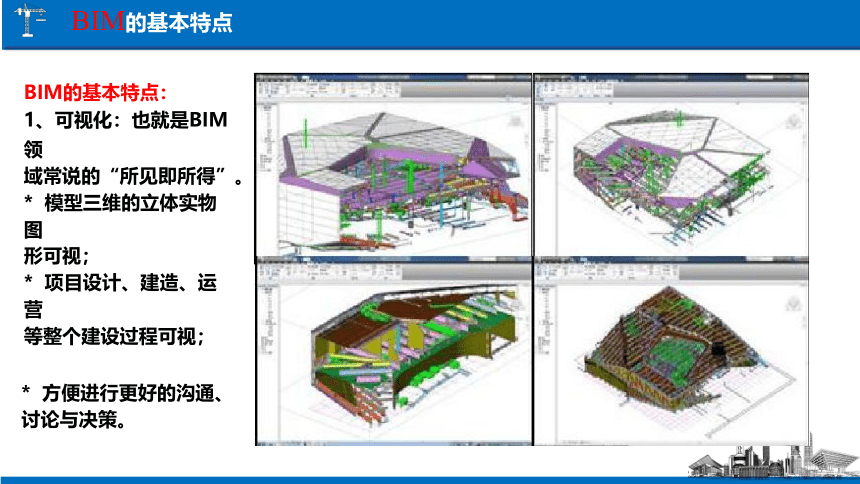

BIM的基本特点
BIM的基本特点：
1、可视化：也就是BIM领
域常说的“所见即所得”。
* 模型三维的立体实物图
形可视；
* 项目设计、建造、运营
等整个建设过程可视；
* 方便进行更好的沟通、
讨论与决策。

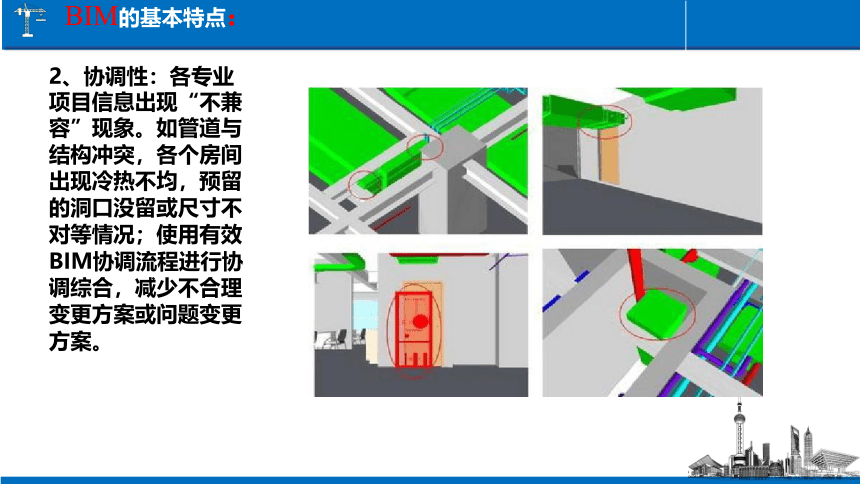

BIM的基本特点：
2、协调性：各专业
项目信息出现“不兼
容”现象。如管道与
结构冲突，各个房间
出现冷热不均，预留
的洞口没留或尺寸不
对等情况；使用有效
BIM协调流程进行协
调综合，减少不合理
变更方案或问题变更
方案。

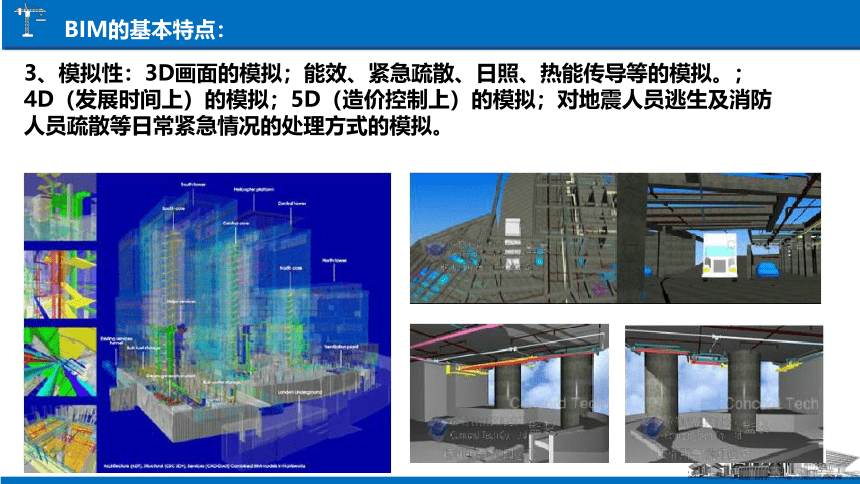

BIM的基本特点：
3、模拟性：3D画面的模拟；能效、紧急疏散、日照、热能传导等的模拟。；
4D（发展时间上）的模拟；5D（造价控制上）的模拟；对地震人员逃生及消防
人员疏散等日常紧急情况的处理方式的模拟。

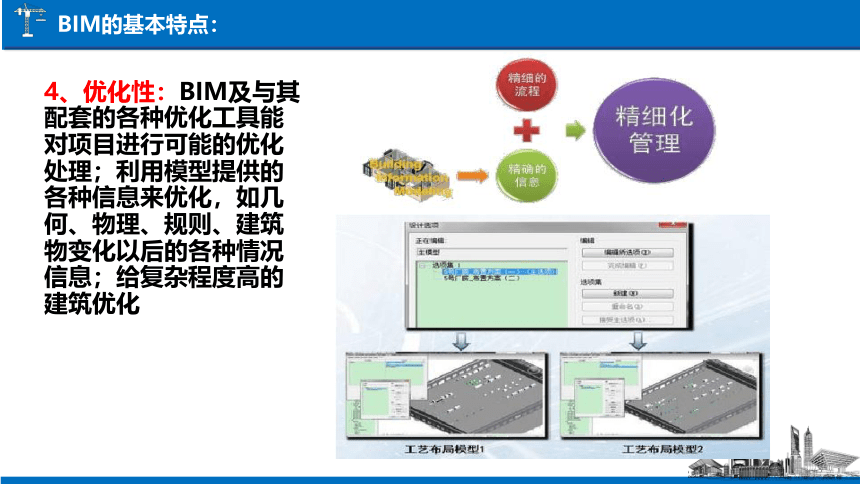

BIM的基本特点：
4、优化性：BIM及与其
配套的各种优化工具能
对项目进行可能的优化
处理；利用模型提供的
各种信息来优化，如几
何、物理、规则、建筑
物变化以后的各种情况
信息；给复杂程度高的
建筑优化
BIM的基本特点：
5、可出图性：BIM并不是为了出大家日常多见的建筑设计院所出的建筑设计图纸，及一些构件加工的图纸。而是通过对建筑物进行了可视化展示、协调、模拟、优化以后，可以帮助业主出如下
（l）综合管线图（经过碰撞检查和设计修改，消除了相应错误以后）
（2）综合结构留洞图（预埋套管图）
（3）碰撞检查报告和建议改进方案
BIM技术在项目各阶段的应用
方案设计的主要目的：
是为建筑后续设计时间提供依据及指导性的文件
主要工作内容包括：
根据设计条件，建立设计目标与设计环境的基本关系
提出空间构建设想，创意表达形成及结构方式等初步解决方法和方案
具体应用包括：
场地分析
建筑性能仿真分析
设计方案比选
BIM技术在项目各阶段的应用
初步设计的主要目的：
通过深化方案设计，论证工程项目的技术可行性和经济合理性
主要工作内容包括：
拟定设计原则，按设计标准，设计方案和重大技术问题以及基础形式。
详细考虑和研究建筑，结构，给排水，暖通，电气等各专业的设计方案
协调各专业设计的技术矛盾，并合理地确定技术经济指标
具体应用包括：
建筑结构专业模型构建
建筑结构平面，立面，剖面检查
面积明细表统计
BIM技术在项目各阶段的应用
施工图设计的主要目的：
为施工安装，工程预算，设备及构件的安放，制作等提供完整的模型
和图纸依据
主要工作内容包括：
根据已批准的设计方案编制可供施工和安装的设计文件，解决施工中的技术设施，工艺做法，用料等问题
具体应用包括：
各专业模型构建
碰撞检测及三维管线综合
竖向净空优化
虚拟仿真漫游
建筑专业辅助施工图设计
BIM技术在项目各阶段的应用
施工准备的主要目的：
使工程具备开工和连续施工的基本条件
主要工作内容包括：
建立必须的组织，技术和物质条件，如技术准备，材料准备，
劳动组织准备，施工现场准备以及施工的场外准备等
具体应用包括：
施工深化设计
施工方案模拟
构件预制加工
BIM技术在项目各阶段的应用
施工实施的主要目的：
完成合同规定的全部施工安装任务，以达到验收，交付的要求
主要工作内容包括：
按照施工方案完成项目建造至竣工，同时统筹调度，监控施
工现场的人，机，料，法等施工资源
具体应用包括：
虚拟进度和实际进度比对
工程量统计
设备与材料管理
质量和安全管理
竣工模型构建
BIM技术在项目各阶段的应用
运营维护的主要目的：
管理建筑设施设备，保证建筑项目的功能、性能满足正常使用
的要求
主要工作内容包括：
建筑设施设备的运营与维护，资产管理和物业管理，以及相
关的公共服务等
具体应用包括：
运营系统建设
建筑设备运行管理
空间管理
资产管理
