单代号网络计划（一）
01
单代号网络图的组成
02
单代号网络图的绘制
03
单代号网络图时间参数的计算
单代号网络图的组成
01
单代号网络计划
一、单代号网络图

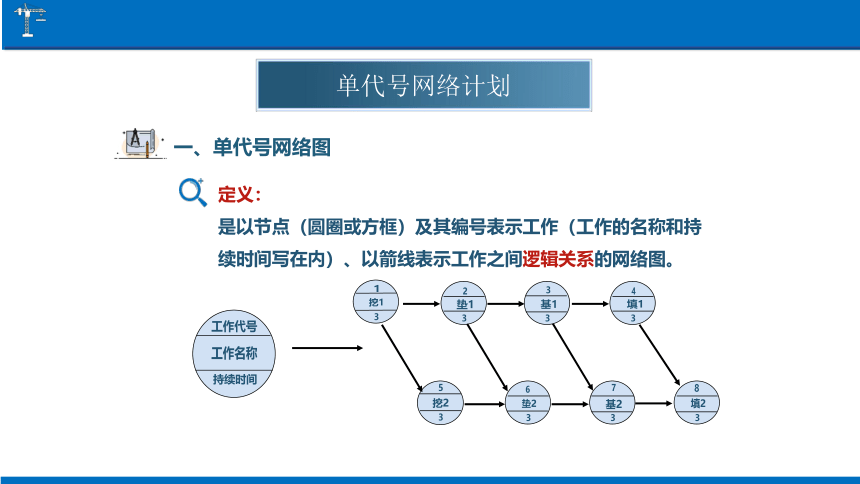

定义：
是以节点（圆圈或方框）及其编号表示工作（工作的名称和持
续时间写在内）、以箭线表示工作之间逻辑关系的网络图。
工作代号
工作名称
持续时间
3
填2
8
3
垫2
6
3
3
基1
3
7
基2
3
填1
4
3
垫1
2
3
挖2
5
1
挖1
3
单代号网络计划
（一）单代号网络图的组成

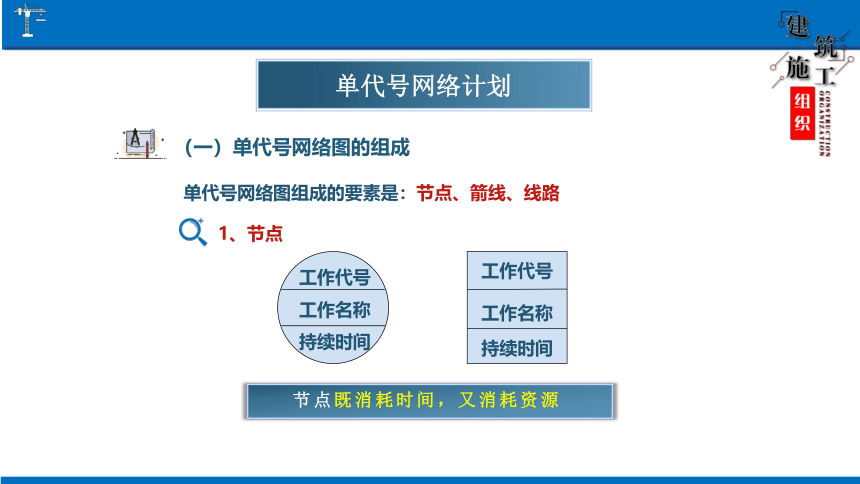

1、节点
单代号网络图组成的要素是：节点、箭线、线路
工作代号
工作名称
持续时间
工作代号
工作名称
持续时间
节点既消耗时间，又消耗资源
单代号网络计划

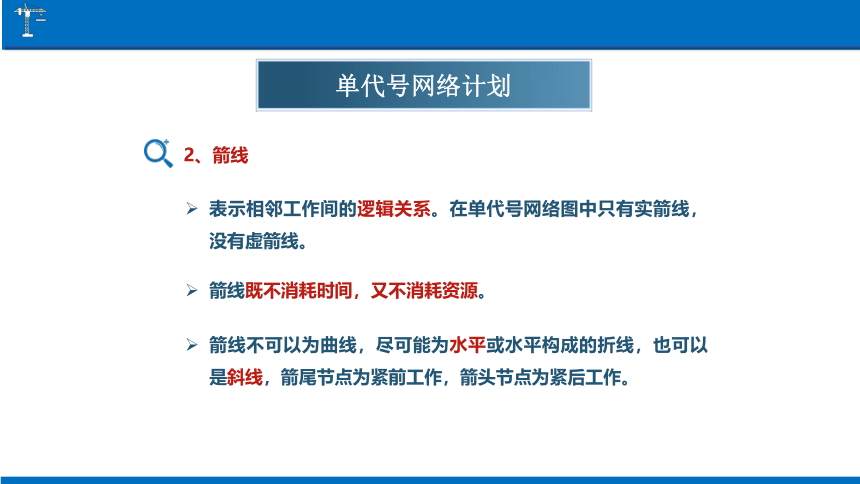

2、箭线
表示相邻工作间的逻辑关系。在单代号网络图中只有实箭线，没有虚箭线。
箭线既不消耗时间，又不消耗资源。
箭线不可以为曲线，尽可能为水平或水平构成的折线，也可以是斜线，箭尾节点为紧前工作，箭头节点为紧后工作。
单代号网络计划
3、线路
是指从起点节点至终点节点，沿箭线方向顺序经过一系列箭线与节点所形成的若干条通路。其中持续时间最长的线路为关键线路，其余的线路称为非关键线路。
单代号网络计划
（二）单代号网络图的特点
工作之间的逻辑关系容易表达，且不用虚箭线，故绘图较简单；
单代号网络图便于检查和修改；
由于工作持续时间表示在节点之中，没有长度，故不够直观；
表示工作之间逻辑关系的箭线可能产生较多的纵横交叉现象。
单代号网络计划
二、单代号网络图的绘制
1、单代号网络图逻辑关系的表达方法
序号 工作间的逻辑关系 单代号表达方法 双代号表达方法
1 A工作完成后进行B工作
2 A工作完成后进行B、C工作
3 A、B工作完成后进行C工作
A
B
A
B
C
A
B
C
单代号网络计划
序号 工作间的逻辑关系 单代号表达方法 双代号表达方法
4 A、B工作完成后进行C、D工作
5 A工作完成后进行C工作 A、B工作完成后进行D工作
6 A、B工作完成后进行D工作 B、C工作完成后进行E工作
A
C
D
A
B
C
A
B
C
D
B
D
E
单代号网络计划
A1
A2
A3
序号 工作间的逻辑关系 单代号表达方法 双代号表达方法
7 A、B、C工作完成后进行D工作 B、C工作完成后进行E工作
8 A、B两个施工过程，按三个施工段流水施工
A
B
C
D
E
B1
B2
B3
