5.1.1单位工程施工组织设计 课件(共28张PPT)-《建筑施工组织》同步教学(高教版)

资源简介

(共28张PPT)
单位工程施工组织设计
教学目标
能力目标
前言
知识目标
能把握施工部署、主要施工方案的编制要点;
具备编制施工进度计划、施工准备与资源配置计划、施工平面图的能力。
了解单位工程施工组织设计的作用、编制依据;
熟悉单位工程施工组织设计的编制程序;
掌握单位工程施工组织设计的基本内容。
概述
01
02
03
04
知识点1:单位工程施工组织设计的作用
知识点2:单位工程施工组织设计的编制依据
知识点3:单位工程施工组织设计的内容
知识点4:单位工程施工组织设计的编制程序
05
知识点5:工程概况
单位工程施工组织设计的作用

贯彻施工组织总设计精神,具体实施施工组织总设计对该单位工程的规划安排。

编制施工进度计划,确定各分部分项工程间的搭接配合关系,实现工期目标。

确定合理的施工方案,提出质量、安全、进度、成本保证措施。

计算各种资源需要量,落实资源供应,作好施工作业准备工作。

设计符合施工现场情况的平面布置图,使施工现场平面布置科学、紧凑、合理。
单位工程施工组织设计的作用
单位工程施工组织设计的作用

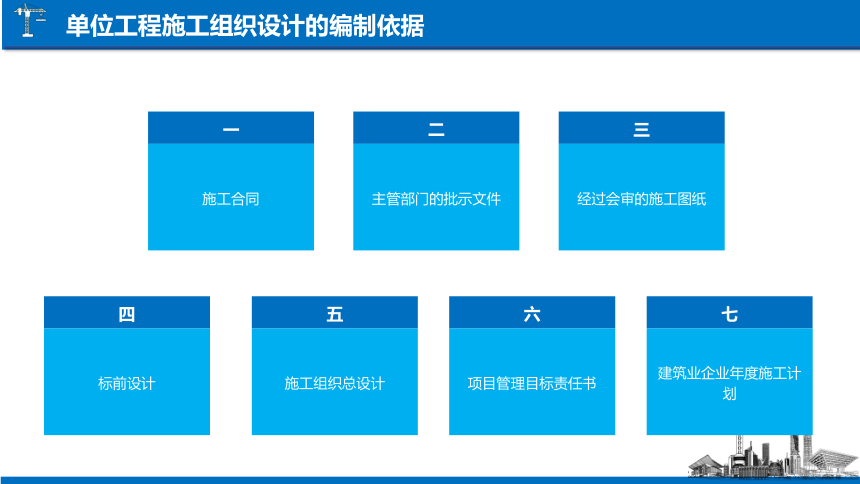

单位工程施工组织设计的编制依据

施工合同

建筑业企业年度施工计划

施工组织总设计

标前设计

项目管理目标责任书

主管部门的批示文件

经过会审的施工图纸
单位工程施工组织设计的编制依据

施工合同

主管部门的批示文件

经过会审的施工图纸

工程预算文件
十二
建设单位可能提供的施工用地、临时房屋、水电等条件
十一
施工现场的具体情况和勘察资料
十三
类似工程施工组织设计

现行有关的规定,规程等资料

经过会审的施工图纸
单位工程施工组织设计的编制依据
单位工程施工组织设计的编制依据
单位工程施工组织设计的内容
1.工程概况
2.施工部署
4.施工准备与资源配置计划
3.施工进度计划
5.主要施工方案
6.施工现场平面布置
单位工程施工组织设计的内容
单位工程施工组织设计的内容
单位工程施工组织设计的内容
单位工程施工组织设计的编制程序
熟悉施工图纸研究相关资料
施工目标
成本 进度 质量
计算工程量
选择施工方案
编制
施工进度计划
编制材料、构件、加工品需要量计划
编制劳动力需要量计划
编制施工机具、设备需要量计划
确定临时生产、生活设施
确定临时供水、供电、供热管线
编制运输计划
编制施工准备工作计划
设计施工平面图
制定主要技术组织措施
计算技术经济指标
检查汇总
审批
工程概况
单位工程施工组织设计中的工程概况,是对拟建工程的工程特点、地点特征、施工条件、施工特点等所作的一个简要、突出重点的文字介绍。
单位工程名称 结构类型 建筑面积 出图日期
建设单位 建设单位 企业法人 建设单位 项目 负责人 监理单位原 材料见证、取 样、送样人
监理单位 总监理 工程师 监理 工程师 施工单位原 材料见证、取 样、送样人
施工单位 施工企业 技术负责人 施工单位 项目经理 施工单位 企业资质
设计单位 设计单位 建筑工程师 设计单位 结构 工程师 设计单位 企业资质
表5-1 工程概况一览表
工程概况
开工日期 竣工日期 工期目标 质量目标 工程地点 建筑物长 建筑物宽 层 数 层 高 檐 高 ±0.000相当于绝对标高 建筑结构 地基 屋架 装修要求 内粉 基础 吊车梁 外粉 墙体 门窗 柱 楼面 梁 地面 楼板 天棚 施工条件 上级文件和要求 地质资料 钻探单位 持力层土质 施工图纸情况 地耐力 地下水位 最高 最低 常年
合同签订情况 技术 经济指标 总造价(万元) 平方造价(元/m2) 土地征购情况 三材 钢材 kg/m2 水泥 kg/m2 木材 M3/m2 三通一平情况 雨量 日最大量 主要材料落实情况 一次最大 全年 临设解决办法 气温 最高 气候 冬施起止日期 最低 雨施起止日期 工程概况
工程概况
为了弥补文字叙述或表格介绍工程概况的不足,一般需附上拟建工程平、立、剖面简图。
为了说明主要工程的任务量,一般还需附上主要分项工程工程量一览表,如下表所示。
序 号 分部分项 工程名称 工程量 序号 分部分项 工程名称 工程量 单位 数量 单位 数量
1 6
2 7
3 8
4 9
5 …
主要分项工程工程量一览表
01
03
02
2.各专业设计简介
3.工程施工条件
1.工程主要情况
工程概况
的内容
工程概况
工程概况
山西基因诊断及药物研发基地项目总建筑面积51346.96m2,高度82.40m。东楼地上14层,西楼地上19层,裙房地上2层,车库地下2层,地下为框剪结构,地上采用SCBB高抗震性快装钢结构体系,是省内首个EPC装配式钢结构高层公共建筑,首个引入“健康建筑”设计理念建筑,装配率达AA(85.8%)、 绿色建筑达二星。
工程概况
图纸
工程概况
工程概况
工程概况
工程概况
小结 作业
小结
作业
1.单位工程施工组织设计的作用、编制依据;
2.单位工程施工组织设计的编制程序;
3.单位工程施工组织设计工程概况的基本内容。
一、简答
1.单位工程施工组织设计的编制依据?
2.单位工程施工组织设计的编制程序?
3.单位工程施工组织设计工程概况的基本内容?
二、本次课重点内容思维导图
三、预习施工方案
四、学习通完成课前自测
博学之,审问之,慎思之,明辨之,笃行之。
典出:《礼记·中庸》
博学,学习要广泛涉猎;
审问,有针对性地提问请教;
慎思,学会周全地思考;
明辨,形成清晰的判断力;
笃行,用学习得来的知识和思想指导实践。
让我们在专业学习上知行合一,不断成长进步。
名言分享
