(共15张PPT)
双代号时标网络图的绘制及时间参数计算
双代号时标网络计划的特点及其规定；
双代号时标网络计划的绘制方法;
双代号时标网络图关键线路的确定和时间参数的判读
双代号时标网络计划的特点及其规定
双代号时标网络计划的特点及其规定

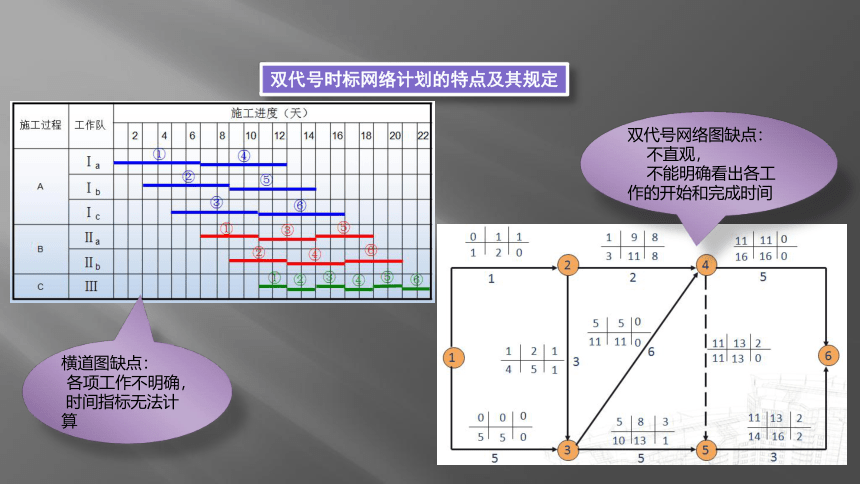

横道图缺点：
各项工作不明确，
时间指标无法计算
双代号网络图缺点：
不直观，
不能明确看出各工作的开始和完成时间

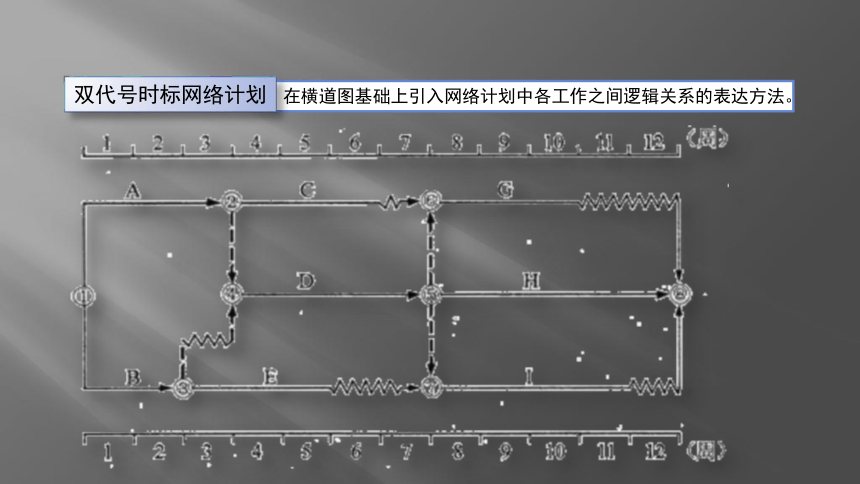

在横道图基础上引入网络计划中各工作之间逻辑关系的表达方法。
双代号时标网络计划

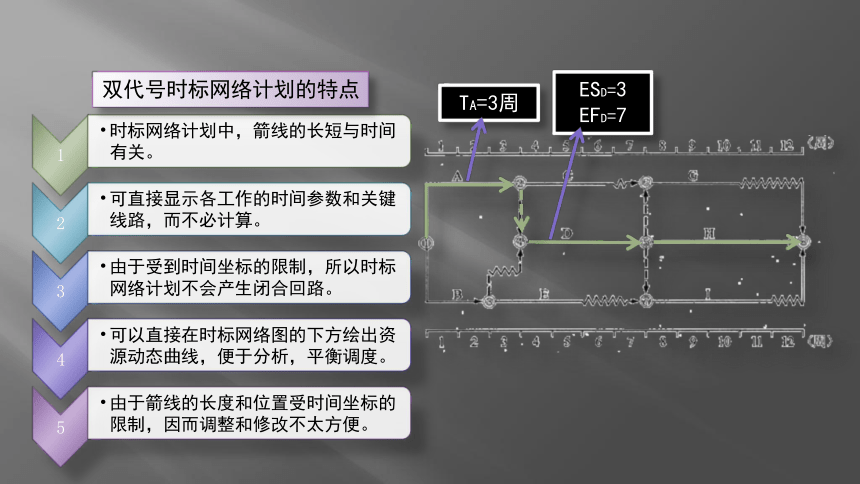

TA=3周

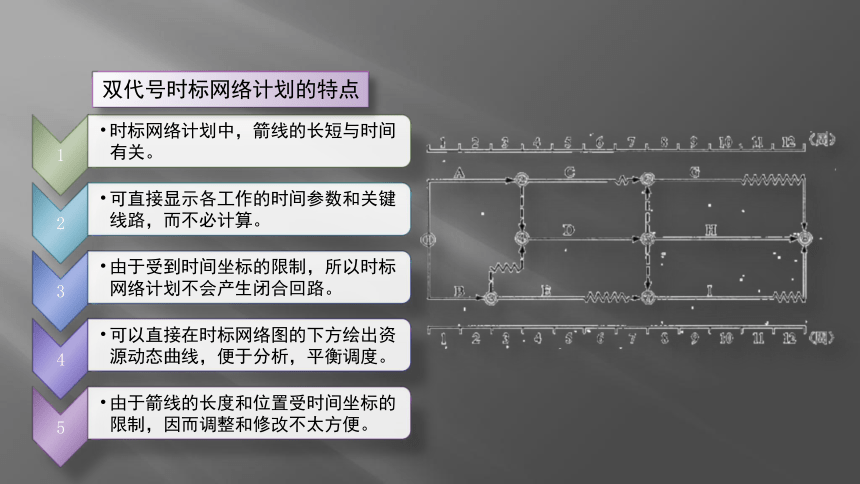

双代号时标网络计划的特点
ESD=3
EFD=7
双代号时标网络计划的特点

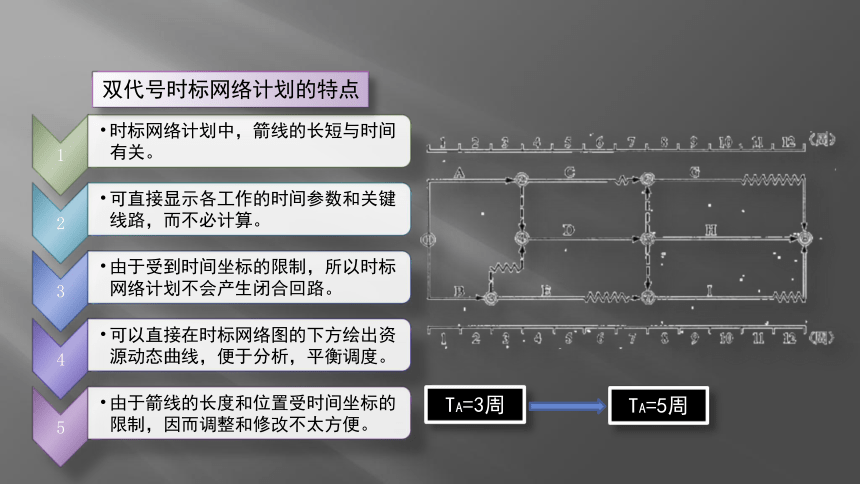

双代号时标网络计划的特点
TA=3周
TA=5周
双代号时标网络计划的规定
天、周、月、季
4
双代号时标网络计划的绘制方法
双代号时标网络图计划的绘制方法
先计算时间参数，再根据时间参数在时间坐标上进行绘制
直接绘制法
不计算时间参数，直接在时间坐标上进行绘制
间接绘制法
时间长短坐标限，曲直斜平利相连
箭杆到齐画节点，画完节点补波线
零杆尽量画垂直，否则安排有缺陷
1
3
5
5
4
2
5
1
A
6
B
D
3
E
F
6
C
2
H
5
G
3
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
1
2
3
6
5
4
F
6
A
5
B
1
C
2
E
5
D
3
H
5
G
3
时间长短坐标限，曲直斜平利相连
箭杆到齐画节点，画完节点补波线
零杆尽量画垂直，否则安排有缺陷
注意：1、这里均按早时间进行双代号时标网络图的绘制。
2、尽可能地按照原来网络图的布局。
双代号时标网络图关键线路的确定和时间参数的判读
关键线路的确定和时间参数的判读
01
关键线路的确定
02
工期的确定
03
时间参数的判读
逆箭线方向观察，自始至终不出现波形线的线路。
01
关键线路的确定
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
1
2
3
6
5
4
F
6
A
5
B
1
C
2
E
5
D
3
H
5
G
3
02
工期的确定
TC=16天
1-3-4-6
终点节点与起点节点所在位置的时标值之差。
03
时间参数的判读
最早开始、完成时间：箭尾、箭头对应的时标值。
自由时差： 波形线的水平投影长度。
最迟开始时间: LSi-j=ESi-j+TFi-j
最迟完成时间: LFi-j=EFi-j+TFi-j
总时差：TFi-j=min{TFj-k}+FFi-j
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
1
2
3
6
5
4
F
6
A
5
B
1
C
2
E
5
D
3
H
5
G
3
ES2-3 =1
EF2-3 =4
FF2-4 =8
TF=0
FF=0
TF=0
FF=0
TF=2
FF=2
TF=3
FF=1
TF=0
FF=0
TF=1
FF=1
TF=8
FF=8
LS5-6 =11+2=13
LF5-6 =14+2=16
TF=1
FF=0
