双代号网络图的绘制原则和绘制方法-1
双代号网络图的绘制规则
两种断路法的绘制及运用
双代号网络图的绘制规则

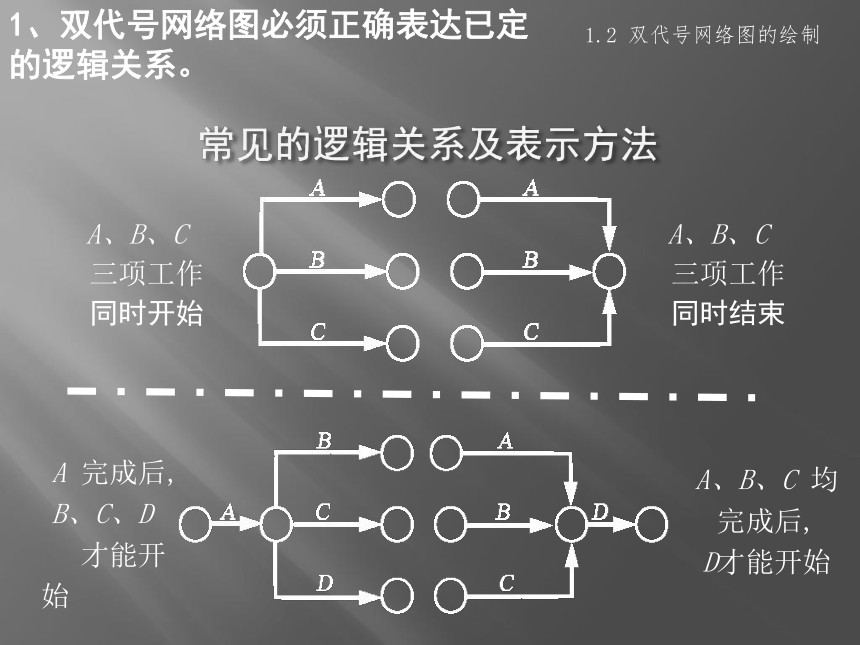

常见的逻辑关系及表示方法
A 完成后,
B、C、D
才能开始
A、B、C 三项工作同时开始
1.2 双代号网络图的绘制
A、B、C 均完成后,
D才能开始
A、B、C 三项工作同时结束
1、双代号网络图必须正确表达已定的逻辑关系。

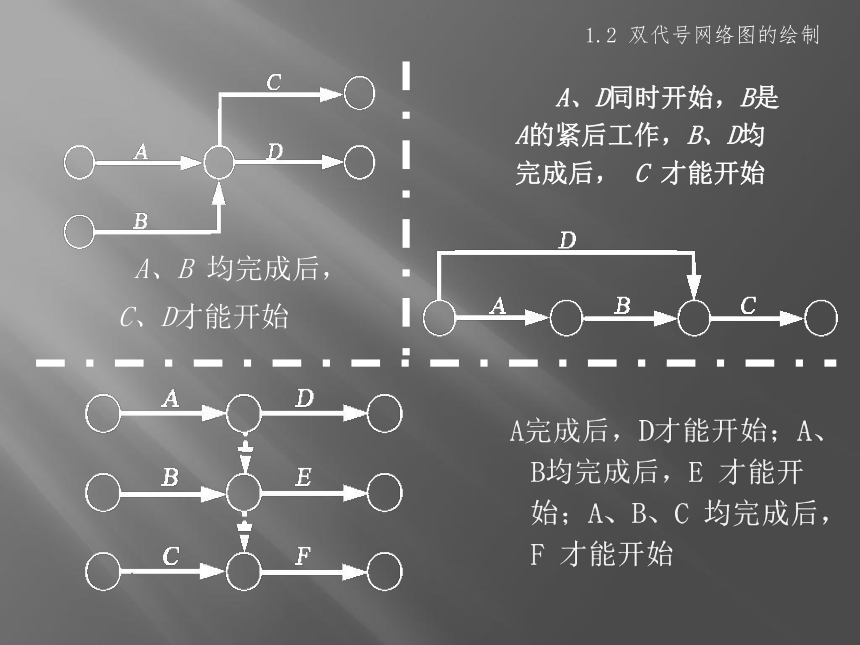

A、B 均完成后，
C、D才能开始
A、D同时开始，B是A的紧后工作，B、D均完成后， C 才能开始
1.2 双代号网络图的绘制
A完成后，D才能开始；A、B均完成后，E 才能开始；A、B、C 均完成后，F 才能开始

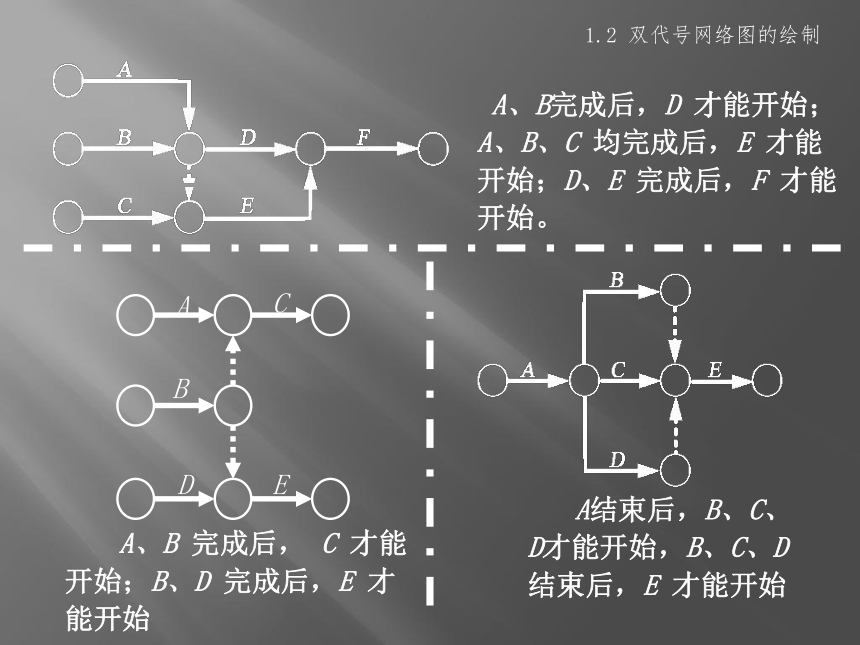

A、B完成后，D 才能开始；A、B、C 均完成后，E 才能开始；D、E 完成后，F 才能开始。
1.2 双代号网络图的绘制
A结束后，B、C、D才能开始，B、C、D结束后，E 才能开始
A、B 完成后， C 才能开始；B、D 完成后，E 才能开始
A
B
D
C
E

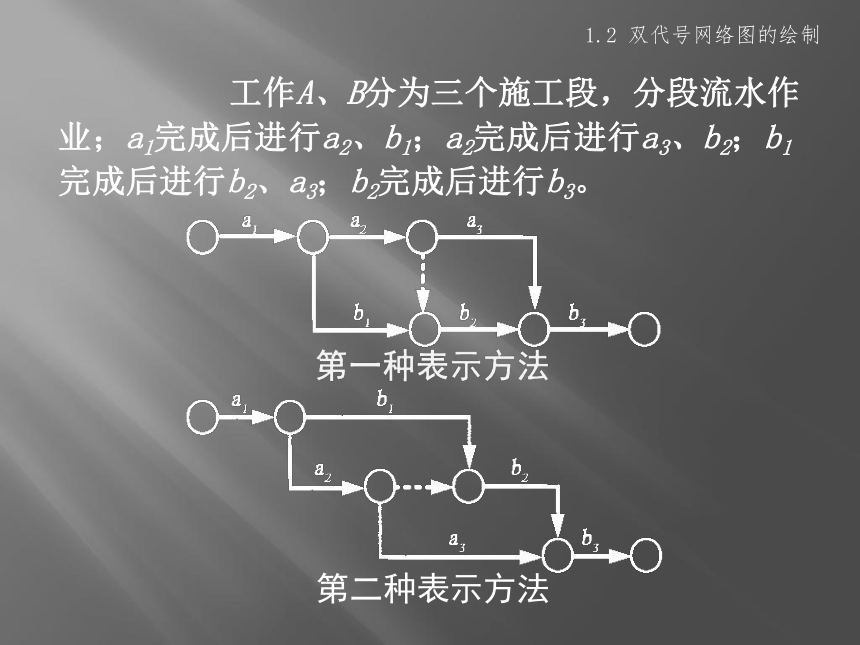

工作A、B分为三个施工段，分段流水作业；a1完成后进行a2、b1；a2完成后进行a3、b2；b1完成后进行b2、a3；b2完成后进行b3。
1.2 双代号网络图的绘制
第一种表示方法
第二种表示方法

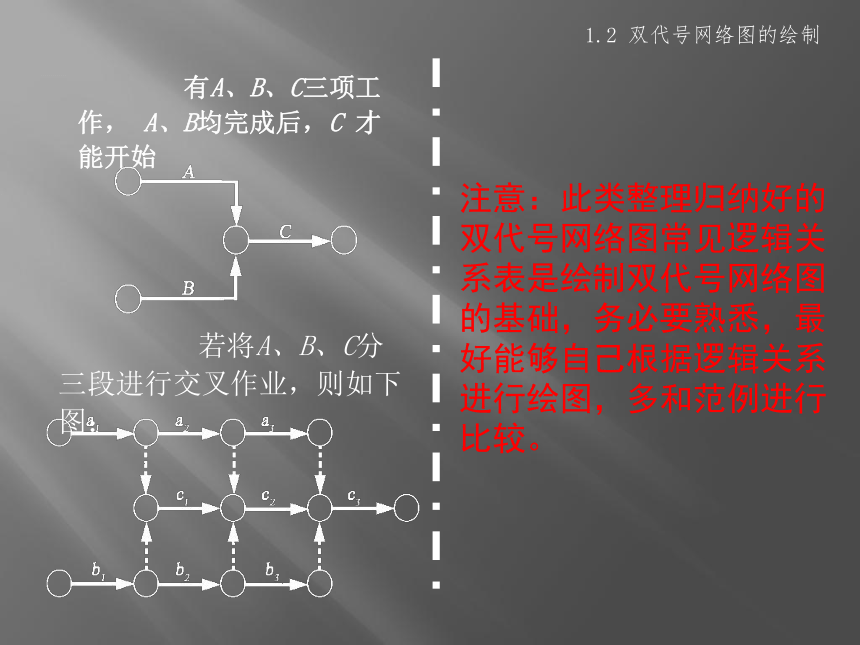

有A、B、C三项工作， A、B均完成后，C 才能开始
1.2 双代号网络图的绘制
若将A、B、C分三段进行交叉作业，则如下图：
注意：此类整理归纳好的双代号网络图常见逻辑关系表是绘制双代号网络图的基础，务必要熟悉，最好能够自己根据逻辑关系进行绘图，多和范例进行比较。
2、双代号网络图中，严禁出现循环回路。
4、双代号网络图中，严禁出现没有箭头节点或没有箭尾节点的箭线。
3、双代号网络图中，在节点之间严禁出现带双向箭头或无箭头的连线。
5、双代号网络图中的箭线（包括虚箭线）宜保持自左向右的方向，不宜出现箭头指向左方的水平箭线和箭头偏向左方的斜向箭线。遵循这一原则绘制网络图，就不会有循环回路出现。
笔记：双代号网络图的箭头均应从左向右，不论实工作还是虚工作，在水平方向上都不应有向左的投影。
6、双代号网络图中，一项工作只有唯一的一条箭线和相应的一对节点编号。严禁在箭线上引入或引出箭线。且当网络图的某些节点有多条外向箭线或有多条内向箭线时，可用母线法绘制。采用母线法时，使多条箭线经一条共用的竖向母线段从起点节点引出，或使多条箭线经一条共用的竖向母线段引入终点节点。特殊线型的箭线（如特别表示的关键线路）可单独自起点节点绘出和单独引入终点节点，也可在母线上引出的支线上进行标示。
7、绘制网络图时，尽可能避免交叉。当交叉不可避免且交叉较少时，可采用过桥法；当箭线交叉过多时，可使用指向法。为了避免出现箭尾节点的编号大于箭头节点的编号情况，指向法一般只在网络图已编号后才用。
注意：本学期训练中所要求绘制的网络图均不允许箭线交叉！
5
28
4
39
A
B
5
28
4
39
A
B
28
5
指向节点
指向节点
过桥法
指向法
8、双代号网络图中只允许有一个起点节点；不是分期完成任务的网络图中，只允许有一个终点节点。
注意：现阶段所学习的所有双代号网络计划，均只允许有一个起点节点，且只有一个终点节点。
