(共27张PPT)
各类型流水施工组织与计算2
成倍节拍流水施工;
有层间关系的流水施工。
各类型流水施工之
成倍节拍流水工期计算

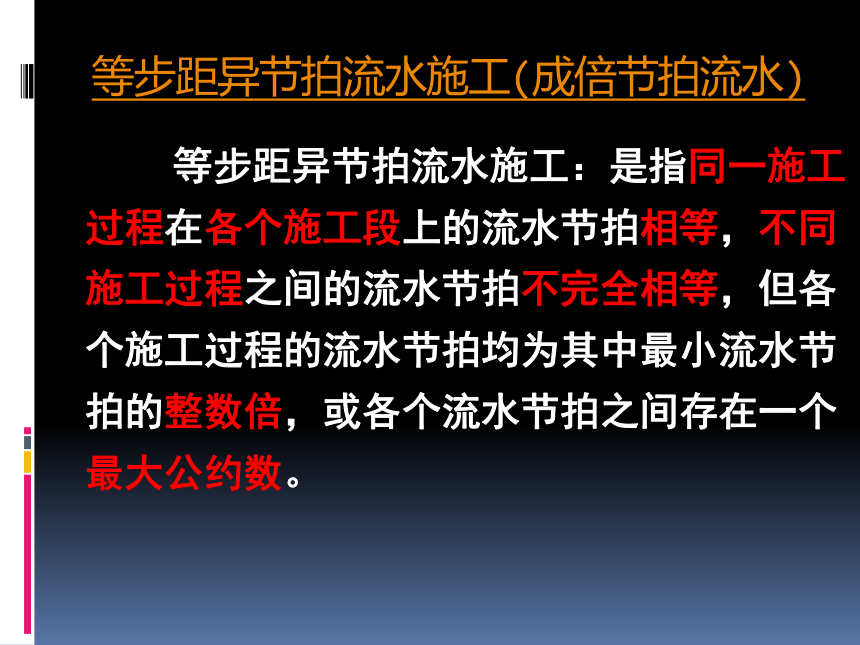

等步距异节拍流水施工(成倍节拍流水)
等步距异节拍流水施工:是指同一施工过程在各个施工段上的流水节拍相等,不同施工过程之间的流水节拍不完全相等,但各个施工过程的流水节拍均为其中最小流水节拍的整数倍,或各个流水节拍之间存在一个最大公约数。

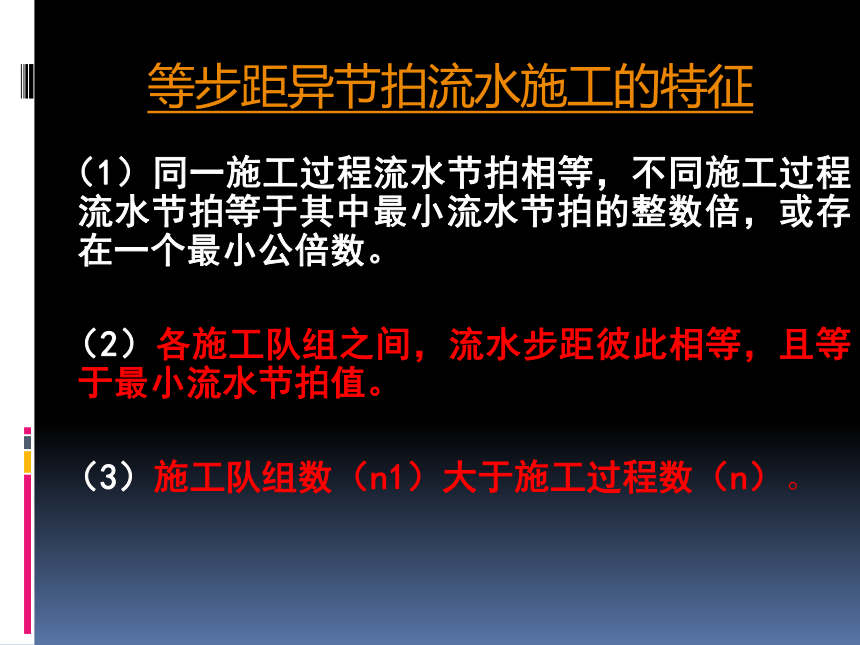

等步距异节拍流水施工的特征
(1)同一施工过程流水节拍相等,不同施工过程流水节拍等于其中最小流水节拍的整数倍,或存在一个最小公倍数。
(2)各施工队组之间,流水步距彼此相等,且等于最小流水节拍值。
(3)施工队组数(n1)大于施工过程数(n)。

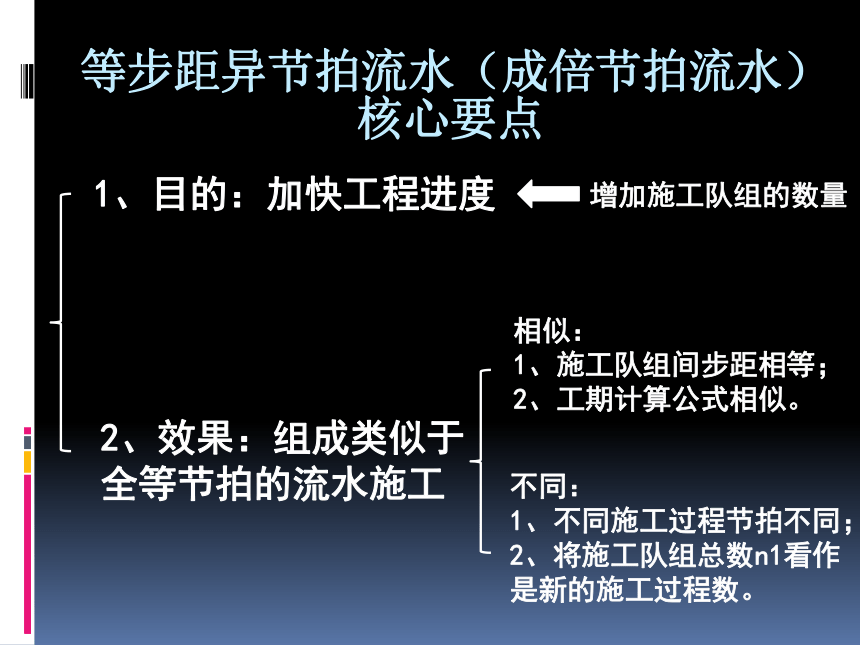

等步距异节拍流水(成倍节拍流水)
核心要点
1、目的:加快工程进度
增加施工队组的数量
2、效果:组成类似于全等节拍的流水施工
相似:
1、施工队组间步距相等;
2、工期计算公式相似。
不同:
1、不同施工过程节拍不同;2、将施工队组总数n1看作是新的施工过程数。

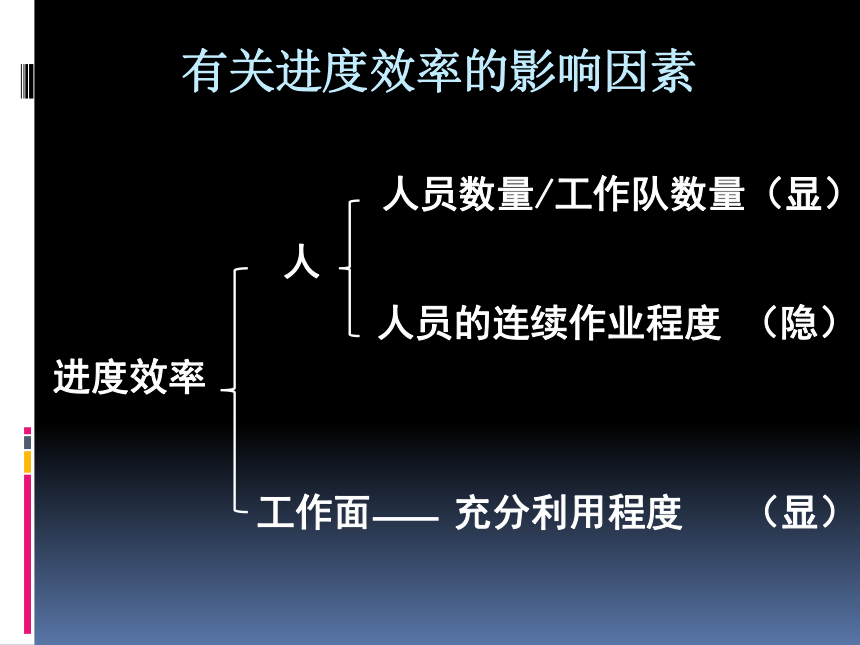

有关进度效率的影响因素
进度效率
工作面

人员数量/工作队数量(显)
人员的连续作业程度 (隐)
充分利用程度 (显)

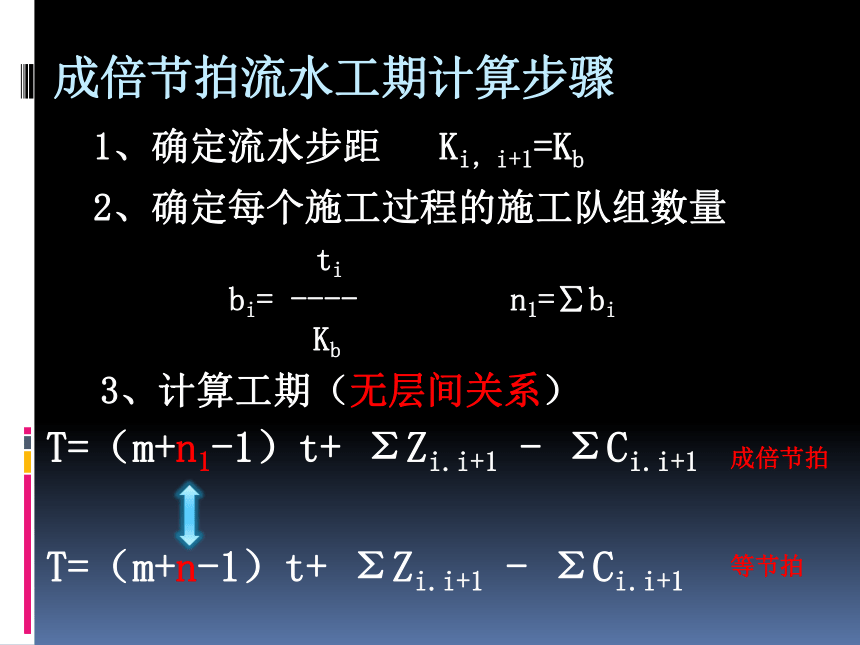

成倍节拍流水工期计算步骤
1、确定流水步距 Ki,i+1=Kb
2、确定每个施工过程的施工队组数量
ti
bi= ---- n1=∑bi
Kb
3、计算工期(无层间关系)
T=(m+n1-1)t+ ΣZi.i+1 - ΣCi.i+1
成倍节拍
T=(m+n-1)t+ ΣZi.i+1 - ΣCi.i+1
等节拍

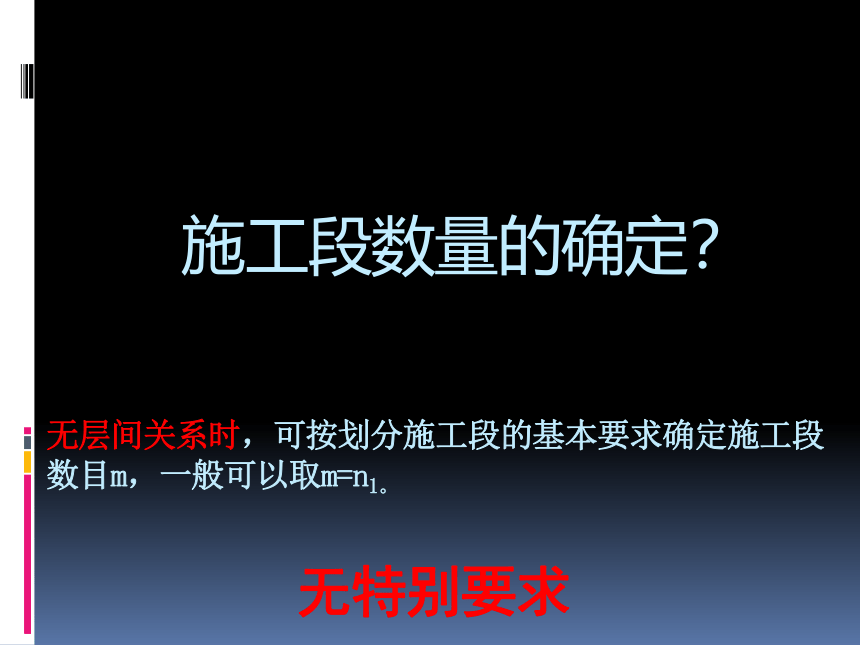

施工段数量的确定?
无层间关系时,可按划分施工段的基本要求确定施工段数目m,一般可以取m=n1。
无特别要求
例题
【例】某工程由A、B、C三个施工过程组成,分六段施工,流水节拍分别为tA=6天 、tB=4天、tC=2天,试组织等步距异节拍流水施工,计算其工期并绘制流水施工进度表。
(3)计算工期 T=(m+n1- 1)Kb= (6+6-1)×2 = 22 天
例题
解:
(1)确定流水步距 Kb = tmi n = 2天
(2)确定每个施工过程的施工队组数
tA 6 tB 4
bA= --- = --- = 3 (个) bB= --- = --- = 2 (个)
Kb  2 Kb 2
tC 2
bC= --- = --- = 1 (个)
Kb 2



总数n1= Σbi = 3+2+1 = 6 (个 )

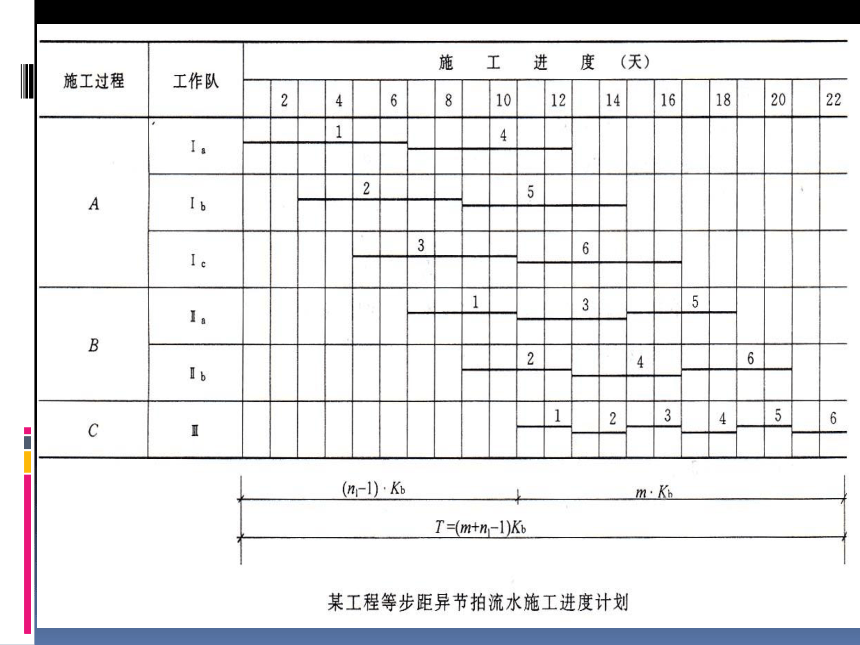

(4)绘制流水施工进度表如图所示
施工横道进度计划表
注:1,2,3……表示施工段编号。
各类型流水施工

有层间关系的流水施工工期计算
全等节拍流水
等步距异节拍节拍流水
(成倍节拍流水)
有层间关系的流水施工的安排
施工过程 施工进度(天) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26
A 1 2 3
B 1 2 3
C 1 2 3
注:1,2,3……表示施工段编号。
组织有层间关系的流水施工的时候,注意要尽量采用全等节拍流水的形式。
有层间关系的全等节拍流水
m≥n
间歇怎么办?
技术和组织间歇
层间间歇
(∑Z1=∑Zi,i+1)
(Z2)
m=n
m>n
(m-n) t =(m-n) K
有层间关系的全等节拍流水
m>n
(m-n) K = ∑Z1+Z2
∑Z1 Z2
m = n + +
K K
有层间关系的全等节拍流水工期计算步骤
∑Z1 Z2
m = n + +
K K
1、
2、T= (m r+n-1)t + ∑Z1 - ∑C1
式中:
∑Z1 -同一施工层中技术与组织间歇时间之和
∑C1 -同一施工层中技术与组织间歇时间之和
某工程由A、B、C、D四个施工过程组成,划分两个施工层组织流水施工,各施工过程的流水节拍均为2天,其中,施工过程B与C之间有2天的技术间歇时间,层间技术间歇为2天。为了保证施工队组连续作业,试确定施工段数,计算工期,绘制流水施工进度表。
有层间关系的
全等节拍流水例题
解:
(1)确定流水步距
由等节奏流水的特征可知KA,B = KB,C = KC,D =2天
(2)确定施工段数
本工程分两个施工层,施工段数由公式确定。
ΣZ1 Z2 2 2
m = n + + = 4 + + = 6段
K K 2 2
(3)计算流水工期
T=(m r+n-1)t + ΣZ1–ΣC1
=(6×2 +4-1)×2 +2 -0 = 32天

(4)绘制流水施工进度表如图所示
有层间关系的
全等节拍流水例题
有层间关系的
全等节拍流水例题
务必妥善标注施工段及施工层,并做好标注!
务必妥善标注施工段及施工层,并做好标注!
∑Z1 Z2
m = n1 + +
Kb Kb
3、确定施
工段数
T= (m r+n1-1)Kb + ∑Z1 - ∑C1
有层间关系的
等步距异节拍流水(成倍节拍流水)
工期计算步骤
1、确定流水步距 Ki,i+1=Kb
2、确定每个施工过程的施工队组数量
ti
bi= ---- n1=∑bi
Kb
4、计算工期(有层间关系)
某两层现浇钢筋混凝土工程,施工过程包括支段挡板、绑扎钢筋和浇筑混凝土。其流水节拍分别为:t模=2天,t钢筋=2天,t混凝土=1天。当安装模板工作队转移到第二层第一段施工时,需待第一层第一段的混凝土养护1天后才能进行。试组织等步距异节拍流水施工,并绘制流水施工进度表。
有层间关系的
等步距异节拍流水(成倍节拍流水)
例题
解:
1、确定流水步距 K=Kb = tmi n = 1天
2、确定每个施工过程的施工队组数
t模 2 t钢筋 2
b模= = = 2(个) b钢筋= = = 1 (个)
Kb 1 Kb 1
t混凝土 1
b混凝土= = = 1 (个)
Kb 1
施工队总数n1= Σbi = 2+2+1 = 5 (个 )
3、确定每层的施工段数
4、计算工期
∑Z1 Z2 0 1
m=n1+ + = 5 + + = 6 (段)
Kb Kb 1 1
T= (m r+n1-1)Kb+∑Z1-∑C1=(6×2+5-1)×1+0-0=16天
务必妥善标注施工段及施工层,并做好标注!
务必妥善标注施工段及施工层,并做好标注!
