(共30张PPT)

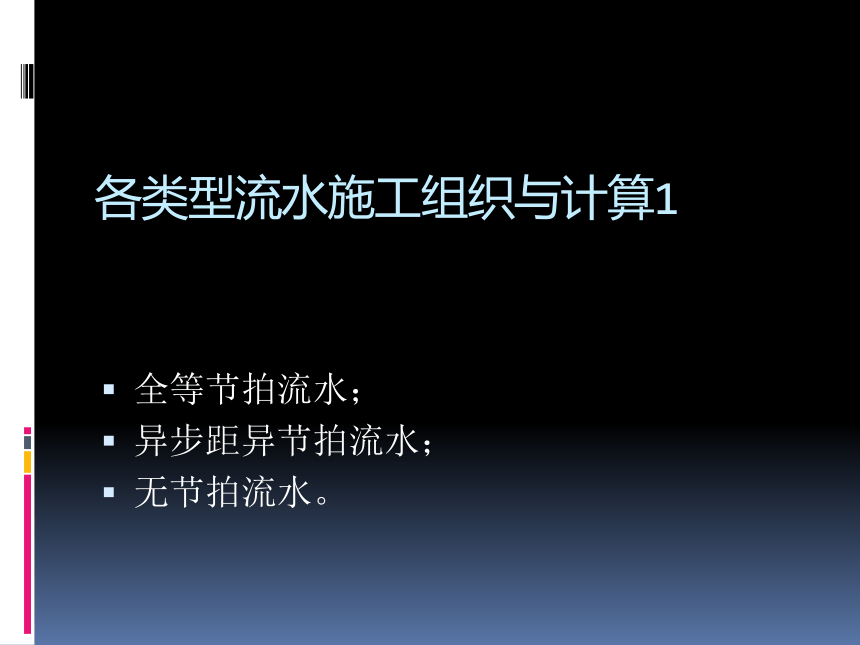

各类型流水施工组织与计算1
全等节拍流水；
异步距异节拍流水；
无节拍流水。
各类型流水施工之
全等节拍流水工期计算

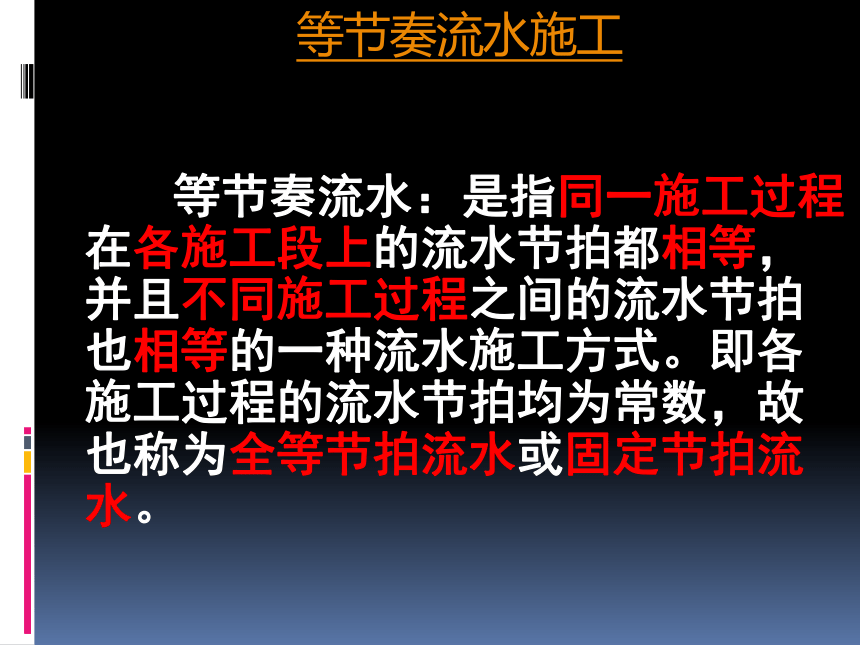

等节奏流水施工
等节奏流水：是指同一施工过程在各施工段上的流水节拍都相等，并且不同施工过程之间的流水节拍也相等的一种流水施工方式。即各施工过程的流水节拍均为常数，故也称为全等节拍流水或固定节拍流水。

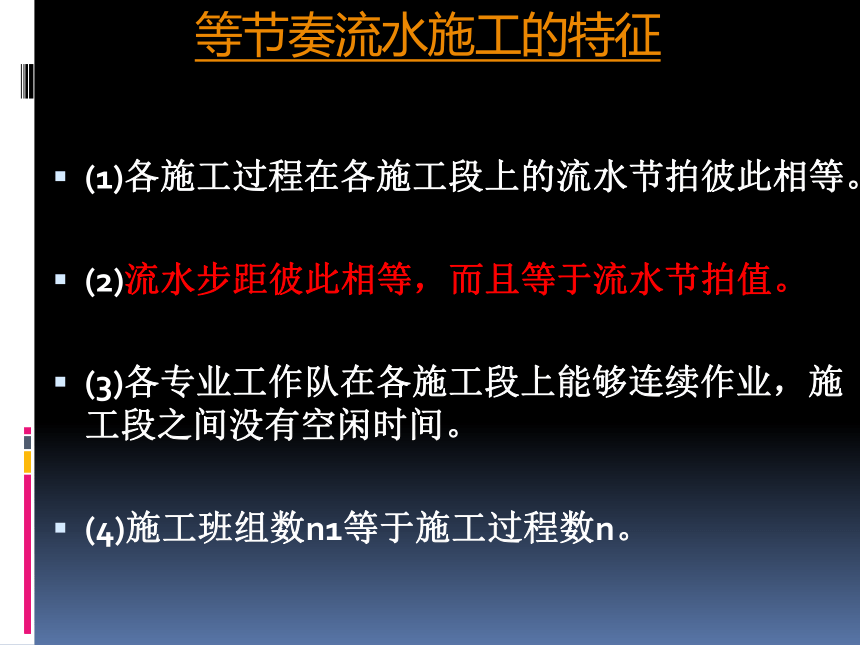

等节奏流水施工的特征
(1)各施工过程在各施工段上的流水节拍彼此相等。
(2)流水步距彼此相等，而且等于流水节拍值。
(3)各专业工作队在各施工段上能够连续作业，施工段之间没有空闲时间。
(4)施工班组数n1等于施工过程数n。

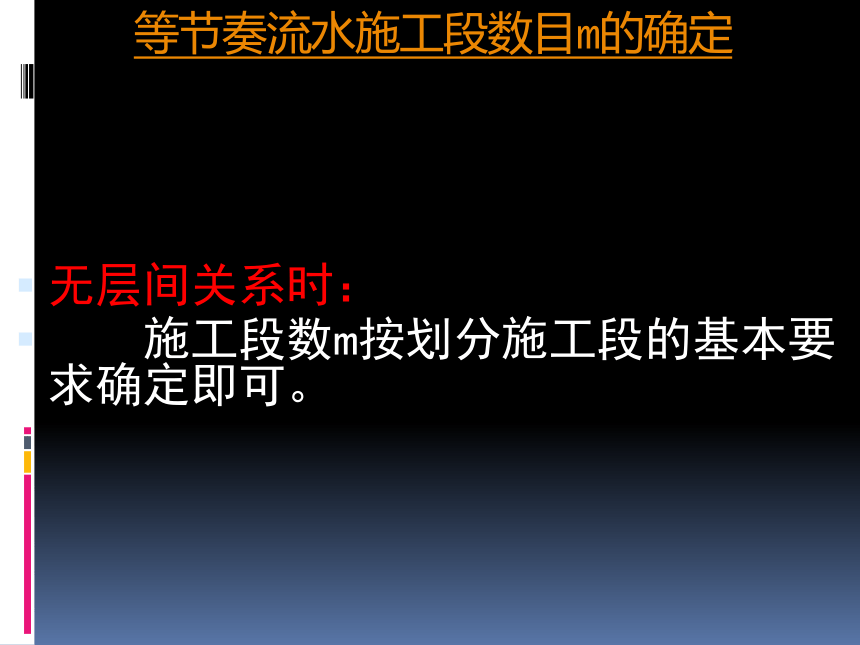

等节奏流水施工段数目m的确定
无层间关系时：
施工段数m按划分施工段的基本要求确定即可。

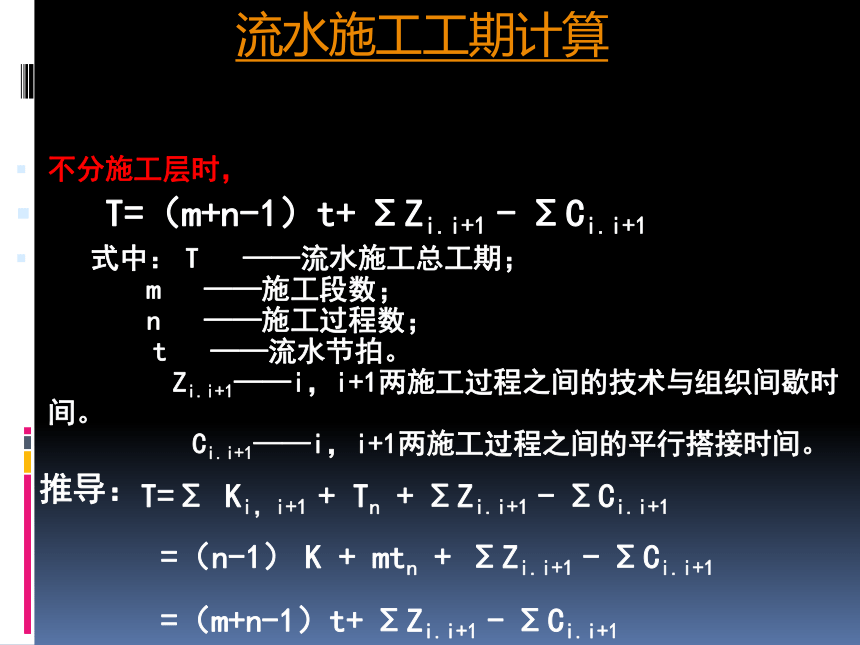

流水施工工期计算
不分施工层时，
T=（m+n-1）t+ ΣZi.i+1 - ΣCi.i+1
式中： T ——流水施工总工期；
m ——施工段数；
n ——施工过程数；
t ——流水节拍。
Zi.i+1——i，i+1两施工过程之间的技术与组织间歇时间。
Ci.i+1——i，i+1两施工过程之间的平行搭接时间。
=（m+n-1）t+ ΣZi.i+1 - ΣCi.i+1
推导：
T=Σ Ki，i+1 + Tn + ΣZi.i+1 - ΣCi.i+1
=（n-1） K + mtn + ΣZi.i+1 - ΣCi.i+1

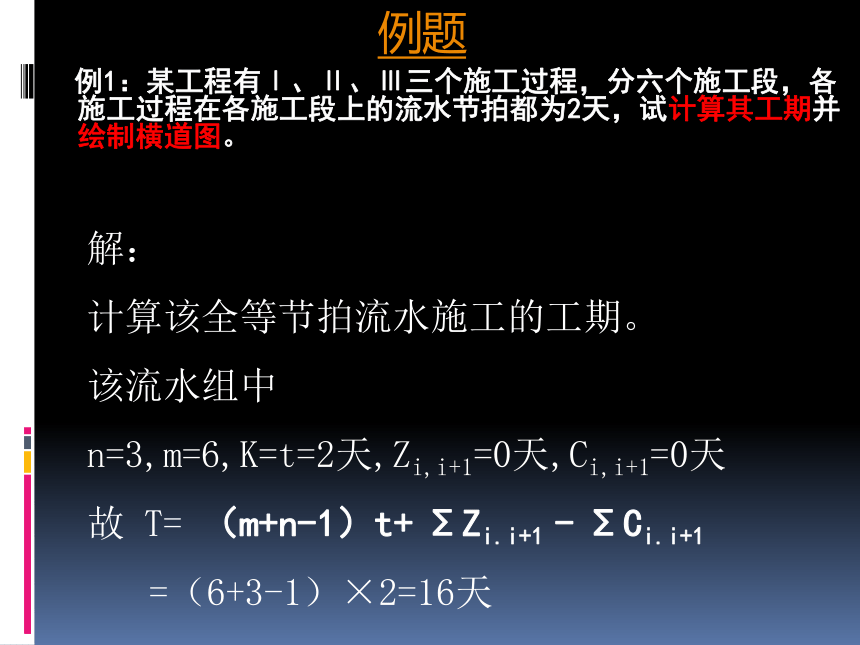

例题
例1：某工程有Ⅰ、Ⅱ、Ⅲ三个施工过程，分六个施工段，各施工过程在各施工段上的流水节拍都为2天，试计算其工期并绘制横道图。
解：
计算该全等节拍流水施工的工期。
该流水组中
n=3,m=6,K=t=2天,Zi,i+1=0天,Ci,i+1=0天
故 T= （m+n-1）t+ ΣZi.i+1 - ΣCi.i+1
=（6+3-1）×2=16天
例题

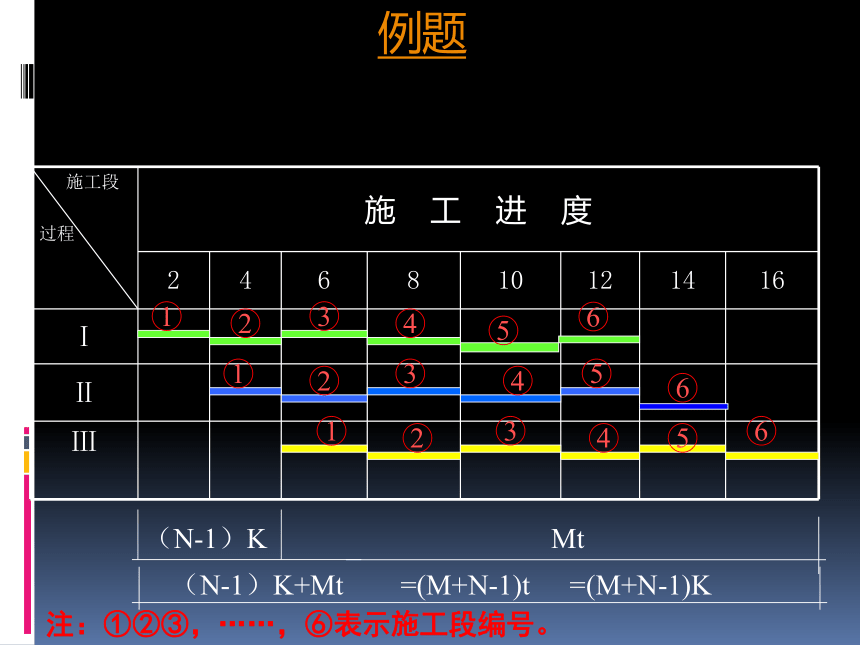

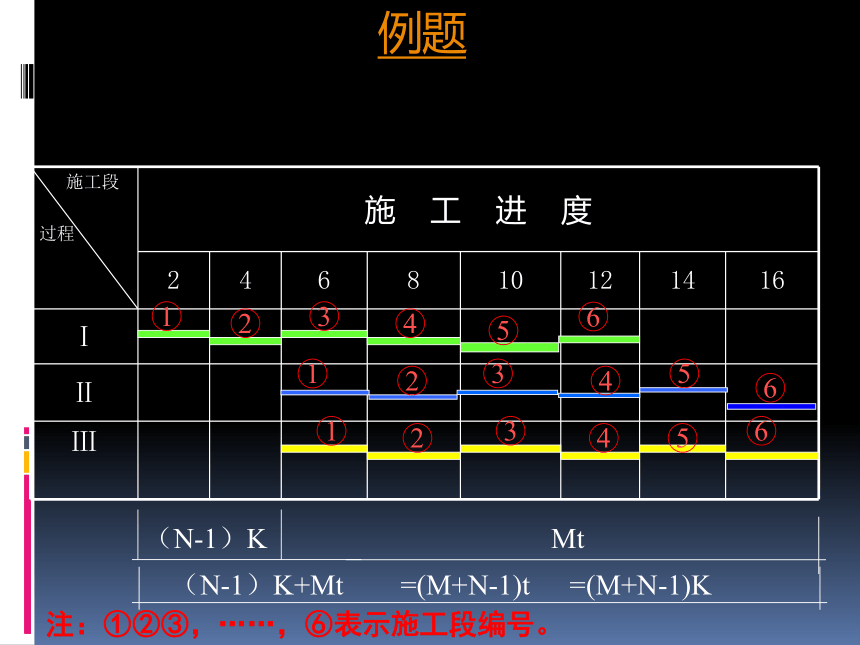

施工段 过程 施 工 进 度 2 4 6 8 10 12 14 16
Ⅰ
Ⅱ
Ⅲ
（N-1）K
Mt
=(M+N-1)K
=(M+N-1)t
（N-1）K+Mt
1
1
1
2
3
4
5
6
2
3
4
5
6
2
3
4
5
6
注：①②③，……，⑥表示施工段编号。
例题

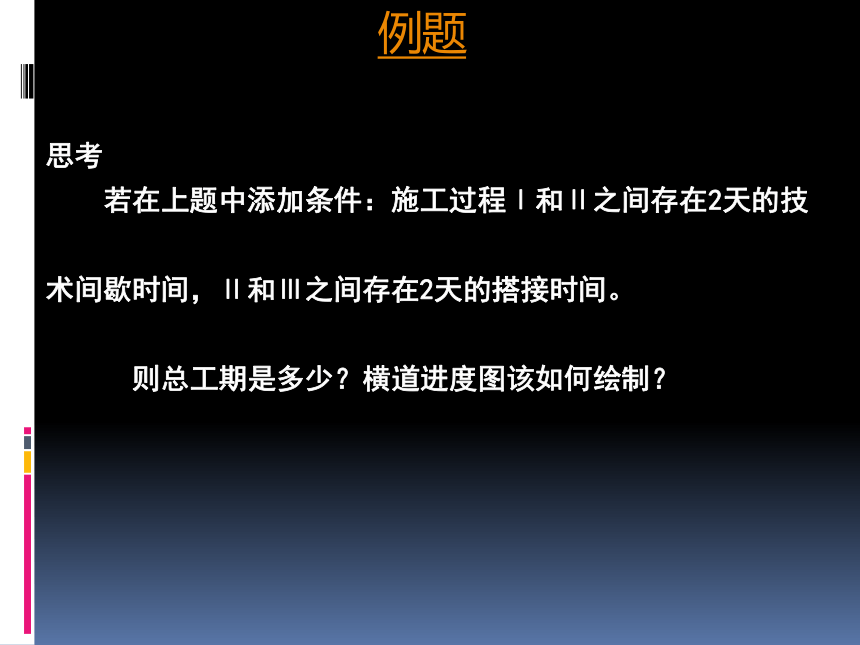

思考
若在上题中添加条件：施工过程Ⅰ和Ⅱ之间存在2天的技
术间歇时间，Ⅱ和Ⅲ之间存在2天的搭接时间。
则总工期是多少？横道进度图该如何绘制？

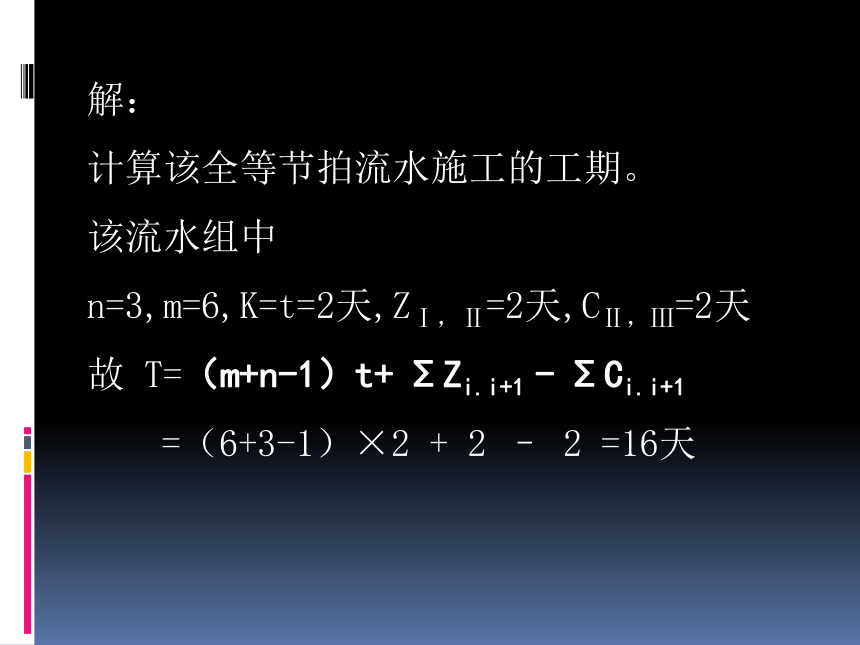

解：
计算该全等节拍流水施工的工期。
该流水组中
n=3,m=6,K=t=2天,ZⅠ，Ⅱ=2天,CⅡ，Ⅲ=2天
故 T=（m+n-1）t+ ΣZi.i+1 - ΣCi.i+1
=（6+3-1）×2 + 2 – 2 =16天
例题
施工段 过程 施 工 进 度 2 4 6 8 10 12 14 16
Ⅰ
Ⅱ
Ⅲ
（N-1）K
Mt
=(M+N-1)K
=(M+N-1)t
（N-1）K+Mt
1
1
1
2
3
4
5
6
2
3
4
5
6
2
3
4
5
6
注：①②③，……，⑥表示施工段编号。

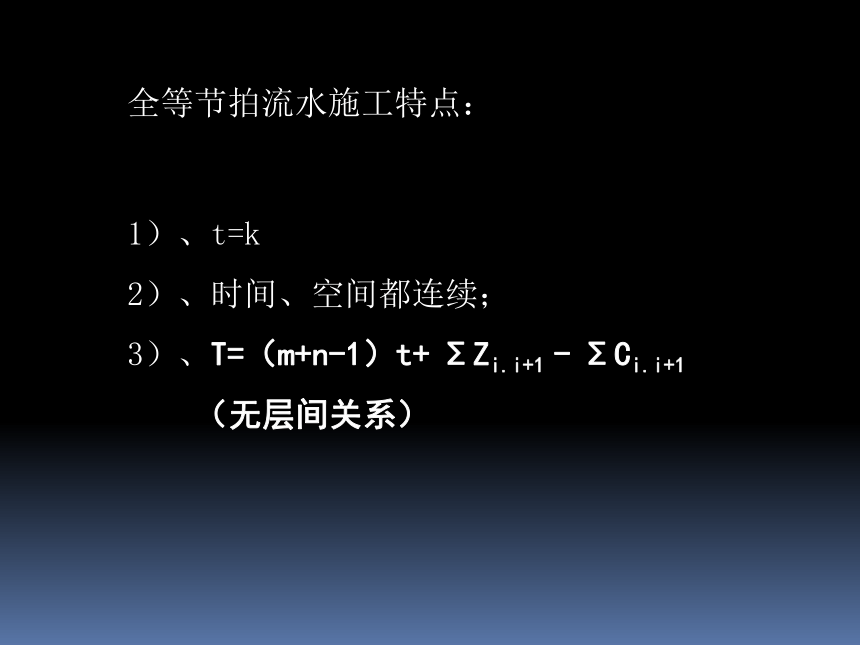

全等节拍流水施工特点：
1）、t=k
2）、时间、空间都连续；
3）、T=（m+n-1）t+ ΣZi.i+1 - ΣCi.i+1
（无层间关系）
各类型流水施工之
异步距异节拍流水工期计算
异节奏流水施工
异节奏流水是指同一施工过程在各施工段上的流水节拍都相等，不同施工过程之间的流水节拍不一定相等的流水施工方式 。异节奏流水又可分为异步距异节拍流水和等步距异节拍流水两种。
异步距异节拍流水施工
异步距异节奏流水是指同一施工过程在各施工段上的流水节拍都相等，不同施工过程之间的流水节拍不一定相等的流水施工方式 。
异步距异节拍流水的施工特点
1、同一施工过程流水节拍相等，不同施工过程之间的流水节拍不一定相等；
2、各个施工过程之间的流水步距不一定相等；
3、各施工作业队能够在施工段上连续作业，但有的施工段之间可能有空闲时间；
4、施工队组数(n1)等于施工过程数(n)。
ti (当ti≤ti+1时) Ki.i+1=
mti - (m-1) ti.i+1 (当ti>ti+1时)

式中： ti ——第i个施工过程的流水节拍；
ti+1——第i+1个施工过程的流水节拍。
流水步距也可由前述“累加数列法”求得。
流水步距的确定
推 导
推导示例：某异步距异节拍流水施工，有两个施工过程A、B，其流水节拍分别是tA、tB，划分为m个施工段，试讨论两个施工过程之间的流水步距。
采用“累加数列，错位相减，取大差值”法求解：
tA 2tA 3tA …… mtA
(-) tB 2tB …… (m-1)tB mtB
tA 2tA-tB 3tA-2tB …… mtA-(m-1)tB -mtB
tA tA+(tA-tB) tA+2(tA-tB) …… mtA-(m-1)tB -mtB
推 导
tA tA+(tA-tB) tA+2(tA-tB) …… mtA-(m-1)tB -mtB
针对以下数列“取大差值”：
（1）当tA ≤tB时， tA-tB ≤0
所以差值最大的为 tA
（2）当tA > tB时， tA-tB > 0
所以差值最大的为 mtA-(m-1)tB
工期的计算
T =ΣKi.i+1 + mtn +ΣZi.i+1 -Ci.i+1
式中：tn--最后一个施工过程的流水节拍。
其他符号含义同前。
例题
【例】某工程划分为A、B、C、D四个施工过程，分三个施工段组织施工，各施工过程的流水节拍分别为tA=3天，tB=4天，tC=5天、tD=3天；施工过程B完成后有2天的技术间歇时间，施工过程D与C搭接1天。试求各施工过程之间的流水步距及该工程的工期，并绘制流水施工进度表。
例题
解：（1）确定流水步距
根据上述条件, tA =3天，tB =4天，tC =5天，tD =3天,各流水步距计算如下：
因为tA＜ tB 所以： KA.B = tA = 3（天）
因为tB＜ tC 所以： KB.C = t B= 4（天）
因为tC ＞ tD 所以：
KC.D = mtC - (m - 1) tD =3×5-（3-1）×3 = 9（天）
（2）计算流水工期
ZB,C=2天 CC,D=1天
T=Σ Ki.i+1 + mtn+ΣZi.i+1 -ΣCi.i+1 = (3 + 4 + 9) + 3×3+2-1 = 26（天）
（3）绘制施工进度计划表如图所示
例题
施工过程 施工进度（天） 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26
A 1 2 3
B 1 2 3
C 1 2 3
D 1 2 3
注：1，2，3……表示施工段编号。
各类型流水施工之
无节拍流水工期计算
无节奏流水施工
无节奏流水施工:是指同一施工过程在各个施工段上流水节拍不完全相等的一种流水施工方式。
无节奏流水施工的特点
1、每个施工过程在各个施工段上的流水节拍不尽相等；
2、各个施工过程之间的流水步距不完全相等且差异较大；
3、各施工作业队能够在施工段上连续作业，但有的施工段之间可能有空闲时间；
4、施工队组数(n1)等于施工过程数(n)。
例题
某工程分为A,B,C,D,E五个施工过程，每个施工过程分4个施工段，各个施工过程在各个施工段上的流水节拍如下表所示。并且，A,B之间有2天的技术间歇时间，B,C之间有1天的组织间歇时间，C,D之间有1天的搭接时间。试组织流水施工，计算其工期并绘制横道进度图。
施工段 施工过程 Ⅰ Ⅱ Ⅲ Ⅳ
A 3 2 2 4
B 1 3 5 3
C 2 1 3 5
D 4 2 3 3
E 3 4 2 1
解：根据题设条件该工程只能组织无节奏流水施工。
1、求流水节拍的累加数列
A：3，5，7，11
B：1，4，9，12
C：2，3，6，11
D：4，6，9，12
E：3，7，9，10
2、确定流水步距
（4）KD.E
4 6 9 12
(-) 3 7 9 10
———————————
4 3 2 3 -10
∴ KD,E = 4天
（1）KA.B
3 5 7 11
（-） 1 4 9 12
———————————
3 4 3 2 -12
∴ KA.B = 4天
（2）KB.C
1 4 9 12
（-） 2 3 6 11
———————————
1 2 6 6 -11
∴ KB.C = 6天
（3）KC.D
2 3 6 11
(-) 4 6 9 12
———————————
2 -1 0 2 -12
∴ KC.D = 2天
T = ΣKi.i+1 + Σtn + ΣZi,i+1– ΣCi.i+1
=(4 + 6 + 2 + 4) + (3 + 4 + 2 + 1 )+2+1-1= 28天
4、绘制流水施工进度表如下图所示
3、确定流水施工工期
由于ZA,B=2天，ZB,C=1天，CC,D=1天，故工期计算式为：
1
2
3
4
1
2
3
4
1
2
3
4
1
2
3
4
1
2
3
4
注：1，2，3……表示施工段编号。
