双代号网络图的绘制（一）
双代号网络图

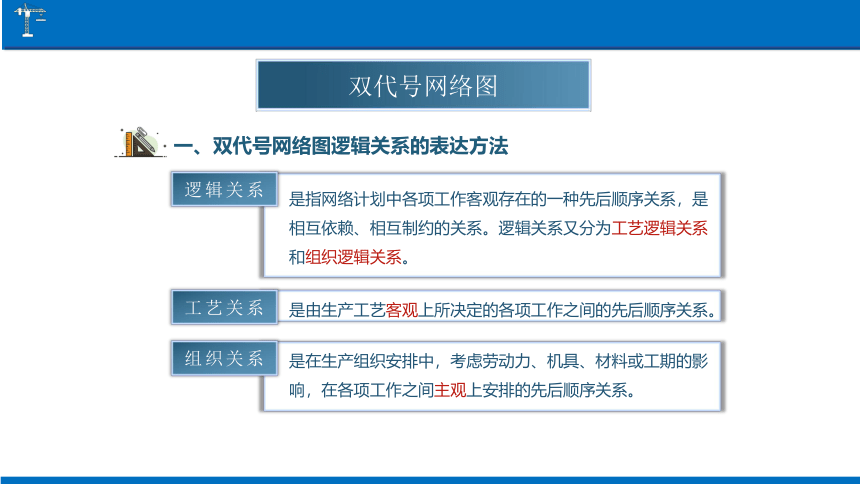

一、双代号网络图逻辑关系的表达方法
逻辑关系
是指网络计划中各项工作客观存在的一种先后顺序关系，是相互依赖、相互制约的关系。逻辑关系又分为工艺逻辑关系和组织逻辑关系。
工艺关系
是由生产工艺客观上所决定的各项工作之间的先后顺序关系。
组织关系
是在生产组织安排中，考虑劳动力、机具、材料或工期的影响，在各项工作之间主观上安排的先后顺序关系。
双代号网络图的绘制

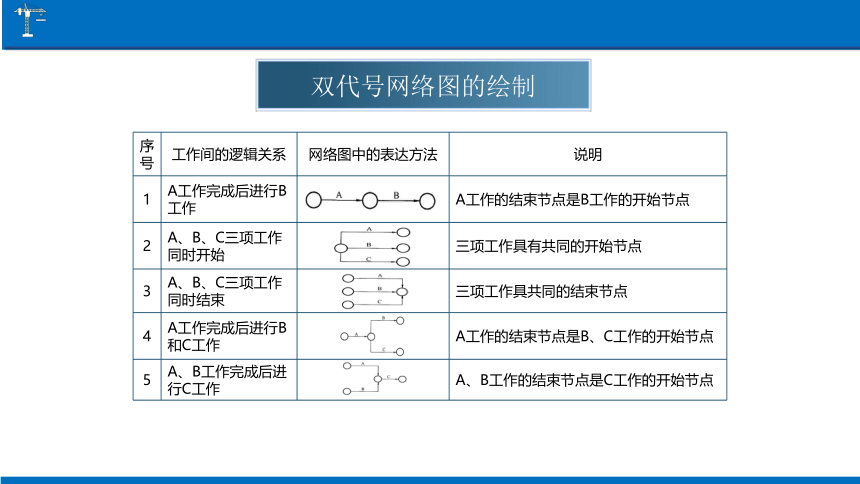

序号 工作间的逻辑关系 网络图中的表达方法 说明
1 A工作完成后进行B工作 A工作的结束节点是B工作的开始节点
2 A、B、C三项工作同时开始 三项工作具有共同的开始节点
3 A、B、C三项工作同时结束 三项工作具共同的结束节点
4 A工作完成后进行B和C工作 A工作的结束节点是B、C工作的开始节点
5 A、B工作完成后进行C工作 A、B工作的结束节点是C工作的开始节点

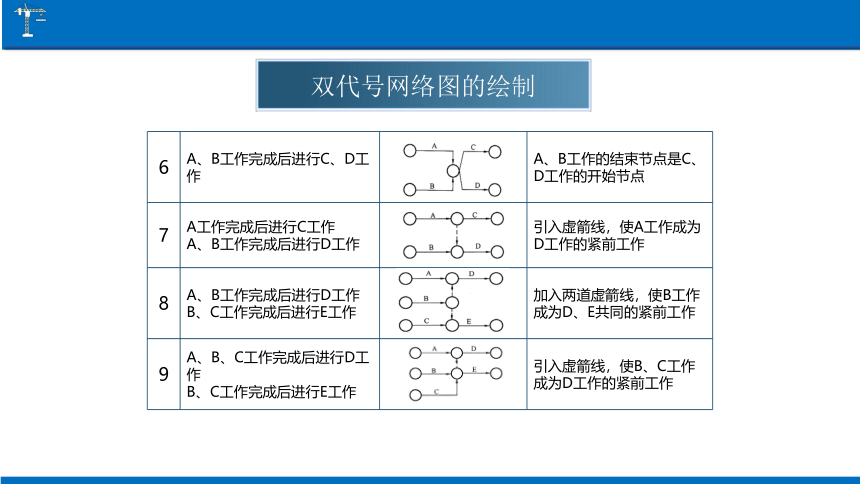

双代号网络图的绘制
6 A、B工作完成后进行C、D工作 A、B工作的结束节点是C、D工作的开始节点
7 A工作完成后进行C工作 A、B工作完成后进行D工作 引入虚箭线，使A工作成为D工作的紧前工作
8 A、B工作完成后进行D工作 B、C工作完成后进行E工作 加入两道虚箭线，使B工作成为D、E共同的紧前工作
9 A、B、C工作完成后进行D工作 B、C工作完成后进行E工作 引入虚箭线，使B、C工作成为D工作的紧前工作

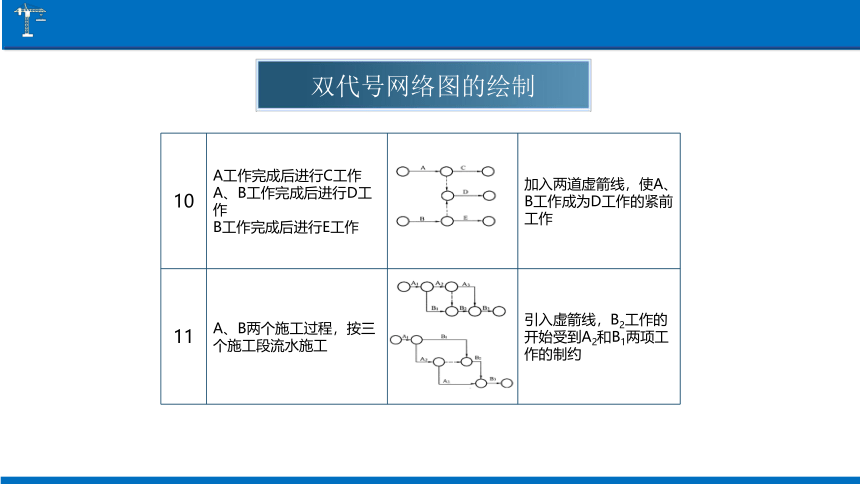

双代号网络图的绘制
10 A工作完成后进行C工作 A、B工作完成后进行D工作 B工作完成后进行E工作 加入两道虚箭线，使A、B工作成为D工作的紧前工作
11 A、B两个施工过程，按三个施工段流水施工 引入虚箭线，B2工作的开始受到A2和B1两项工作的制约
双代号网络图的组成
二、双代号网络图的绘制原则

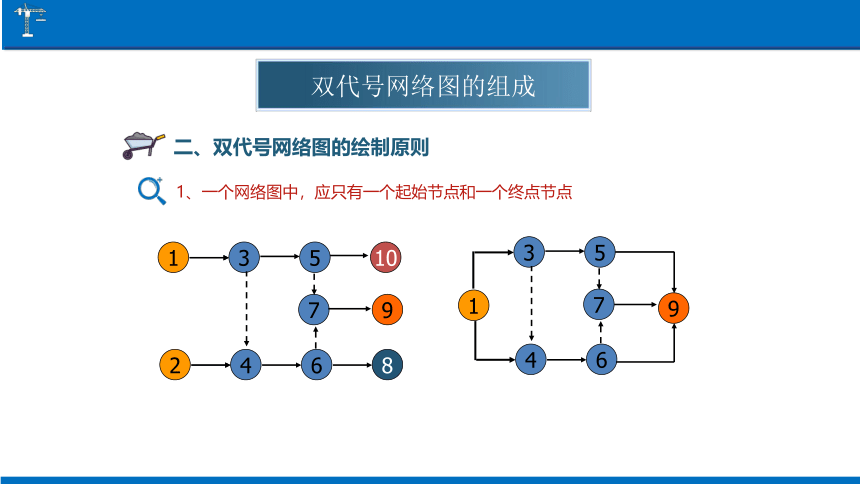

1、一个网络图中，应只有一个起始节点和一个终点节点
1
3
5
10
2
4
6
8
7
9
1
3
5
4
6
7
9
双代号网络图的组成
二、双代号网络图的绘制原则

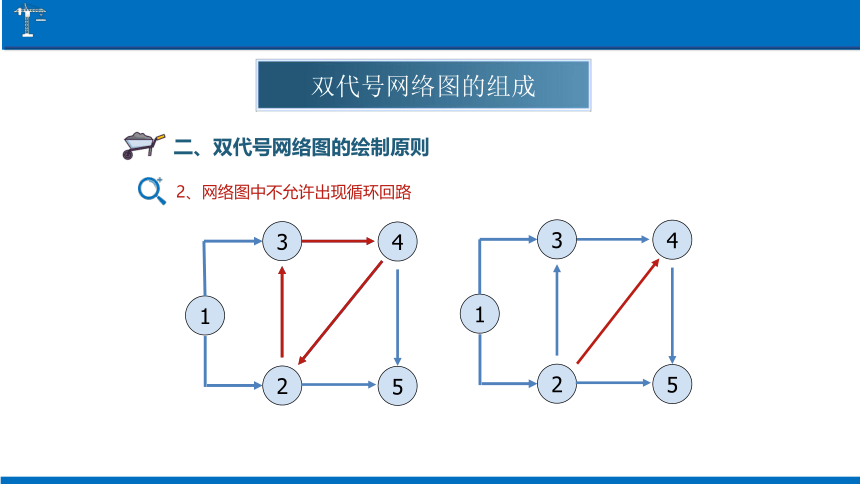

2、网络图中不允许出现循环回路
1
2
3
5
4
1
2
3
5
4
双代号网络图的组成
二、双代号网络图的绘制原则
3、在网络图中不允许出现没有箭尾节点(开始节点)和没有箭头节点（结束节点）的箭线。
i
j
k
i
j
k
(a)无箭尾节点的箭线
(b)无箭头节点的箭线
i
j
k
h
i
j
k
l
正确
双代号网络图的组成
二、双代号网络图的绘制原则
4、在网络图中不允许出现带有双向箭头或无箭头的连线。
正确
(a)带有双箭头的连线
(b)无箭头的连线
i
j
i
j
i
j
双代号网络图的组成
5、应尽量避免箭线交叉。当交叉不可避免时，可采用过桥法、断线法等方法表示。
(a)过桥法
(b)断线法
双代号网络图的组成
6、当网络图的起始节点有多条外向箭线或终点节点有多条内向箭线时，为使图形简洁，可用母线法绘制。
n
(a)
(b)
母线画法
3
1
2
5
4
7
6
i
h
k
j
m
l
双代号网络图的组成
三、绘制网络图时应注意的问题
网络图布局要规整，层次清楚，重点突出。尽量采用水平箭线和垂直箭线，少用斜箭线，避免交叉箭线。
减少网络图中不必要的虚箭线和节点。
错误
正确
双代号网络图的组成
灵活应用网络图的排列形式，便于网络图的检查、计算和调整。如可按组织关系或工艺关系进行排列。
水平方向表示组织关系
水平方向表示组织关系
三、绘制网络图时应注意的问题
双代号网络图的组成
晋中市大学城商业综合设施项目
工程概况：本项目位于晋中市榆次区北部新城的大学城，东临定阳路，北临文华街，万科朗润园东侧。项目建筑功能为大学城配套的大型综合商业设施、包括酒店、公寓、电影院、超市及零售商业,合同造价肆亿元整。
双代号网络图的组成
晋中市大学城商业综合设施项目
项目特点：建筑外形设计新颖，错落有致，标高变化较多，项目占地面积大，裙楼与主楼面积比例悬殊。裙楼及地下室建筑面积达14万平米，而主楼建筑面积仅 3万平米，裙楼与主楼面积比达4.6:1，建筑设计有五个挑空大厅，平面为不规则圆弧形状，结构层层变化，造型各异，且最大挑空高度达27.05米。
