(共14张PPT)
有层间关系流水施工的
组织与施工参数确定
章节三：建筑工程流水施工
有层间关系的流水施工的安排
全等节拍流水
等步距异节拍节拍流水
（成倍节拍流水）
m≥n
间歇怎么办？
技术和组织间歇
层间间歇
(∑Z1=∑Zi,i+1)
(Z2)
m=n
m＞n

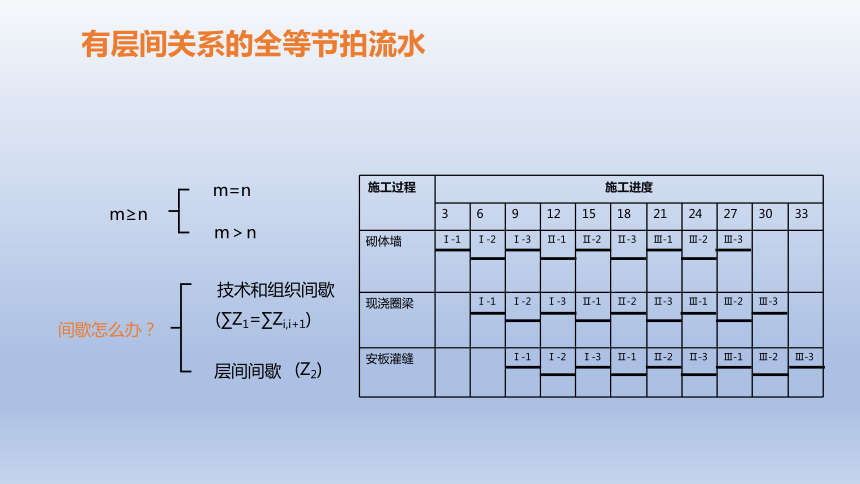

有层间关系的全等节拍流水
施工过程 施工进度 3 6 9 12 15 18 21 24 27 30 33
砌体墙 Ⅰ-1 Ⅰ-2 Ⅰ-3 Ⅱ-1 Ⅱ-2 Ⅱ-3 Ⅲ-1 Ⅲ-2 Ⅲ-3
现浇圈梁 Ⅰ-1 Ⅰ-2 Ⅰ-3 Ⅱ-1 Ⅱ-2 Ⅱ-3 Ⅲ-1 Ⅲ-2 Ⅲ-3
安板灌缝 Ⅰ-1 Ⅰ-2 Ⅰ-3 Ⅱ-1 Ⅱ-2 Ⅱ-3 Ⅲ-1 Ⅲ-2 Ⅲ-3

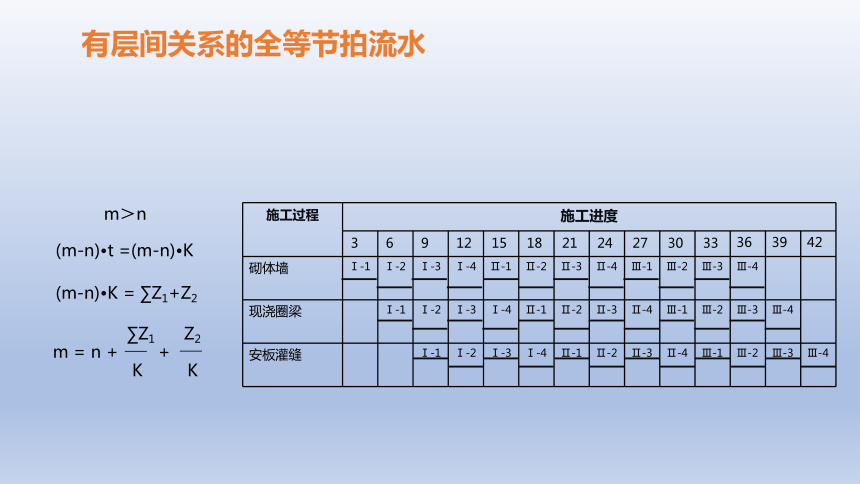

有层间关系的全等节拍流水
(m-n) t =(m-n) K
m＞n
(m-n) K = ∑Z1+Z2
∑Z1 Z2
m = n + +
K K
施工过程 施工进度 3 6 9 12 15 18 21 24 27 30 33 36 39 42
砌体墙 Ⅰ-1 Ⅰ-2 Ⅰ-3 Ⅰ-4 Ⅱ-1 Ⅱ-2 Ⅱ-3 Ⅱ-4 Ⅲ-1 Ⅲ-2 Ⅲ-3 Ⅲ-4
现浇圈梁 Ⅰ-1 Ⅰ-2 Ⅰ-3 Ⅰ-4 Ⅱ-1 Ⅱ-2 Ⅱ-3 Ⅱ-4 Ⅲ-1 Ⅲ-2 Ⅲ-3 Ⅲ-4
安板灌缝 Ⅰ-1 Ⅰ-2 Ⅰ-3 Ⅰ-4 Ⅱ-1 Ⅱ-2 Ⅱ-3 Ⅱ-4 Ⅲ-1 Ⅲ-2 Ⅲ-3 Ⅲ-4

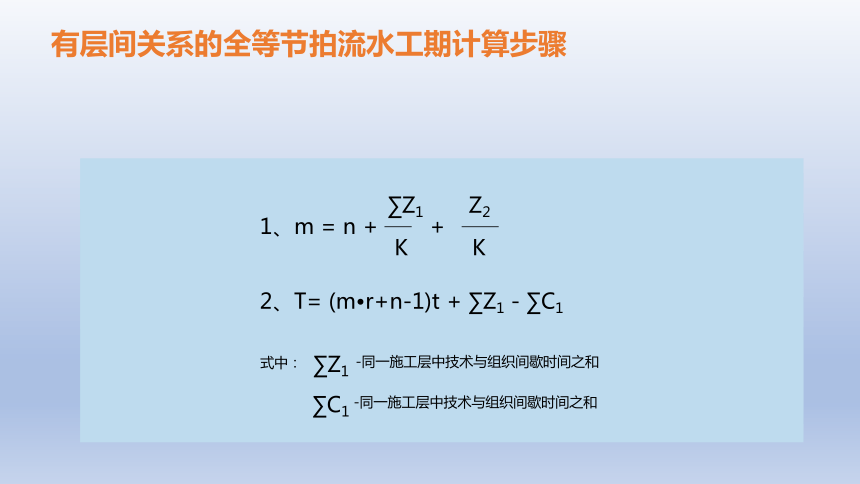

∑Z1 Z2
1、m = n + +
K K
2、T= (m r+n-1)t + ∑Z1 - ∑C1
式中：
∑Z1 -同一施工层中技术与组织间歇时间之和
∑C1 -同一施工层中技术与组织间歇时间之和
有层间关系的全等节拍流水工期计算步骤

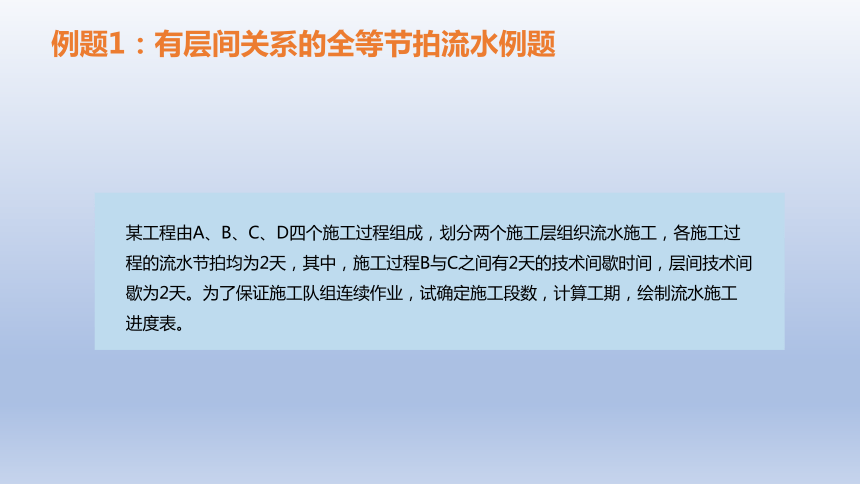

某工程由A、B、C、D四个施工过程组成，划分两个施工层组织流水施工，各施工过程的流水节拍均为2天，其中，施工过程B与C之间有2天的技术间歇时间，层间技术间歇为2天。为了保证施工队组连续作业，试确定施工段数，计算工期，绘制流水施工进度表。
例题1：有层间关系的全等节拍流水例题
有层间关系的全等节拍流水例题
ΣZ1 Z2 2 2
m = n + + = 4 + + = 6段
K K 2 2

（2）确定施工段数
本工程分两个施工层，施工段数由公式确定

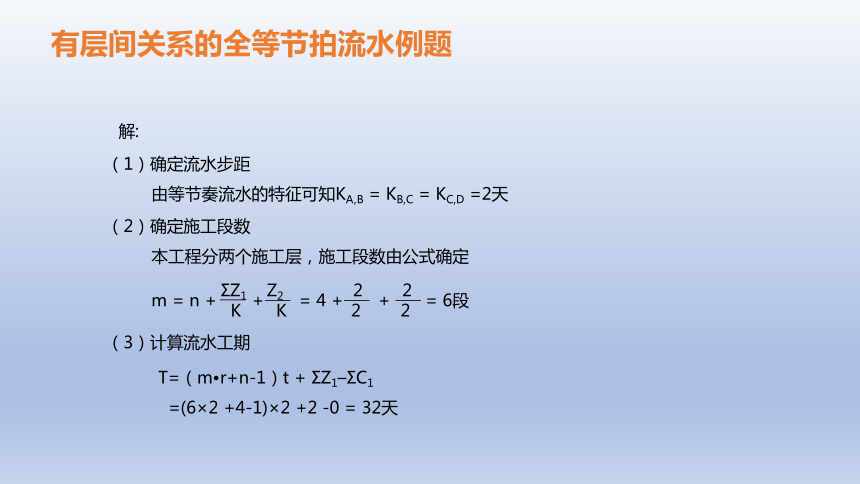

（1）确定流水步距
由等节奏流水的特征可知KA,B = KB,C = KC,D =2天
解:
（3）计算流水工期
T=（m r+n-1）t + ΣZ1–ΣC1
=(6×2 +4-1)×2 +2 -0 = 32天
有层间关系的全等节拍流水例题
务必妥善标注施工段及施工层,并做好标注!
（4）绘制流水施工进度表如图所示
某工程分层并有间歇等节奏流水施工进度计划
（施工层横向排列）
有层间关系的全等节拍流水例题
务必妥善标注施工段及施工层,并做好标注!
某工程分层并有间歇等节奏流水施工进度计划
（施工层竖向排列）
有层间关系的等步距异节拍流水（成倍节拍流水）工期计算步骤
∑Z1 Z2
m = n1 + +
Kb Kb
3、确定施工段数
T= (m r+n1-1)Kb + ∑Z1 - ∑C1
1、确定流水步距 Ki，i+1=Kb
2、确定每个施工过程的施工队组数量
ti
bi=—— n1=∑bi
Kb
4、计算工期（有层间关系）
例题2：有层间关系的等步距异节拍流水（成倍节拍流水）
某两层现浇钢筋混凝土工程，施工过程包括支段挡板、绑扎钢筋和浇筑混凝土。其流水节拍分别为：t模=2天，t钢筋=2天，t混凝土=1天。当安装模板工作队转移到第二层第一段施工时，需待第一层第一段的混凝土养护1天后才能进行。试组织等步距异节拍流水施工，并绘制流水施工进度表。
解：
1、确定流水步距 K=Kb = tmi n = 1天
2、确定每个施工过程的施工队组数
施工队总数n1= Σbi = 2+2+1 = 5 (个 )
3、确定每层的施工段数
4、计算工期
T= (m r+n1-1)Kb+∑Z1-∑C1=(6×2+5-1)×1+0-0=16天
t模 2 t钢筋 2
b模= = = 2(个) b钢筋= = = 2 (个)
Kb 1 Kb 1
t混凝土 1
b混凝土= = = 1 (个)
Kb 1
∑Z1 Z2 0 1
m=n1 + + = 5 + + = 6 (段)
Kb Kb 1 1
施工过程 工作队 施工进度（天) 2 4 6 8 10 12 14 16
安模板 Ⅰa 1 3 5
Ⅰb 2 4 6
绑钢筋 Ⅱa 1 3 5
Ⅱb 2 4 6
浇混凝土 Ⅲ 1 2 3 4 5 6
务必妥善标注施工段及施工层,并做好标注!
施工层 施工过程 工作队 施工进度（天） 2 4 6 8 10 12 14 16
1 安模板 Ⅰa 1 3 5
Ⅰb 2 4 6
绑钢筋 Ⅱa 1 3 5
Ⅱb 2 4 6
浇混凝土 Ⅲ 1 2 3 4 5 6
2 安模板 Ⅰa 1 3 5
Ⅰb 2 4 6
绑钢筋 Ⅱa 1 3 5
Ⅱb 2 4 6
浇混凝土 Ⅲ 1 2 3 4 5 6
务必妥善标注施工段及施工层,并做好标注!
