(共14张PPT)
网络计划特点及基本知识
章节四：网络计划技术及其应用

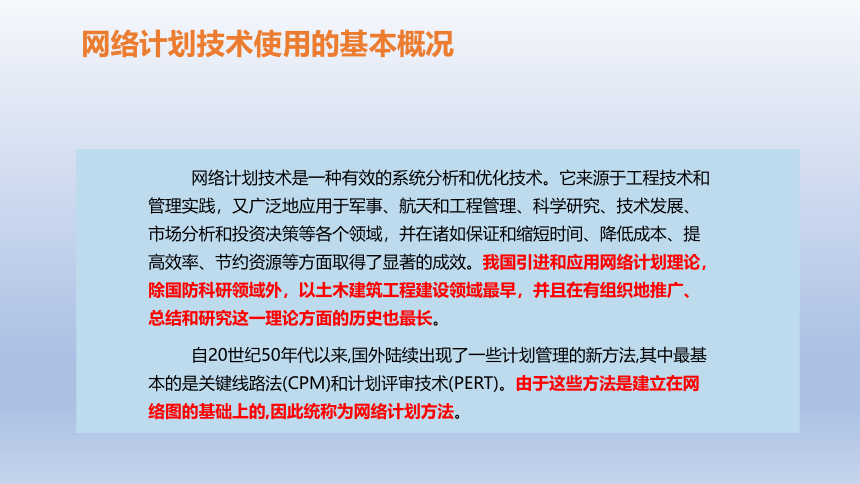

网络计划技术使用的基本概况
网络计划技术是一种有效的系统分析和优化技术。它来源于工程技术和管理实践，又广泛地应用于军事、航天和工程管理、科学研究、技术发展、市场分析和投资决策等各个领域，并在诸如保证和缩短时间、降低成本、提高效率、节约资源等方面取得了显著的成效。我国引进和应用网络计划理论，除国防科研领域外，以土木建筑工程建设领域最早，并且在有组织地推广、总结和研究这一理论方面的历史也最长。
自20世纪50年代以来,国外陆续出现了一些计划管理的新方法,其中最基本的是关键线路法(CPM)和计划评审技术(PERT)。由于这些方法是建立在网络图的基础上的,因此统称为网络计划方法。
网络计划特点及
基本知识
一、网络计划的特点
二、网络计划的分类
章节四：网络计划技术及其应用
一、网络计划的特点

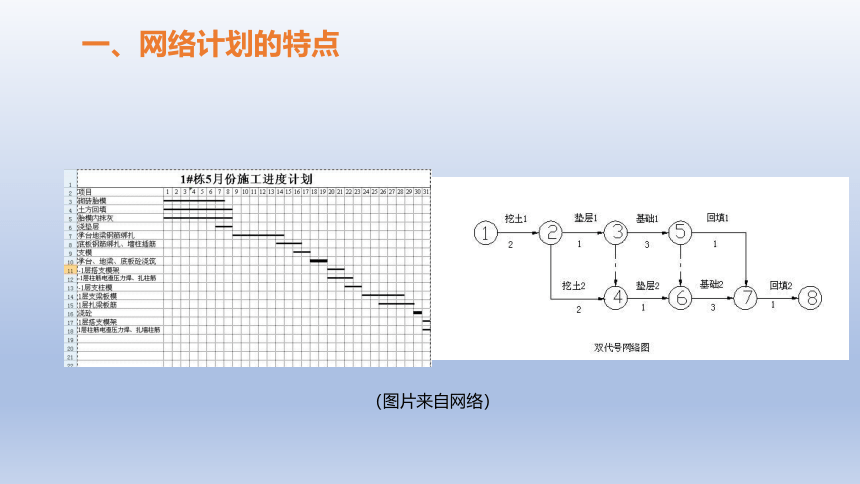

（图片来自网络）
一、网络计划的特点

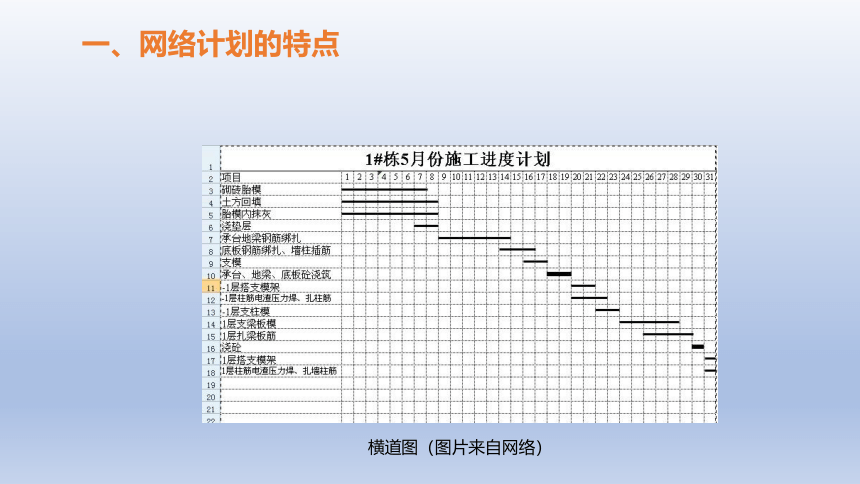

横道图（图片来自网络）
一、网络计划的特点

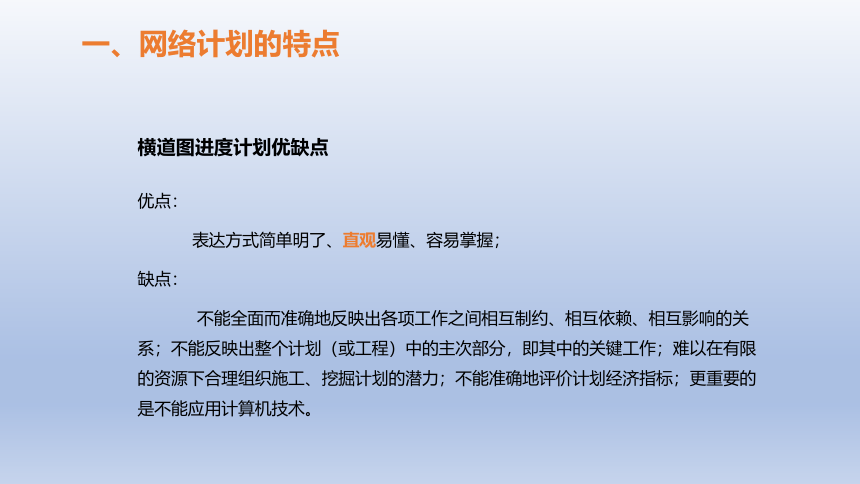

横道图进度计划优缺点
优点：
表达方式简单明了、直观易懂、容易掌握；
缺点：
不能全面而准确地反映出各项工作之间相互制约、相互依赖、相互影响的关系；不能反映出整个计划（或工程）中的主次部分，即其中的关键工作；难以在有限的资源下合理组织施工、挖掘计划的潜力；不能准确地评价计划经济指标；更重要的是不能应用计算机技术。
一、网络计划的特点

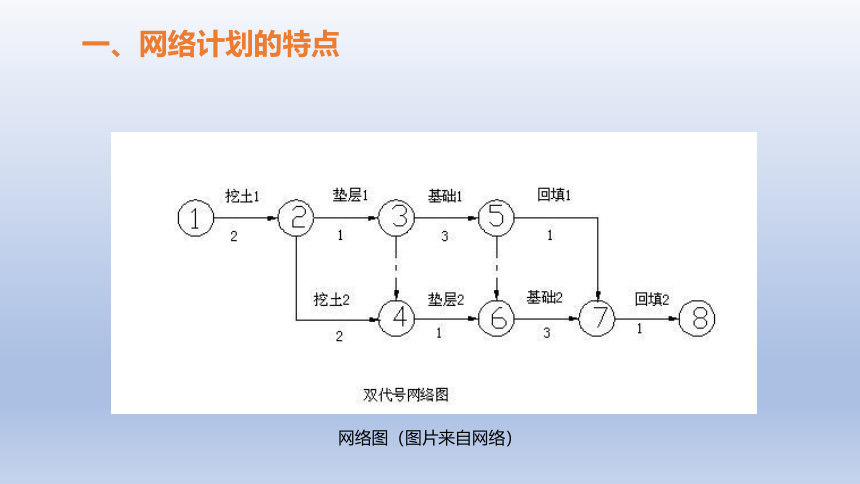

网络图（图片来自网络）
一、网络计划的特点
优点：
1、工作与工作之间的逻辑关系清晰；
2、能通过计算找出关键工作及关键线路，有利于资源的集中重点使用；
3、易于进行计划的优化和调整；
4、便于利用现代计算机技术。
缺点：
相对而言较不直观。
二、网络计划的分类
根据计划最终目标的多少，网络计划可分为：单目标网络计划和多目标网络计划。
单目标网络
多目标网络
注意： 建筑工程中使用的网络计划均属于单目标的网络计划，其只有一个起点，且只有一个终点。
1
3
2
4
5
6
1
4
2
6
7
9
5
10
8
1、按网络计划目标分类
二、网络计划的分类
2、按网络计划层次分类
（1）局部网络计划
以一个分部工作或施工段为对象编制的网络计划称为局部网络计划。
（2）单位工程网络计划
以一个单位工程为对象编制的网络计划称为单位工程网络计划。
（3）综合网络计划
以一个建筑项目或建筑群为对象编制的网络计划称为综合网络计划。
根据计划的工程对象不同和使用范围大小，网络计划可分为局部网络计划单位工程网络计划 和综合网络计划。
二、网络计划的分类
3、按网络计划时间表达方式分类
根据计划时间的表达不同，网络计划可分为时标网络计划和非时标网络计划。
（1）时标网络计划
工作的持续时间以时间坐标为尺度绘制的网络计划称为时标网络计划。
（2）非时标网络计划。
工作的持续时间以数字形式标注在箭线下面绘制的网络计划称为非时标网络计划。
二、网络计划的分类
3、按网络计划时间表达方式分类
单代号网络图
双代号网络图
双代号时标网络图
非时标
注意： 只有双代号网络图才可以转换为时标网络图！
二、网络计划的分类
4、按网络计划的表达方式分类
网络计划中，按节点和箭线所代表的含义不同，可分为双代号网络图和单代号网络图两大类。
单代号网络图
双代号网络图
主讲人：梁璋彬
福州职业技术学院 / 建筑工程学院
JZSGZZ-016
THANKS
若有不足，请批评指正!
章节四：网络计划技术及其应用
