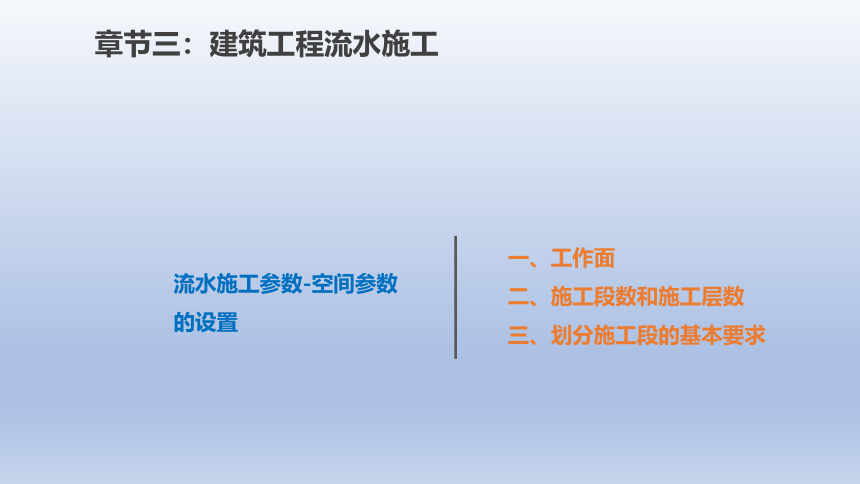

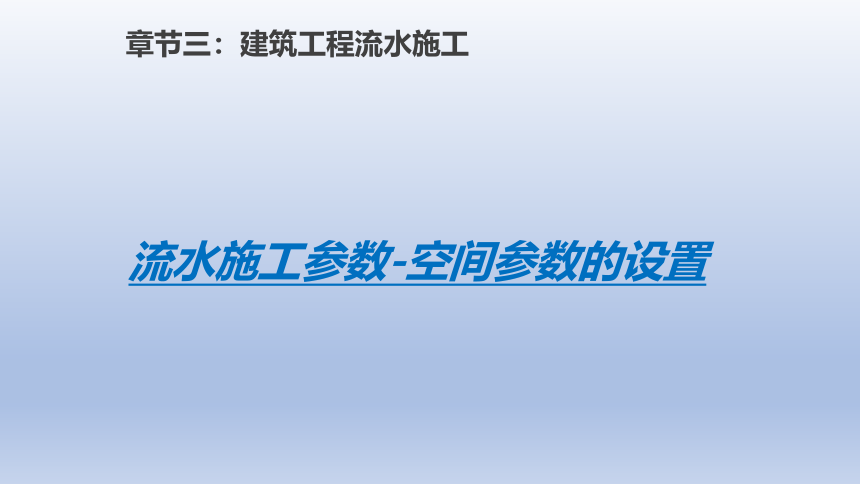

流水施工参数-空间参数的设置
章节三：建筑工程流水施工

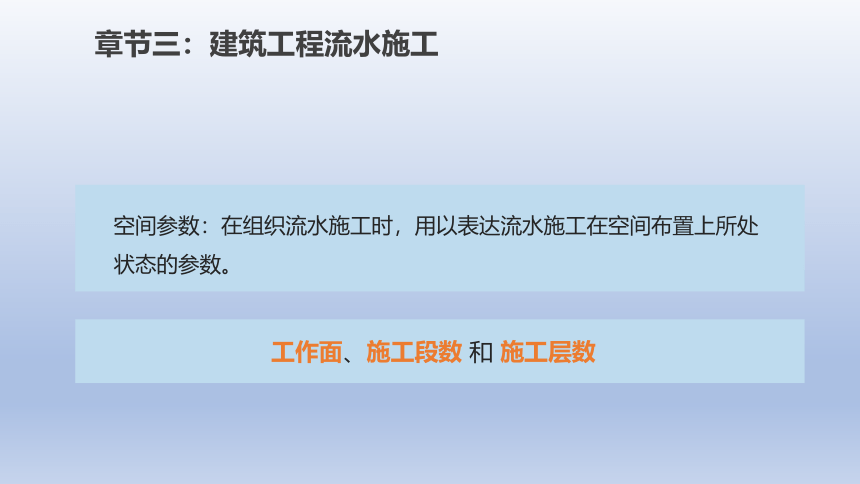

空间参数：在组织流水施工时，用以表达流水施工在空间布置上所处状态的参数。
工作面、施工段数 和 施工层数
章节三：建筑工程流水施工
流水施工参数-空间参数的设置
一、工作面
二、施工段数和施工层数
三、划分施工段的基本要求
章节三：建筑工程流水施工
一、工作面

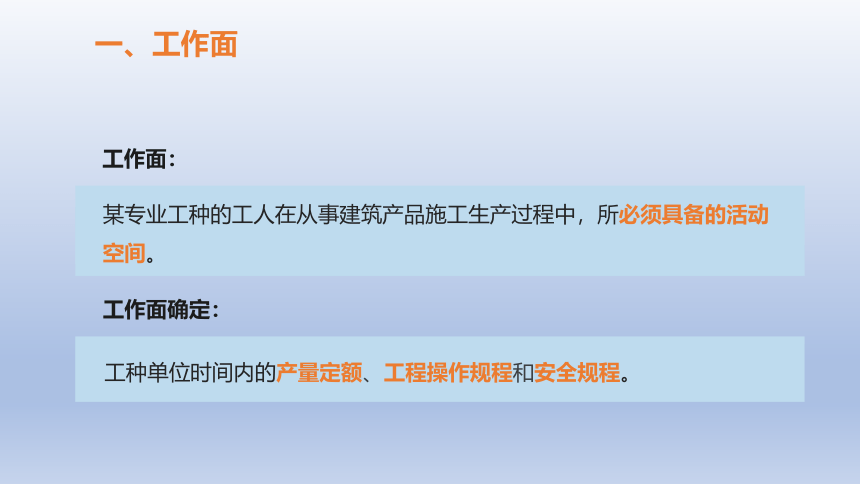

某专业工种的工人在从事建筑产品施工生产过程中，所必须具备的活动空间。
工作面：
工种单位时间内的产量定额、工程操作规程和安全规程。
工作面确定：

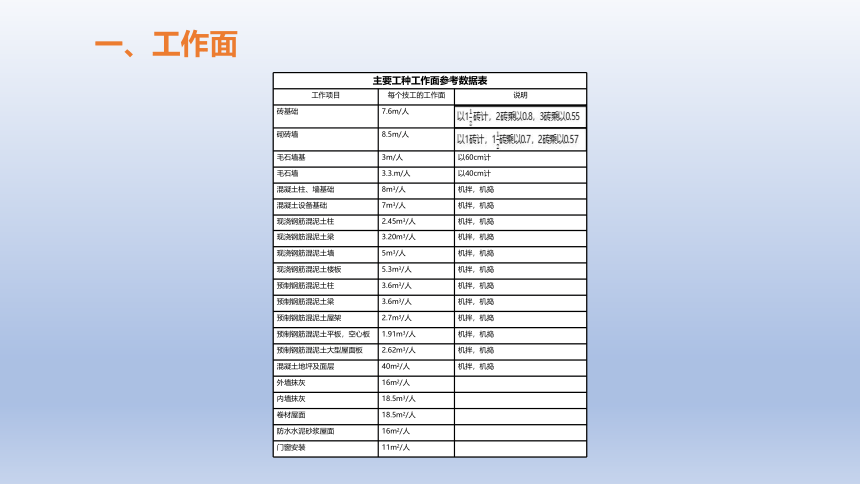

主要工种工作面参考数据表 工作项目 每个技工的工作面 说明
砖基础 7.6m/人
砌砖墙 8.5m/人
毛石墙基 3m/人 以60cm计
毛石墙 3.3.m/人 以40cm计
混凝土柱、墙基础 8m3/人 机拌，机捣
混凝土设备基础 7m3/人 机拌，机捣
现浇钢筋混泥土柱 2.45m3/人 机拌，机捣
现浇钢筋混泥土梁 3.20m3/人 机拌，机捣
现浇钢筋混泥土墙 5m3/人 机拌，机捣
现浇钢筋混泥土楼板 5.3m3/人 机拌，机捣
预制钢筋混泥土柱 3.6m3/人 机拌，机捣
预制钢筋混泥土梁 3.6m3/人 机拌，机捣
预制钢筋混泥土屋架 2.7m3/人 机拌，机捣
预制钢筋混泥土平板，空心板 1.91m3/人 机拌，机捣
预制钢筋混泥土大型屋面板 2.62m3/人 机拌，机捣
混凝土地坪及面层 40m2/人 机拌，机捣
外墙抹灰 16m2/人
内墙抹灰 18.5m3/人
卷材屋面 18.5m2/人
防水水泥砂浆屋面 16m2/人
门窗安装 11m2/人
一、工作面
二、施工段数和施工层数

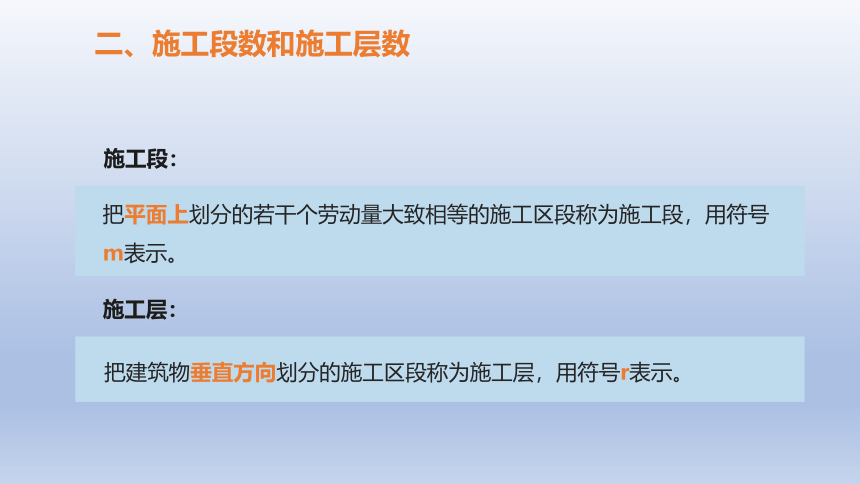

把平面上划分的若干个劳动量大致相等的施工区段称为施工段，用符号m表示。
施工段：
把建筑物垂直方向划分的施工区段称为施工层，用符号r表示。
施工层：
r≥1
r=1
r＞1
三、划分施工段的基本要求
1、施工段的数目要合理。
2、各施工段的劳动量（或工程量）要大致相等（相差宜在15%以内）。
3、要有足够的工作面。
4、要有利于结构的整体性。
5、以主导施工过程为依据进行划分。
6、当组织流水施工对象有层间关系，分层分段施工时，应使各施工队组能连续施工。
r＞1
m ≥ n
r = 1
r ＞ 1
无层间关系
有层间关系
r ＞ 1
m ≥ n
例如:某三层砌体结构房屋的主体工程，施工过程划分为砌砖墙、现浇圈梁(含构造柱、楼梯)、预制楼板安装灌缝等，设每个施工过程在各个施工段上施工所需要的时间均为3天，则施工段数与施工过程数之间可能有下述三种情况:
m = n
施工过程 施工进度（天） 3 6 9 12 15 18 21 24 27 30 33
砌体墙
现浇圈梁
安装灌缝
Ⅰ-1
Ⅰ-2
Ⅰ-3
Ⅱ-1
Ⅱ-2
Ⅱ-3
Ⅲ-1
Ⅲ-2
Ⅲ-3
Ⅰ-1
Ⅰ-2
Ⅰ-3
Ⅱ-1
Ⅱ-2
Ⅱ-3
Ⅲ-1
Ⅲ-2
Ⅲ-3
Ⅰ-1
Ⅰ-2
Ⅰ-3
Ⅱ-1
Ⅱ-2
Ⅱ-3
Ⅲ-1
Ⅲ-2
Ⅲ-3
注：图中Ⅰ、Ⅱ、Ⅲ表示楼层，1、2、3表示施工段
m ＞ n
施工 过程 施工进度（天） 3 6 9 12 15 18 21 24 27 30 33 36 39 42
砌体墙
现浇 圈梁
安装 灌缝
Ⅰ-1
Ⅰ-2
Ⅰ-3
Ⅰ-4
Ⅱ-1
Ⅱ-2
Ⅱ-3
Ⅱ-4
Ⅲ-1
Ⅲ-2
Ⅲ-3
Ⅲ-4
Ⅰ-1
Ⅰ-2
Ⅰ-3
Ⅰ-4
Ⅱ-1
Ⅱ-2
Ⅱ-3
Ⅱ-4
Ⅲ-1
Ⅲ-2
Ⅲ-3
Ⅲ-4
Ⅰ-1
Ⅰ-2
Ⅰ-3
Ⅰ-4
Ⅱ-1
Ⅱ-2
Ⅱ-3
Ⅱ-4
Ⅲ-1
Ⅲ-2
Ⅲ-3
Ⅲ-4
注：图中Ⅰ、Ⅱ、Ⅲ表示楼层，1、2、3表示施工段
m ＜ n
施工过程 施工进度（天） 3 6 9 12 15 18 21 24 27 30
砌体墙
现浇圈梁
安装灌缝
Ⅰ-1
Ⅰ-2
Ⅱ-1
Ⅲ-1
Ⅱ-2
Ⅲ-1
Ⅰ-1
Ⅰ-2
Ⅱ-1
Ⅲ-1
Ⅱ-2
Ⅲ-1
Ⅰ-1
Ⅰ-2
Ⅱ-1
Ⅲ-1
Ⅱ-2
Ⅲ-1
注：图中Ⅰ、Ⅱ、Ⅲ表示楼层，1、2、3表示施工段
m ≥ n
？？？
组织群楼间的大流水施工
