(共19张PPT)
任务1.3 常用低压电器的识别3
Page 2
1、按钮
按钮的常用型号有LA4、LA10、LA18、LA19、LA25等系列。
图1-22 按钮外形图
一、主令电器
Page 3

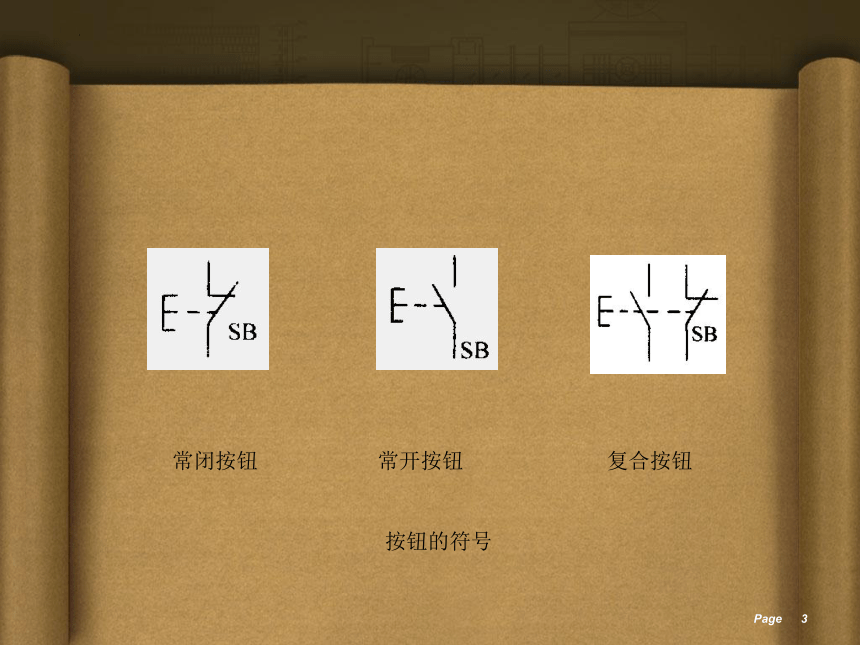

常闭按钮 常开按钮 复合按钮
按钮的符号
Page 4

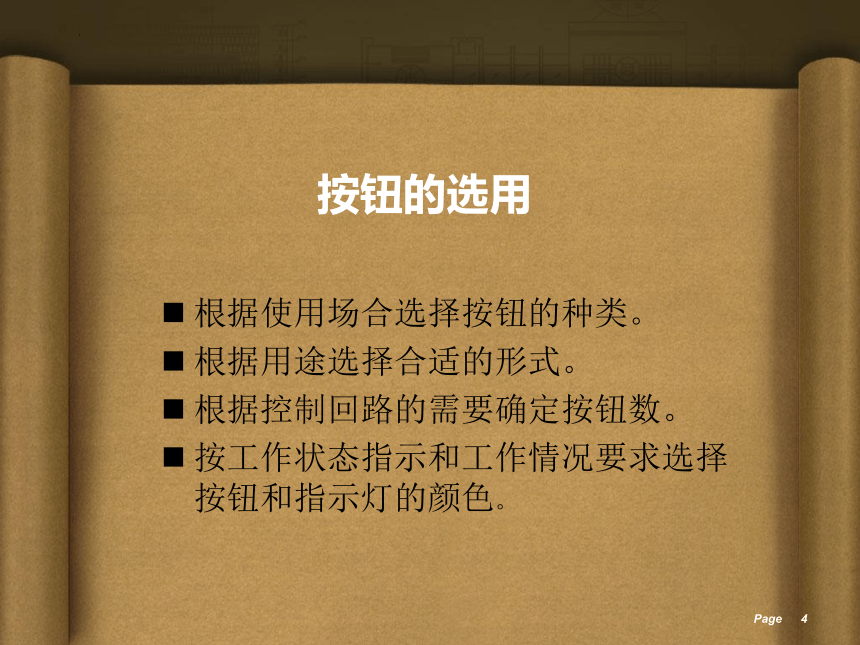

按钮的选用
根据使用场合选择按钮的种类。
根据用途选择合适的形式。
根据控制回路的需要确定按钮数。
按工作状态指示和工作情况要求选择按钮和指示灯的颜色。
Page 5

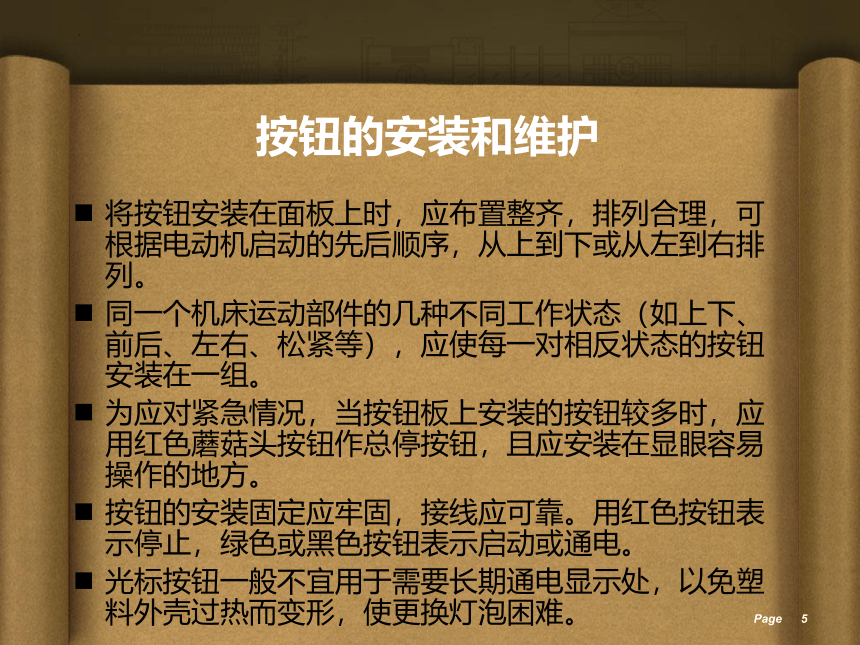

按钮的安装和维护
将按钮安装在面板上时,应布置整齐,排列合理,可根据电动机启动的先后顺序,从上到下或从左到右排列。
同一个机床运动部件的几种不同工作状态(如上下、前后、左右、松紧等),应使每一对相反状态的按钮安装在一组。
为应对紧急情况,当按钮板上安装的按钮较多时,应用红色蘑菇头按钮作总停按钮,且应安装在显眼容易操作的地方。
按钮的安装固定应牢固,接线应可靠。用红色按钮表示停止,绿色或黑色按钮表示启动或通电。
光标按钮一般不宜用于需要长期通电显示处,以免塑料外壳过热而变形,使更换灯泡困难。
Page 6

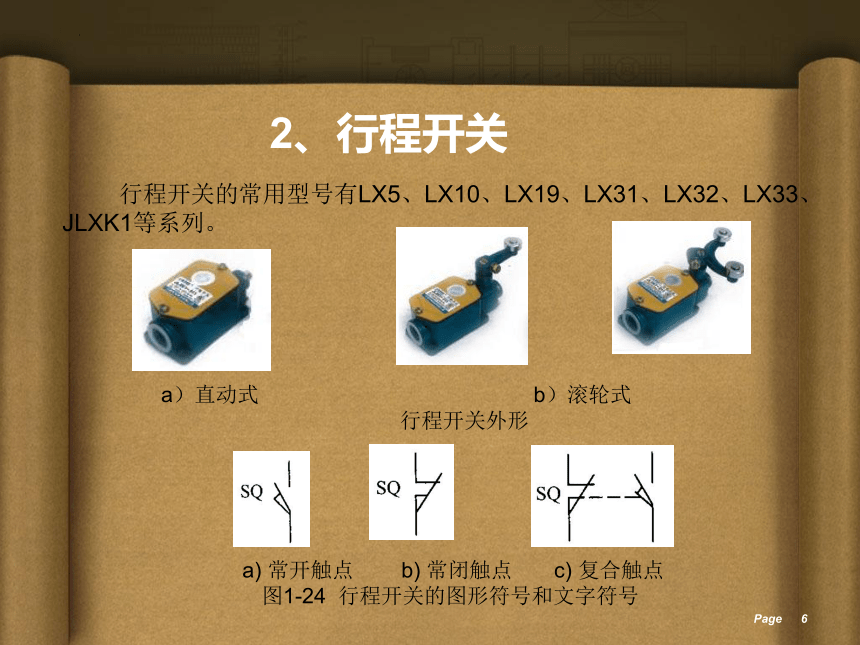

2、行程开关
行程开关的常用型号有LX5、LX10、LX19、LX31、LX32、LX33、JLXK1等系列。
a)直动式 b)滚轮式
行程开关外形
a) 常开触点 b) 常闭触点 c) 复合触点
图1-24 行程开关的图形符号和文字符号
Page 7

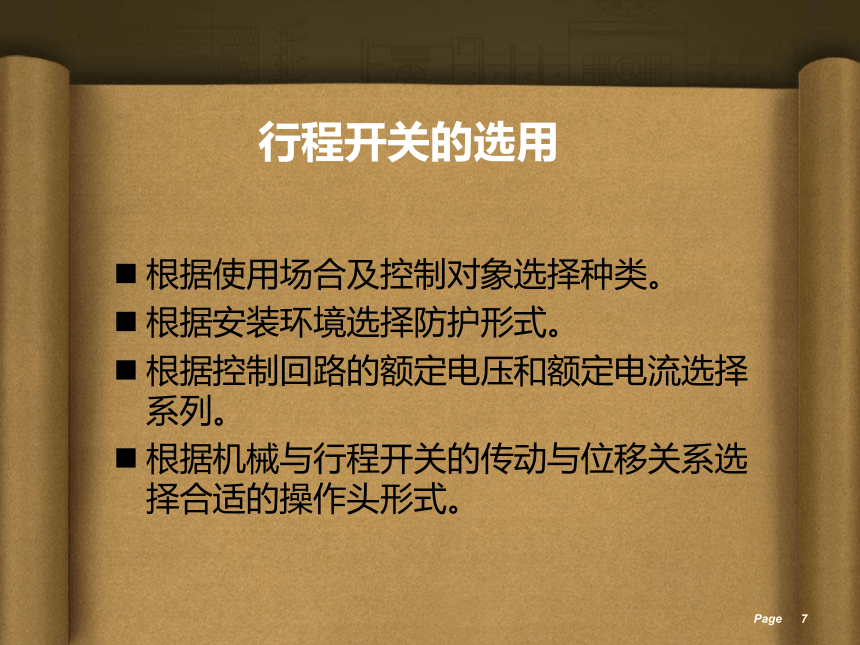

行程开关的选用
根据使用场合及控制对象选择种类。
根据安装环境选择防护形式。
根据控制回路的额定电压和额定电流选择系列。
根据机械与行程开关的传动与位移关系选择合适的操作头形式。
Page 8
行程开关的安装和维护
行程开关应牢固安装在安装板和机械设备上,不得有晃动现象。
在安装行程开关过程中,要将挡块和传动杆及滚轮的安装距离调整在适当的位置上。
Page 9
主令电器是用来接通和分断控制电路,以“命令”电动机及其他控制对象的启动、停止或工作状态变换的一类电器;
常用主令电器有按钮、行程开关等;
注意正确选用、安装和维护按钮、行程开关。
Page 10
接触器是工厂电气控制系统中一种重要的低压电器。它是利用电磁力的吸合与反向弹簧力作用使触点闭合和分断,从而使电路接通、断开的电器,是一种自动的电磁式开关。接触器有欠电压保护及零压保护功能,控制容量大,其控制对象主要是电动机,也可用于控制其他负载,如电路、电焊机等,可用于频繁操作和远距离控制,具有工作可靠,性能稳定,维护方便,使用寿命长等优点,能实现运距离操作和自动控制。
二、接触器
Page 11
KM
(a)线圈 (b)主触点 (c)辅助常开触点 (d)辅助常闭触点
图1-27 交流接触器的符号
Page 12
1、接触器的分类
在工厂电气控制中,使用最为广泛的接触器是电磁式交流接触器。
图1-26 交流接触器的外形、结构
Page 13
2、接触器的技术参数
额定电压:交流接触器的额定电压是主触点长期正常工作所能承受的最大电压。根据我国电压标准,接触器的额定电压为交流380V、660V等。
额定电流:交流接触器的额定电流是接触器在额定工作条件下允许长期通过的最大电流。我国目前生产的接触器额定电流一般小于或等于630A。
线圈额定电压:交流接触器的线圈额定电压是交流接触器线圈长期正常工作所能承受的最大电压。
Page 14
3、接触器的选用
类型的选择:根据所控制的电动机或负载电流类型来选择接触器类型,交流负载选用交流接触器,直流负载选用直流接触器。
主触点的额定电压和额定电流的选择:接触器主触点的额定电压应不小于负载电路的工作电压。主触点的额定电流应不小于负载电路的额定电流,也可根据经验公式计算。
线圈电压的选择:交流线圈电压有36V、110V、127V、220V、380V;直流线圈电压有24V、48V、110V、220V、440V。从安全角度考虑,线圈电压可选择低一些;但当控制线路简单,线圈功率较小时,为节省变压器,可选220V或380V。
触点数量及触点类型的选择:通常接触器的触点数量应满足控制支路数的要求,触点类型应满足控制线路的功能要求。
Page 15
Page 16
4、接触器的安装和维护
安装接触器时,其底面应与地面垂直,倾斜度应小于50,否则会影响接触器的工作特性。
安装接线时,不要使螺钉、垫圈、接线头等零件脱落,以免掉进接触器内部而造成卡住或短路现象。
对有灭弧室的接触器,应先将灭弧罩拆下,待安装固定好后再将灭弧罩装上。
接触器触点表面应经常保持清洁,不允许涂油。当触点表面因电弧作用形成金属小珠时,应及时铲除,但银合金表面产生的氧化膜,由于接触电阻很小,不必铲修,否则会缩短触点寿命。
要对接触器作定期检查,观察螺钉有无松动,可动部分是否灵活等。
拆装时注意不要损坏灭弧罩,带灭弧罩的交流接触器绝不允许不带灭弧罩或带破损的灭弧罩运行。
Page 17
Page 18
小 结
接触器是一种自动的电磁式开关,利用电磁力的吸合与反向弹簧力作用使触点闭合和分断,从而使电路接通、断开,是工厂电气控制系统中一种重要的低压电器;
常用的接触器有电磁式交流接触器;
交流接触器的主要技术参数有额定电压、额定电流和线圈额定电压,可根据这些参数正确选用交流接触器;
注意正确安装和维护交流接触器。
Thank you !
谢谢观赏
