(共23张PPT)
任务1.3 常用低压电器的识别4
Page 2

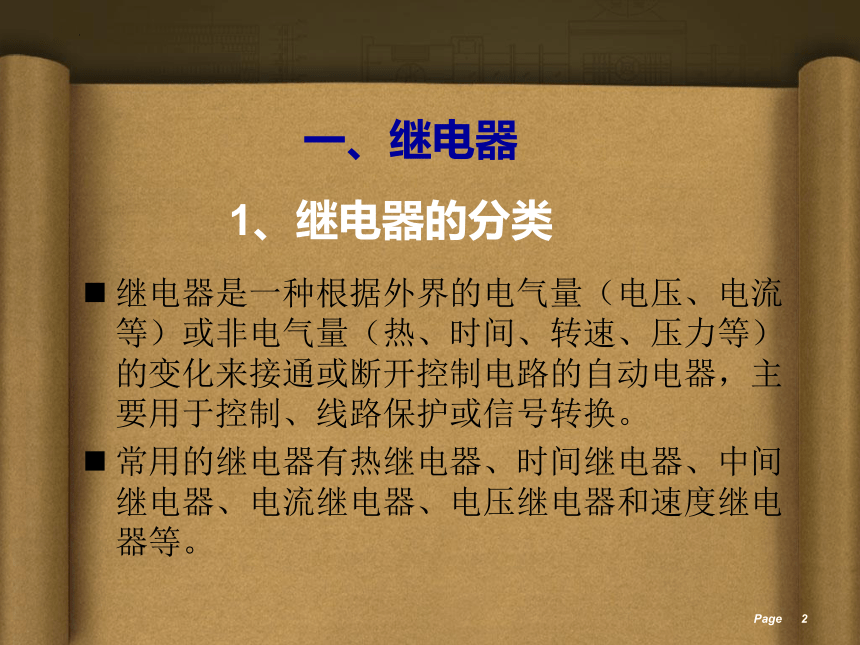

1、继电器的分类
继电器是一种根据外界的电气量(电压、电流等)或非电气量(热、时间、转速、压力等)的变化来接通或断开控制电路的自动电器,主要用于控制、线路保护或信号转换。
常用的继电器有热继电器、时间继电器、中间继电器、电流继电器、电压继电器和速度继电器等。
一、继电器
Page 3
2、热继电器
热继电器的主要产品型号有JR16、JR20、JRS1等系列。
a)结构 b) 外形及符号 c)符号
1-30 热继电器结构、外形及符号
Page 4
热继电器的技术参数
额定电压。热继电器的额定电压是热继电器触点长期正常工作所能承受的最大电压。
额定电流。热继电器的额定电流是热继电器允许装入热元件的最大额定电流。
热元件额定电流。热继电器热元件额定电流是热继电器热元件允许长期通过的最大电流。
整定电流。热继电器整定电流是长期通过热元件而热继电器不动作的最大电流。
Page 5

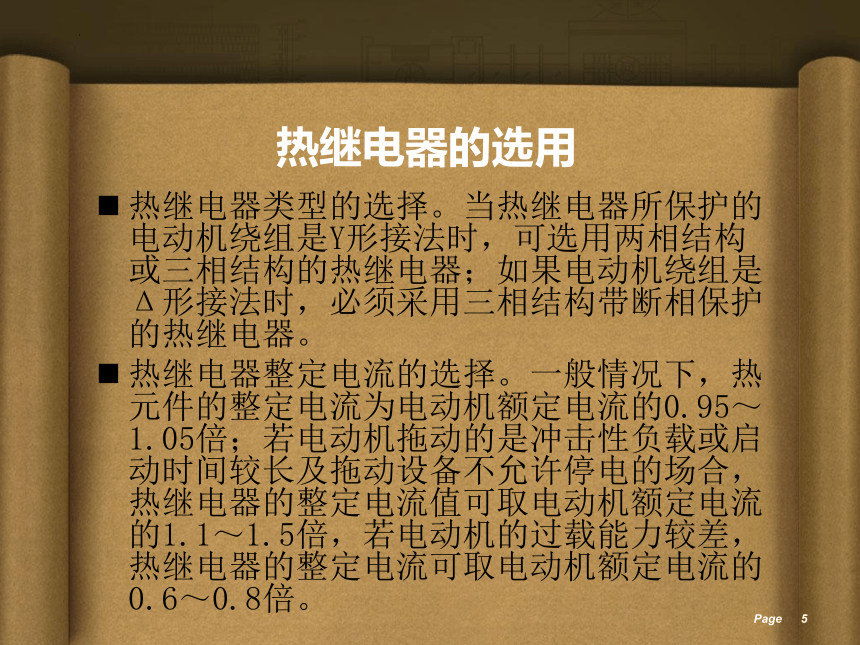

热继电器的选用
热继电器类型的选择。当热继电器所保护的电动机绕组是Y形接法时,可选用两相结构或三相结构的热继电器;如果电动机绕组是Δ形接法时,必须采用三相结构带断相保护的热继电器。
热继电器整定电流的选择。一般情况下,热元件的整定电流为电动机额定电流的0.95~1.05倍;若电动机拖动的是冲击性负载或启动时间较长及拖动设备不允许停电的场合,热继电器的整定电流值可取电动机额定电流的1.1~1.5倍,若电动机的过载能力较差,热继电器的整定电流可取电动机额定电流的0.6~0.8倍。
Page 6

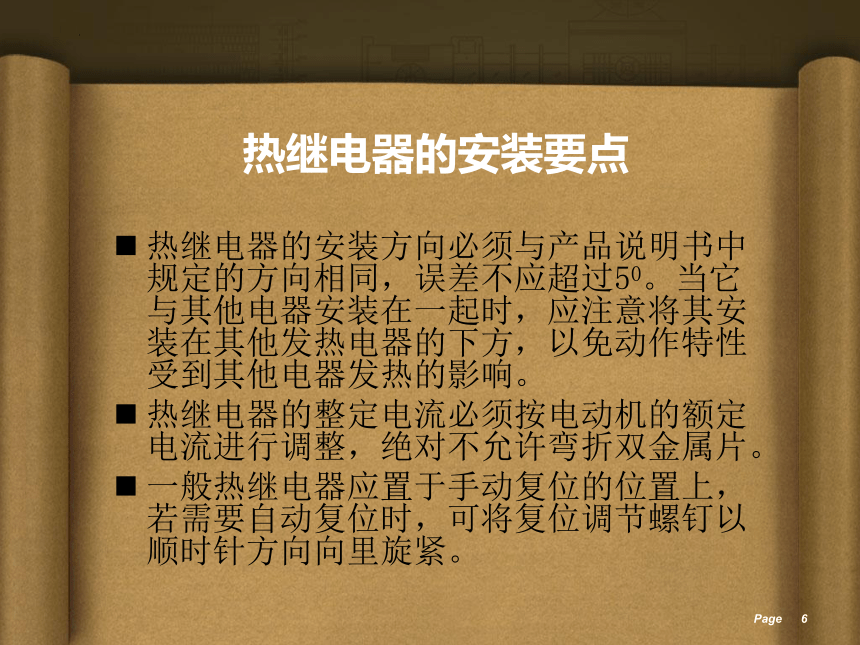

热继电器的安装要点
热继电器的安装方向必须与产品说明书中规定的方向相同,误差不应超过50。当它与其他电器安装在一起时,应注意将其安装在其他发热电器的下方,以免动作特性受到其他电器发热的影响。
热继电器的整定电流必须按电动机的额定电流进行调整,绝对不允许弯折双金属片。
一般热继电器应置于手动复位的位置上,若需要自动复位时,可将复位调节螺钉以顺时针方向向里旋紧。

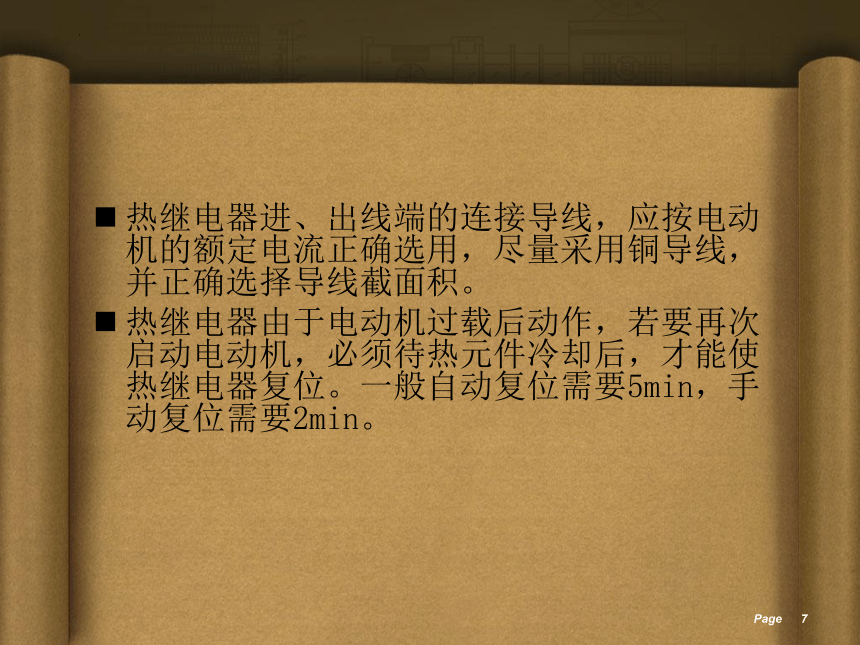

热继电器进、出线端的连接导线,应按电动机的额定电流正确选用,尽量采用铜导线,并正确选择导线截面积。
热继电器由于电动机过载后动作,若要再次启动电动机,必须待热元件冷却后,才能使热继电器复位。一般自动复位需要5min,手动复位需要2min。
Page 7
Page 8
3、时间继电器
1.时间继电器的分类

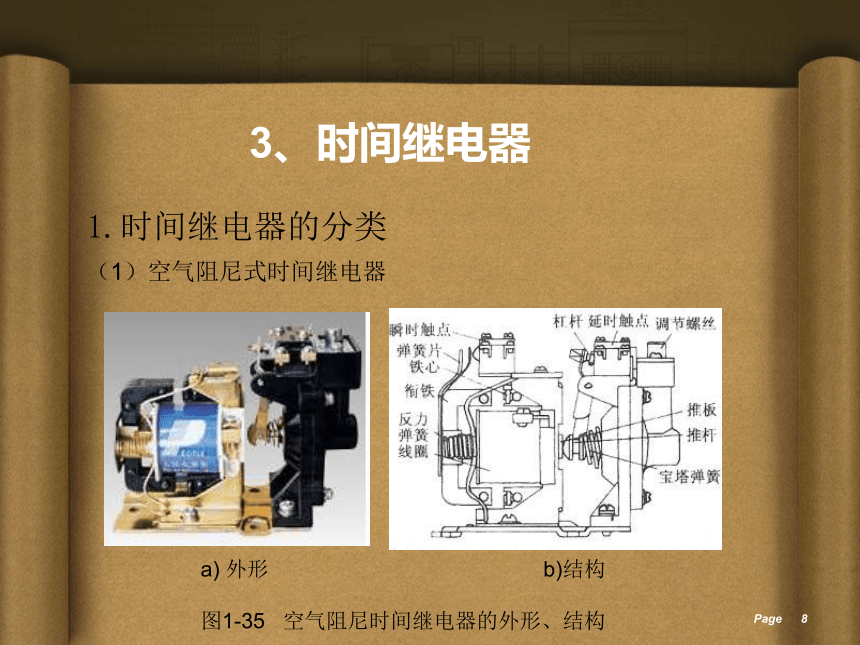

(1)空气阻尼式时间继电器
a) 外形 b)结构
图1-35 空气阻尼时间继电器的外形、结构
Page 9

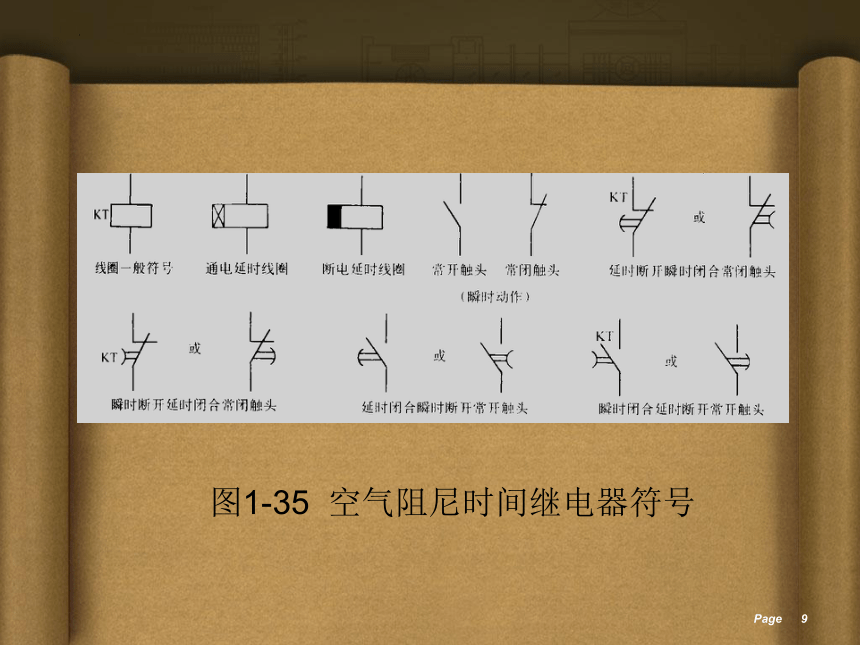

图1-35 空气阻尼时间继电器符号
Page 10
(2)电子式时间继电器与电动式时间继电器
电子式时间继电器外形 数字显示式时间继电器外形
Page 11
2.时间继电器的选用
根据系统的延时范围和精度选择时间继电器的类型和系列。在延时精度要求不高的场合,一般可选用价格较低的空气阻尼式时间继电器;反之,对精度要求较高的场合,可选用电子式时间式继电器。
根据控制线路的要求选择时间继电器的延时方式(通电延时和断电延时);同时,还必须考虑线路对瞬时动作触点的要求。
时间继电器线圈电压的选择。根据控制线路的要求来选择时间继电器的线圈电压。
Page 12
3.时间继电器的安装
时间继电器的安装方向必须与产品说明书中规定的方向相同,误差不应超过50。
通电延时和断电延时的时间应在整定时间范围内,安装时按需要进行调整,并在试车时校正。
通电延时型和断电延时型可在整定时间内自行调换。
时间继电器金属地板上的接地螺钉必须与接地线可靠连接。
Page 13
4、中间继电器
a)结构 b)外形
图1-37 中间继电器的结构、外形
a)线圈 b)常开触点 c)常闭触点
中间继电器的符号
Page 14
中间继电器选用和安装
中间继电器选用。主要根据被控制电路的电压等级,所需触点数量、种类、容量等要求来选择。
中间继电器的安装。中间继电器的安装与接触器相似。使用时由于没有主辅触点之分,其触点容量较小,与接触器的辅助触点容量相似,故大多用于控制电路。
Page 15
5、电流继电器
(b)常开触点 (c)常闭触点
电流继电器的符号
(a)线圈
图1-39 过电流继电器的外形
Page 16
过电流继电器的选用和安装
过电流继电器的选用。过电流继电器选用的一般原则是:
(1)保护中、小容量直流电动机和绕线式异步电动机时,线圈的额定电流一般可按电动机长期工作的额定电流来选择;对于频繁启动的电动机,线圈的额定电流可选大一级。
(2)过电流继电器的整定值,应考虑到动作误差,可按电动机最大工作电流的1.7~2倍来选用。
过电流继电器的安装。过电流继电器安装时,需将线圈串联在主电路中,常闭触点串联在控制电路中与接触器线圈连接,起过电流保护作用。
Page 17
6、速度继电器
速度继电器的选择。速度继电器主要根据电动机的额定转速来选择合适的系列和类型。
速度继电器的安装。速度继电器的安装应注意:
(1)速度继电器的转轴应与电动机同轴连接。
(2)速度继电器安装接线时,正反向的触点不能接错,否则不能起到反接制动时接通和断开反向电源的作用。
图1-41 速度继电器的实物及符号
(a)线圈 (b)常开触点 (c)常闭触点
Page 18
小 结
继电器是一种根据外界的电气量(电压、电流等)或非电气量(热、时间、转速、压力等)的变化来接通或断开控制电路的自动电器,主要用于控制、线路保护或信号转换;
常用继电器有热继电器、时间继电器、中间继电器、电流继电器和速度继电器等;
根据控制要求正确选用继电器,并正确安装和维护继电器。
Page 19
小 结
电阻器是电动机的启动、制动和调速控制的重要附件,常用电阻器有ZX2系列和RT系列电阻器;
频敏变阻器是一种利用铁磁材料的损耗随频率变化来自动改变等效阻值的低压电器,能使电动机实现平滑启动,常用频敏变阻器有BP系列;
电磁铁是利用电磁吸力来吸持钢铁零件,操纵、牵引机械装置以完成预期的动作,常用电磁铁有制动电磁铁、牵引电磁铁、阀用电磁铁等;
凸轮控制器是一种利用凸轮来操作动触点动作的控制电器,常用的凸轮控制器有KTJ1、KTJ12系列。
Page 20
任务实施
1、交流接触器的原理及拆装;
2、三联按钮的原理及拆装;
3、电工刀的使用;
考核评价
