任务1.3 常用低压电器的识别2
Page 2

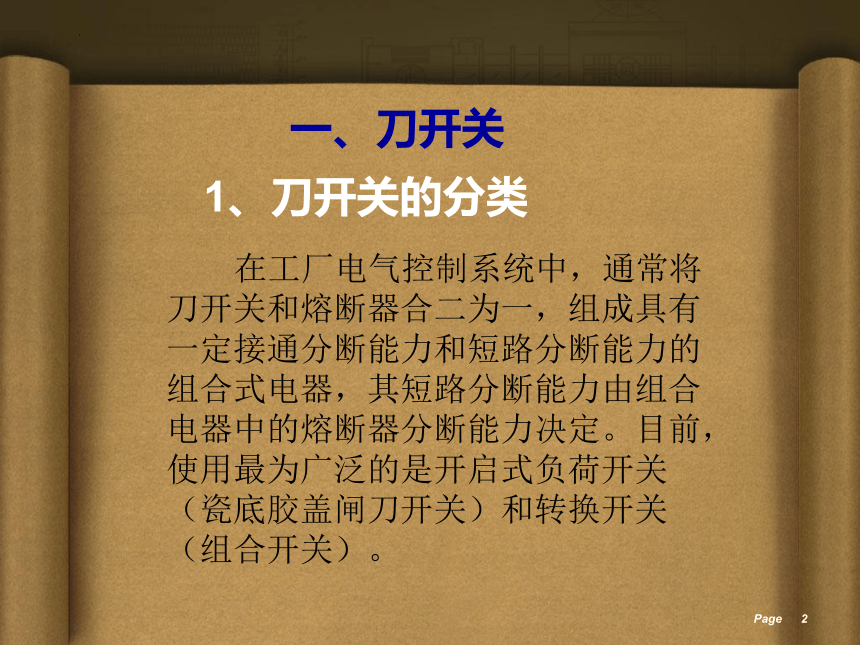

1、刀开关的分类
在工厂电气控制系统中，通常将刀开关和熔断器合二为一，组成具有一定接通分断能力和短路分断能力的组合式电器，其短路分断能力由组合电器中的熔断器分断能力决定。目前，使用最为广泛的是开启式负荷开关（瓷底胶盖闸刀开关）和转换开关（组合开关）。
一、刀开关
Page 3

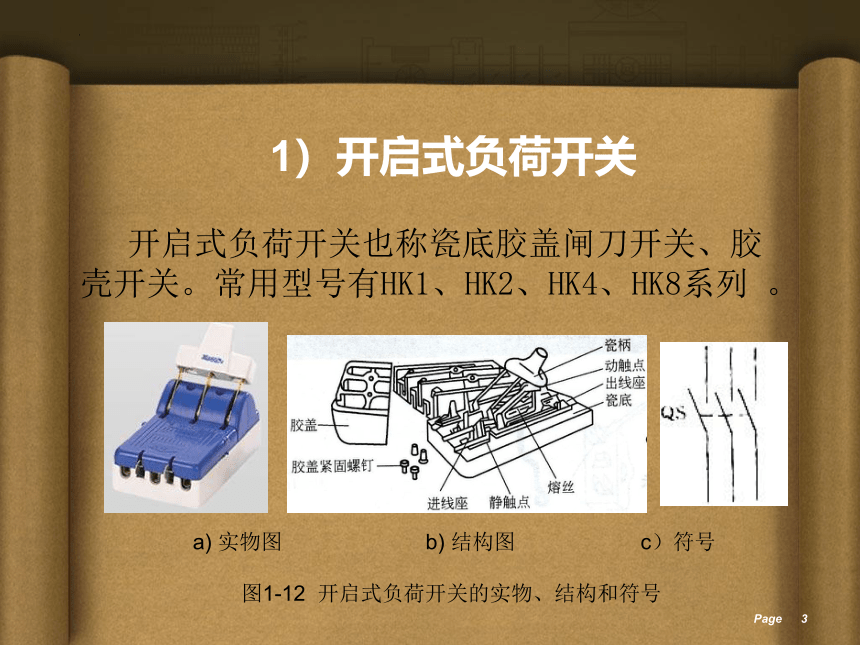

1）开启式负荷开关
开启式负荷开关也称瓷底胶盖闸刀开关、胶壳开关。常用型号有HK1、HK2、HK4、HK8系列 。
a) 实物图 b) 结构图 c）符号
图1-12 开启式负荷开关的实物、结构和符号
Page 4

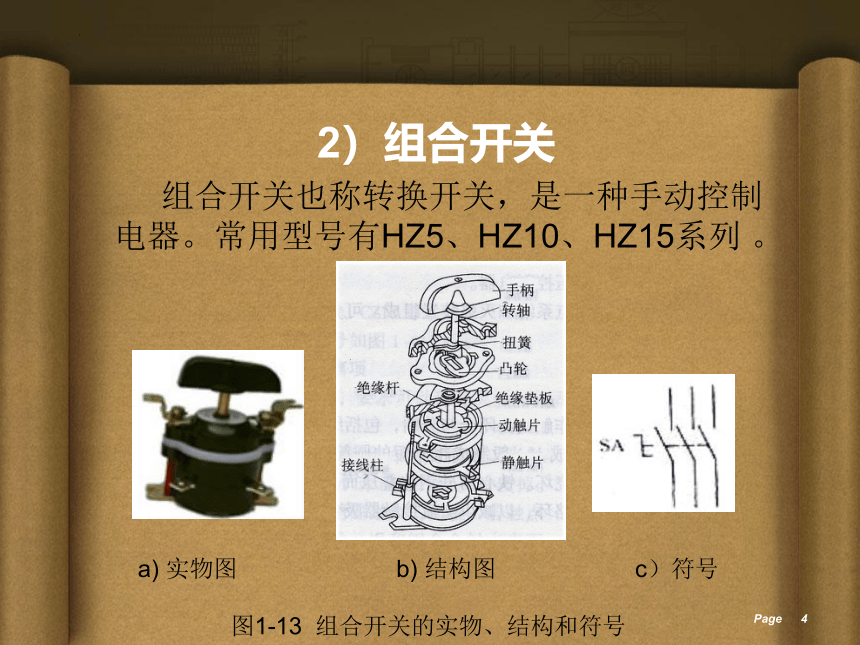

2）组合开关
组合开关也称转换开关，是一种手动控制电器。常用型号有HZ5、HZ10、HZ15系列 。
a) 实物图 b) 结构图 c）符号
图1-13 组合开关的实物、结构和符号
Page 5

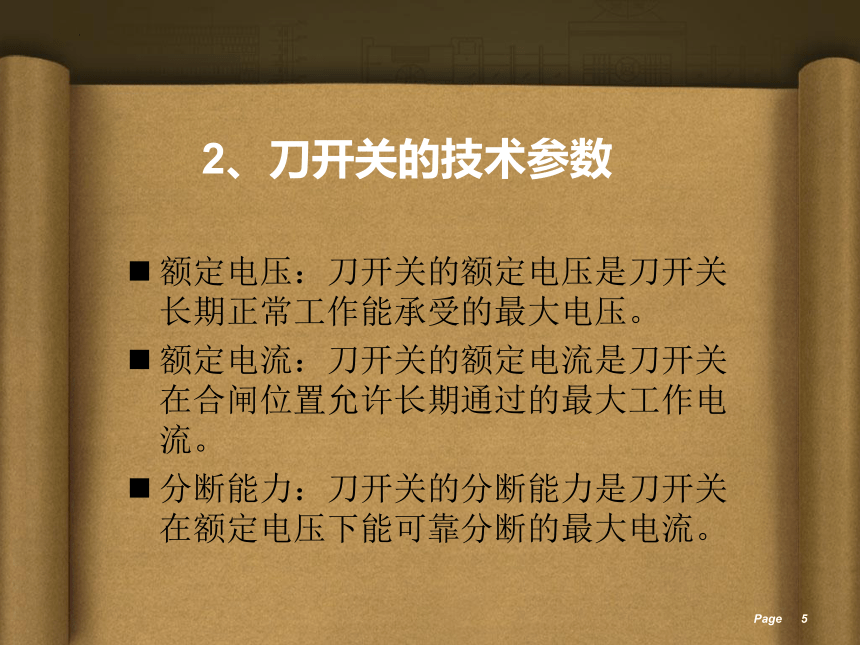

2、刀开关的技术参数
额定电压：刀开关的额定电压是刀开关长期正常工作能承受的最大电压。
额定电流：刀开关的额定电流是刀开关在合闸位置允许长期通过的最大工作电流。
分断能力：刀开关的分断能力是刀开关在额定电压下能可靠分断的最大电流。
Page 6

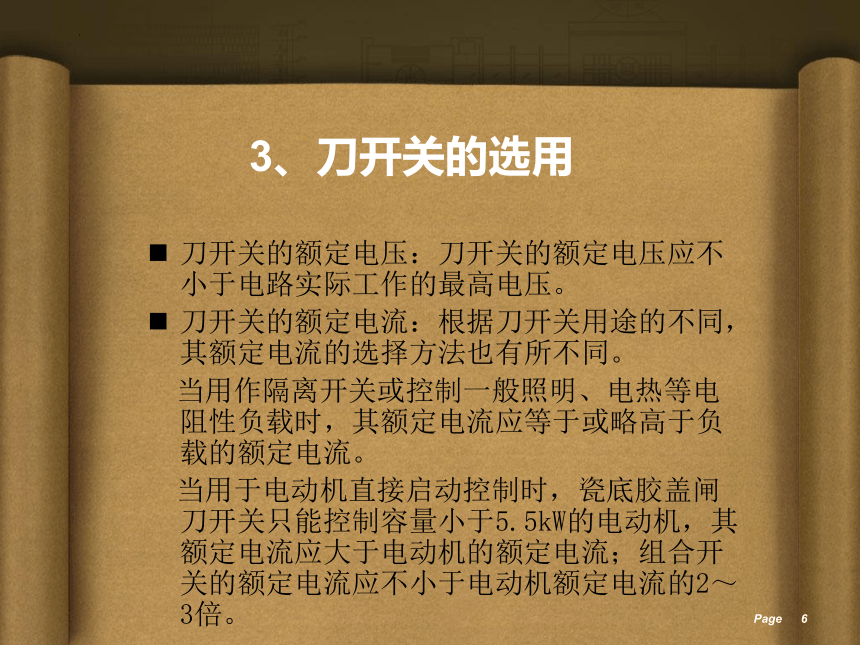

3、刀开关的选用
刀开关的额定电压：刀开关的额定电压应不小于电路实际工作的最高电压。
刀开关的额定电流：根据刀开关用途的不同，其额定电流的选择方法也有所不同。
当用作隔离开关或控制一般照明、电热等电阻性负载时，其额定电流应等于或略高于负载的额定电流。
当用于电动机直接启动控制时，瓷底胶盖闸刀开关只能控制容量小于5.5kW的电动机，其额定电流应大于电动机的额定电流；组合开关的额定电流应不小于电动机额定电流的2～3倍。
Page 7
4、刀开关的安装和维护
将开启式刀开关垂直安装在配电板上，并保证手柄向上推为合闸。不允许平装或倒装，以防止产生误合闸。
接线时，电源进线应接在开启式刀开关上面的进线端子上，负载出线接在开关下面的出线端子上，保证刀开关分断后，闸刀和熔体不带电。
开启式负荷开关必须安装熔体。安装熔体时熔体要放长一些，形成弯曲形状。
开启式负荷开关应安装在干燥、防雨、无导电粉尘的场所，其下方不得堆放易燃易爆物品。
HZ10组合开关应安装在控制箱(或壳体)内，其操作手柄最好伸出在控制箱的前面或侧面，应使手柄在水平旋转位置时为断开状态。HZ3组合开关的外壳必须可靠接地。
组合开关若需在箱内操作，开关最好装在箱内右上方，在它的上方最好不安装其他电器。否则，应采取隔离或绝缘措施。
组合开关的通断能力较低，不能用来分断故障电流。用于控制异步电动机的正反转时，必须在电动机完全停止转动后才能反向启动，且每小时的接通次数不能超过15～20次。
Page 8
Page 9
刀开关是低压供配电系统和控制系统中最常用的手动操作配电电器，常用于电源隔离，也可用于不频繁地接通和断开小电流配电电路或直接控制小容量电动机的启动和停止；
常用刀开关有开启式负荷开关和组合开关；
刀开关的主要技术参数有额定电压、额定电流，可根据这些参数正确选用刀开关；
注意正确安装和维护刀开关。
Page 10
1、低压断路器的分类
在电气控制中，塑料外壳式和漏电保护器因其结构紧凑、体积小、重量轻、价格低、安装方便和使用安全等优点，应用极为广泛。
图1-15 低压断路器符号
低压断路器又名自动空气开关或自动空气断路器，是一种重要的控制和保护电器，能自动切断故障电流并兼有控制和保护功能。
二、低压断路器
Page 11
1）塑料外壳式低压断路器
塑料外壳式低压断路器，又称装置式低压断路器，常用型号有DZ5、DZ10、DZ20等系列 。
a) 实物图 b) 结构图
图1-18 塑料外壳式低压断路器的实物、结构
Page 12
2）框架式低压断路器
框架式低压断路器，又称万能式低压断路器，常用型号有DW10、DZ16等系列。
a) 实物图 b) 结构图
图1-19 框架式低压断路器的实物、结构
Page 13
3）漏电保护器
漏电保护器又称触电保安器或漏电开关，常用型号有DZ15L、DZL系列等 。
图1-20 漏电保护器实物图
Page 14
2、低压断路器的技术参数
额定电压：低压断路器的额定电压是低压断路器长期工作正常所能承受的最大电压。
壳架等级额定电流：低压断路器的壳架等级额定电流是每一塑壳或框架中所装脱扣器的最大额定电流。
断路器额定电流：低压断路器的额定电流是脱扣器允许长期通过的最大电流。
低压断路器的技术参数还有分断能力、限流能力、动作时间和使用寿命等。
Page 15
3、低压断路器的选用
在电气设备控制系统中，常选用塑料外壳式断路器或漏电保护式断路器；在电力网主干线路中主要选用框架式断路器；在建筑物的配电系统中一般采用漏电保护器。
在考虑具体参数时，主要考虑额定电压、壳架等级额定电流和断路器额定电流3项参数，其他参数只有在特殊要求时才考虑。
Page 16
4、低压断路器的安装和维护
低压断路器应垂直安装。断路器底板应垂直于水平位置，固定后，断路器应安装平整。
板前接线的低压断路器允许安装在金属支架上或金属底板上，但板后接线的低压断路器必须安装在绝缘底板上。
电源进线应接在断路器的上母线上，而负载出线则应接在下母线上。
当低压断路器用作电源总开关或电动机的控制开关时，在断路器的电源进线侧必须加装隔离开关、刀开关或熔断器，作为明显的断开点。
为防止发生飞弧，安装时应考虑断路器的飞弧距离，并注意灭弧室上方接近飞弧距离处不跨接母线。
Page 17
Page 18
低压断路器是重要的控制和保护电器，能自动切断故障电流并兼有控制和保护功能；
常用低压断路器有塑料外壳式断路器和漏电保护器等；
低压断路器的主要技术参数有额定电压、壳架等级额定电流和断路器额定电流，可根据这些参数正确选用低压断路器；
注意正确安装和维护低压断路器。
