任务1.3 常用低压电器的识别1

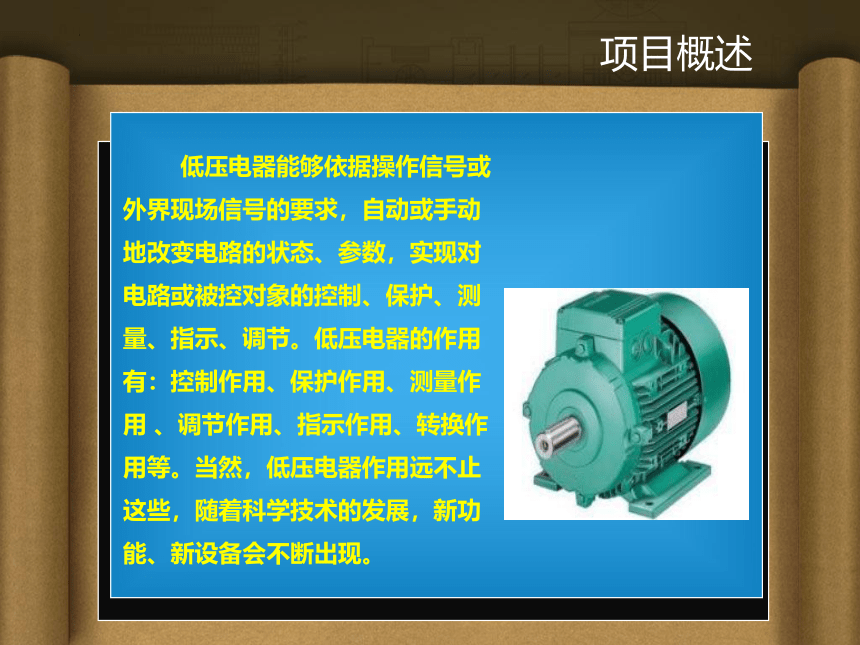

低压电器能够依据操作信号或外界现场信号的要求，自动或手动地改变电路的状态、参数，实现对电路或被控对象的控制、保护、测量、指示、调节。低压电器的作用有：控制作用、保护作用、测量作用 、调节作用、指示作用、转换作用等。当然，低压电器作用远不止这些，随着科学技术的发展，新功能、新设备会不断出现。
项目概述
任务展示
01
任务描述
02
任务目标
03
知识准备
04
任务实施
05
考核评价
06

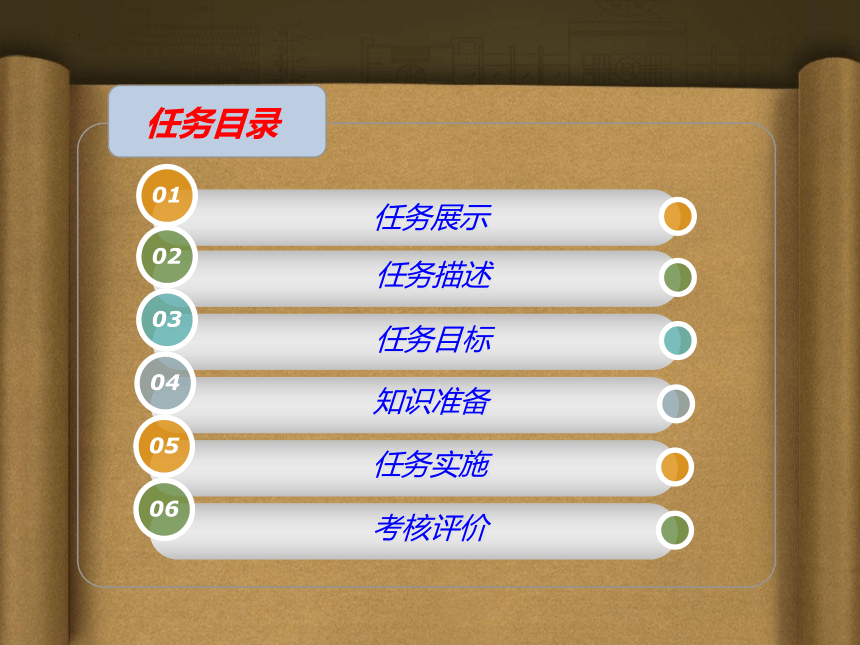

任务目录

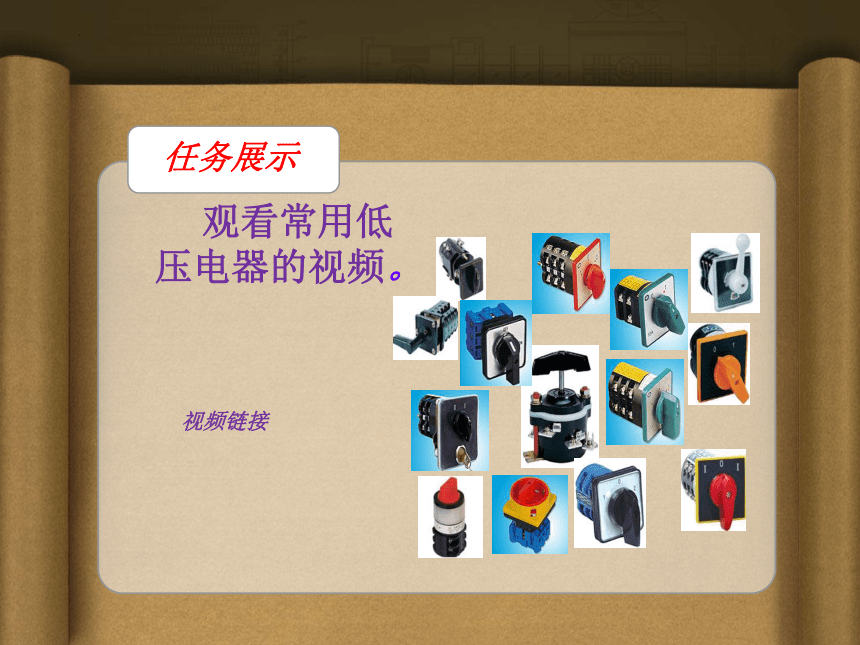

任务展示
观看常用低压电器的视频。
视频链接

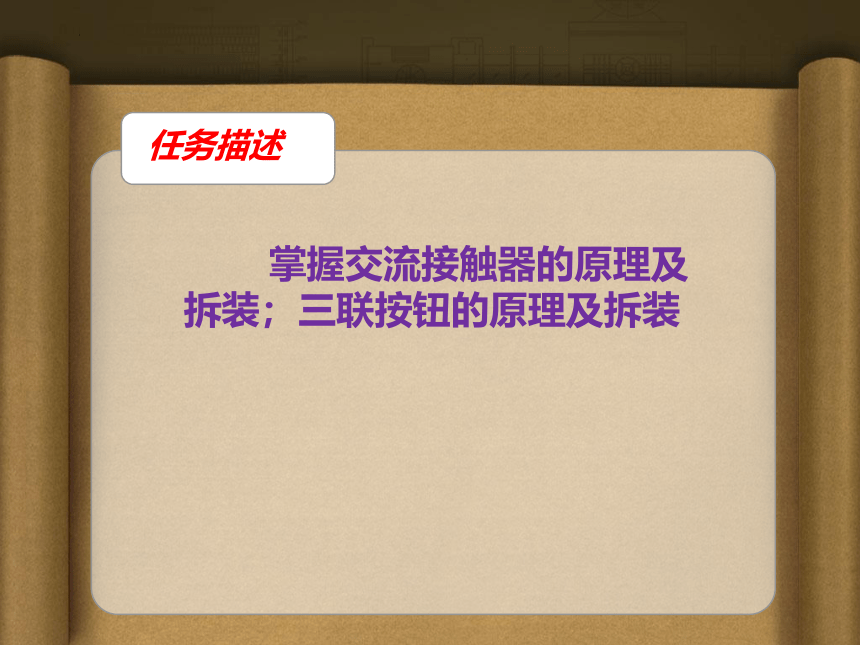

任务描述
掌握交流接触器的原理及拆装；三联按钮的原理及拆装

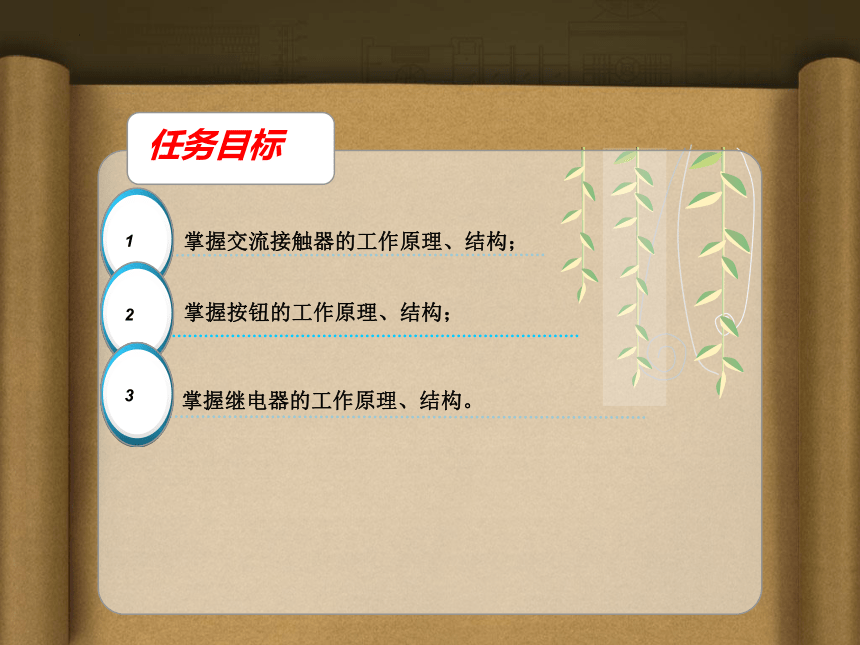

任务目标
1
掌握按钮的工作原理、结构；
2
掌握继电器的工作原理、结构。
3
掌握交流接触器的工作原理、结构；
Page 7

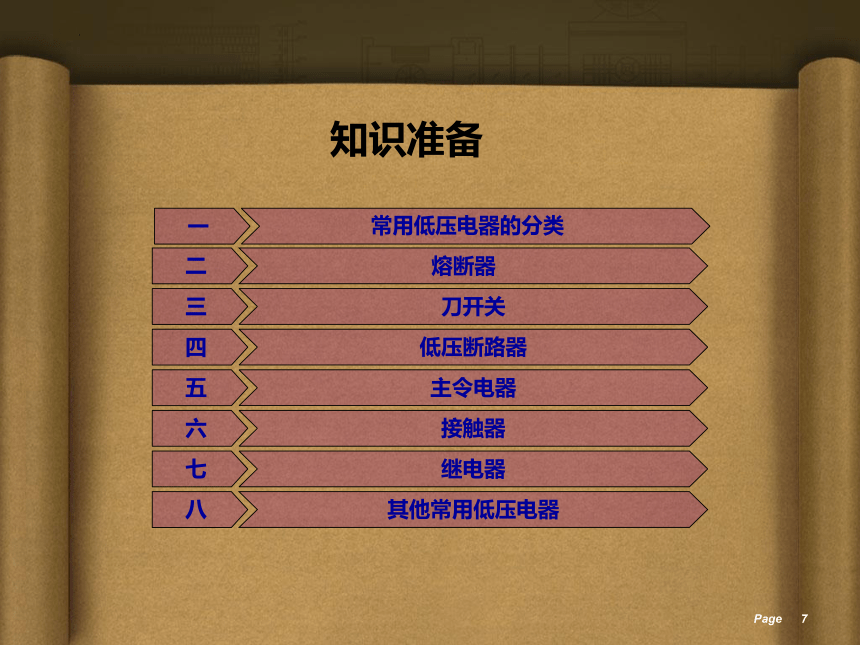

知识准备
一
常用低压电器的分类
三
刀开关
四
低压断路器
五
主令电器
六
接触器
七
继电器
八
其他常用低压电器
二
熔断器
Page 8

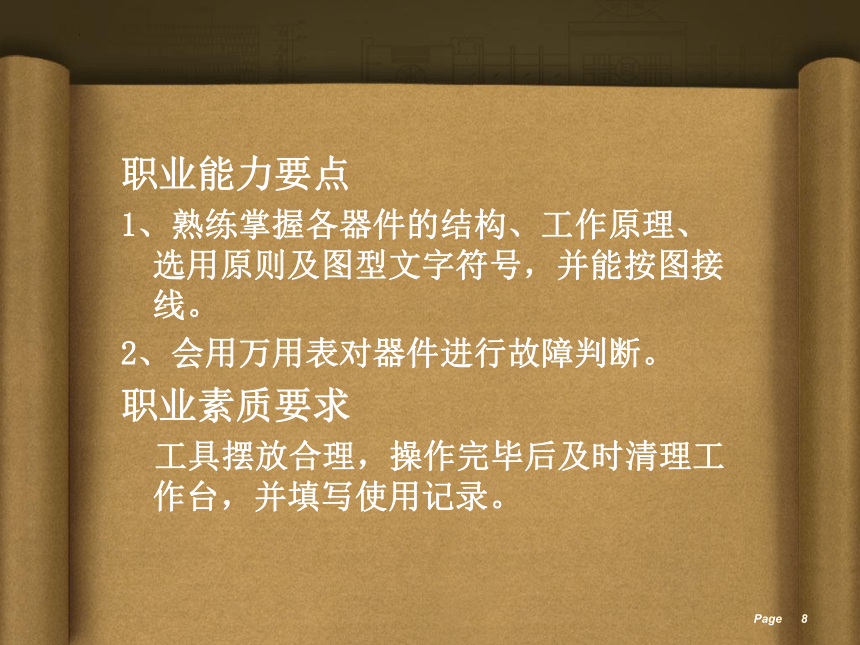

职业能力要点
1、熟练掌握各器件的结构、工作原理、选用原则及图型文字符号，并能按图接线。
2、会用万用表对器件进行故障判断。
职业素质要求
工具摆放合理，操作完毕后及时清理工作台，并填写使用记录。
Page 9

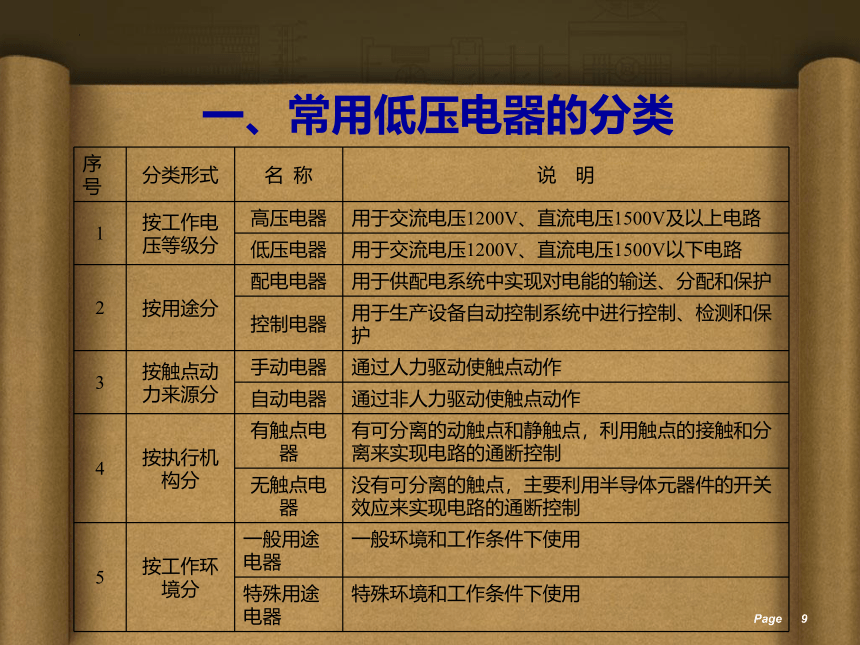

一、常用低压电器的分类
序号 分类形式 名 称 说 明
1 按工作电压等级分 高压电器 用于交流电压1200V、直流电压1500V及以上电路
低压电器 用于交流电压1200V、直流电压1500V以下电路
2 按用途分 配电电器 用于供配电系统中实现对电能的输送、分配和保护
控制电器 用于生产设备自动控制系统中进行控制、检测和保护
3 按触点动力来源分 手动电器 通过人力驱动使触点动作
自动电器 通过非人力驱动使触点动作
4 按执行机构分 有触点电器 有可分离的动触点和静触点，利用触点的接触和分离来实现电路的通断控制
无触点电器 没有可分离的触点，主要利用半导体元器件的开关效应来实现电路的通断控制
5 按工作环境分 一般用途电器 一般环境和工作条件下使用
特殊用途电器 特殊环境和工作条件下使用
Page 10
种 类 适 用 场 合 工作要求 举 例
低压 配电 电器 用于低压配电系统中，对电器及用电设备进行保护和通断、转换电源或负载 工作可靠，在系统发生异常情况下动作准确，并有足够的热稳定性和动稳定性 熔断器、刀开关、低压断路器等
低压 控制 电器 用于低压电力传动、自动控制系统和用电设备中，使其达到预期的工作状态 体积小，重量轻，工作可靠 按钮、行程开关、接触器、继电器等
低压配电电器和低压控制电器
Page 11
1、熔断器的分类
低压熔断器的种类不同，其特性和使用场合也有所不同，常用的熔断器有瓷插式熔断器、螺旋式熔断器、有填料封闭管式熔断器、快速熔断器等。
二、 熔断器
Page 12
1）瓷插式熔断器
图1-1 熔断器的符号
a) 实物图 b) 结构图
图1-4 瓷插式熔断器的实物和结构图
瓷插式熔断器也称半封闭插入式熔断器，常用型号有RC1A系列。
Page 13
2）螺旋式熔断器
a) 实物图 b) 熔体 c) 结构图
图1-5 螺旋式熔断器的实物和结构图
螺旋式熔断器常用型号有RL1、RL2、RL6、RL7、RLS1、RLS2系列。
Page 14
3）有填料封闭管式熔断器
有填料封闭管式熔断器常用型号有RT12、RT14、RT15、RT17系列。
a) 实物图 b) 结构图
图1-6 有填料封闭管式熔断器的实物和结构图
Page 15
4）快速熔断器
快速熔断器常用型号有RS0、RS3、RLS1、RLS2系列。
a) 实物图 b) 结构图
图1-7 快速熔断器的实物和结构图
Page 16
2、熔断器的技术参数
额定电压：熔断器的额定电压是熔断器长期正常工作能承受的最大电压。
熔断器额定电流：熔断器额定电流是熔断器（绝缘底座）允许长期通过的电流。一个额定电流等级的熔断器可以配若干个额定电流等级的熔体。
熔体额定电流：熔断器熔体额定电流是熔体长期正常工作而不熔断的电流。熔体的额定电流不能大于熔断器的额定电流。
Page 17
3、熔断器的选用
低压熔断器的额定电压：低压熔断器的额定电压应不小于电路的工作电压。
低压熔断器的额定电流：低压熔断器的额定电流应不小于所装熔体的额定电流。
熔体的额定电流：根据低压熔断器保护对象的不同，熔体额定电流的选择方法也有所不同。
Page 18
4、熔断器的安装与维护
安装低压熔断器时应保证熔体和夹头以及夹头和夹座接触良好，并具有额定电压、额定电流值标志。
瓷插式熔断器应垂直安装，螺旋式熔断器的电源线应接在瓷底座的下接线座上，负载线应接在螺纹壳的上接线座上。
安装熔体时，必须保证接触良好，不允许有机械损伤。若熔体为熔丝时，应预留安装长度，固定熔丝的螺丝应加平垫圈，将熔丝两端沿压紧螺丝顺时针方向绕一圈，压在垫圈下，拧紧螺钉的力应适当，以保证接触良好。同时注意不能损伤熔丝，以免减小熔体的截面积，产生局部发热而产生误动作。
Page 19
更换熔体或熔管时，必须切断电源，尤其不允许带负荷操作，以免发生电弧灼伤。因熔体烧 断后 外壳温度很高，容易烫伤，因此不要直 接用手拔 管状熔体。RL系列熔断器，熔断管 不能倒装。
熔断器兼作隔离器件使用时应安装在控制开关的电源进线端；若仅做短路保护用，应装在控制开关的出线端。
安装熔断器除保证适当的电气距离外，还应保证安装位置间有足够的间距，以便于拆卸、更换熔体
Page 20
小 结
低压熔断器是低压供配电系统和控制系统中最常用的安全保护电器，主要用于短路保护，有时也可用于过载保护；
常用低压熔断器有瓷插式熔断器、螺旋式熔断器、有填料封闭管式熔断器、快速熔断器；
熔断器的主要技术参数有额定电压、额定电流和熔体的额定电流，可根据这些参数正确选用熔断器；
注意正确安装和维护熔断器。
Thank you !
谢谢观赏
