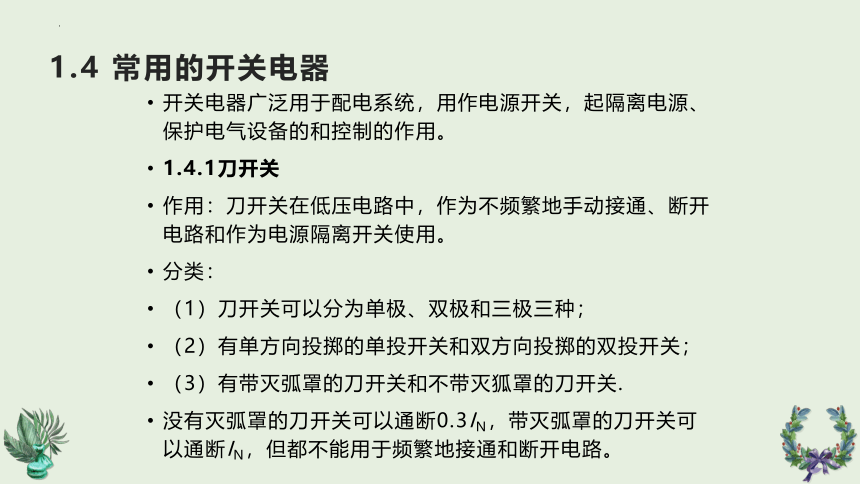

1.4 常用的开关电器
开关电器广泛用于配电系统，用作电源开关，起隔离电源、保护电气设备的和控制的作用。
1.4.1刀开关
作用：刀开关在低压电路中，作为不频繁地手动接通、断开电路和作为电源隔离开关使用。
分类：
（1）刀开关可以分为单极、双极和三极三种；
（2）有单方向投掷的单投开关和双方向投掷的双投开关；
（3）有带灭弧罩的刀开关和不带灭狐罩的刀开关.
没有灭弧罩的刀开关可以通断0.3in，带灭弧罩的刀开关可以通断in，但都不能用于频繁地接通和断开电路。
1.4 常用的开关电器
Q
刀开关主要由手柄、触刀、静插座和绝缘底座组成。
刀开关在安装时，手柄要向上推为合闸，不得倒装或平装，避免由于重力下落引起误动作和合闸。
接线时，应将电源线接在上端，负载线接在下端。
刀开关的选择：应使其额定电压等于或大于电路的额定电压，其额定电流大于或等于线路的额定电流，当用刀开关控制电动机时，其额定电流要大于电动机额定电流的三倍。

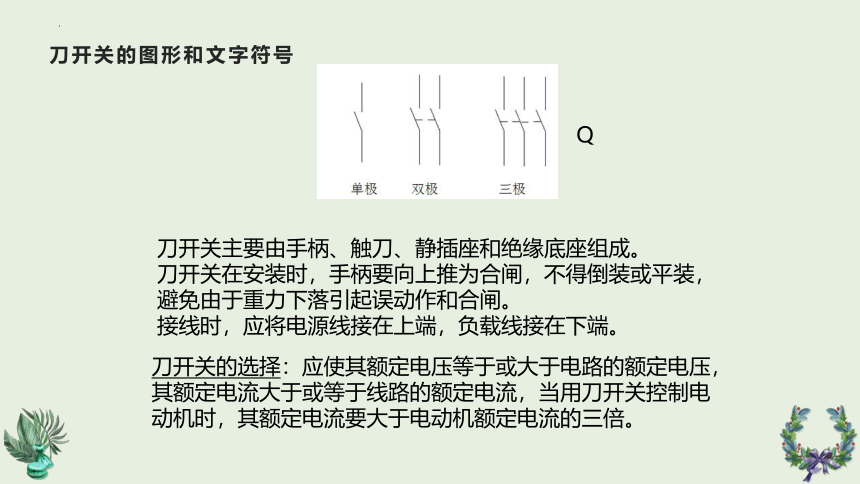

刀开关的图形和文字符号

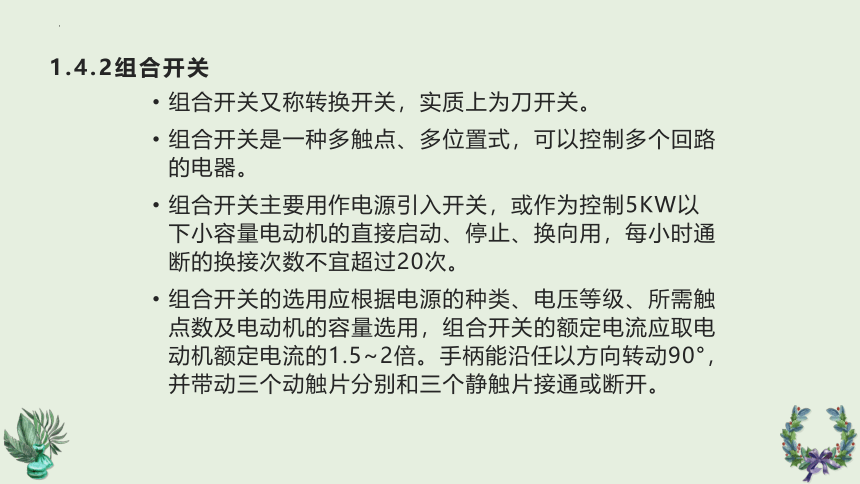

组合开关又称转换开关，实质上为刀开关。
组合开关是一种多触点、多位置式，可以控制多个回路的电器。
组合开关主要用作电源引入开关，或作为控制5kw以下小容量电动机的直接启动、停止、换向用，每小时通断的换接次数不宜超过20次。
组合开关的选用应根据电源的种类、电压等级、所需触点数及电动机的容量选用，组合开关的额定电流应取电动机额定电流的1.5~2倍。手柄能沿任以方向转动90°，并带动三个动触片分别和三个静触片接通或断开。
1.4.2组合开关
1-手柄
2-转轴
3-弹簧
4-凸轮
5-绝缘垫板
6-动触片
7-静触片
8-接线柱
9-绝缘杆
外形 结构

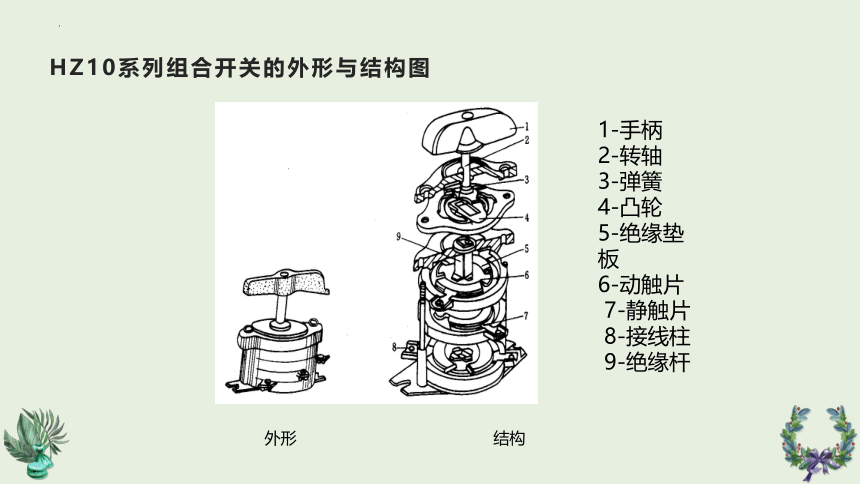

HZ10系列组合开关的外形与结构图

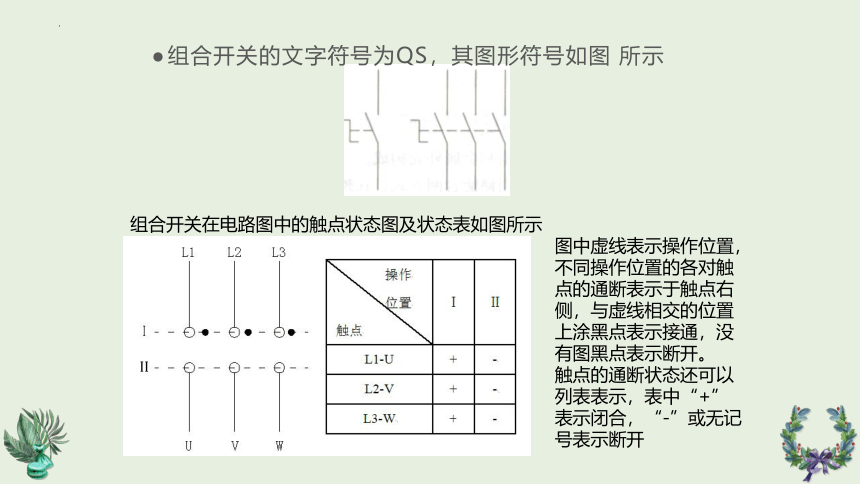

组合开关在电路图中的触点状态图及状态表如图所示
图中虚线表示操作位置，不同操作位置的各对触点的通断表示于触点右侧，与虚线相交的位置上涂黑点表示接通，没有图黑点表示断开。
触点的通断状态还可以列表表示，表中“+”表示闭合，“-”或无记号表示断开
组合开关的文字符号为QS，其图形符号如图 所示

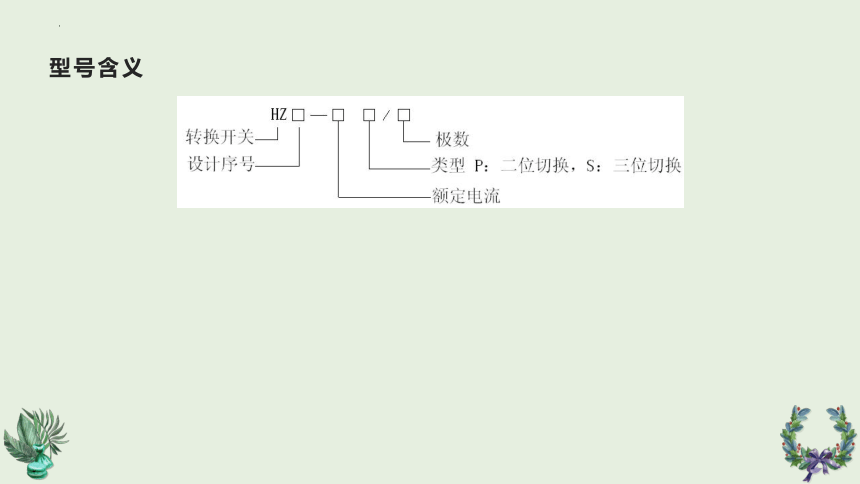

型号含义
开启式负荷开关又称胶盖瓷底开关，主要用作电气照明电路和电热电路的控制开关。
与刀开关相比，负荷开关增设了保险丝和防护外壳胶盖，负荷开关内部装设了保险丝，可以实现短路保护，由于有胶盖，在分断电路时产生的电弧不致飞出，同时防止极间飞弧造成相间短路。
其选择和安装注意事项和普通刀开关相同，电源进线应接在静插座一边的进线端，用电设备应接在动触刀一边的出线端，当刀开关断开时，闸刀和保险丝均不带电，以保证更换保险丝时的安全。
1.4.3开启式负荷开关
1-胶盖 2-胶盖固定螺钉 3-进线座 4-静插座 5-熔丝
6-瓷底板 7-出线座 8-动触刀 9-瓷柄
开启式负荷开关的文字符号为QL，图形符号如图所示
HK系列开启式负荷开关结构
1-熔断器 2-夹座 3-闸刀 4-手柄
5-转轴 6-速动弹簧
1.结构特点
封闭式负荷开关又叫铁壳开关。
铁壳开关主要由刀开关、熔断器、灭弧装置、操作机构和金属外壳构成。
三相动触刀固定在一根绝缘的方轴上，通过操作手柄操纵。
操作机构采用储能合闸方式，在操作机构中装有速动弹簧，使开关迅速通断电路，其通断速度与操作手柄的操作速度无关，有利于迅速断开电路，熄灭电弧。
操作机构装有机械联锁，保证盖子打开时手柄不能合闸，当手柄处于闭合位置时，盖子不能打开，以保证操作安全。
1.4.4封闭式负荷开关
型号含义：
2．选择及使用注意事项
在选择半封闭式负荷开关时，应使其额定电压等于或大于电路的额定电压，其额定电流大于或等于线路的额定电流，当用半封闭式负荷开关控制电动机时，其额定电流应是电动机额定电流的2倍。
半封闭式负荷开关在使用中应注意：开关的金属外壳应可靠地接地，防止外壳漏电；接线时应将电源进线接在静触座的接线端子，负荷接在熔断器一侧。
倒顺开关用于控制电动机的正反转及停止。它由带静触点的基座、带动触点的鼓轮和定位机构组成。开关有三个位置：向左45 （正转）、中间（停止）、向右45 （反转）。
图中虚线表示操作位置，不同操作位置的各对触点的通断表示于触点右侧，于虚线相交的位置上涂黑点表示接通，没有黑点表示断开。
触点的通断状态还可以列表表示，
操作位置 触点 Ⅰ正转 Ⅱ停止 Ⅲ反转
L1-U + - +
L2-V + - -
L3-W + - -
L2-W - - +
L3-V - - +
表中“+”表示闭合，“-”或无记号表示断开
1.4.5倒顺开关
低压断路器俗称低压自动开关，它用于不频繁地接通和断开电路，而且当电路发生过载、断路或失压等故障时，能自动断开电路。
低压断路器的文字为qf，其图形符号如图所示
1．低压断路器的结构和工作原理
低压断路器的结构主要包括三部分：带有灭弧装置的主触点、脱扣器和操作机构
1.4.6低压断路器与智能型断路器
1-弹簧 2-主触点 3-传动杆 4-锁扣 5-轴 6-电磁脱扣器 7-杠杆 8、10-衔铁 9-弹簧 11-欠压脱扣器 12-双金属片 13-发热元件
主触点由操作机构手动或电动合闸，当操作机构处于闭合位置时，可由自由脱扣器进行脱扣，将主触点断开。
（1）当线路上出现短路故障时，其过流脱扣器动作，使开关跳闸，进行短路保护。
（2）出现过负荷时，串联在主电路的加热电阻丝加热，双金属片弯曲带动自由脱扣器动作，使开关跳闸，进行过载保护。
（3）当主电路电压消失或降低到一定的数值，欠压脱扣器的衔铁释放，衔铁的顶板推动自由脱扣器，使断路器跳闸，进行欠压和失压保护。
（4）有的低压断路器还有分励脱扣器，主要用于远距离操作，按下SB分励脱扣器的衔铁吸合，推动自由脱扣器动作，低压断路器跳闸，主电路断开后，分励脱扣器的线圈断电，分励脱扣器的线圈不允许长期通电
低压断路器的结构和接线图
低压断路器按结构型式有塑壳式（装置式）低压断路器和万能式（框架式）低压断路器。
塑壳式低压断路器具有模压绝缘材料制成的封闭型外壳，将所有构件组装在一起。作为配电、电动机和照明电路的过载及短路保护，也可以作为电动机不频繁的启动用。
低压断路器的操作手柄有三个位置：
（1）合闸位置，手柄扳向上边，自由脱扣器锁住，触点在闭合状态。
（2）自由脱扣位置，自由脱扣器脱扣，手柄移至中间位置，触点断开。
（3）分闸和再扣位置，手柄扳向下边，触点在断开位置，自由脱扣器被锁住，完成“再扣”操作，为下次合闸做好准备。
如果断路器自动跳闸后，不将手柄扳向再扣位置（即分闸位置），而直接合闸是合不上的。
2．低压断路器的类型
1-触点 2-灭弧罩 3-操作机构 4-外壳 5-脱扣器
DZ20型系列塑壳式低压断路器
1-操作手柄 2-自由脱扣器 3-失压脱扣器 4-过流脱扣器电流调节螺母
5-过流脱扣器 6-辅助触点 7-灭弧罩
DW 型万能式（框架式）低压断路器外型结构
熔断器是一种结构简单，使用方便，价格低廉的保护电器，广泛用于供电线路和电气设备的短路保护。
熔断器串入电路，当电路发生短路或过载时，通过熔断器的电流超过限定的数值后，由于电流的热效应，使熔体的温度急剧上升，超过熔体的熔点，熔断器中的熔体熔断而分断电路，从而保护了电路和设备。
熔断器的图形符号和文字符号如图 所示
1.5 熔断器
