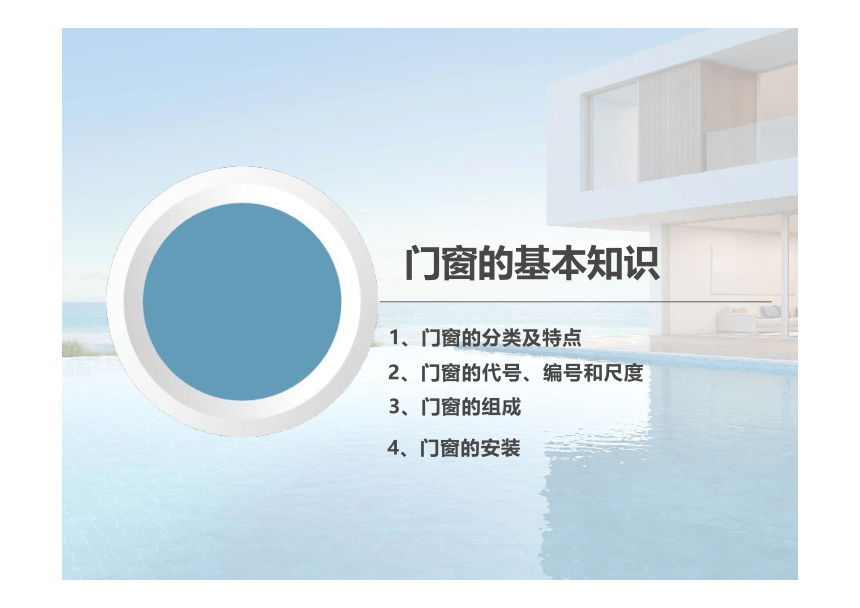

建 筑 构 造 与 识 图
1、门窗的分类及特点
2、门窗的代号、编号和尺度
3、门窗的组成
4、门窗的安装
门窗的基本知识

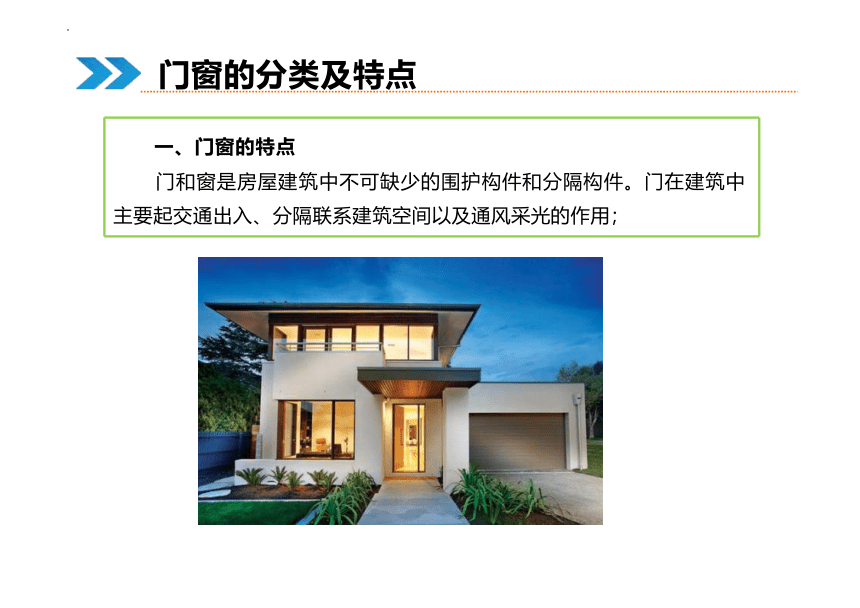

一、门窗的特点
门和窗是房屋建筑中不可缺少的围护构件和分隔构件。门在建筑中
主要起交通出入、分隔联系建筑空间以及通风采光的作用；
门窗的分类及特点

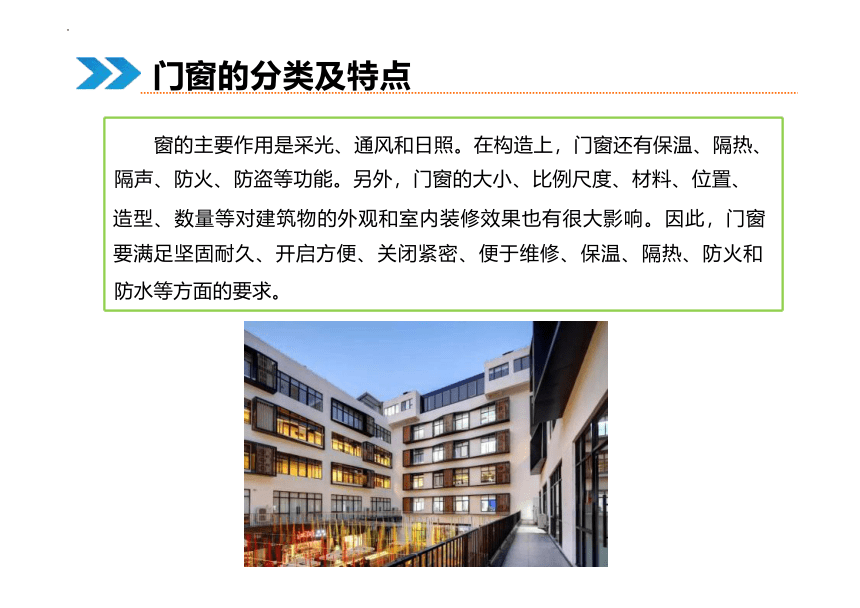

窗的主要作用是采光、通风和日照。在构造上，门窗还有保温、隔热、
隔声、防火、防盗等功能。另外，门窗的大小、比例尺度、材料、位置、
造型、数量等对建筑物的外观和室内装修效果也有很大影响。因此，门窗
要满足坚固耐久、开启方便、关闭紧密、便于维修、保温、隔热、防火和 防水等方面的要求。
门窗的分类及特点

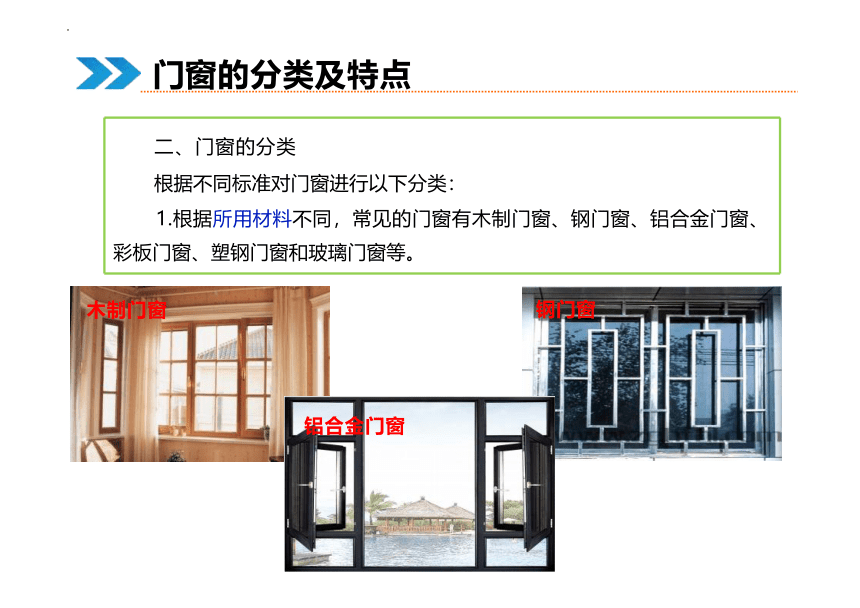

二、门窗的分类
根据不同标准对门窗进行以下分类：
1.根据所用材料不同，常见的门窗有木制门窗、钢门窗、铝合金门窗、
彩板门窗、塑钢门窗和玻璃门窗等。
木制门窗
钢门窗
铝合金门窗
门窗的分类及特点

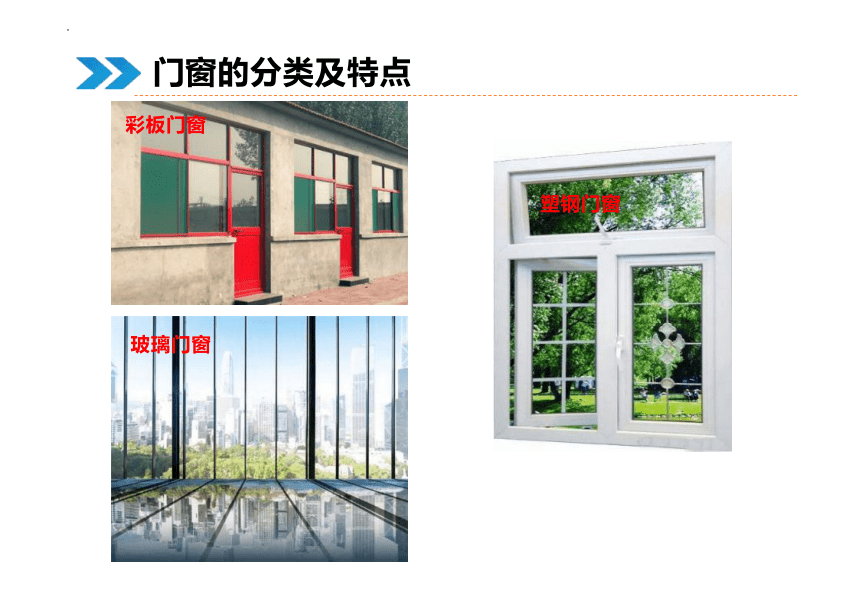

塑钢门窗
玻璃门窗
彩板门窗
门窗的分类及特点

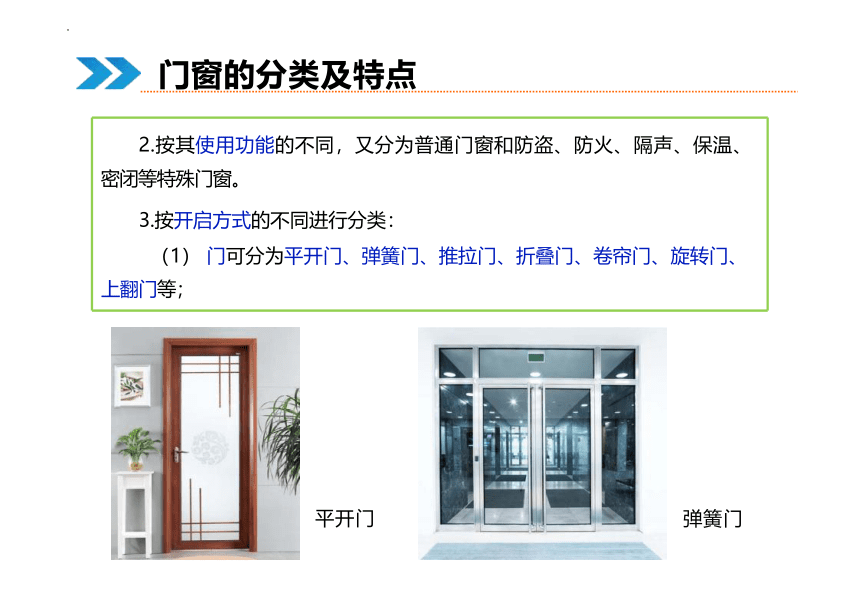

2.按其使用功能的不同，又分为普通门窗和防盗、防火、隔声、保温、
密闭等特殊门窗。
3.按开启方式的不同进行分类：
（1） 门可分为平开门、弹簧门、推拉门、折叠门、卷帘门、旋转门、
上翻门等；
门窗的分类及特点

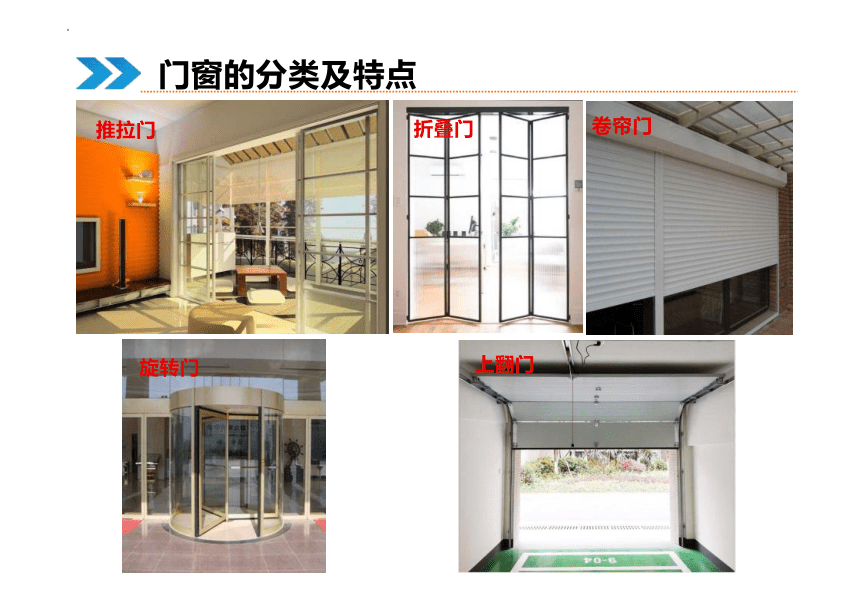

弹簧门
平开门
推拉门
上翻门
卷帘门
旋转门
折叠门
门窗的分类及特点
固定窗

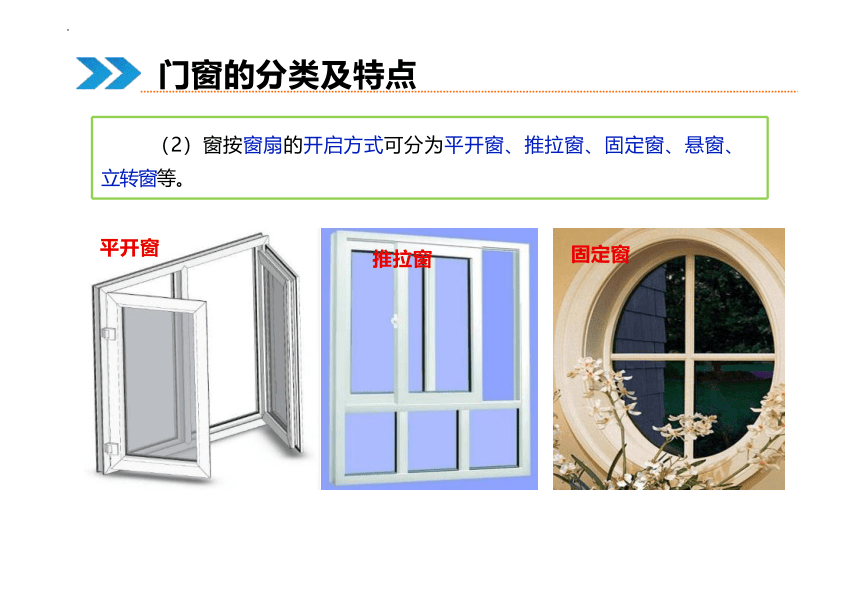

（2）窗按窗扇的开启方式可分为平开窗、推拉窗、固定窗、悬窗、
立转窗等。
门窗的分类及特点

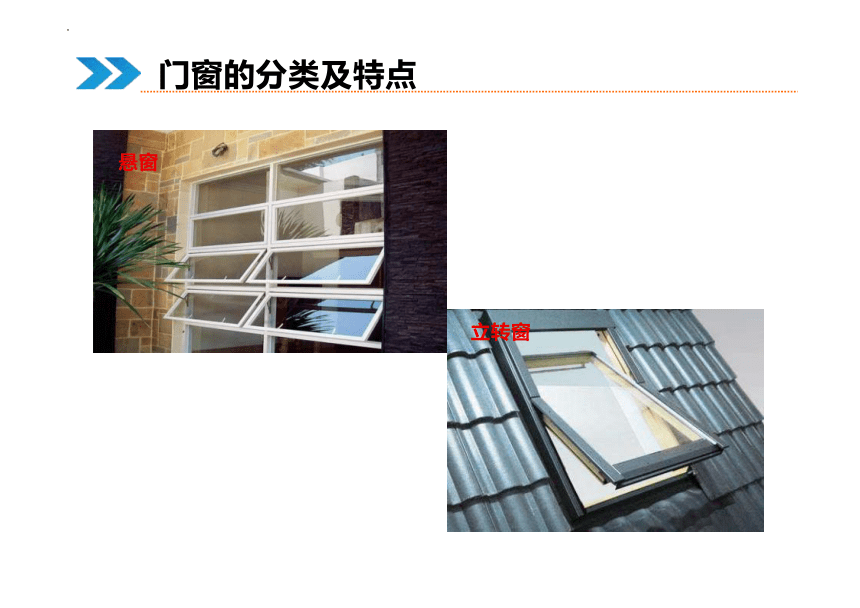

推拉窗
平开窗
悬窗
立转窗
门窗的分类及特点

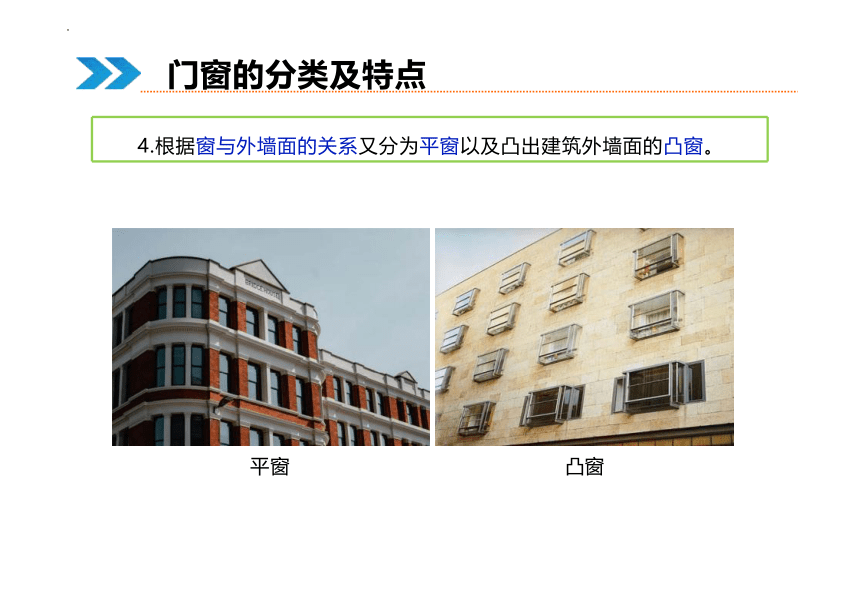

4.根据窗与外墙面的关系又分为平窗以及凸出建筑外墙面的凸窗。
门窗的分类及特点
平窗
凸窗

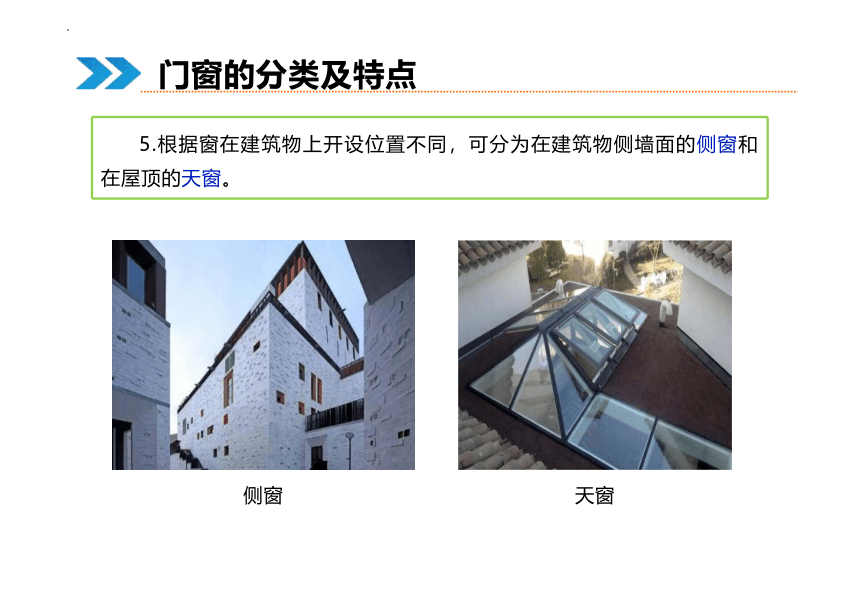

5.根据窗在建筑物上开设位置不同，可分为在建筑物侧墙面的侧窗和
在屋顶的天窗。
门窗的分类及特点
侧窗
天窗
一、门窗的尺度
门窗的尺度： 通常是指门窗洞的宽度和高度。
影响门尺度的因素有通行疏散、家具搬运及与建筑物的关系等，并
应符合建筑模数的规定。
在民用建筑中，门的高度一般不宜小于2100mm。设亮子时可适
当提高300～600mm。单扇门的宽度为800～1000mm，双扇门的宽 度为1200～1800mm。
影响窗尺度的因素有房间的采光效果、通风、建筑物立面尺寸及造
型等，并应符合建筑模数要求。
门窗的尺度、代号及编号
300mm~600mm
800mm~1000mm 1200mm~1800mm 单扇门 双扇门
门窗的尺度、代号及编号
≧2100mm
右图为几类建筑的采光
系数标准值 。 一般根据房屋 的使用性质确定采光等级和 采光系数，并由此确定门窗 洞口面积。
门窗的尺度、代号及编号
为使用方便， 一般的民用建筑门窗均已编制成标准图集，注明各
类型及相关尺寸，供设计时直接选用。下图为施工图中的门窗明细表 ， 其中注明门窗的编号、 洞口尺寸、 采用的标准图及安装数量，以备查 阅。
门窗的尺度、代号及编号
二、门窗的代号
门的代号用M表示。装饰木门用ZM表示，钢门用GM表示，铝合
金门用LM表示，塑钢门MS表示，钢制防火门，代号用GFM表示。
窗的代号用C表示，钢窗用GC表示，铝合金窗用LC表示，塑钢窗
用CS表示，门连窗用MC表示。
门窗的尺度、代号及编号
三、门窗的编号 门窗常用两种编号的方法：第一种是采用门窗代号加数字的形式， 如M1、M2、M3、C1、C2、C3等；第二种则是采用门窗代号加洞口 尺寸的形式，如M0821，M0921，M1224，C1215等。 M0821 M0921 M1224 C1215
门窗的尺度、代号及编号
一、门的组成
门一般由门框、 门扇、 亮子和五金配件等部分组成。门框是门扇及亮
子与墙体的联系构件，由上框、边框、中横框和中竖框组成。门扇通常有 玻璃门、型材门、镶板门、夹板门、百叶门和纱门等。亮子又称摇头窗， 在门的上方，供通风采光用。有时还有贴脸板和筒子板等装修配件。
门窗的组成
五金零件多式多样，包括铰链、插销、门锁拉手、停门器等。 铰链 停门器
门锁拉手
插销
门窗的组成
二、窗的组成 窗一般由窗框、 窗扇及五金零件等组成。窗框由上槛、下槛、边 框、中横框组成。窗扇是由上冒头、 下冒头、窗芯玻璃组成。窗扇最 主要的组成部分就是玻璃。窗用玻璃的品种繁多，包括有平板玻璃、 浮法玻璃、钢化玻璃、夹丝玻璃、磨砂玻璃、吸热玻璃、压花玻璃、 中空玻璃、夹层玻璃、防爆玻璃等等。五金零件包括铰链、拉手、风 钩、插销、鸳鸯扣等等。
门窗的组成
门窗的组成
窗的组成
门窗框的安装方式有塞口法和立口法两种。
一、塞口法
塞口又称塞樘子，是在墙砌好后再安装门框。这样可以避免交叉
施工，但框与墙间缝隙较大。
为加强窗框与墙的联系，砌墙时在洞口两侧每隔500～600mm
高预埋一块半砖大小的防腐木砖或水泥混凝土块，安装窗樘时用长钉 或螺钉将窗樘钉在木砖上，也可在樘子上钉铁脚，再用膨胀螺钉钉在 墙上或用膨胀螺钉直接把樘子钉于墙上。目前大多数门窗框均采用塞
口法安装。
门窗的安装
塞口法安装工艺：
门窗的安装
二、立口法
立口又称立樘子，在砌墙前即用支撑先立门框然后砌墙。框与墙的
结合紧密。但是立樘与砌墙工序交叉，施工不便，现已很少采用。
我们在了解门窗安装方式的同时还需要了解门窗框与墙的结合位置。
目前， 门窗框与墙的结合位置有与墙外平、居中、与墙内平、内外平几 种情况。
门窗的安装
门窗框与墙的结合位置：
(a) 外平 (b) 居中 (c) 内平 (d) 内外平
门窗的安装
本节课主要给大家介绍了门窗的分类、尺度、代号、编号以及门
窗的组成和安装。
1.门窗分别根据所用材料、使用功能、开启方式进行分类，另外
窗还可根据与外墙面的关系、在建筑物上的开设位置进行分类。
2.门的代号用M表示，窗的代号用C表示。
3.门窗的编号方式有两种：
（1）门窗代号加数字。
（2）门窗代号加洞口尺寸。 一
/
知识总结
4.门窗的尺度：常用采光系数标准值来确定门窗洞口面积，进而 确定门窗的尺度。 5.在民用建筑中，门的高度一般不宜小于2100mm。设亮子时可 适当提高300～600mm。单扇门的宽度为800～1000mm，双扇门的 宽度为1200～1800mm。 6.门窗框的安装：常用塞口法和立口法两种。 7.门窗框与墙的结合位置：常见有与墙外平、居中、与墙内平、 内外平几种情况。
知识总结
门窗框的安装方式分为哪两种，他们的区别是什么？
答案：门窗框的安装方法有塞口法和立口法。
塞口法是在墙砌好后再装门窗框，而立口法是先用支撑立门
窗框再砌墙。
课堂提问
