门窗构造

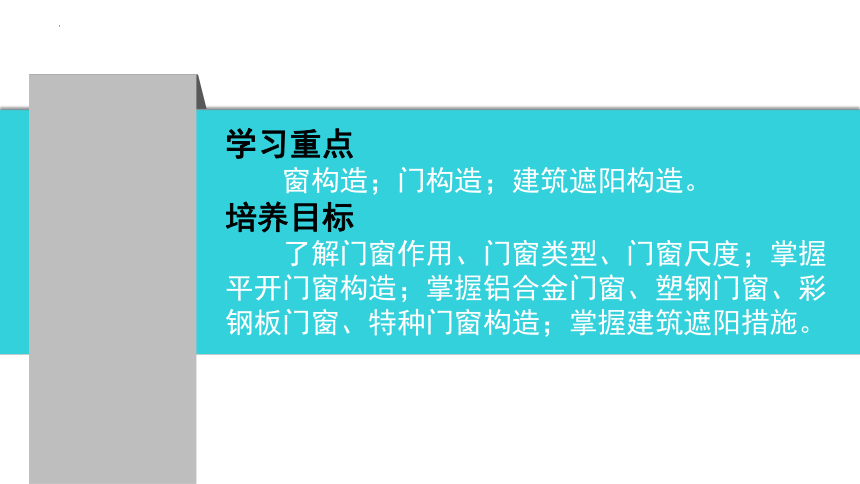

学习重点
窗构造；门构造；建筑遮阳构造。
培养目标
了解门窗作用、门窗类型、门窗尺度；掌握平开门窗构造；掌握铝合金门窗、塑钢门窗、彩钢板门窗、特种门窗构造；掌握建筑遮阳措施。

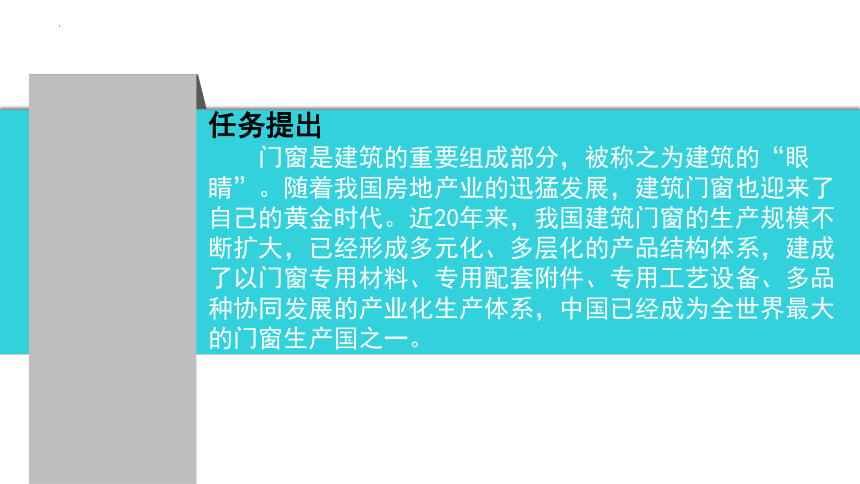

任务提出
门窗是建筑的重要组成部分，被称之为建筑的“眼睛”。随着我国房地产业的迅猛发展，建筑门窗也迎来了自己的黄金时代。近20年来，我国建筑门窗的生产规模不断扩大，已经形成多元化、多层化的产品结构体系，建成了以门窗专用材料、专用配套附件、专用工艺设备、多品种协同发展的产业化生产体系，中国已经成为全世界最大的门窗生产国之一。

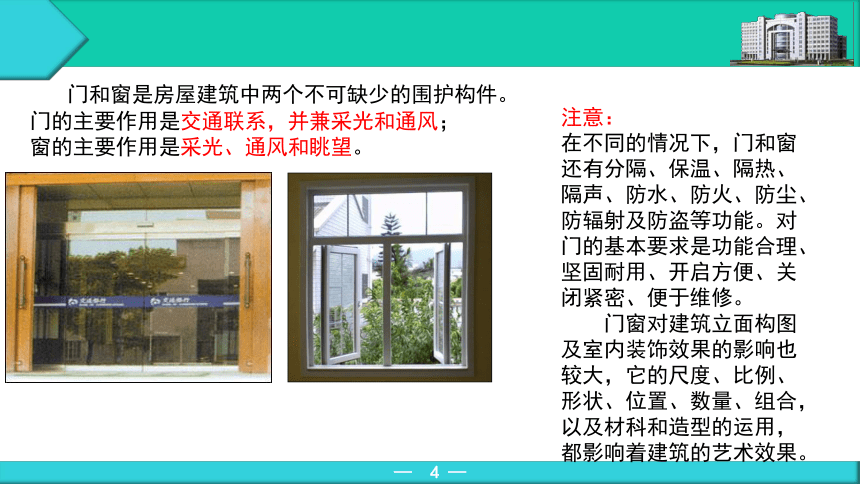

门和窗是房屋建筑中两个不可缺少的围护构件。
门的主要作用是交通联系，并兼采光和通风；
窗的主要作用是采光、通风和眺望。
注意：
在不同的情况下，门和窗还有分隔、保温、隔热、隔声、防水、防火、防尘、防辐射及防盗等功能。对门的基本要求是功能合理、坚固耐用、开启方便、关闭紧密、便于维修。
门窗对建筑立面构图及室内装饰效果的影响也较大，它的尺度、比例、形状、位置、数量、组合，以及材科和造型的运用，都影响着建筑的艺术效果。
门的类型
常用门窗的材料有木、钢、铝合金、塑料、玻璃等。
门的开启方式是由使用方式要求决定的，
按开启方式分类，通常有以下几种，如图8-1、8-2所示。

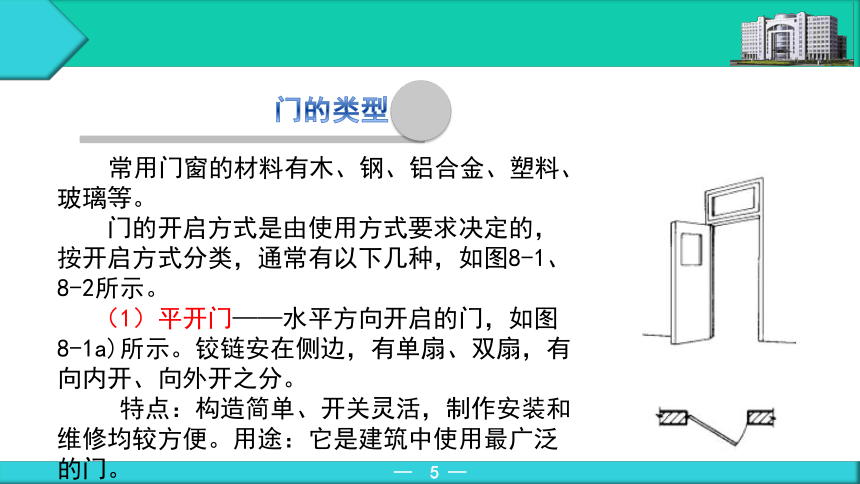

（1）平开门——水平方向开启的门，如图8-1a)所示。铰链安在侧边，有单扇、双扇，有向内开、向外开之分。
特点：构造简单、开关灵活，制作安装和维修均较方便。用途：它是建筑中使用最广泛的门。

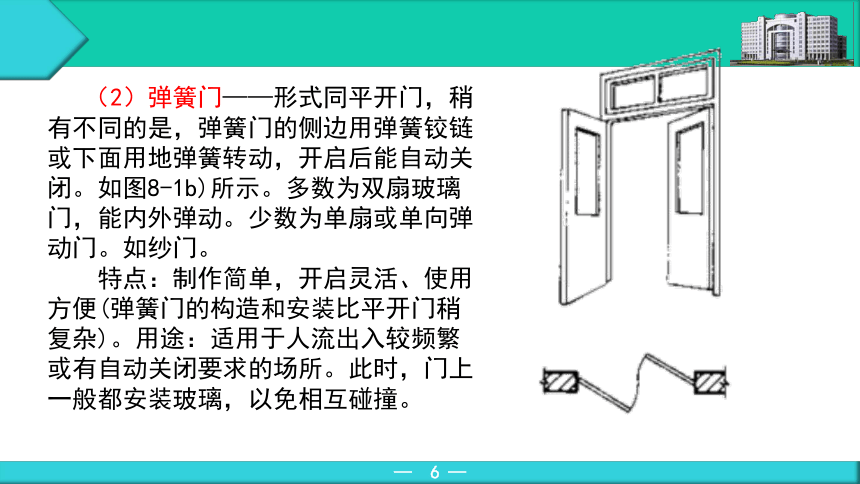

（2）弹簧门——形式同平开门，稍有不同的是，弹簧门的侧边用弹簧铰链或下面用地弹簧转动，开启后能自动关闭。如图8-1b)所示。多数为双扇玻璃门，能内外弹动。少数为单扇或单向弹动门。如纱门。
特点：制作简单，开启灵活、使用方便(弹簧门的构造和安装比平开门稍复杂)。用途：适用于人流出入较频繁或有自动关闭要求的场所。此时，门上一般都安装玻璃，以免相互碰撞。

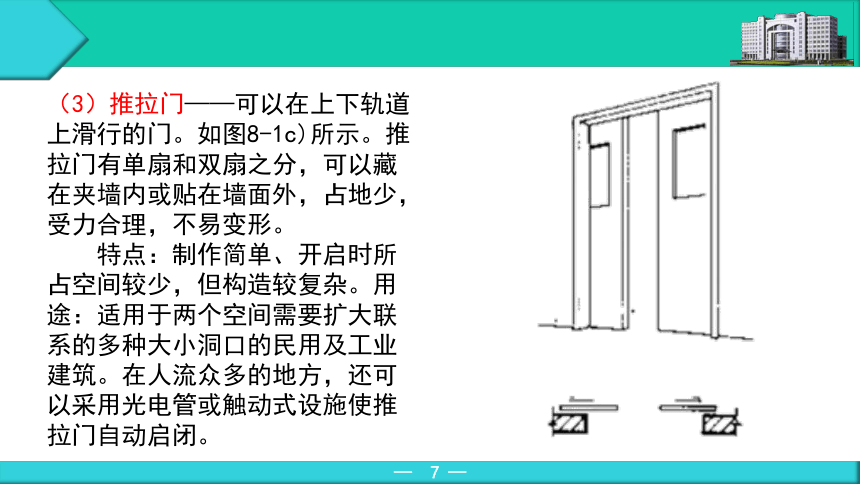

（3）推拉门——可以在上下轨道上滑行的门。如图8-1c)所示。推拉门有单扇和双扇之分，可以藏在夹墙内或贴在墙面外，占地少，受力合理，不易变形。
特点：制作简单、开启时所占空间较少，但构造较复杂。用途：适用于两个空间需要扩大联系的多种大小洞口的民用及工业建筑。在人流众多的地方，还可以采用光电管或触动式设施使推拉门自动启闭。

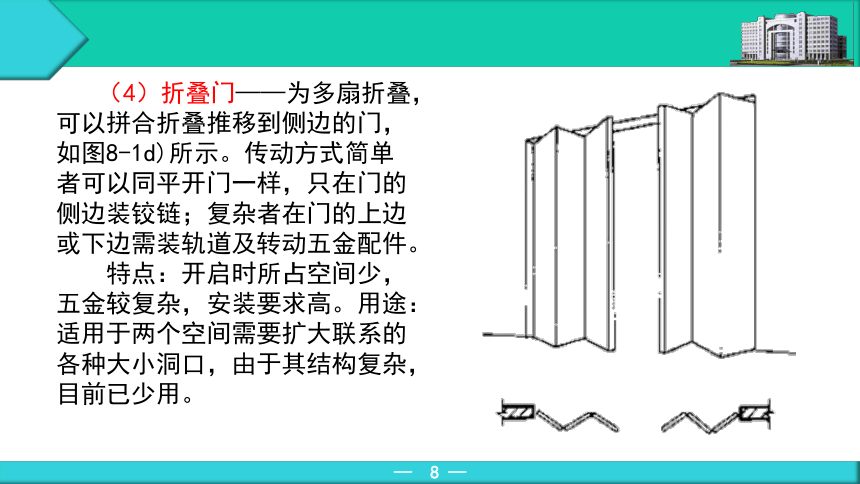

（4）折叠门——为多扇折叠，可以拼合折叠推移到侧边的门，如图8-1d)所示。传动方式简单者可以同平开门一样，只在门的侧边装铰链；复杂者在门的上边或下边需装轨道及转动五金配件。
特点：开启时所占空间少，五金较复杂，安装要求高。用途：适用于两个空间需要扩大联系的各种大小洞口，由于其结构复杂，目前已少用。

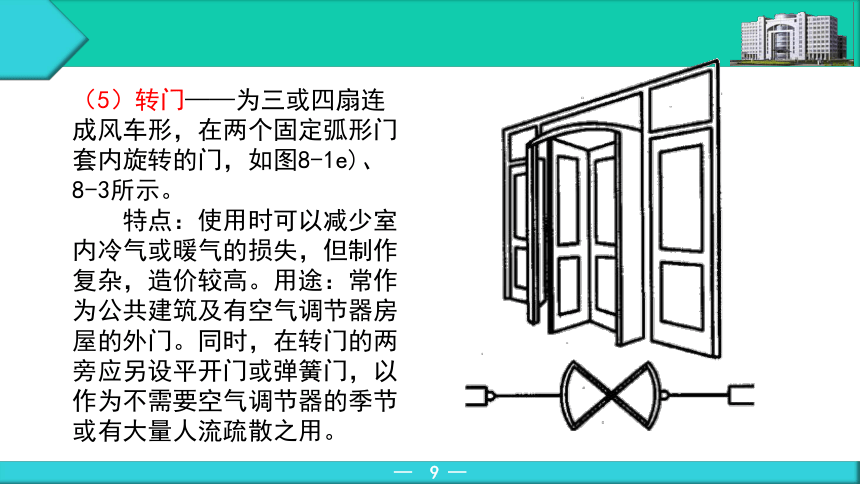

（5）转门——为三或四扇连成风车形，在两个固定弧形门套内旋转的门，如图8-1e)、8-3所示。
特点：使用时可以减少室内冷气或暖气的损失，但制作复杂，造价较高。用途：常作为公共建筑及有空气调节器房屋的外门。同时，在转门的两旁应另设平开门或弹簧门，以作为不需要空气调节器的季节或有大量人流疏散之用。
知识点补充
⑥ 上翻门：特点是充分利用上部空间，门扇不占用面积，五金及安装要求高。它适用于不经常开关的门，如车库大门。
⑦ 升降门：持点是开启时门扇沿轨道上升，它不占使用面积，常用于空间较高的民用与工业建筑。
⑧ 卷帘门：卷帘门是由很多金属页片连接而成的门，开启时，门洞上部的转铀将页片向上卷起。它的特点是开启时不占使用面积，但加工复杂，造价高，常用于不经常开关的商业 建筑的大门。
卷帘门
上翻门
升降门
窗的开启方式主要取决于窗扇转动的五金连接件中铰链的位置及转动方式，通常有以下几种，如图8-4、8-5所示。
（1）固定窗——不能开启的窗，如图8-4a)所示。一般将玻璃直接装在窗框上，尺寸可较大。
特点：构造简单，制作方便。用途：只能用做采光或装饰用。
窗的类型
固定窗
平开窗
（2）平开窗——这是一种可以水平开启的窗，有外开、内开之分，如图8-4b)所示。
特点：构造简单，制作、安装和维修均较方便。用途：在一般建筑中使用最为广泛。
（3）悬窗——转动铰链或转轴的位置不同可以分为上悬窗、中悬窗和下悬窗，如图8-4c)、d)、e)所示。上悬窗一般向外开启，铰链安装在窗扇的上边，防雨效果好，常用于高窗和门上的亮子。中悬窗的铰链安装在窗扇中部，窗扇开启时，上部向内，下部向外，有利于防雨通风，常用于高窗。下悬窗铰链安装在窗扇的下边，一般向内开。
（4）立转窗——这是一种可以绕竖轴转动的窗，如图8-4f)所示。
特点：竖轴沿窗扇的中心垂线而设，主略偏于窗扇的一侧。通风效果好，但不够严密，防雨防寒性能差。
旋转窗
立转窗
（5）推拉窗——分可以左右或垂直推拉的窗，如图8-4g)、h)所示。水平推拉窗需上下设轨槽，垂直推拉窗需设滑轮和平衡重。推拉窗开关时不占室内空间，但推拉窗不能全部同时开启，可开面积最大不超过二分之一的窗面积。水平推拉窗扇受力均匀，所以窗扇尺寸可以做得较大，但五金件较贵。
特点：开启时不占室内空间，窗扇和玻璃的尺寸均可较平开窗大，但推拉窗不能全部开启，通风效果受到影响。在实际工程中大量采用。
推拉窗
（6）百叶窗——主要用于遮阳、防雨及通风，但采光差。百叶窗可用金属、木材、玻璃、钢筋混凝土等制作，有固定式和活动式两种形式。
特点：造型独特，具有良好的透气性能。
门的主要用途是交通联系和围护，在建筑的立面处理和室内装修中也有着重要作用。
平开门的组成和尺度
1.组成
主要由门框、门扇、亮子和五金零件等组成，如图8-6所示。
尺寸确定依据：门作为交通疏散，其尺度取决于人的通行要求，家具器械的搬运及与建筑物的比例关系等，并要符合现行《建筑模数协调统一标准》的规定。
门洞的高度：门的高度一般不宜小于2100mm，有亮子时可适当增高300～600mm。对于大型公共建筑，门的尺度可根据需要另行确定。
门洞的宽度：单扇门为800～1000mm，双扇门为1200～1800mm。
门——尺度
住宅建筑门洞最小尺寸
注：1、表中门洞高度不包括门上亮子高度。
2、洞口两侧地面有高低差时，以高地面为起算高度。
木门的构造
1.门框
(1)门框的断面形状和尺寸
又称门樘，其主要作用是固定门扇和腰窗并与门洞间相联系，一般由两根边框和上槛组成，有腰窗的门还有中横档；多扇门还有中竖梃，外门及特种需要的门有些还有下槛。门框的断面形状与构造，如图8-7、8-8、8-9所示。
(2)门框的安装
塞口法：在墙砌好后再安装门框，采用塞口时洞口的高、宽尺寸应比门框尺寸10～30mm。
立口法：在砌墙前即用支
撑先立门框然后砌墙，框与墙
的结合紧密，但是立樘与砌墙
工序交叉，施工不便。
如图8-10所示。
(3)门框与墙的关系
门框在墙洞中的位置有门框内平、门框居中和门框外平三种情况。门框的墙缝处理与窗框相似，但应更牢固。门窗靠墙一边开防止因受潮而变形的背槽，并做防潮处理。门框外侧的内外角做灰口，缝内填弹性密封材料。如图8-11所示。
2.门扇
木门扇主要由上冒头、中冒头、下冒头、门框及门心板等组成。按门板的材料，木门又有全玻璃门、半玻璃门、镶板门、夹板门、纱门、百叶门等类型。
（1）夹板门
夹板门门扇由骨架和面板组成，骨架通常采用（32～35）mm×（34～36）mm的木料制做。
（2）镶板门
镶板门门扇由骨架和门芯板组成。骨架一般由上冒头、下冒头及边梃组成，有时中间还有中冒头或竖向中梃。门芯板可采用木板、胶合板、硬质纤维板及塑料板、玻璃等。
镶板门
夹板门
3.门的五金零件
门的五金零件主要有铰链、插销、门锁和拉手等，如图8-14、8-15所示，均为工业定型产品，形式多种多样。在选型时，铰链需特别注意其强度，以防止其变形影响门的使用；拉手需结合建筑装修进行选型。
