建 筑 构 造 与 识 图
1、地下室防水基本要求
2、地下室防水构造
建筑地下室构造

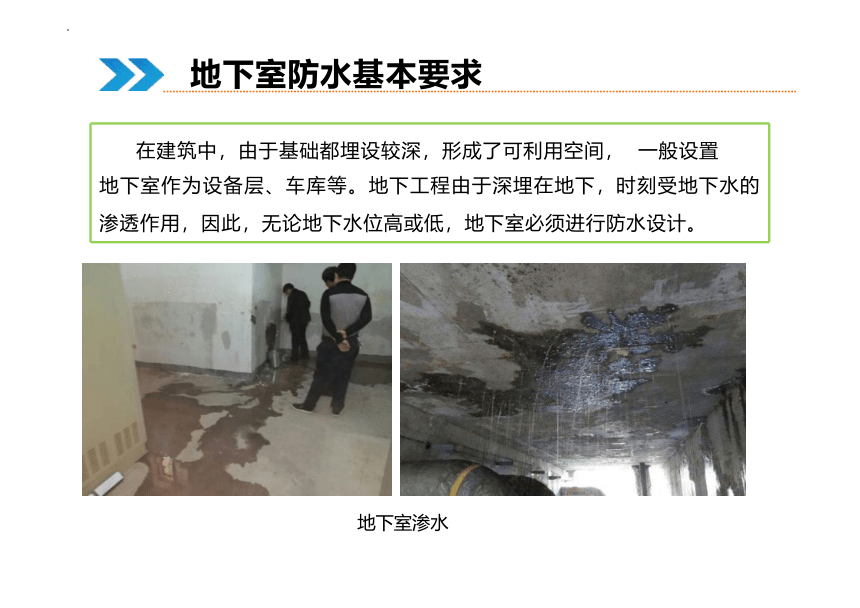

在建筑中，由于基础都埋设较深，形成了可利用空间， 一般设置
地下室作为设备层、车库等。地下工程由于深埋在地下，时刻受地下水的 渗透作用，因此，无论地下水位高或低，地下室必须进行防水设计。
地下室防水基本要求
地下室渗水

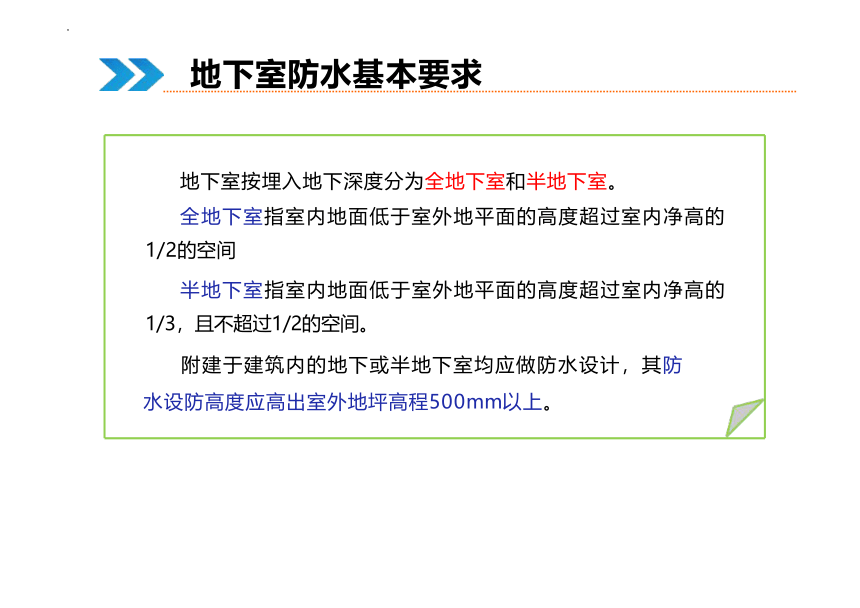

地下室按埋入地下深度分为全地下室和半地下室。 全地下室指室内地面低于室外地平面的高度超过室内净高的 1/2的空间 半地下室指室内地面低于室外地平面的高度超过室内净高的 1/3，且不超过1/2的空间。 附建于建筑内的地下或半地下室均应做防水设计，其防
水设防高度应高出室外地坪高程500mm以上。
地下室防水基本要求

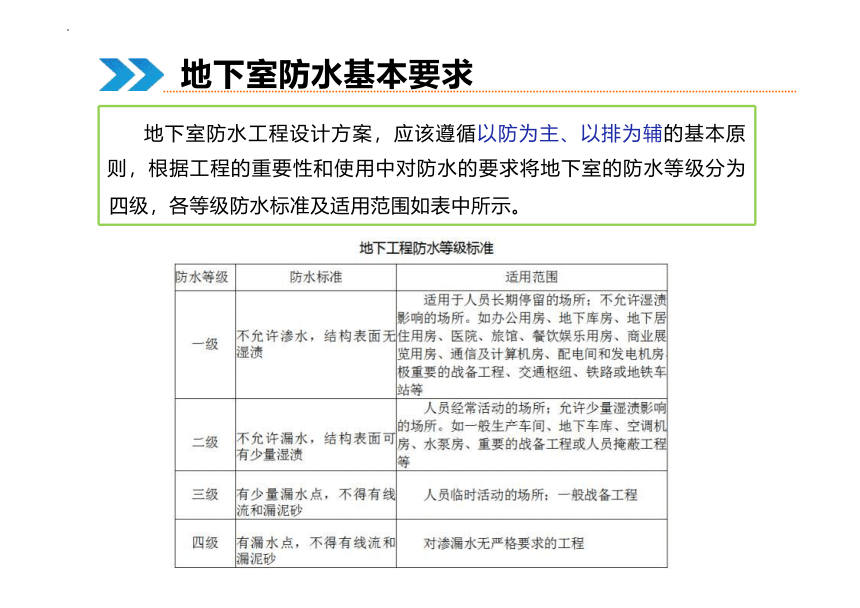

地下室防水工程设计方案，应该遵循以防为主、以排为辅的基本原
则，根据工程的重要性和使用中对防水的要求将地下室的防水等级分为 四级，各等级防水标准及适用范围如表中所示。
地下室防水基本要求
一、地下室防水构造
地下室围护结构包括地下室底板、 侧墙、 顶板三部分，其基本构造
层次如下图所示：地下室底板从下往上依次为垫层、水泥砂浆找平层、 卷材加强防水层、隔离层、保护层、结构自防水层、内饰面层。
地下室防水构造

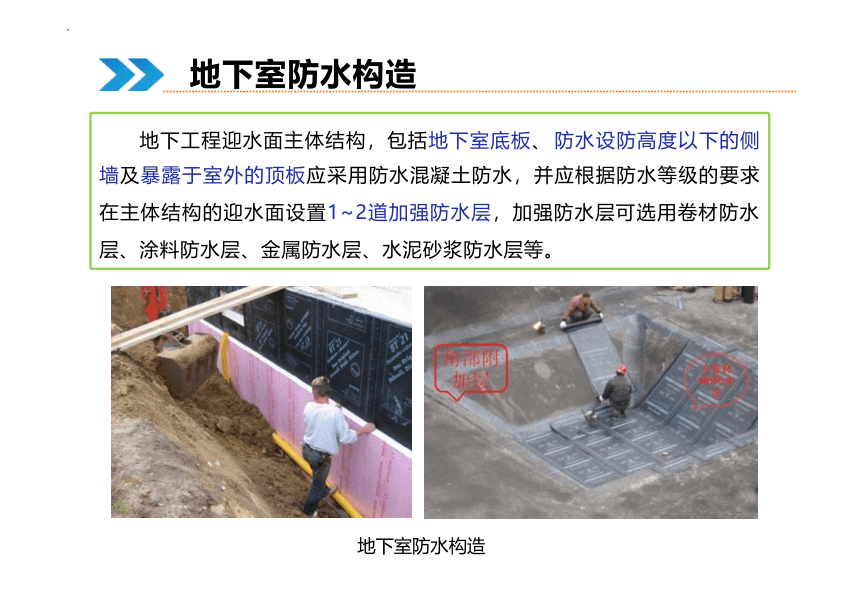

地下工程迎水面主体结构，包括地下室底板、 防水设防高度以下的侧
墙及暴露于室外的顶板应采用防水混凝土防水，并应根据防水等级的要求 在主体结构的迎水面设置1~2道加强防水层，加强防水层可选用卷材防水 层、涂料防水层、金属防水层、水泥砂浆防水层等。
地下室防水构造
地下室防水构造
加强防水层设在地下室外墙外侧，称为外防水。它与设在地下室外墙
内侧相比较具有以下优点：外防水的防水层在迎水面，受压力水的作用紧 压在外墙上，防水效果好，而内防水的防水层设在背水面，受压力水的作 用容易局部脱开。
地下室防水构造
地下室防水构造
二、地下室防水材料
地下室主体结构防水材料和加强防水层材
料有所不同。
1、主体结构防水材料主要为防水混凝土。
地下室主体结构既是承重结构，又是维护
结构，应有可靠的防水性能。防水混凝土属于 刚性防水，是通过调整配合比或掺加外加剂、 掺合料等措施配制而成，依靠其材料本身的憎 水性和密实性来达到防水目的，具有较好的抗 渗性能，其抗渗等级应根据地下室的埋深和地 下水的压力来确定。
地下室防水构造
防水混凝土
2、加强防水层材料主要
有卷材、涂料、水泥砂浆。
1）卷材防水层
卷材防水属柔性卷材防水
层，作为地下室防水中的加强 防水措施，它与防水混凝土共 同形成复合防水层。宜用于经 常处于地下水环境且受侵蚀性 介质作用或受振动作用的地下 工程，不宜用于地下水含矿物 油或有机溶液处。
地下室防水构造
防水卷材
小
卷材防水材料主要包括高聚物改性沥青类防水卷材和合成高分子类防
水卷材。材料选择应根据地下室的防水等级、地下水位的高低及水压力作 用的状况、结构构造形式和施工工艺等因素确定，并注意卷材及其胶粘剂 应具有良好的耐水性、耐久性、耐刺穿性、耐腐蚀性和耐菌性。不同类别 的材料其防水层的厚度也不一样。
地下室防水构造
防水卷材
○
2）涂料防水层
涂料防水包括无机、 有机两大类防水涂料。 无机防水涂料一般属刚性
材料； 有机防水涂料一般属于柔性材料。
地下室防水构造
无机防水涂料
无机防水涂料主要是水泥类无机活性涂料，可选用掺外加剂、掺合料
的水泥基防水涂料、水泥基渗透结晶型涂料。 有机防水涂料主要是高分子 合成橡胶及合成树脂乳液类涂料。
地下室防水构造
有机防水涂料
无机防水涂料
3）水泥砂浆防水层
水泥砂浆防水属刚性防水，适用于结构主体刚度较大、建筑物变形小
且地下水位低、埋置深度不大、面积较小且防水要求不高的工程，不适用 于有侵蚀性、受持续振动的或室内温度较高的地下室。当主体结构的附加 防水措施仅选一种材料时，不应选该种材料，它应与其他柔性防水材料组 合使用。
地下室防水构造
、水泥砂浆
防水层
小
○
水泥砂浆防水层主要包括聚合物水泥防水砂浆、掺外加剂或掺合料防
水砂浆防水层等，宜采用多层抹压法施工，可用于地下室结构主体的迎水 面或背水面。本身必须形成一个封闭的整体，并与主体结构层之间必须结 合牢固。
地下室防水构造
水泥砂浆防水层
1、地下室根据工程的重要性和使用中的防水要求可以将 地下室防水等级分为四级： 一级、二级、三级和四级。 2、地下室围护结构包括地下室底板、侧墙、顶板三部分，并 应根据防水等级的要求进行相应的防水构造设置。 3、地下室防水材料针对主体结构和加强防水层有所不同，主 体结构防水材料主要为防水混凝土，加强防水层材料主要有卷材、
涂料、水泥砂浆。
知识总结
以下说法中不正确的是( )
A、防水等级为一级，要求不允许渗水，结构表面无湿渍，适用
于人员长期停留的场所
B、防水等级为二级的，允许漏水，结构表面可有少量湿渍。适
用于人员经常活动的场所，允许少量湿渍影响的场所。
C、防水等级为三级，允许有少量漏水点，不得有线流和漏泥砂。
适用于人员临时活动的场所，如一般战备工程。
D、防水等级为四级，可以有漏水点，不得有线流和漏泥砂，适
用于对渗漏无严格要求的工程。
答案：B
课堂提问
