(共26张PPT)
第二章　
基本制图标准

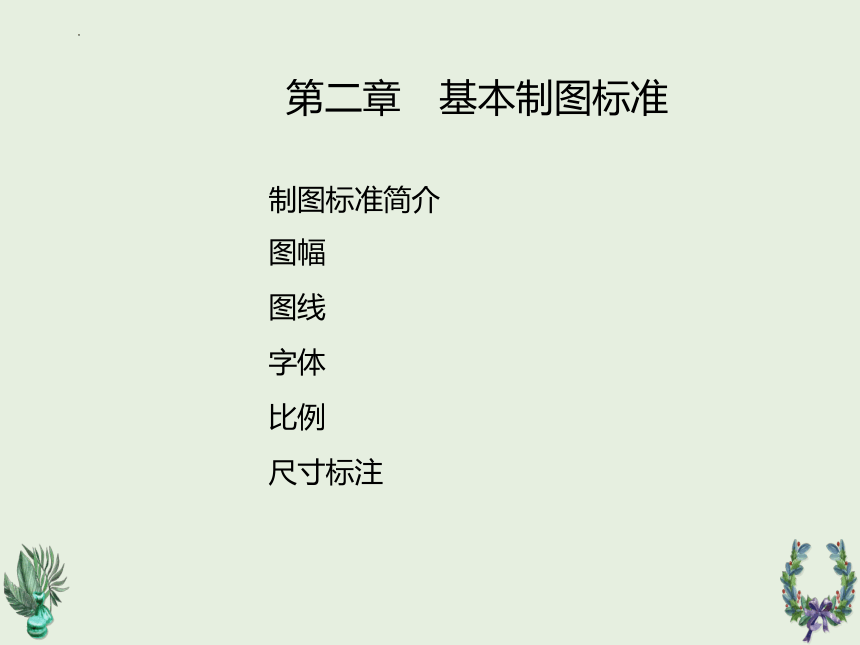

第二章　基本制图标准
制图标准简介
图幅
图线
字体
比例
尺寸标注

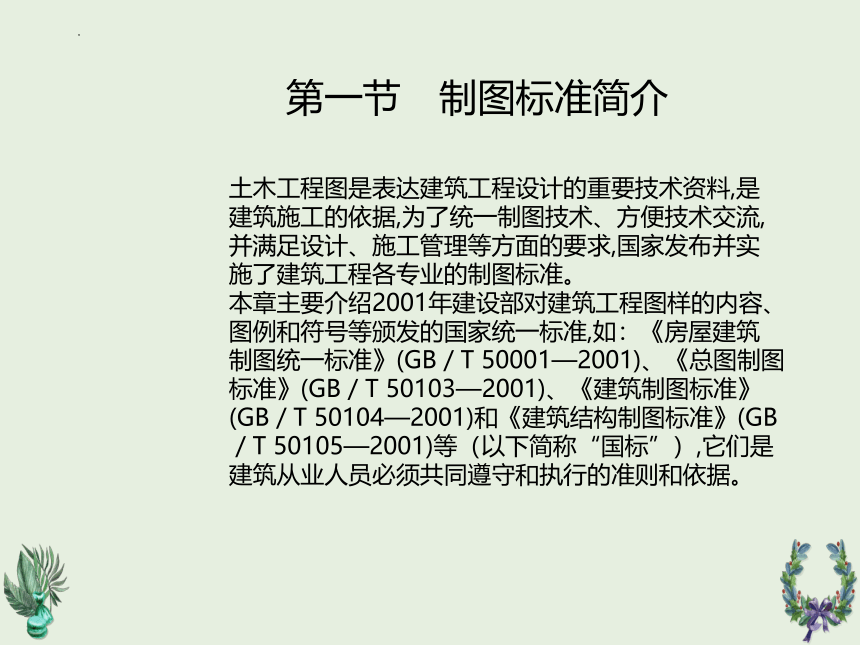

第一节　制图标准简介
土木工程图是表达建筑工程设计的重要技术资料,是
建筑施工的依据,为了统一制图技术、方便技术交流,
并满足设计、施工管理等方面的要求,国家发布并实
施了建筑工程各专业的制图标准。
本章主要介绍2001年建设部对建筑工程图样的内容、
图例和符号等颁发的国家统一标准,如：《房屋建筑
制图统一标准》(GB／T 50001—2001)、《总图制图
标准》(GB／T 50103—2001)、《建筑制图标准》
(GB／T 50104—2001)和《建筑结构制图标准》(GB
／T 50105—2001)等（以下简称“国标”）,它们是
建筑从业人员必须共同遵守和执行的准则和依据。
第二节　图幅

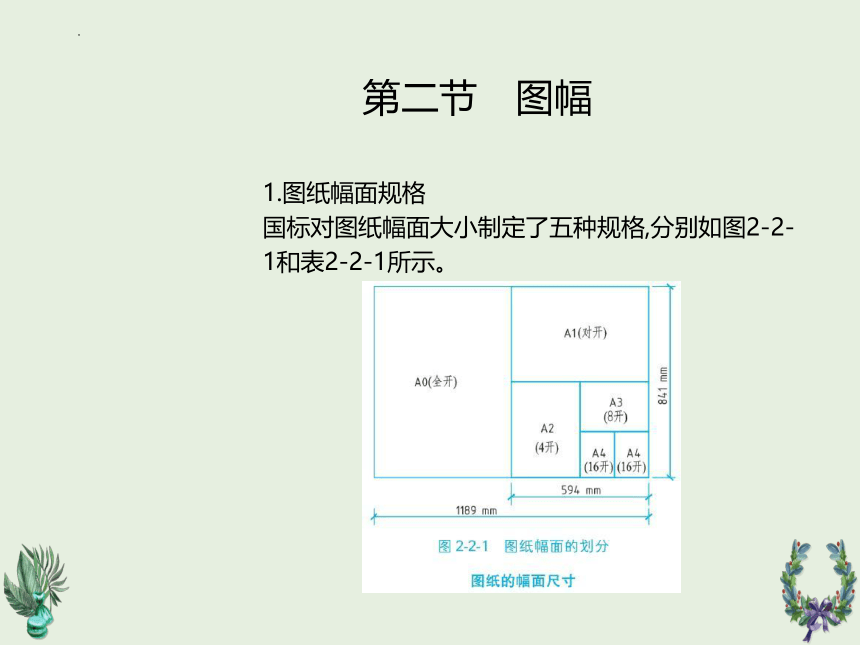

1.图纸幅面规格

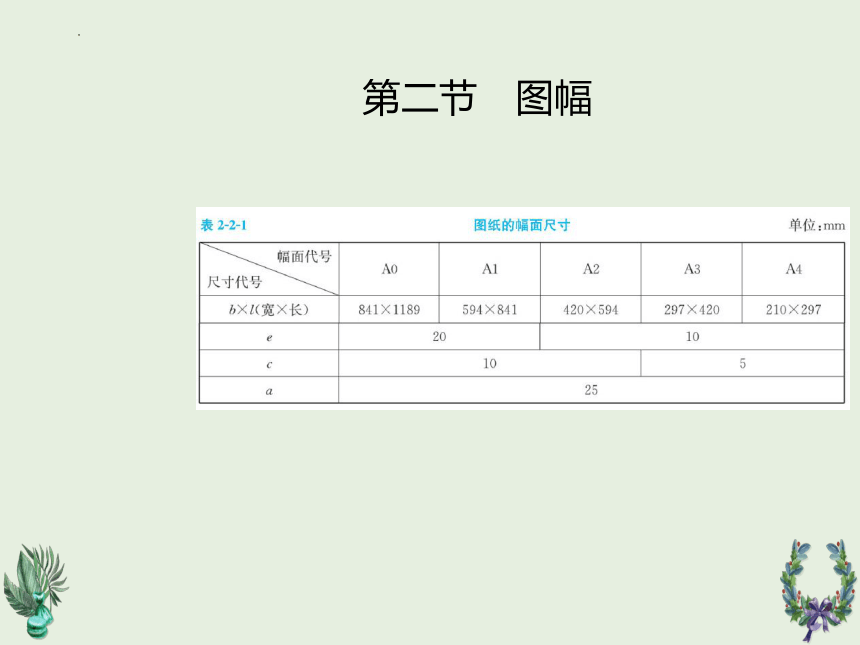

国标对图纸幅面大小制定了五种规格,分别如图2-2-
1和表2-2-1所示。
第二节　图幅
第二节　图幅

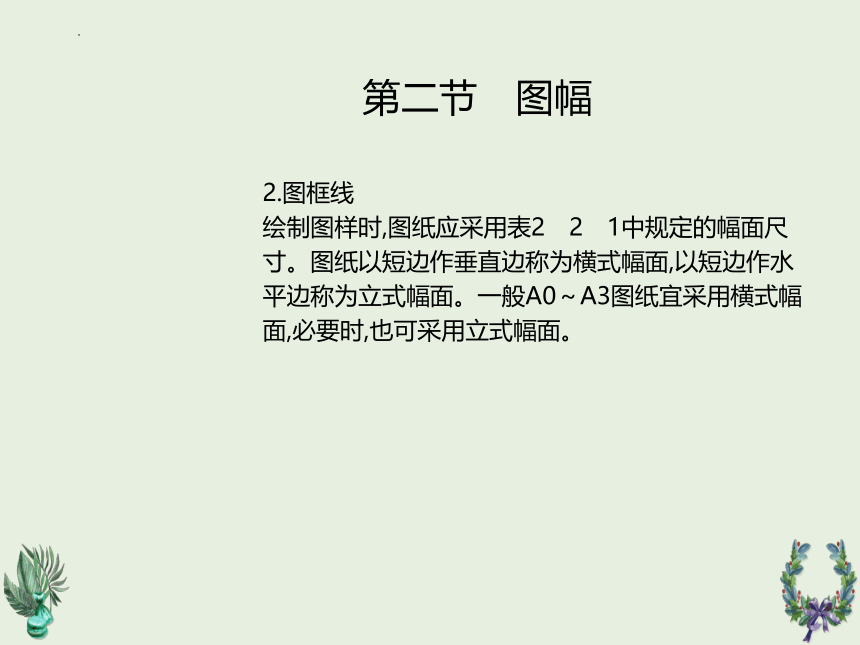

2.图框线
绘制图样时,图纸应采用表2?2?1中规定的幅面尺
寸。图纸以短边作垂直边称为横式幅面,以短边作水
平边称为立式幅面。一般A0～A3图纸宜采用横式幅
面,必要时,也可采用立式幅面。
第二节　图幅

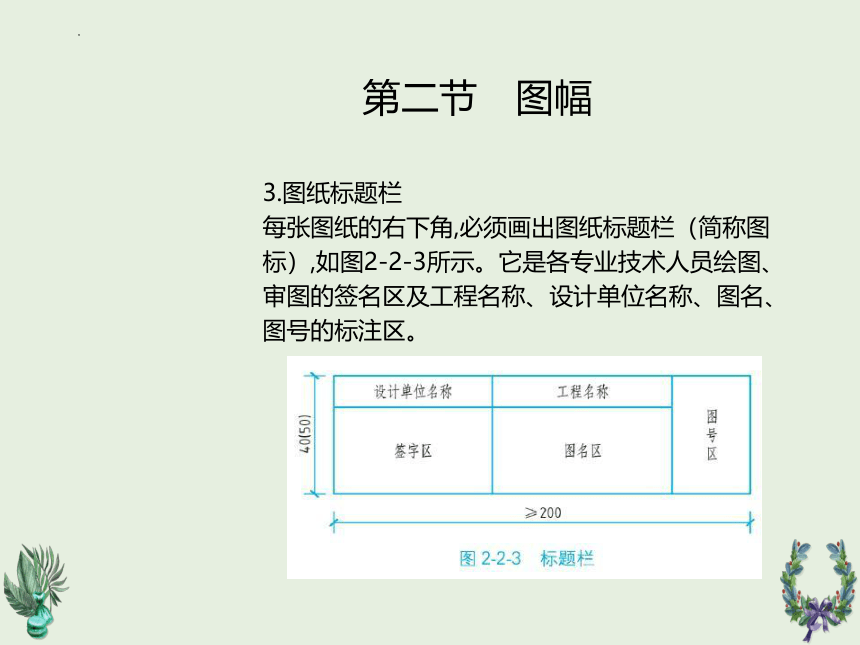

3.图纸标题栏
每张图纸的右下角,必须画出图纸标题栏（简称图
标）,如图2-2-3所示。它是各专业技术人员绘图、
审图的签名区及工程名称、设计单位名称、图名、
图号的标注区。
第二节　图幅

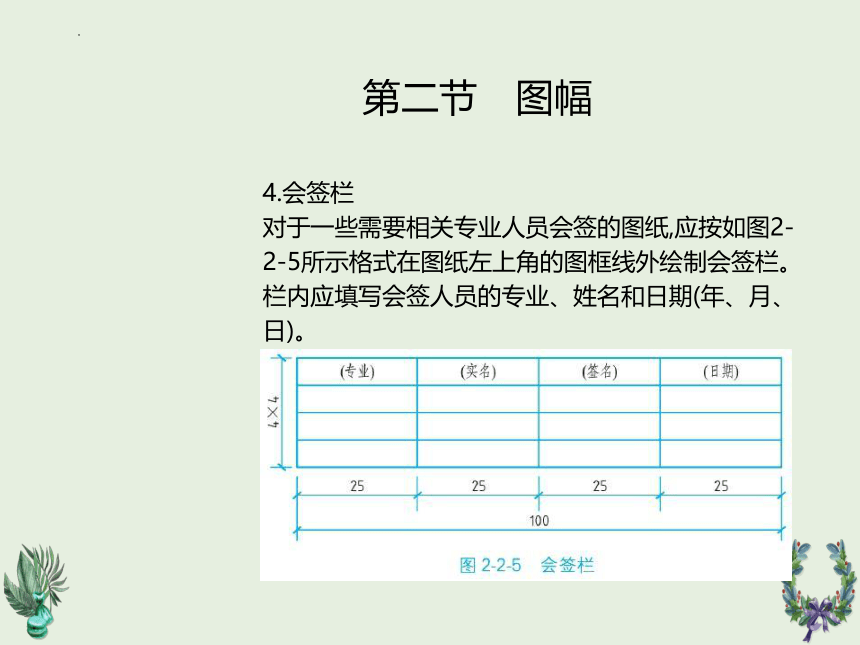

4.会签栏
对于一些需要相关专业人员会签的图纸,应按如图2-
2-5所示格式在图纸左上角的图框线外绘制会签栏。
栏内应填写会签人员的专业、姓名和日期(年、月、
日)。
第三节　图线

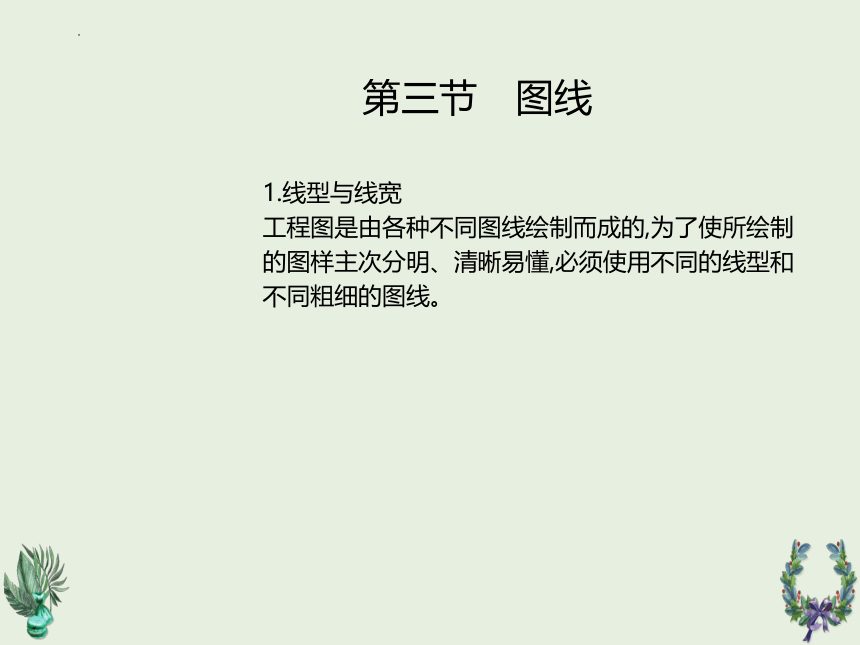

1.线型与线宽
工程图是由各种不同图线绘制而成的,为了使所绘制
的图样主次分明、清晰易懂,必须使用不同的线型和
不同粗细的图线。
第三节　图线
2.图线的画法
在使用图线过程中需要注意以下几点:
① 同一张图纸内,相同比例的各图样应选用相同的
线宽组。
② 互相平行的图线,其间隙不宜小于其中的粗线宽
度,且不宜小于0?7mm。
③ 虚线、单点长画线或双点长画线的线段长度和间
隔,宜各自相等。
④ 图线不得与文字、数字符号重叠、混淆。不可避
免时,可将重叠部位图线断开。
第四节　字体
1.汉字
汉字应写成长仿宋体,宽度和高度的关系须符合表2-
4-1的规定。
第四节　字体
2.数字和字母
拉丁字母、阿拉伯数字和罗马数字可以根据需要写
成直体或斜体两种，斜体字字头需向右倾斜，如图
2-4-2和图2-4-3所示。
第四节　字体
第四节　字体
练习2-3 临摹书写如图2-4-1所示长仿宋体字,要求：
按长仿宋字的书写要领进行书写。
练习2-4 临摹书写如图2-4-2所示数字，要求：数字
的书写需整齐、清楚。
练习2-5 临摹书写如图2-4-3所示字母,要求：字母
的书写需整齐、清楚。
第五节　比例
1.比例的概念
比例是指图形的大小与实物相对应的线性尺寸之比。
绘制工程图一般是将物体缩小或放大若干倍画到图
纸上，但不论图形是缩小或放大,图形尺寸仍按实物
的尺寸数值注写。
第五节　比例
2.比例的书写要求
比例用阿拉伯数字表示,例如，1∶1、 1∶20、
1∶100等。比例宜注写在图名的右侧,文字与数字部
分的基准线应为水平,比例中数字的高度应比图名的
字高小一号或二号,如图2-5-1所示。国家标准规定
了绘制房屋建筑图时常用的比例,如表2-5-1所示,可
根据图样的用途及复杂程度进行选用。
第五节　比例
第六节　尺寸标注
1.尺寸标注的组成
图样上的尺寸标注由尺寸界线、尺寸线、尺寸起止
符号以及尺寸数字组成,如图2-6-1所示。
第六节　尺寸标注
（1）尺寸界线
（2）尺寸线
（3）尺寸起止符号
（4）尺寸数字
第六节　尺寸标注
2.尺寸排列与布置
尺寸宜标注在图样轮廓线以外,不宜与图线、文字及
符号等相交,如图2-6-5（a）所示。
图线不得穿过尺寸数字,不可避免时,应将尺寸数字
处的图线断开,如图2?6-5（b）所示。互相平行的
尺寸线,应从被注的图样轮廓线由近向远整齐排列,
小尺寸应离轮廓线较近,大尺寸应离轮廓线较远。
第六节　尺寸标注
3.半径、直径和球的尺寸标注
半径的尺寸线应一端从圆心开始,另一端画箭头指至
圆弧。标注半径尺寸的数字前应加注半径符号“R”,
如图2-6-7所示。
第六节　尺寸标注
4.角度、弧长和弦长的标注
角度的尺寸线应以圆弧表示,该圆弧的圆心应为该角
的顶点,角的两条边为尺寸界线,角度的起止符号以
箭头表示,如果没有足够位置画箭头,可用圆点代替。
角度标准的数字应在水平方向注写,如图2?6?10(a)
所示。
圆弧弧长的尺寸线应以与该圆弧同心的圆弧线表示,
尺寸界线垂直于该圆弧的弦,起止符号以箭头表示,
弧长数字的上方应加注圆弧符号“⌒”,如图2?6?
10(b)所示。
圆弧弦长的尺寸线应以平行于该弦的直线表示,而尺
寸界线垂直于该弦,起止符号以中粗斜短线表示,如
图2?6?10(c)如示。
第六节　尺寸标注
第六节　尺寸标注
5.其他尺寸的标注方法
练习2-6已知横向定位轴线间距(即开间)均为3900mm,
纵向定位轴线间距(即进深)为6000mm,墙厚为240mm,
门M宽为1000mm,窗C1宽为1500mm,窗C2宽为1200mm,
窗C3宽为900mm,台阶为700mm×1500mm,散水宽度为
600mm。要求：按上述已知条件在图2-6-17平面图上
准确完整地标注尺寸。
第六节　尺寸标注
感谢观看
