建 筑 构 造 与 识 图
1、预制装配式钢筋混凝土楼梯概述
2、预制装配式钢筋混凝土楼梯的结构类型

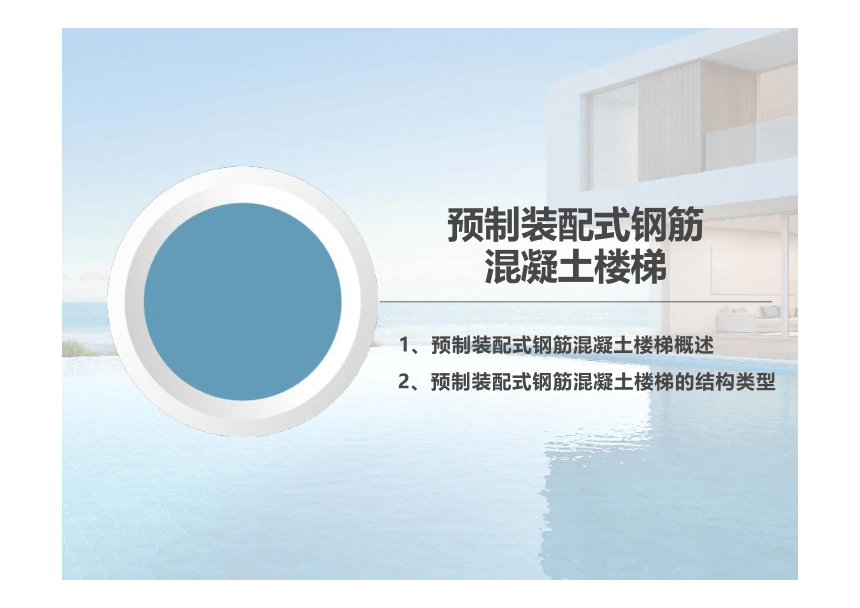

预制装配式钢筋 混凝土楼梯

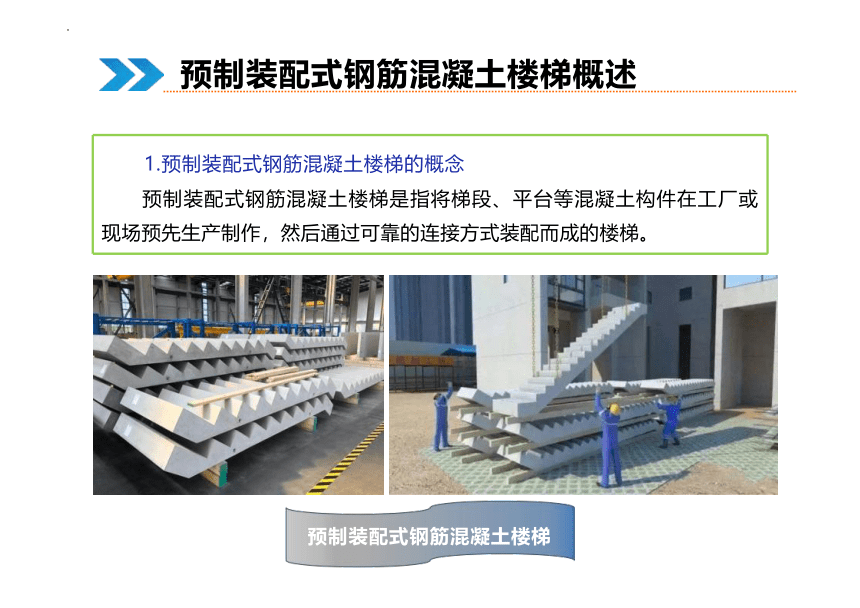

1.预制装配式钢筋混凝土楼梯的概念
预制装配式钢筋混凝土楼梯是指将梯段、平台等混凝土构件在工厂或
现场预先生产制作，然后通过可靠的连接方式装配而成的楼梯。
预制装配式钢筋混凝土楼梯概述
预制装配式钢筋混凝土楼梯

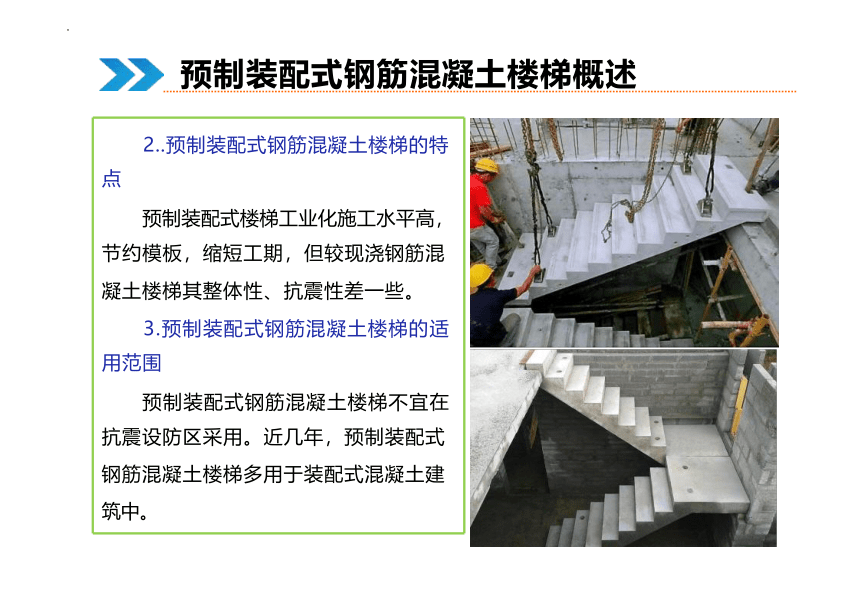

2..预制装配式钢筋混凝土楼梯的特
点
预制装配式楼梯工业化施工水平高，
节约模板，缩短工期，但较现浇钢筋混 凝土楼梯其整体性、抗震性差一些。
3.预制装配式钢筋混凝土楼梯的适
用范围
预制装配式钢筋混凝土楼梯不宜在
抗震设防区采用。近几年，预制装配式 钢筋混凝土楼梯多用于装配式混凝土建 筑中。
预制装配式钢筋混凝土楼梯概述

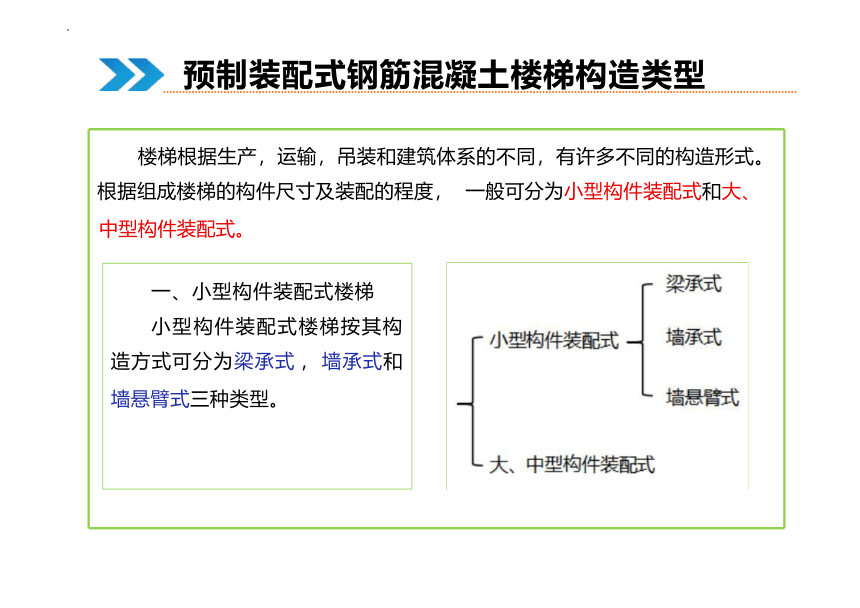

楼梯根据生产，运输，吊装和建筑体系的不同，有许多不同的构造形式。 根据组成楼梯的构件尺寸及装配的程度， 一般可分为小型构件装配式和大、 中型构件装配式。
一、小型构件装配式楼梯
小型构件装配式楼梯按其构
造方式可分为梁承式 ， 墙承式和 墙悬臂式三种类型。
预制装配式钢筋混凝土楼梯构造类型

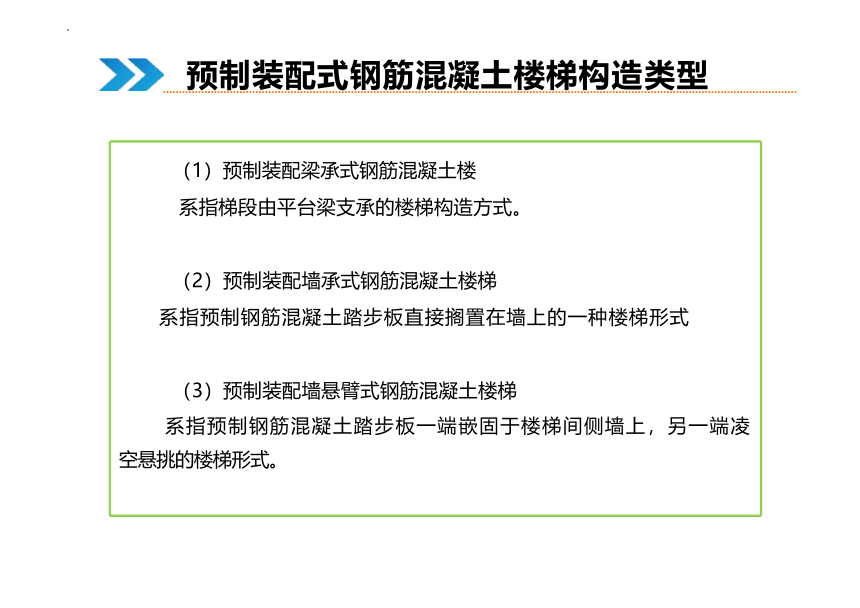

（1）预制装配梁承式钢筋混凝土楼
系指梯段由平台梁支承的楼梯构造方式。
（2）预制装配墙承式钢筋混凝土楼梯
系指预制钢筋混凝土踏步板直接搁置在墙上的一种楼梯形式
（3）预制装配墙悬臂式钢筋混凝土楼梯
系指预制钢筋混凝土踏步板一端嵌固于楼梯间侧墙上，另一端凌
空悬挑的楼梯形式。
预制装配式钢筋混凝土楼梯构造类型

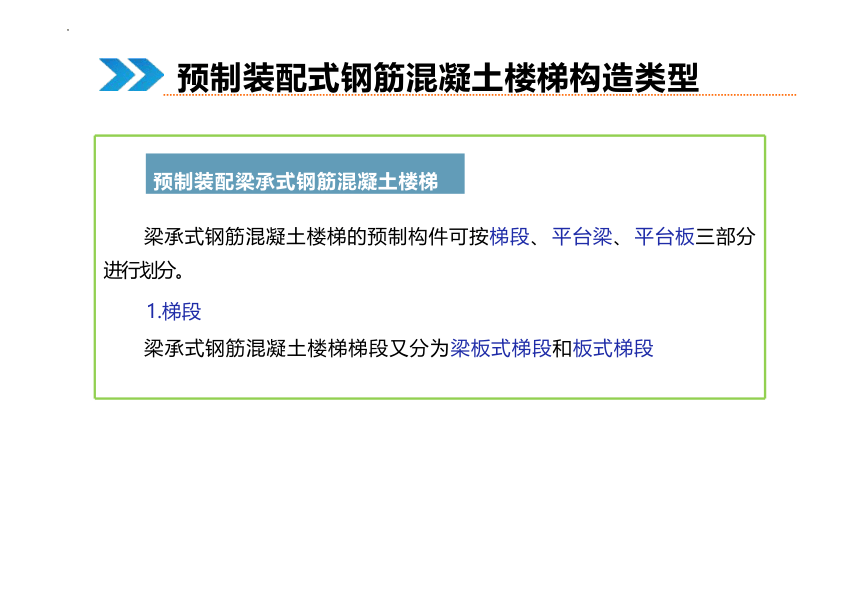

梁承式钢筋混凝土楼梯的预制构件可按梯段、 平台梁、 平台板三部分
进行划分。
1.梯段
梁承式钢筋混凝土楼梯梯段又分为梁板式梯段和板式梯段
预制装配式钢筋混凝土楼梯构造类型
预制装配梁承式钢筋混凝土楼梯
1）梁板式梯段
如下图所示梁板式梯段由梯斜梁和踏步板组成， 一般在踏步板两端各
设一根梯斜梁，踏步板支撑在梯斜梁上， 由于构件小型化，不需要大型起 重设备即可安装，施工简便。
预制装配式钢筋混凝土楼梯构造类型
梁板式梯段
（1）踏步板
梁板式楼梯梯段的踏步板的断面形式如下图所示有一字形、L形、倒L
形、三角形等。
一字形
三角形
预制装配式钢筋混凝土楼梯构造类型
倒L字形
L字形
（2）梯斜梁
梁承式楼梯梯斜梁的断面形式有锯齿形和矩形。如下图所示， 一字形、
L形断面踏步板搁置在锯齿形的梯斜梁上，三角形断面踏步板搁置在矩形 的梯斜梁上。
踏步板与梯斜梁用水泥砂浆坐浆连接，并在梯斜梁上预埋插筋，与踏
步板端部预留孔插接，再用高强度水泥砂浆填实。
预制装配式钢筋混凝土楼梯构造类型
锯齿形
矩形
2）板式梯段
板式梯段楼梯即梯段为整块或数块带踏步条板，其上、下端直接支承
在平台梁上。由于没有梯斜梁，底面平整，结构厚度小。
预制装配式钢筋混凝土楼梯构造类型
板式梯段
2.平台梁
为了便于支承梯斜梁或梯段板， 一般将平台梁做成L形断面。梯斜梁
或梯段板与平台梁连接， 一般在支座处除了釆用水泥砂浆坐浆外，还应在 连接端焊接预埋钢板。
预制装配式钢筋混凝土楼梯构造类型
平台梁
3.平台板
平台板可以根据需要采用钢筋混凝土平板、槽形板或空心板。
有管道穿过平台时， 一般不应采用空心板。
预制装配式钢筋混凝土楼梯构造类型
空心板
槽形板
平板
二、大、中型构件装配式楼梯
大、中型构件装配式楼梯的基本构件是平台板和楼梯段。其中大型预
制构件装配式楼梯是把楼梯段和平台板制成一个构件， 一个梯段可以带一 个平台，也可以带两个平台，每层楼梯由两个相同的构件组成。
预制装配式钢筋混凝土楼梯构造类型
二、大、中型构件装配式楼梯
预制构件的连接，在现场可以通过构件上的预埋件焊接，也可以通过
构件上的预埋件和预埋孔相互套接。
预制装配式钢筋混凝土楼梯构造类型
大、中型预制构件装配式楼梯可以减少预制构件的数量,利用大型吊
装工具进行安装,提高施工速度,降低劳动强度。由于这种楼梯构件的制 作和运输比较麻烦，施工现场还需要有大型吊装设备以满足安装的要求， 所以常用于大型预制装配式建筑物。
预制装配式钢筋混凝土楼梯构造类型
大、中型预制构件装配式楼梯
1.预制装配式钢筋混凝土楼梯是指将梯段、平台等混凝土构件在 工厂或现场预先生产制作，然后通过可靠的连接方式装配而成的楼 梯。 2.根据预制构件的尺寸及装配的程度， 一般可分为小型构件装配 式楼梯和大、中型构件装配式楼梯。 3.小型预制构件装配式楼梯按其构造方式又分为梁承式，墙承式 和墙悬臂式三种类型。 4.大、中型构件装配式楼梯的基本构件是楼梯段和平台板。运输 安装需要大型吊装设备，常用于大型预制装配式建筑物。
知识总结
关于预制装配式钢筋混凝土楼梯，下面说法正确的是( )
A.预制装配式钢筋混凝土楼梯因为自重大，支模困难，工
期长，目前已经很少采用。
B.装配式钢筋混凝土楼梯的刚度大,但施工速度慢,模板耗费
多。
C.预制装配梁承式钢筋混凝土楼梯，梯段是由墙支承。
D.大型预制构件装配式楼梯是把楼梯段和平台板制成一个
构件，因自重大安装困难，所以运输和安装需要大型吊装设备。
答案：D
