1、 阳台的类型、结构布置方式及细部构造
2、雨篷的构造
阳台和雨蓬

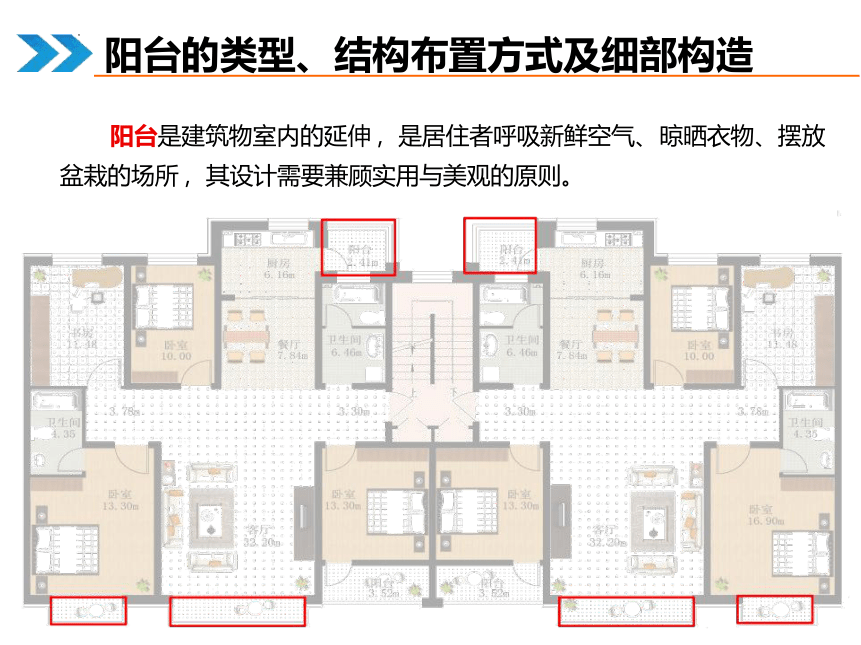

阳台是建筑物室内的延伸 ，是居住者呼吸新鲜空气、 晾晒衣物、摆放
盆栽的场所 ，其设计需要兼顾实用与美观的原则。
阳台的类型、结构布置方式及细部构造
一、 阳台的类型
阳台为人们提供一定的室外活动与休息空间 ，是多层住宅、高层住宅
和旅馆等建筑中不可缺少的一部分。 阳台按其与外墙面的关系分为:
阳台的类型、结构布置方式及细部构造

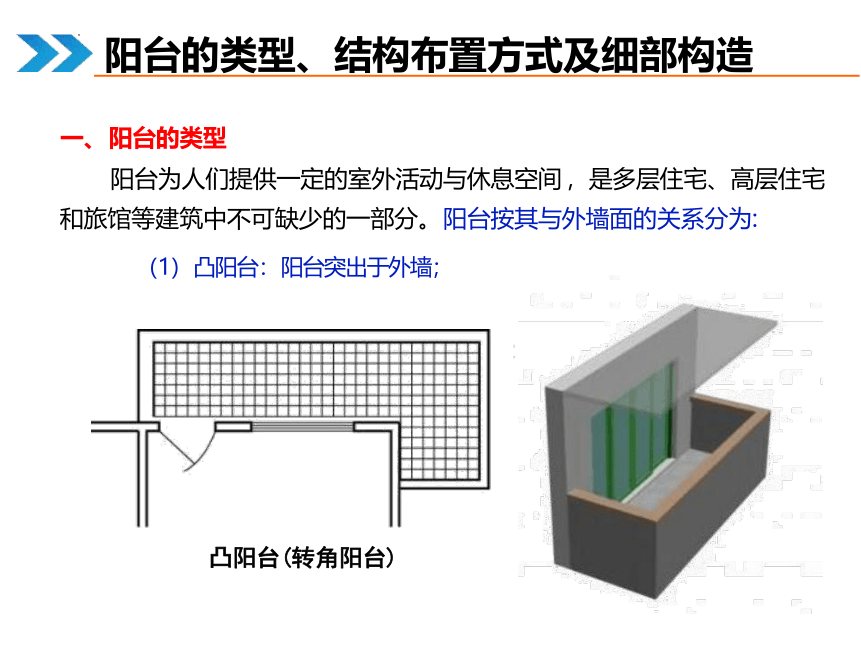

（1） 凸阳台： 阳台突出于外墙；
凸阳台(转角阳台)
阳台的类型、结构布置方式及细部构造

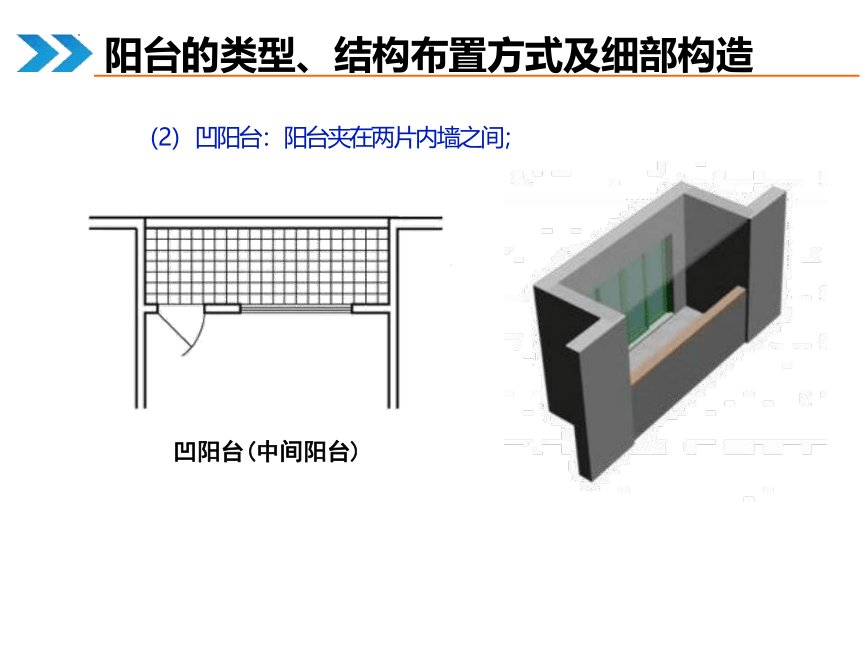

（2） 凹阳台： 阳台夹在两片内墙之间；
凹阳台(中间阳台)
阳台的类型、结构布置方式及细部构造

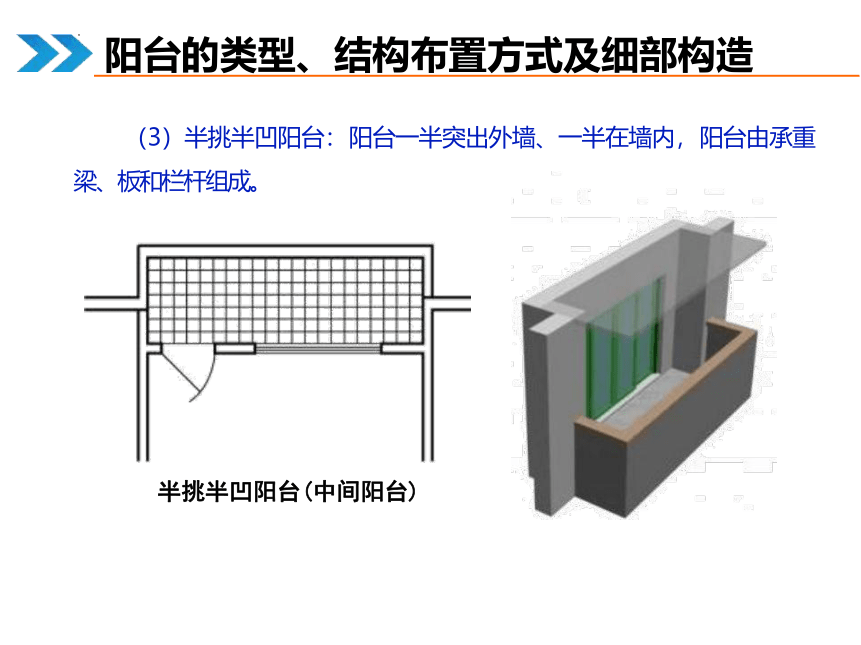

（3）半挑半凹阳台： 阳台一半突出外墙、一半在墙内， 阳台由承重
半挑半凹阳台(中间阳台)
梁、板和栏杆组成。
阳台平面尺寸的确定涉及建筑使用功能和结构的经济性和安全性。 阳
台悬挑尺寸大 ，使用空间大 ，但遮挡室内阳光 ，不利于室内采光和日照； 并且悬挑长度过大 ，在结构上不经济。
一般悬挑长度以1.2~1.5 m为宜 ，过小不便使用 ，过大则增加结构自
重。 阳台的宽度通常等于一个开间 ，方便结构处理。
阳台的类型、结构布置方式及细部构造
二、 阳台结构的布置方式

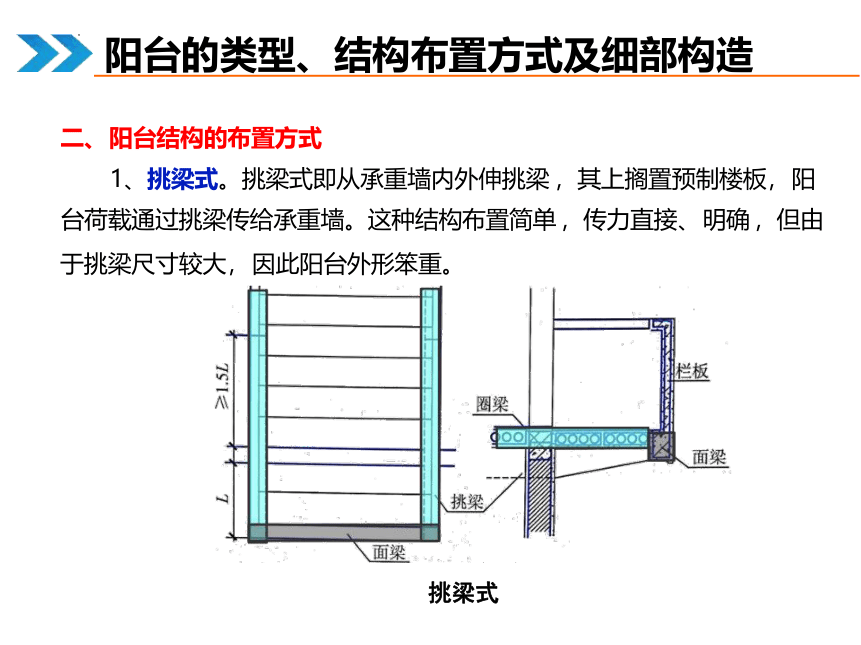

1、挑梁式。挑梁式即从承重墙内外伸挑梁 ，其上搁置预制楼板， 阳
台荷载通过挑梁传给承重墙。这种结构布置简单 ，传力直接、 明确 ，但由 于挑梁尺寸较大， 因此阳台外形笨重。
阳台的类型、结构布置方式及细部构造
挑梁式

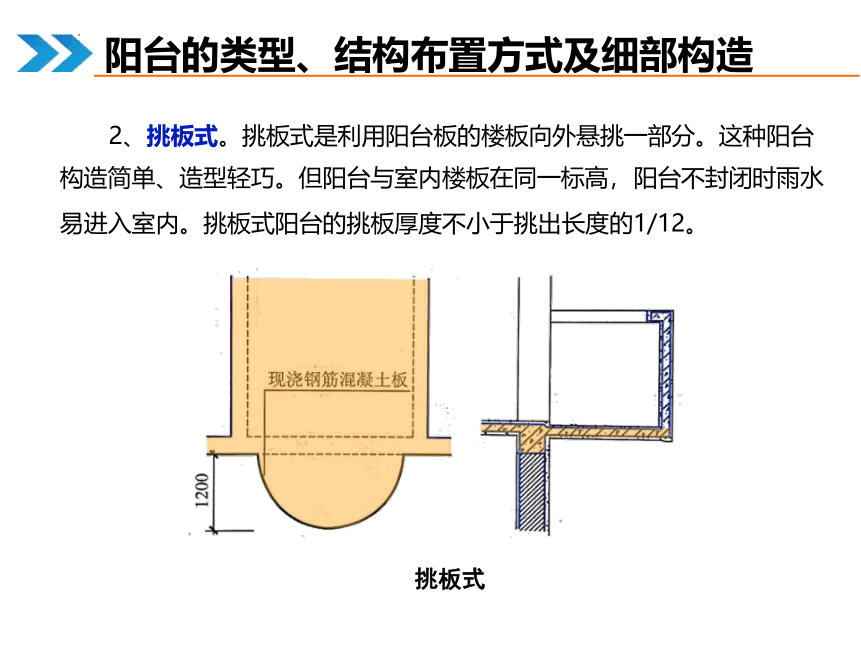

2、挑板式。挑板式是利用阳台板的楼板向外悬挑一部分。这种阳台
构造简单、造型轻巧。但阳台与室内楼板在同一标高， 阳台不封闭时雨水 易进入室内。挑板式阳台的挑板厚度不小于挑出长度的1/12。
阳台的类型、结构布置方式及细部构造
挑板式
3、压梁式。压梁式阳台是将阳台板与墙梁现浇在一起 ，墙梁由它上
部的墙体获得压重来防止阳台发生倾覆 ，压梁式阳台悬挑长度不宜超过 1.2m。
阳台的类型、结构布置方式及细部构造
压梁式
三、 阳台的细部构造
1、 阳台栏杆和扶手
阳台栏杆是设置在阳台外围的保护设施 ，主要供人们扶靠之用 ，以保
障人身安全。栏杆的高度一般为1.0~1.2 m ，栏杆间的净距不大于120
阳台的类型、结构布置方式及细部构造
≦110mm
1.0-1.2m
mm。
栏杆按立面形式的不同有空花式、混合式和实体式。
（1）空花式栏杆构件主要由金属或木质杆件组成 ，造型轻巧、通透。
阳台的类型、结构布置方式及细部构造
空花式栏杆
阳台的类型、结构布置方式及细部构造
（2）混合式栏杆为部分实体栏板、部分栏杆的组合。
混合式栏杆
阳台的类型、结构布置方式及细部构造
（3）实体式栏杆可以是混凝土或玻璃实体。
实体式
2、连接构造
金属栏杆一般采用方钢、 圆钢或扁钢焊接成各种形式的镂花 ，与阳台
板中预埋件焊接或直接插入阳台板的预留孔洞中连接。
阳台的类型、结构布置方式及细部构造
镂花
栏杆扶手有金属和钢筋混凝土两种。钢筋混凝土扶手用途广泛、形式
多样 ，一般可直接用作栏杆压顶 ，宽度有80mm、 120mm、 160mm。
阳台的类型、结构布置方式及细部构造
钢筋混凝土扶手
3、 阳台排水
为防止雨水倒灌入室内， 阳
台必须采取一些排水措施 。 阳台 排水有外排水和内排水两种 。 外 排水适用于低层和多层建筑， 即 在阳台外侧设置泄水管将水排出。 泄水管可采用镀锌铁管和塑料管。 外挑长度不应小于80mm， 以防 雨水溅到下层阳台。
阳台的类型、结构布置方式及细部构造
水舌排水
内排水适用于高层建筑和高标准建筑， 即在阳台内侧设置排水立管和
地漏 ，将雨水直接排入地下管网 ，保证建筑物立面的美观。
阳台的类型、结构布置方式及细部构造
雨水管排水
4、 阳台保温
在寒冷地区 ，居住建筑宜将阳台周边用塑钢窗、 断桥铝窗等进行围护，
且玻璃采用中空玻璃 ，形成封闭式阳台。
阳台的类型、结构布置方式及细部构造
中空玻璃塑钢、铝钢窗
雨篷位于建筑物出入口的上方 ，用来遮挡雨雪 ，给人们提供一个从室
外到室内的过渡空间 ，并起到保护门和丰富建筑立面的作用。
雨蓬按其构造形式可以分为钢筋混凝土雨篷、钢结构玻璃采光雨篷等。
雨篷的构造
雨篷
钢筋混凝土雨蓬具有结构牢固、造型厚重有力、 紧固耐久的特点。 它
具有悬板式和梁板式两种 ，悬板式雨蓬一般用于宽度不大的入口和次要的 入口。
雨篷的构造
钢筋混凝土雨篷
梁板式雨蓬用于宽度较大、挑出长度比较长的入口， 常采用反梁式，
从柱子上悬挑梁。
雨篷的构造
梁式雨篷
用阳光板、钢化玻璃作采光雨篷是比较流行的透光雨篷做法 ，透光材
料采光雨篷具有结构轻巧、造型美观、透明新颖等特点， 同时富有现代感 的装饰效果 ，其也是现代建筑装饰的特点之一。
雨篷的构造
轻钢雨蓬
其做法是用钢结构作为支撑受力体系 ，在钢结构上伸出钢爪固定玻璃，
该雨篷类似于四点支撑板。玻璃四角的爪件承受着风荷载和地震作用并传 到后面的钢结构上 ，最后传到土建结构上。
雨篷的构造
轻钢雨蓬
1、 阳台是建筑物室内的延伸 ，一般位于建筑外墙外侧 ，按其与外
墙面的关系分为凸阳台、 凹阳台、半挑半凹阳台， 阳台由承重梁、板
和栏杆组成。 阳台结构的布置方式有挑梁式、挑板式和压梁式。
2、 阳台需要从栏杆和扶手的连接、排水、保温几个方面来注意它
的细部构造。
3、雨篷位于建筑物出入口的上方 ，按其构造形式可以分为钢筋混
凝土雨篷、钢结构玻璃采光雨篷等。
知识总结
阳台按其与外墙面的关系 ，可分为（ ）。
A、 凸阳台
B、 凹阳台
C、 半挑半凹阳台
D、 转角阳台
答案：ABC
课堂提问
