1、现浇钢筋混凝土楼板的概念、特点
2、钢筋混凝土楼板的构造做法及特点
钢筋混凝土楼板（一）

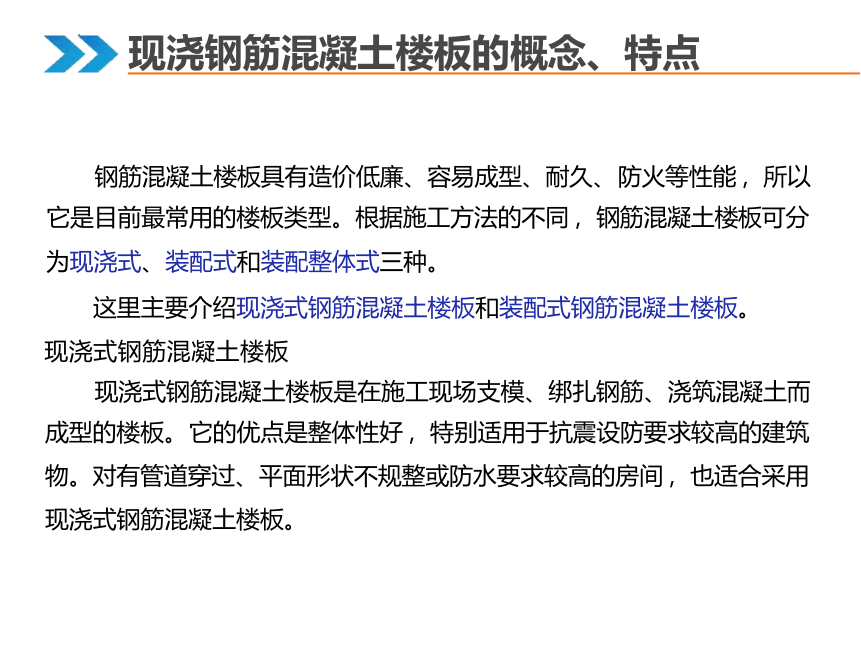

钢筋混凝土楼板具有造价低廉、容易成型、耐久、 防火等性能 ，所以
它是目前最常用的楼板类型。根据施工方法的不同 ，钢筋混凝土楼板可分 为现浇式、装配式和装配整体式三种。
这里主要介绍现浇式钢筋混凝土楼板和装配式钢筋混凝土楼板。
现浇式钢筋混凝土楼板
现浇式钢筋混凝土楼板是在施工现场支模、绑扎钢筋、浇筑混凝土而
成型的楼板。 它的优点是整体性好 ，特别适用于抗震设防要求较高的建筑 物。对有管道穿过、平面形状不规整或防水要求较高的房间 ，也适合采用 现浇式钢筋混凝土楼板。
现浇钢筋混凝土楼板的概念、特点
但是现浇钢筋混凝土楼板有施工工期较长、现场湿作业多、需要消耗
大量模板的缺点。近年来， 随着工具式模板的采用及现场机械化程度的提 高 ，现浇式钢筋混凝土楼板在高层建筑中的应用越来越普遍。
常见的现浇式钢筋混凝土楼板

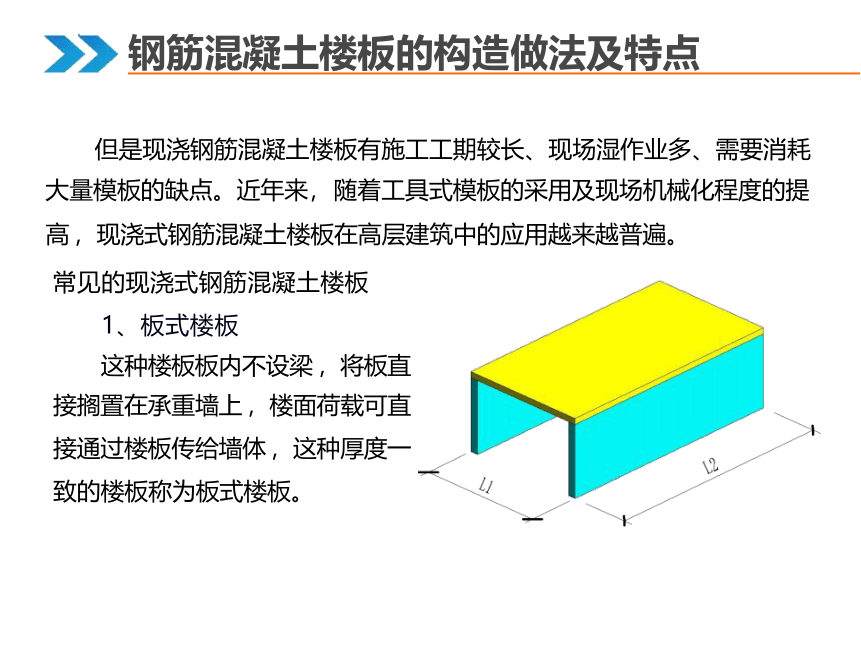

1、板式楼板
这种楼板板内不设梁 ，将板直
接搁置在承重墙上 ，楼面荷载可直
接通过楼板传给墙体 ，这种厚度一
致的楼板称为板式楼板。
钢筋混凝土楼板的构造做法及特点

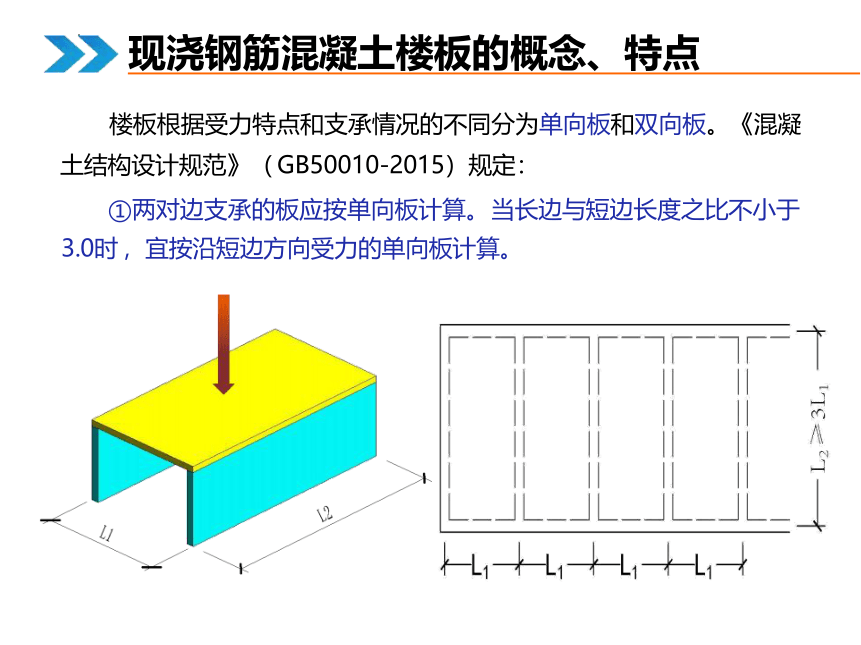

楼板根据受力特点和支承情况的不同分为单向板和双向板。《混凝
土结构设计规范》（ GB50010-2015）规定：
①两对边支承的板应按单向板计算。 当长边与短边长度之比不小于
3.0时 ，宜按沿短边方向受力的单向板计算。
现浇钢筋混凝土楼板的概念、特点

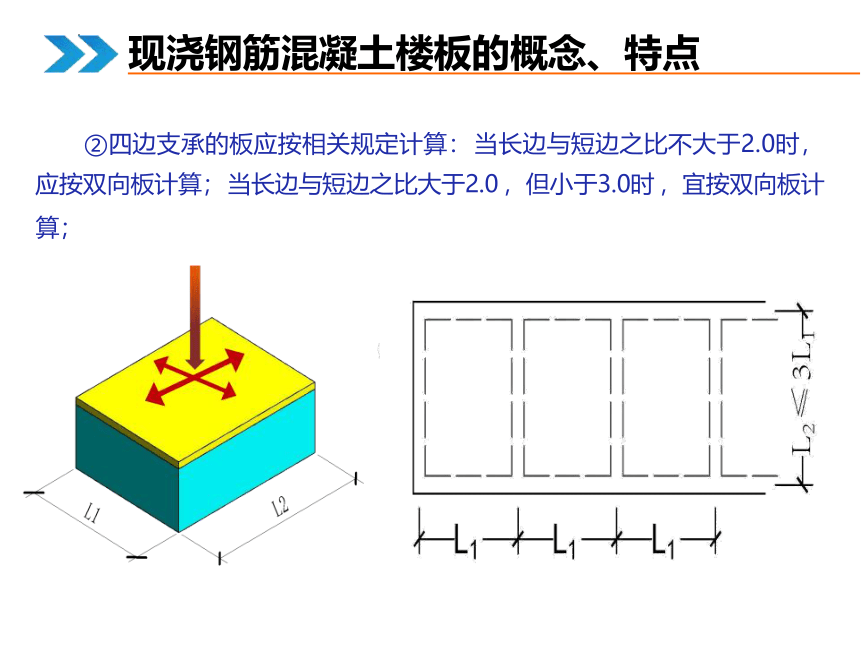

②四边支承的板应按相关规定计算： 当长边与短边之比不大于2.0时，
应按双向板计算； 当长边与短边之比大于2.0 ，但小于3.0时 ，宜按双向板计 算；
现浇钢筋混凝土楼板的概念、特点

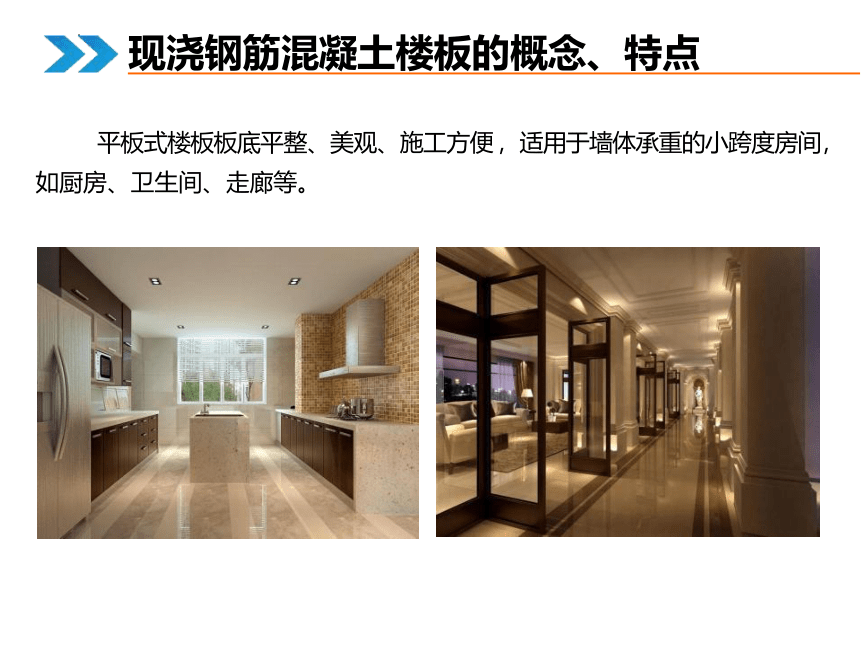

平板式楼板板底平整、美观、施工方便 ，适用于墙体承重的小跨度房间，
如厨房、卫生间、走廊等。
现浇钢筋混凝土楼板的概念、特点

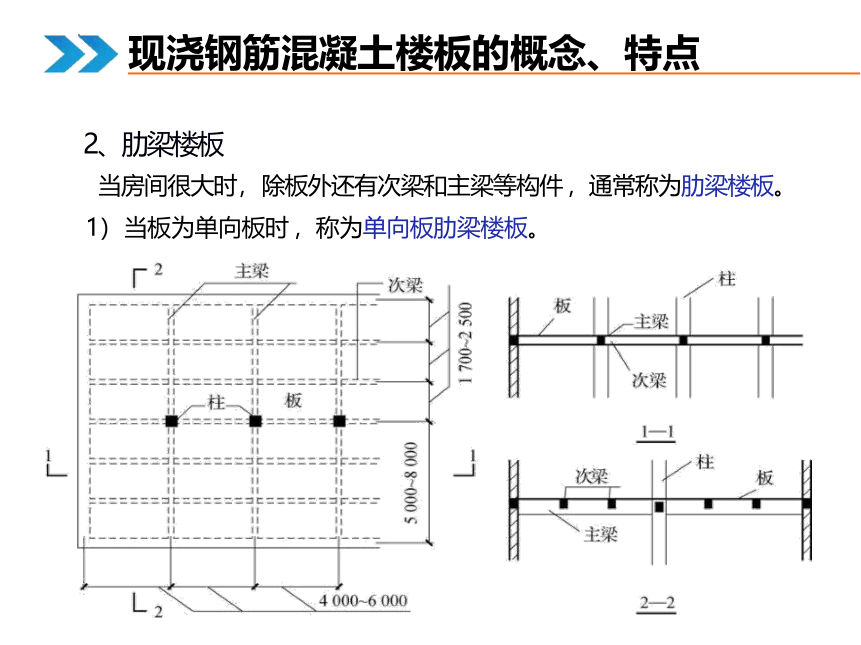

2、肋梁楼板
当房间很大时， 除板外还有次梁和主梁等构件 ，通常称为肋梁楼板。
1） 当板为单向板时 ，称为单向板肋梁楼板。
现浇钢筋混凝土楼板的概念、特点

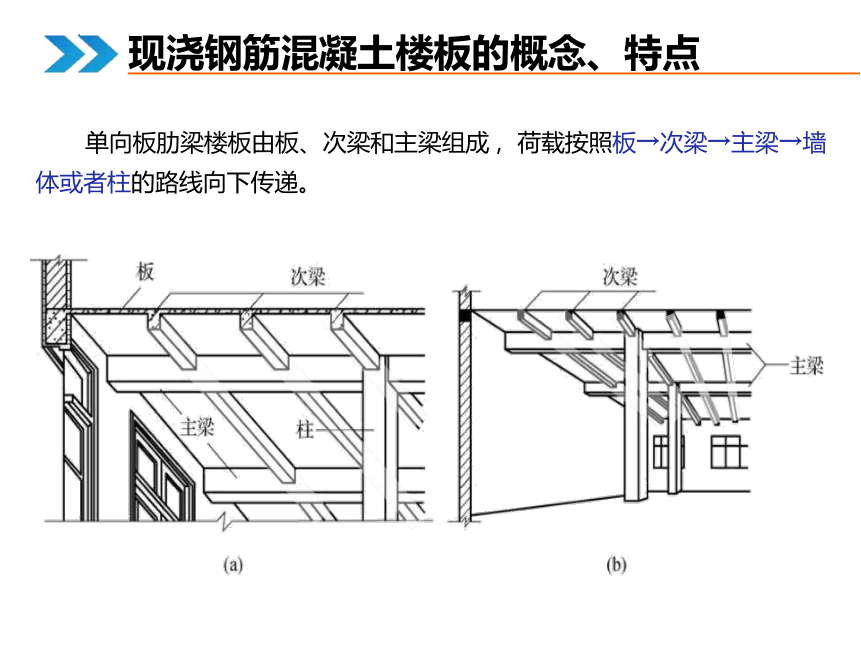

单向板肋梁楼板由板、次梁和主梁组成 ，荷载按照板→次梁→主梁→墙
体或者柱的路线向下传递。
现浇钢筋混凝土楼板的概念、特点
2） 当板为双向板时 ，称为双向板肋梁楼板。双向板肋梁楼板常无主梁、
次梁之分， 由板和梁组成。
现浇钢筋混凝土楼板的概念、特点
肋梁楼板的结构布置应依据房间尺寸的大小、柱和承重墙的位置等因素
进行。梁的布置应整齐、合理、经济。
现浇钢筋混凝土楼板的概念、特点
3、井式楼板
当双向板肋梁楼板的板跨相同 ，且两个方向的梁截面也相同时 ，就构成
了井式楼板。
现浇钢筋混凝土楼板的概念、特点
井式楼板实际上是一块扩大了的双向板 ，梁的跨度可达20 ~30 m ，井
式楼板可与墙体 放置或 放置 ，井式楼板可以用于较大的无柱空间 ， 而且楼板底部的井格整齐划一 ，很有韵律 ，稍加处理就可形成艺术效果很好 的顶棚。
现浇钢筋混凝土楼板的概念、特点
正交正放井式楼板 正交斜放井式楼板
因此 ，井式楼板常用于门厅、大厅、会议室、小型礼堂、歌舞厅等 ，也
可将井式楼板中的板去掉 ，将井格设在中庭的顶棚上 ，这样的做法可以获得 很好的采光和通风效果， 同时也很美观。
现浇钢筋混凝土楼板的概念、特点
4、无梁楼板
无梁楼板是指将楼板直接支承在柱上 ，不设主梁和次梁。无梁楼板分为
有柱帽和无柱帽两种。
1） 当楼面荷载较大时 ，为提高楼板的承载力、 刚度和抗冲击能力 ，必
须在柱顶加设柱帽。
现浇钢筋混凝土楼板的概念、特点
2） 当楼面荷载比较小时 ，可采用无柱帽楼板；无梁楼板具有净空高度
大、顶棚平整、采光通风及卫生条件较好、施工简便等优点 ，适用于荷载较 大的商店、书库、仓库等建筑。
现浇钢筋混凝土楼板的概念、特点
5、压型钢板组合楼板
压型钢板组合楼板是一种由钢板与混凝土两种材料组合而成的楼板 ，压
型钢板组合楼板是在钢梁上铺设表面凹凸相间的压型钢板， 以钢板作为衬板 现浇混凝土 ，形成整体的组合楼板， 由楼面层、组合板和钢梁三部分构成 ， 也可以根据需要设吊顶棚。
现浇钢筋混凝土楼板的概念、特点
压型钢板一方面作为浇筑混凝土的永久性模板来使用 ，另一方面承受着
楼板下部的弯拉应力 ，起着模板和受拉钢筋的双重作用 ，省掉了拆模板的程 序 ，加快了施工速度 ，压型钢板肋间的空隙还可用来敷设管线 ，钢衬板的底 部可以焊接架设悬吊管道、通风管、 吊顶棚的支托。
现浇钢筋混凝土楼板的概念、特点
这种形式的楼板整体性强，
刚度大 ，承载力好 ，施工速度快， 自重轻， 但防火性和耐腐蚀性不 如其他类型的钢筋混凝土楼板 ， 外露的受力钢板需做防火处理 。 适用于大空间建筑 、 高层建筑和 大跨的工业建筑 。 近年来国内建 成的高层建筑 ，如上海金茂大厦、 上海环球金融中心 、 中央电视台 总部大楼、 广州大剧院等都采用 了这一形式的楼板。
现浇钢筋混凝土楼板的概念、特点
中央电视台总部大楼
现浇钢筋混凝土楼板的概念、特点
环球金融中心
金茂大厦
1、现浇整体式钢筋混凝土楼板是在施工现场经过支模、绑扎钢筋、
浇筑混凝土等工序而整体浇筑成型的楼板。这种楼板具有整体性强、
抗震能力好、梁板布置灵活等优点 ，但施工的湿作业量大 ，模板使用
量大 ，施工的工期较长。
2、现浇整体式钢筋混凝土楼板根据楼板的具体组成 ，可分为板式
楼板、肋梁楼板、井字楼板、无梁楼板和压型钢板组合楼板等几种类
型。
知识总结
以下说法中正确的是：
A、井式楼板设置纵横两个方向的梁 ，纵向的为主梁 ，横向的为次梁。
B、压型钢板组合楼板中的压型钢板相当于模板,浇筑完混凝土后 ，要
拆除压型钢板 。
C、板式楼板根据受力特点和支承情况的不同分为单向板和双向板。
D、板式楼板适用于平面尺寸较大的房间 ，梁板式楼板适用于平面尺
寸较小的房间。
正确答案 ：C
