第2章 制图的基本知识
2.1 图幅、线性、字体、尺寸标注
2.2 尺规绘图工具使用方法
2.3 平面图形的绘制
2.4 常用的绘图方法和步骤

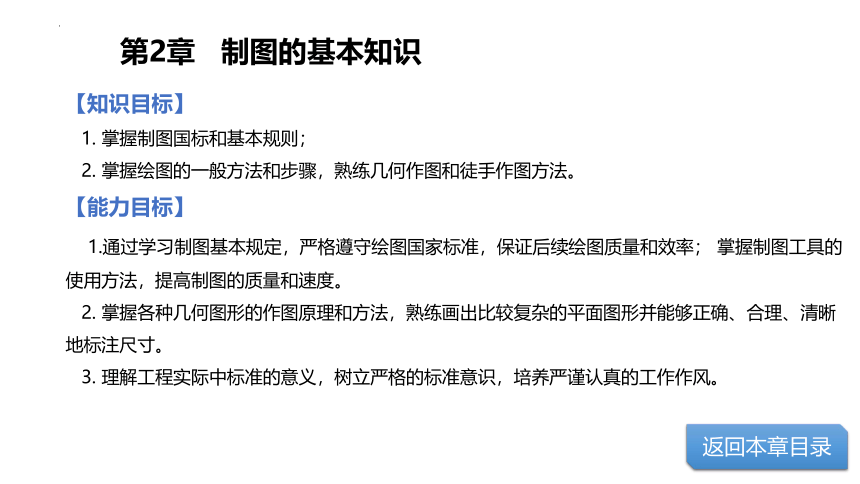

【知识目标】
1. 掌握制图国标和基本规则；
2. 掌握绘图的一般方法和步骤，熟练几何作图和徒手作图方法。
【能力目标】
1.通过学习制图基本规定，严格遵守绘图国家标准，保证后续绘图质量和效率； 掌握制图工具的使用方法，提高制图的质量和速度。
2. 掌握各种几何图形的作图原理和方法，熟练画出比较复杂的平面图形并能够正确、合理、清晰地标注尺寸。
3. 理解工程实际中标准的意义，树立严格的标准意识，培养严谨认真的工作作风。
第2章 制图的基本知识
返回本章目录
第2章 制图的基本知识
返回本章目录
表达统一、绘图规范
便于识读与技术交流
满足设计、施工及存档等。
《房屋建筑制图统一标准》
《总图制图标准》
《建筑制图标准》
《建筑结构制图标准》
《给水排水制图标准》
工程图样
国家标准

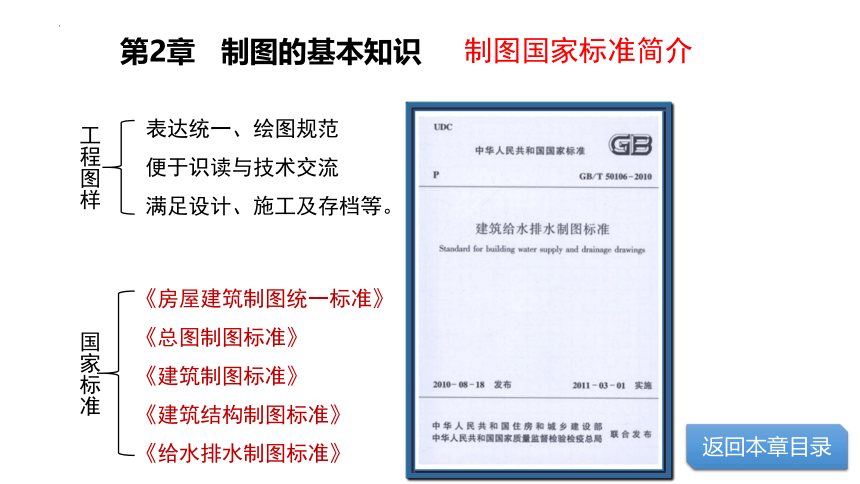

制图国家标准简介
第2章 制图的基本知识

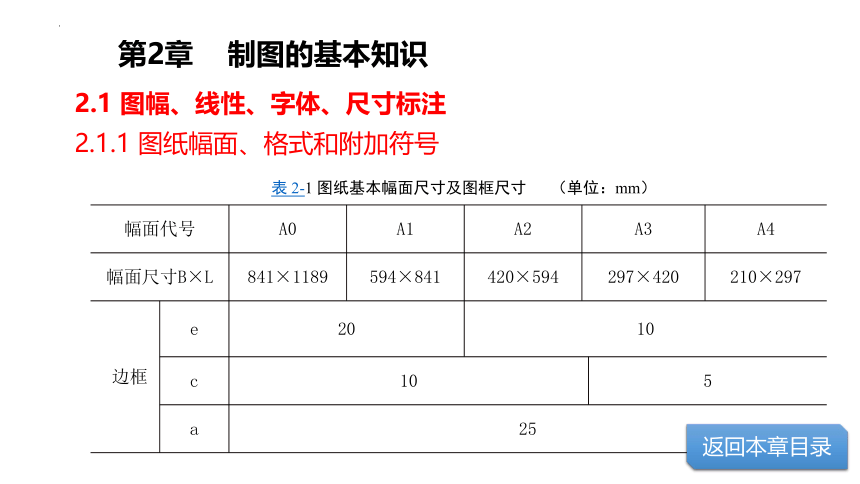

2.1.1 图纸幅面、格式和附加符号
幅面代号 A0 A1 A2 A3 A4
幅面尺寸B×L 841×1189 594×841 420×594 297×420 210×297
边框 e 20 10
c 10 5
a 25
表 2-1 图纸基本幅面尺寸及图框尺寸 （单位：mm）
返回本章目录
2.1 图幅、线性、字体、尺寸标注
2.1.1 图纸幅面、格式和附加符号
第2章 制图的基本知识
2.1 图幅、线性、字体、尺寸标注

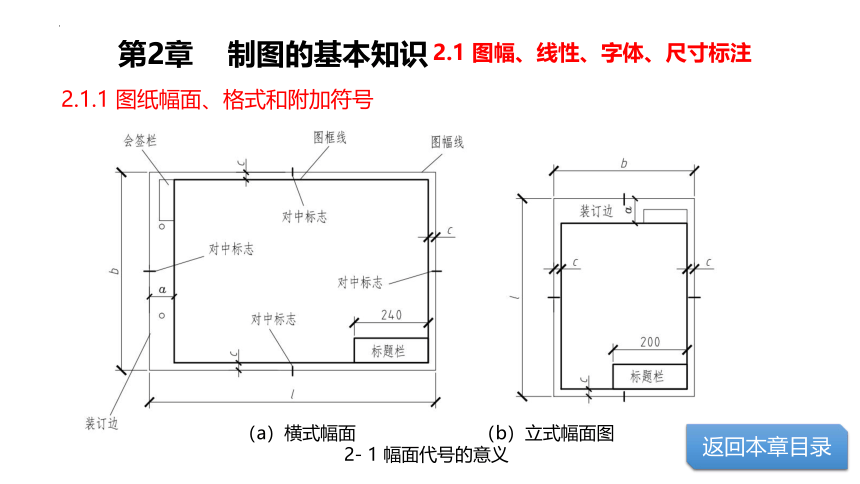

（a）横式幅面 （b）立式幅面图
2- 1 幅面代号的意义
返回本章目录

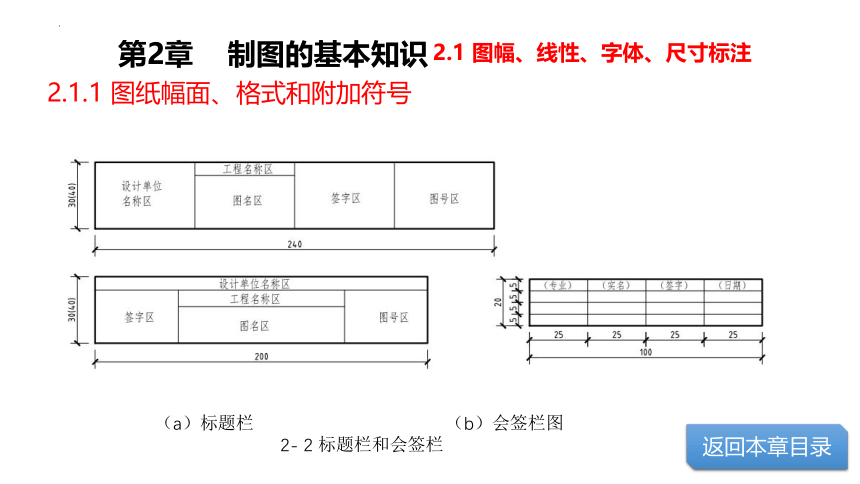

2.1.1 图纸幅面、格式和附加符号
（a）标题栏 （b）会签栏图
2- 2 标题栏和会签栏
返回本章目录
第2章 制图的基本知识
2.1 图幅、线性、字体、尺寸标注
2.1.1 图纸幅面、格式和附加符号

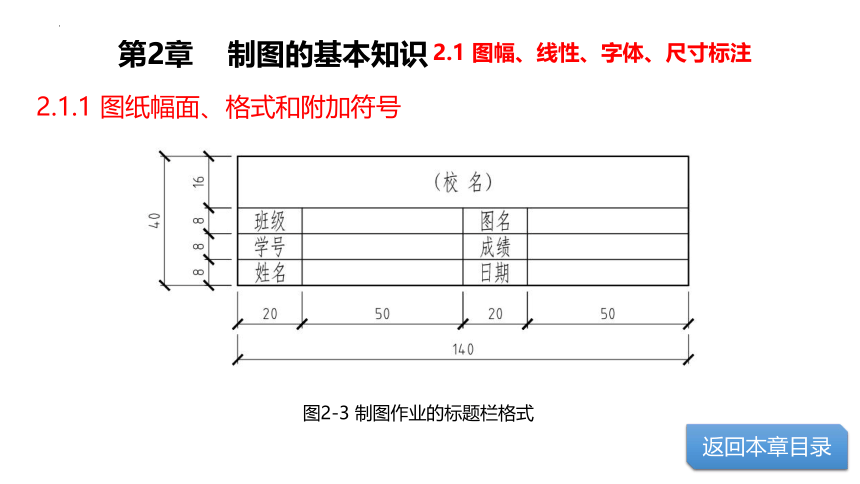

图2-3 制图作业的标题栏格式
返回本章目录
第2章 制图的基本知识
2.1 图幅、线性、字体、尺寸标注

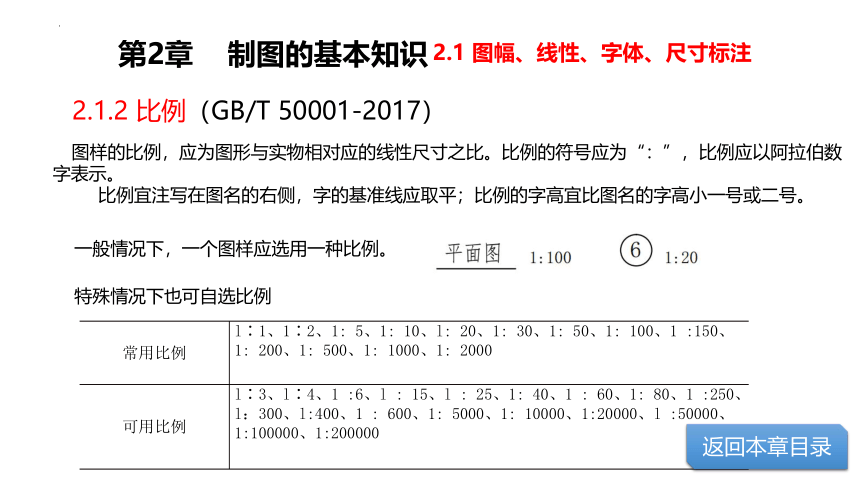

2.1.2 比例（GB/T 50001-2017）
图样的比例，应为图形与实物相对应的线性尺寸之比。比例的符号应为“：”，比例应以阿拉伯数字表示。
比例宜注写在图名的右侧，字的基准线应取平；比例的字高宜比图名的字高小一号或二号。
常用比例 l∶1、1∶2、1: 5、1: 10、l: 20、1: 30、1: 50、1: 100、1 :150、1: 200、1: 500、1: 1000、1: 2000
可用比例 l∶3、l∶4、1 :6、l : 15、l : 25、1: 40、1 : 60、1: 80、1 :250、l：300、l:400、1 : 600、1: 5000、1: 10000、1:20000、l :50000、1:100000、1:200000
一般情况下，一个图样应选用一种比例。
特殊情况下也可自选比例
返回本章目录
第2章 制图的基本知识
2.1 图幅、线性、字体、尺寸标注

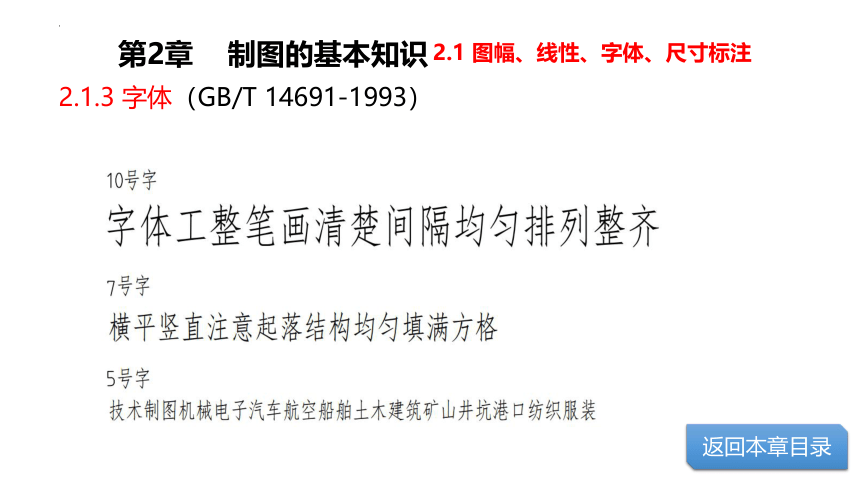

2.1.3 字体（GB/T 14691-1993）
返回本章目录
第2章 制图的基本知识
2.1 图幅、线性、字体、尺寸标注
返回本章目录
第2章 制图的基本知识
2.1 图幅、线性、字体、尺寸标注
2.1.3 字体（GB/T 50001-2017）
2.1.4 图线（GB/T 50001-2017）
图线有粗、中粗、中、细之分。
每个图样,应根据复杂程度与比例大小，先选定基本线宽b (即粗线宽度),再对应确定其他线宽。。b值可从线宽系列中选取，即1.4、1.0、0.7、0.5、mm。
第2章 制图的基本知识
2.1 图幅、线性、字体、尺寸标注
返回本章目录
线宽比 线宽组
b 1.4 1.0 0.7 0.5
0.7b 1.0 0.7 0.35 0.35
0.5b 0.7 0.5 0.35 0.25
0.25b 0.35 0.25 0.18 0.13
2.1.4 图线（GB/T 50001-2017）
画在图纸上的线条统称图线。图线有粗、中粗、中、细之分。
每个图样,应根据复杂程度与比例大小，先选定基本线宽b。b值可从线宽系列中选取，即2.0、1.4、1.0、0.7、0.5、0.35mm。
第2章 制图的基本知识
2.1 图幅、线性、字体、尺寸标注
返回本章目录
2.1.4 图线（GB/T 50001-2017）
（a）正确 （b）错误
图 2- 8 虚线交接的画法
第2章 制图的基本知识
返回本章目录
2.1 图幅、线性、字体、尺寸标注
2.1.4 图线（GB/T 50001-2017）
常用图线应用举例
第2章 制图的基本知识
返回本章目录
2.1 图幅、线性、字体、尺寸标注
返回本章目录
2.1 图幅、线性、字体、尺寸标注
2.1.5 尺寸注法（GB/T 50001-2017）
完整的尺寸，由下列内容组成：
（1）尺寸线（细实线）
（2）尺寸界线（细实线）
（3）尺寸数字
（4）尺寸起止符号
第2章 制图的基本知识
2.1.5 尺寸注法（GB/T 50001-2017）
标注半径、直径和角度时，尺寸起止符号不用45°短斜线，而用箭头表示
标注直径尺寸时，应在尺寸数字前加注符号“Ф”，标注半径尺寸时，加注符号“R”，角度数字一律水平书写
第2章 制图的基本知识
返回本章目录
2.1 图幅、线性、字体、尺寸标注
2.1.5 尺寸注法（GB/T 50001-2017）
尺寸数字应写在尺寸线的中间。在水平尺寸线上的应从左到右写在尺寸线上方。在铅直尺寸线上的，应从下到上写在尺寸线左方
尺寸线倾斜时数字的方向应便于阅读，尽量避免在30°斜线范围内注写尺寸
第2章 制图的基本知识
返回本章目录
2.1 图幅、线性、字体、尺寸标注
2.1.5 尺寸注法（GB/T 50001-2017）
不能用尺寸界线作为尺寸线
大尺寸在外，小尺寸在内
第2章 制图的基本知识
返回本章目录
2.1 图幅、线性、字体、尺寸标注
2.1.5 尺寸注法（GB/T 50001-2017）
同一张图纸内尺寸数字应大小一致
轮廓线、中心线可作为尺寸界线，但不能用作尺寸线
第2章 制图的基本知识
返回本章目录
2.1 图幅、线性、字体、尺寸标注
两尺寸界线之间比较窄时，尺寸数字可注在尺寸界线外侧，或上下错开，或用指引线引出再标注
在断面图中写数字处，应留空不画断面线
桁架式结构的单线图，宜将尺寸直接注在杆件的一侧
第2章 制图的基本知识
返回本章目录
2.1 图幅、线性、字体、尺寸标注
2.1.5 尺寸注法（GB/T 50001-2017）
2.2 尺规绘图工具使用方法
图板、丁字尺和三角板
（a）水平线画法 （b） 垂直线画法
第2章 制图的基本知识
返回本章目录
（c） 倾斜线画法
2.2 尺规绘图工具使用方法
图板、丁字尺和三角板
第2章 制图的基本知识
返回本章目录
(a) 针脚应比铅芯稍长 (b) 画较大圆时,应使圆规两脚与纸面垂直
2.2 尺规绘图工具使用方法
圆规
第2章 制图的基本知识
返回本章目录
(a) 针尖对齐 (b) 用分规截取长度 (c) 用分规等分线段
第2章 制图的基本知识
2.2 尺规绘图工具使用方法
分规
返回本章目录
比例尺刻度
第2章 制图的基本知识
返回本章目录
2.2 尺规绘图工具使用方法
比例尺
（a）曲线板 （b）描绘方法
第2章 制图的基本知识
2.2 尺规绘图工具使用方法
曲线板
返回本章目录
(a) (b)
第2章 制图的基本知识
返回本章目录
2.2 尺规绘图工具使用方法
铅笔
第2章 制图的基本知识
返回本章目录
2.2 尺规绘图工具使用方法
其他工具
2.3 平面图形的绘制-正多边形
作该圆内接六边形
作该圆内接七边形
第2章 制图的基本知识
返回本章目录
2.3 平面图形的绘制
等分已知直线及应用
将线段AB等分为七等分
将平行线段AB和CD之间的距离8等分
第2章 制图的基本知识
返回本章目录
2.3 平面图形的绘制
等分已知直线及应用
等分距离法绘制楼梯
第2章 制图的基本知识
2.3 平面图形的绘制
返回本章目录
圆弧连接的基本形式
圆与直线相切
圆与圆相内切
圆与圆相外切
第2章 制图的基本知识
2.3 平面图形的绘制
返回本章目录
圆弧连接
圆弧连接作图示例
作圆弧与两已知直线相切
作圆弧与两已知圆外切
第2章 制图的基本知识
2.3 平面图形的绘制
返回本章目录
作圆弧与两已知圆内切
作圆弧与已知圆外切，并与已知直线相切
第2章 制图的基本知识
2.3 平面图形的绘制
返回本章目录
圆弧连接作图示例
作圆弧与已知圆外切，并与已知直线相切
第2章 制图的基本知识
2.3 平面图形的绘制
返回本章目录
圆弧连接作图示例
已知中圆O1 ，O2和O3。其中O2和O3半径相等。作直线使之与相邻圆相切。
两已知圆公切线的画法
第2章 制图的基本知识
2.3 平面图形的绘制
返回本章目录
平面图形通常由两个要素确定：图形大小（含线段长度）、图形位置。
一、 平面图形的尺寸分析
平面图形的尺寸分为定形尺寸和定位尺寸两类。
1．尺寸基准
2．定形尺寸
3.定位尺寸
有时一个尺寸可以兼有定形和定位两种作用
平面图形的分析和绘图步骤
第2章 制图的基本知识
2.3 平面图形的绘制
返回本章目录
图中240、120、40，R40等是定形尺寸，100是定位尺寸，R80既是定形尺寸,又是定位尺寸。
高度方向基准
水平方向基准
第2章 制图的基本知识
2.3 平面图形的绘制
平面图形的分析和绘图步骤
返回本章目录
一、 平面图形的作图步骤
1． 选定比例，合理布置图面。
2． 对平面图形进行尺寸分析和线段分析。
3． 画出平面图形的对称线、中心线或基线。
4． 首先画出全部的已知线段，然后再画中间线段，最后画出连接线段。
5． 加深图线和分别标注定形尺寸和定位尺寸。
第2章 制图的基本知识
2.3 平面图形的绘制
平面图形的分析和绘图步骤
Φ12、Φ16、Φ24、Φ32等为定形尺寸。
80、25、16等为定位尺寸。
高度方向基准
水平方向基准
第2章 制图的基本知识
2.3 平面图形的绘制
平面图形的分析和绘图步骤
返回本章目录
（a）画基准线
第2章 制图的基本知识
2.3 平面图形的绘制
平面图形的分析和绘图步骤
返回本章目录
（b）画已知线段
第2章 制图的基本知识
2.3 平面图形的绘制
平面图形的分析和绘图步骤
返回本章目录
（c）画中间圆弧R15
第2章 制图的基本知识
2.3 平面图形的绘制
平面图形的分析和绘图步骤
（d）画连接线段R6、R8、R105
第2章 制图的基本知识
2.3 平面图形的绘制
平面图形的分析和绘图步骤
（e）描深图线
第2章 制图的基本知识
2.3 平面图形的绘制
平面图形的分析和绘图步骤
返回本章目录
（f）标注，检查完成
第2章 制图的基本知识
2.3 平面图形的绘制
平面图形的分析和绘图步骤
返回本章目录
尺规绘图
1．绘图前的准备工作
（1）准备好必要的绘图工具和仪器；
（2）根据图形大小和复杂程度，确定绘图比例和图纸幅面；
（3）固定图纸：图纸一般固定在图板左下方。
第2章 制图的基本知识
2.4 常用的绘图方法和步骤
返回本章目录
2．按照正确的步骤进行画图
（1）用细实线绘制图形底稿
（2）加深图线
（3）标注尺寸
（4）全面检查，填写标题栏和其他必要的说明，完成图样。
第2章 制图的基本知识
2.4 常用的绘图方法和步骤
返回本章目录
1．徒手图的概念
徒手图也称草图，是不借助仪器，仅以徒手、目测的方法绘制的图样。
草图也具有重要的工程实用价值。
可在网格纸上直接作图。
徒手绘图
第2章 制图的基本知识
2.4 常用的绘图方法和步骤
返回本章目录
圆和曲线的画法
直线的画法
第2章 制图的基本知识
2.4 常用的绘图方法和步骤
徒手绘图
返回本章目录
第2章 制图的基本知识
2.4 常用的绘图方法和步骤
徒手绘图
返回本章目录
斜线的画法
