1、楼板的组成及类型
2、楼板层的设计要求
楼地层概述

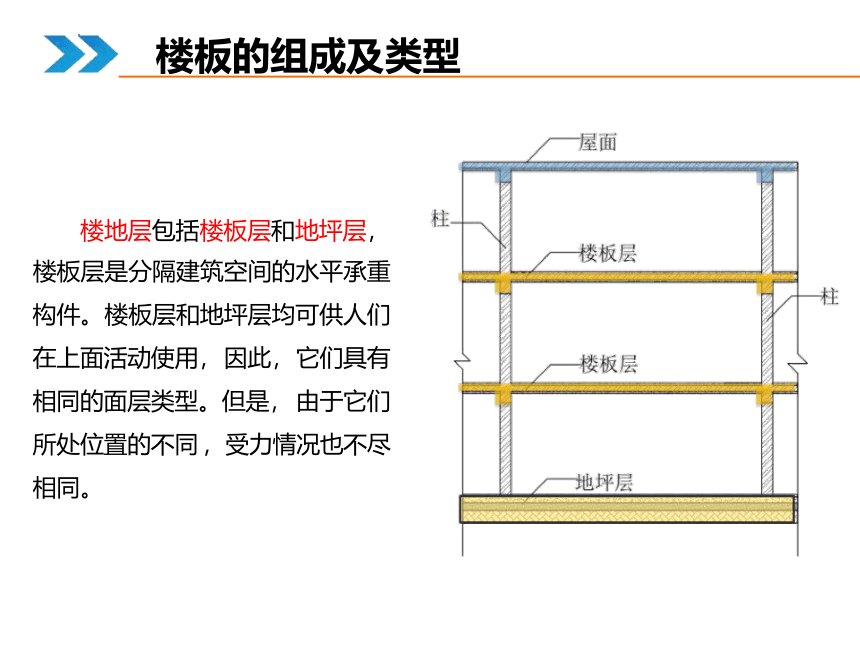

楼地层包括楼板层和地坪层，
楼板层是分隔建筑空间的水平承重 构件。楼板层和地坪层均可供人们 在上面活动使用， 因此， 它们具有 相同的面层类型。但是， 由于它们 所处位置的不同 ，受力情况也不尽 相同。
楼板的组成及类型

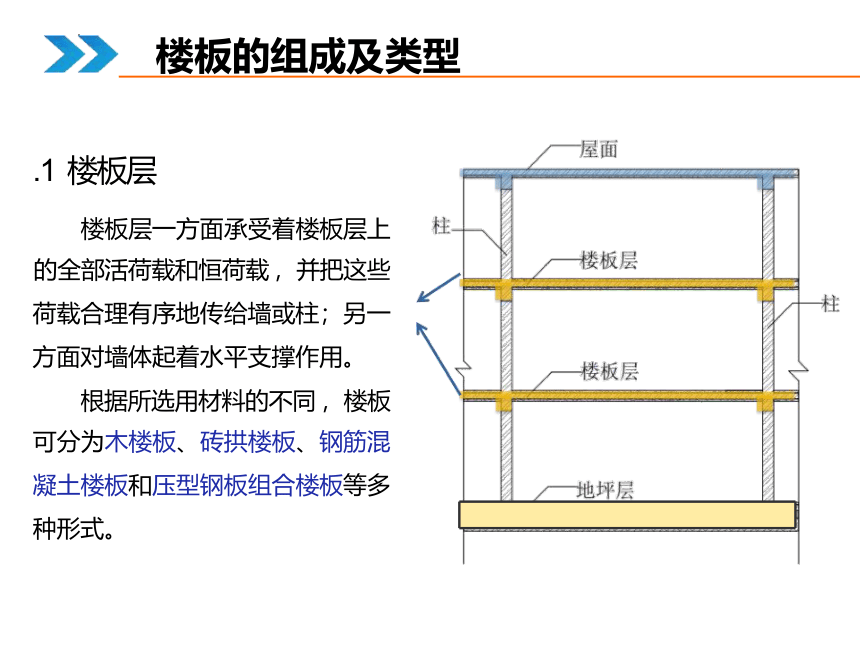

.1 楼板层
楼板层一方面承受着楼板层上
的全部活荷载和恒荷载 ，并把这些 荷载合理有序地传给墙或柱；另一 方面对墙体起着水平支撑作用。
根据所选用材料的不同 ，楼板
可分为木楼板、砖拱楼板、钢筋混 凝土楼板和压型钢板组合楼板等多 种形式。
楼板的组成及类型

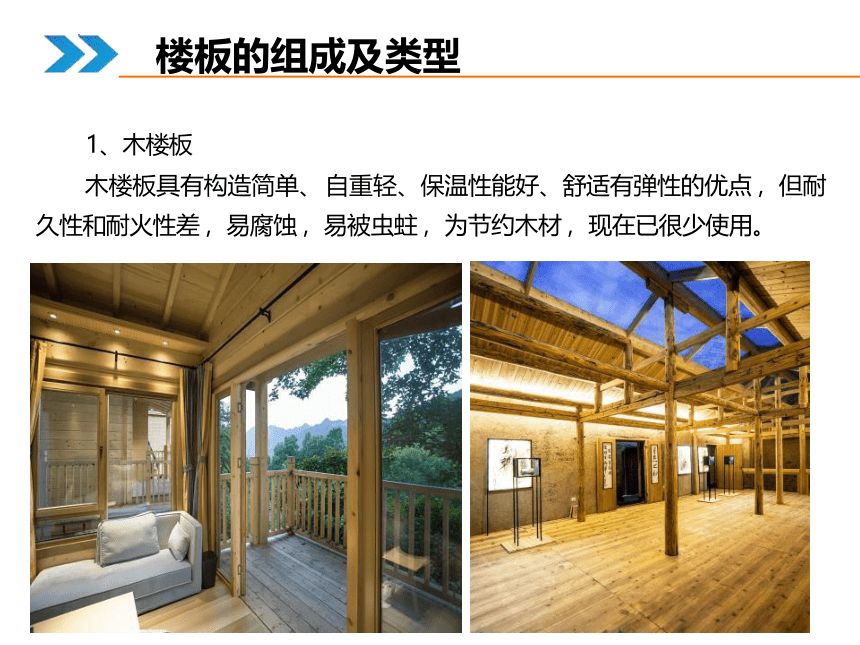

1、木楼板
木楼板具有构造简单、 自重轻、保温性能好、舒适有弹性的优点 ，但耐
久性和耐火性差 ，易腐蚀 ，易被虫蛀 ，为节约木材 ，现在已很少使用。
楼板的组成及类型

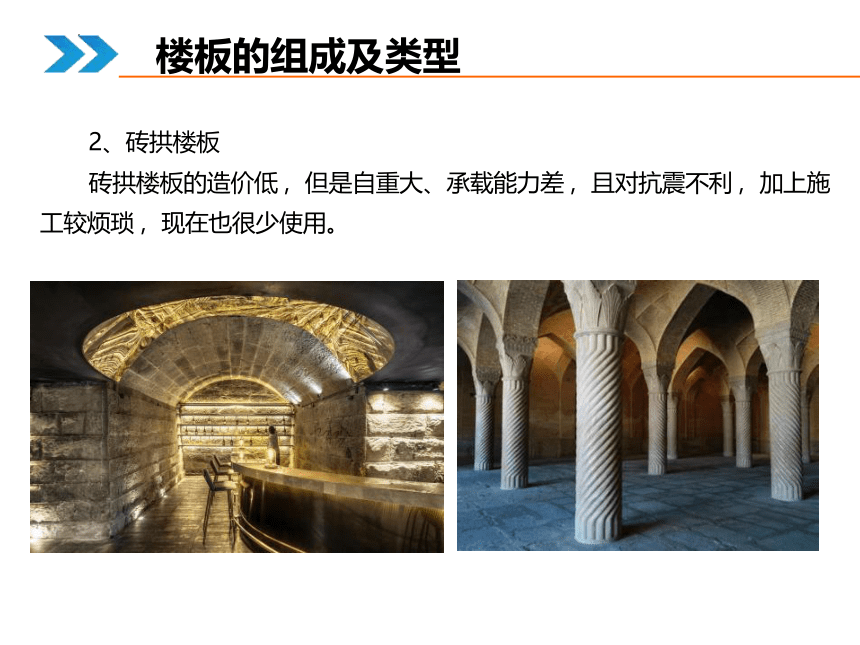

2、砖拱楼板
砖拱楼板的造价低 ，但是自重大、承载能力差 ，且对抗震不利 ，加上施
工较烦琐 ，现在也很少使用。
楼板的组成及类型

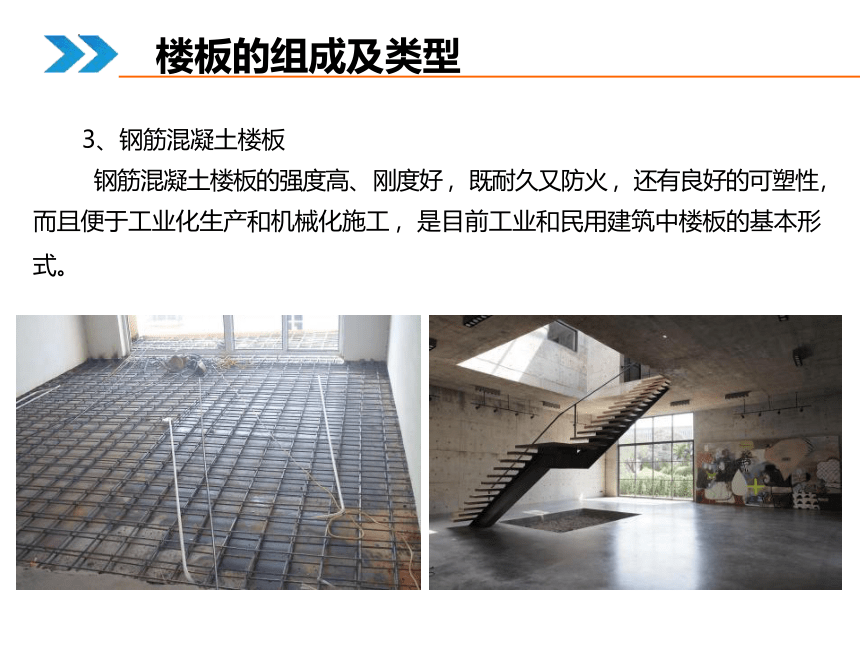

3、钢筋混凝土楼板
钢筋混凝土楼板的强度高、 刚度好 ，既耐久又防火 ，还有良好的可塑性，
而且便于工业化生产和机械化施工 ，是目前工业和民用建筑中楼板的基本形 式。
楼板的组成及类型

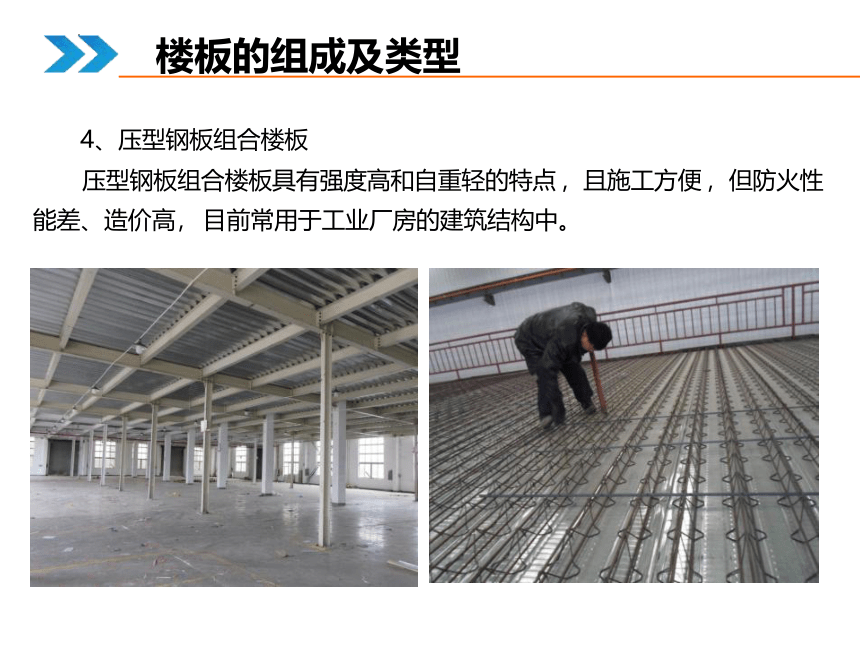

4、压型钢板组合楼板
压型钢板组合楼板具有强度高和自重轻的特点 ，且施工方便 ，但防火性
能差、造价高， 目前常用于工业厂房的建筑结构中。
楼板的组成及类型
1、楼板面层是人们日常活动、
家具设备直接接触的部位， 能保 护结构层免受腐蚀和磨损； 同时 还对室内起到美化装饰的作用。
因此 ，楼板面层应满足坚固耐磨、
不易起尘、舒适美观的要求。

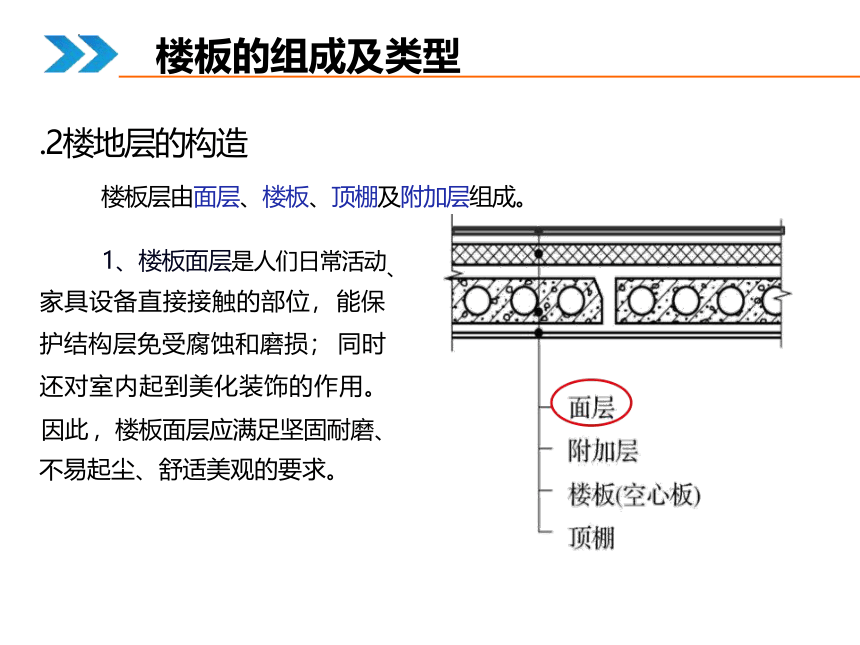

.2楼地层的构造
楼板层由面层、楼板、顶棚及附加层组成。
楼板的组成及类型
2、楼板层
楼板的结构层是承重构件，
通常由梁板组成。 结构层的主要 功能是承受楼板层上的全部荷载 并将这些荷载传给承重墙或柱； 同时还对墙身起水平支撑作用。 结构层应坚固耐久， 满足楼板层 的强度和刚度要求。
楼板的组成及类型
3、 顶棚
为了使室内的观感良好， 楼
板下需要做顶棚。 顶棚既可以保 护楼板， 安装灯具， 遮挡各种水 平管线， 又可以改善室内光照条 件 ，装饰、美化室内空间。
楼板的组成及类型
4、 附加层
在实际工程中 ，上述的3个基
本层次往往不能满足使用或构造 的要求 ， 这就需要添加其它层 次—— 附加层， 又称为功能层。 附加层应根据楼板层的具体要求 进行设置， 其主要作用是隔声、 隔热、 保温、 防水、 防潮、 防腐 蚀、 防静电等。
楼板的组成及类型
.3地坪层的组成
地坪层的基本组成部分有面层、垫层和基层。那么对于有特殊要求的地
坪， 常在面层和垫层之间增设附加层。
楼板的组成及类型
1 面层
地坪的面层又称地面 ，和楼面一样 ，直接承受人、家具、设备等各种物
理和化学作用 ，起着保护结构层和美化室内的作用 ，和楼板面层做法相同。
楼板的组成及类型
2、垫层
垫层的作用是承受地面上的荷载并将荷载传递给基层。按照垫层材料的
不同 ，垫层可以分为刚性垫层和非刚性垫层两大类： 刚性垫层受力后不产生 塑性变形；非刚性垫层的材料为灰土、砂和碎石、炉渣等松散材料 ，受力后 产生塑性变形。
楼板的组成及类型
3、基层
基层即垫层下的土 ，又称地基 ，一般为原土层或填土分层夯实。
楼板的组成及类型
1、强度和刚度要求
（1）强度要求是指楼板层应保证在自重和活荷载的作用下安全可靠，
不发生任何破坏。
（2） 刚度要求是指楼板层在一定荷载作用下不发生过大变形 ，以保证
正常使用。
2、 隔声的要求
楼板层和地坪层应具有一定的隔声能力 ，避免上下层房间的相互影响。
不同使用性质的房间对隔声的要求不同。
3、 防火的要求
建筑物各构件均应按建筑物的耐火等级进行防火设计 ，以保证火灾发生
时在一定时间内不会因楼板塌陷而给生命和财产带来损失。
4.2 楼板层的设计要求
4、 防潮和防水要求
对于卫生间、盥洗室、厨房、学校的实验室、 医院的检验室等有水的房
间 ，都应进行防潮防水处理 ，以防水的渗漏影响下层空间的正常使用或者渗 入墙体 ，使结构内部因为水的作用 ，破坏墙体和内外饰面。
5、管线敷设要求
由于现代建筑中各种服务设施更加完善 ，有更多的管道和线路将借楼板
层来敷设。为保证室内平面布置更加灵活、空间使用更加完整 ，在楼板层的 设计中必须仔细考虑各种设备管线的走向。
6、经济的要求
在多层房屋中楼板层和地坪层的造价占总造价的20%～30%， 因此在进
行结构选型、确定构造方案时 ，应与建筑物的质量标准和房间使用要求相适 应 ，减少材料消耗， 降低工程造价 ，满足建筑经济的要求。
4.2 楼板层的设计要求
1、楼板层通常由面层、结构层、顶棚层三个基本部分组成 ，可以
根据需要设置附加层。
2、楼板层在设计时应满足一定的强度和刚度 ，要求具有一定的防
火能力和隔声能力 ，此外还应该满足一定的防潮、 防水以及敷设管线
的要求。
知识总结
以下说法中不正确的是：
A. 楼板层通常由面层、结构层、顶棚层三个基本部分组成 ，还可以
根据需要设置附加层。
B. 地坪层主要由面层、垫层、基层组成、也可以根据实际需要设置
附加层。
C. 附加层可以设置在面层和结构之间 ，也可以设置在结构层和顶棚
层之间。
D. 附加层只能设置在面层和结构之间。
正确答案是： D
