建 筑 构 造 与 识 图
平屋顶防水构造（三）
1、涂膜防水屋面
2、粉剂防水屋面

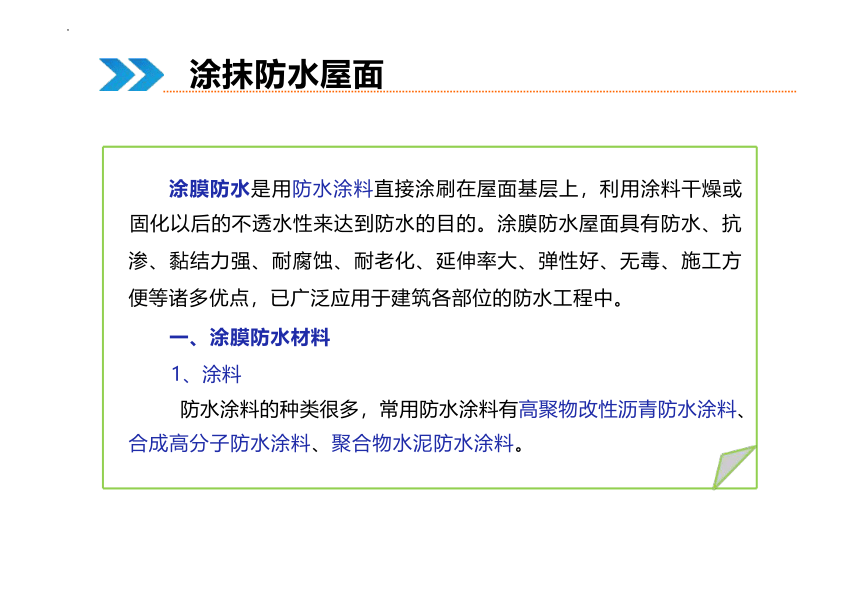

涂膜防水是用防水涂料直接涂刷在屋面基层上，利用涂料干燥或
固化以后的不透水性来达到防水的目的。涂膜防水屋面具有防水、抗 渗、黏结力强、耐腐蚀、耐老化、延伸率大、弹性好、无毒、施工方 便等诸多优点，已广泛应用于建筑各部位的防水工程中。
一、涂膜防水材料
1、涂料
防水涂料的种类很多，常用防水涂料有高聚物改性沥青防水涂料、
合成高分子防水涂料、聚合物水泥防水涂料。
涂抹防水屋面
（1）高聚物改性沥青防水涂料是以石油沥青为基料，用合成高分子
聚合物对其改性，加入适量助剂配置而成的水乳型和溶剂型防水涂料。与 沥青基涂料相比，其柔韧性、抗裂性、强度、耐高温性能和使用寿命等方 面都有很大改善。
涂抹防水屋面
高聚物改性沥 青防水涂料

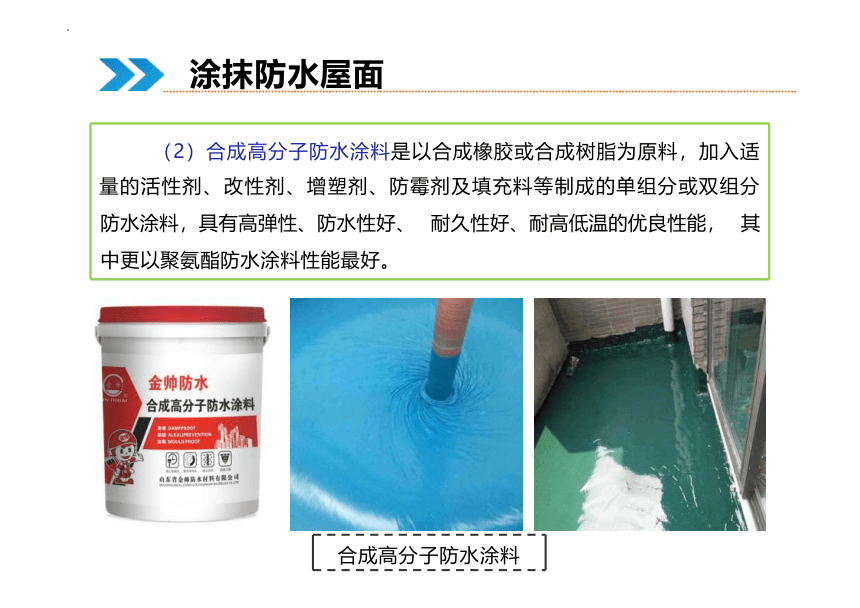

（2）合成高分子防水涂料是以合成橡胶或合成树脂为原料，加入适
量的活性剂、改性剂、增塑剂、防霉剂及填充料等制成的单组分或双组分 防水涂料，具有高弹性、防水性好、 耐久性好、耐高低温的优良性能， 其 中更以聚氨酯防水涂料性能最好。
涂抹防水屋面
合成高分子防水涂料

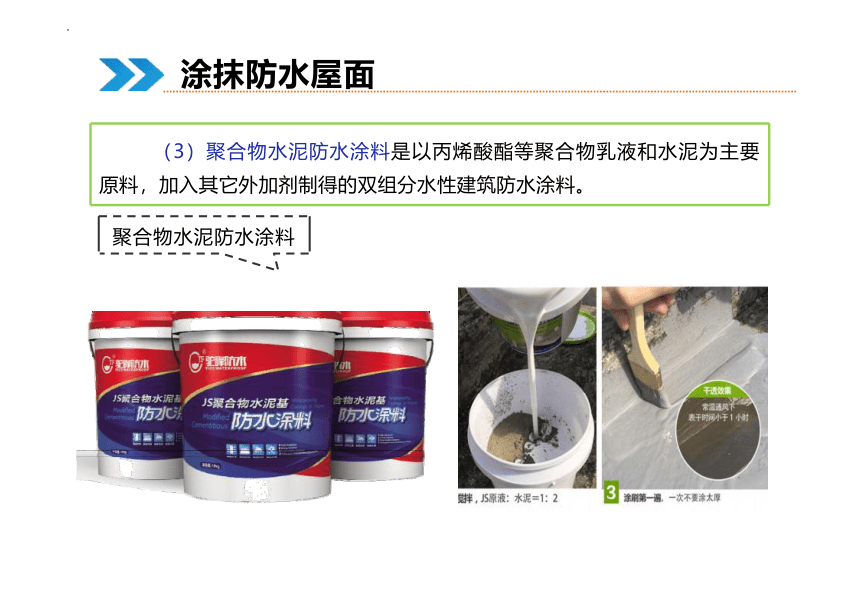

（3）聚合物水泥防水涂料是以丙烯酸酯等聚合物乳液和水泥为主要
原料，加入其它外加剂制得的双组分水性建筑防水涂料。
涂抹防水屋面
聚合物水泥防水涂料
_____________________________

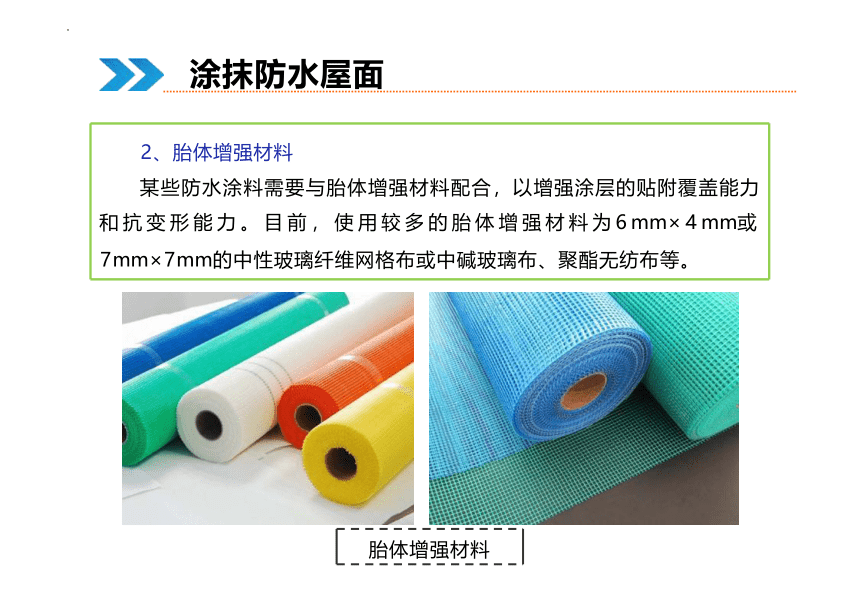

2、胎体增强材料
某些防水涂料需要与胎体增强材料配合，以增强涂层的贴附覆盖能力
和抗变形能力。目前，使用较多的胎体增强材料为6mm×4mm或 7mm×7mm的中性玻璃纤维网格布或中碱玻璃布、聚酯无纺布等。
涂抹防水屋面
胎体增强材料
需铺设胎体增强材料时，当屋面坡度小于15%时，可平行屋脊铺设；
当屋面坡度大于15%时，应垂直于屋脊铺设，并由屋面最低处向上操作。 胎体增强材料长边搭接宽度不得小于50mm，短边搭接宽度不得小于 70mm。采用两层胎体增强材料时， 上下层不得垂直铺设，搭接缝应错开， 其间距不应小于幅宽的1/3。
涂抹防水屋面
胎 体 增 强 材 料
二、涂抹防水屋面的构造及组成
当采用溶剂型涂料时，屋面基层应干燥。防水涂膜应分遍涂布，
不得一次涂成。待先涂布的涂料干燥成膜后，方可涂布后一遍涂料， 且前后两遍涂料的涂布方向应相互垂直。涂膜防水层的收头，应用防 水涂料多遍涂刷或用密封材料封严。应按屋面防水等级和设防要求选 择防水涂料。对易开裂、渗水的部位，应留凹槽嵌填密封材料，并增 设一层或多层带有胎体增强材料的附加层。
涂抹防水屋面
粉剂防水屋面是指采用建筑拒水粉为主
要原料的憎水性粉末起防水作用的防水屋顶， 是一种既不同于柔性防水，也不同于刚性防 水的新型防水屋顶。建筑拒水粉防水层具有 透气而不透水、憎水性和随动性好、施工简 单方便的优点，主要适用于平屋顶防水。
一、粉剂防水屋面的材料
粉剂防水材料为建筑拒水粉，其化学成
分为脂肪酸钙和氢氧化钙，其中脂肪酸钙的 包裹体覆盖量越高，其憎水性越强。
粉剂防水屋面
二、粉剂防水屋面的构造层次和做法
粉剂防水屋面的构造如下图所示。
粉剂防水屋面
(a) 水泥砂浆 (b) 混凝土板
1、结构层
结构层多为整体刚度好、变形小的各类钢筋混凝土屋顶板。当结构
层采用装配式钢筋混凝土板时，在预制屋顶板的支承端处及与非承重外 墙的相邻边处，应在强度等级为C20的细石混凝土灌缝的上部留有30
mm 深的凹槽，并灌入建筑拒水粉。
2、找平层
现浇混凝土屋顶板应采用20mm厚1∶3的水泥砂浆或1∶1∶6的混合
砂浆找平。对随浇随抹的混凝土屋顶板可不做找平层。预制混凝土屋顶 板宜采用30 mm 厚1∶3的水泥砂浆或1∶1∶6的混合砂浆找平。位于内 承重墙(梁、屋架)处预制混凝土屋顶板端缝之上的找平层应设缝，缝宽为 20mm。
粉剂防水屋面
3、防水层
建筑拒水粉虚铺，厚度不小于10 mm。
4、隔离层
可选用无纺布或包装纸作为隔离层。
5、保护层
保护层不起防水作用，主要作用为防止风雨吹散和冲刷， 一般屋
顶现浇保护层宜采用35 mm 厚C20 细石混凝土。 一
粉剂防水屋面
三、粉剂防水屋面的细部构造
现浇保护层应在屋顶板的支承端及屋脊檐口等处设置分格缝，分格
面积应不大于36m2 。保护层上部宜做表面分格缝，间距不宜大于1m。 块材的保护层可不设分格缝。
粉剂防水屋面
(b) 混凝土板
1、涂膜防水屋面是用防水涂料直接涂刷在屋面基层上，涂料干
燥或固化后形成防水层。常用防水涂料有高聚物改性沥青防水涂料、 合成高分子防水涂料、聚合物水泥防水涂料。
2、粉剂防水屋面是采用建筑拒水粉为主要原料的憎水性粉末起
防水作用的防水屋顶，其构造层次有结构层、找平层、防水层、隔 离层和保护层等。
知识总结
