1、预制装配式钢筋混凝土楼板
2、常见的预制装配式钢筋混凝土楼板
钢筋混凝土楼板（二）

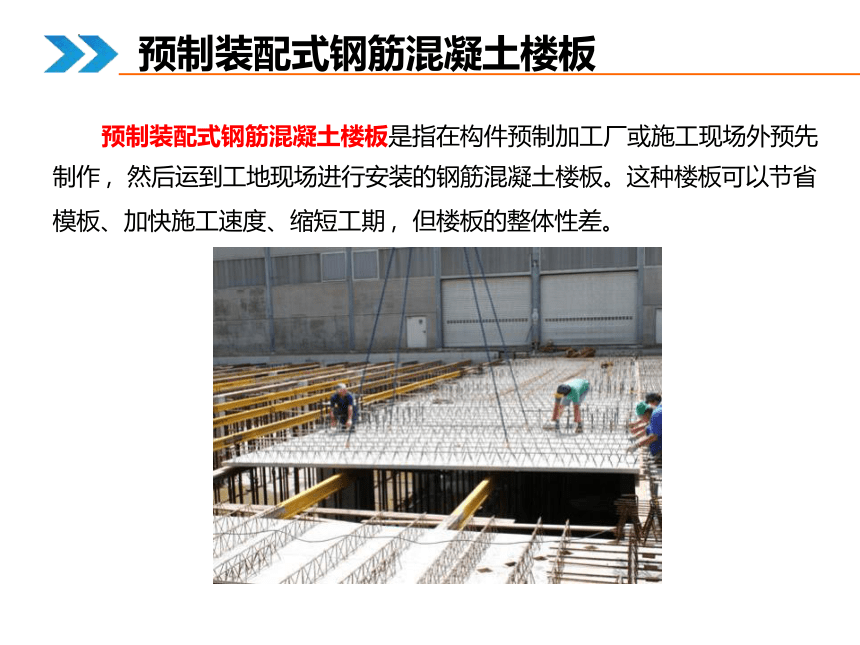

预制装配式钢筋混凝土楼板是指在构件预制加工厂或施工现场外预先
制作 ，然后运到工地现场进行安装的钢筋混凝土楼板。这种楼板可以节省 模板、加快施工速度、缩短工期 ，但楼板的整体性差。
预制装配式钢筋混凝土楼板

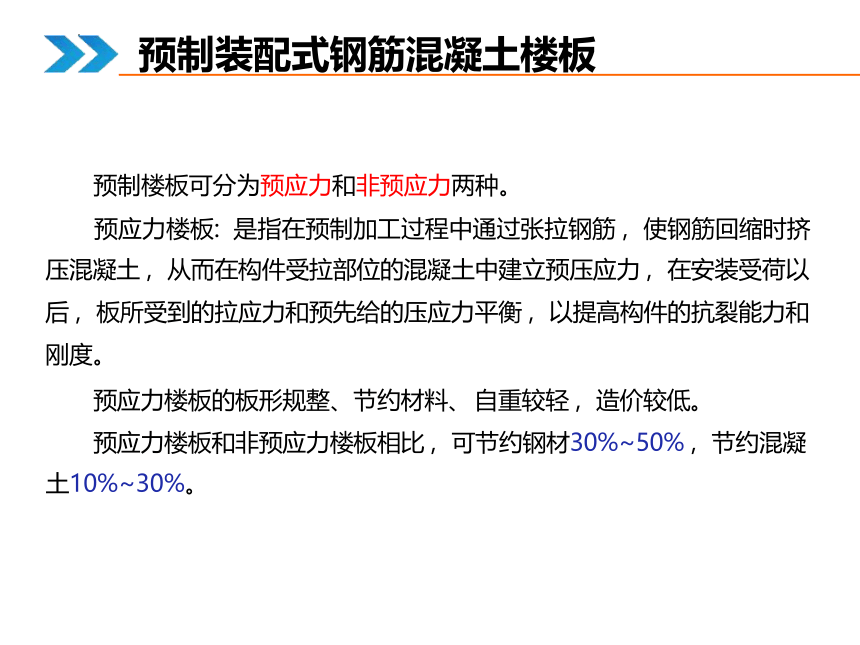

预制楼板可分为预应力和非预应力两种。
预应力楼板: 是指在预制加工过程中通过张拉钢筋 ，使钢筋回缩时挤
压混凝土 ，从而在构件受拉部位的混凝土中建立预压应力 ，在安装受荷以 后 ，板所受到的拉应力和预先给的压应力平衡 ，以提高构件的抗裂能力和 刚度。
预应力楼板的板形规整、节约材料、 自重较轻 ，造价较低。
预应力楼板和非预应力楼板相比 ，可节约钢材30%~50% ，节约混凝
土10%~30%。
预制装配式钢筋混凝土楼板
常见的预制装配式钢筋混凝土楼板
一、常见预制板类型

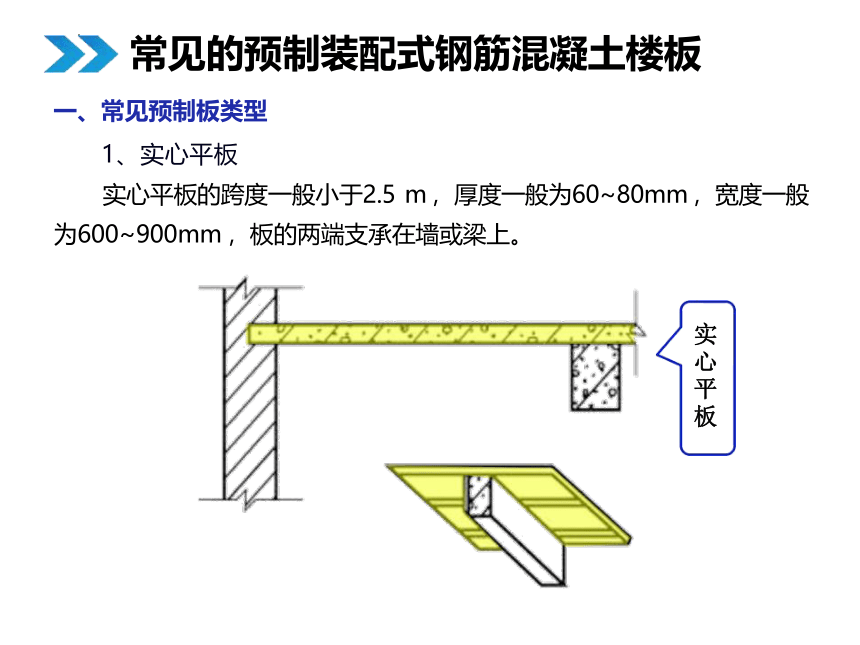

1、实心平板
实心平板的跨度一般小于2.5 m ，厚度一般为60~80mm ，宽度一般
为600~900mm ，板的两端支承在墙或梁上。
实心平板

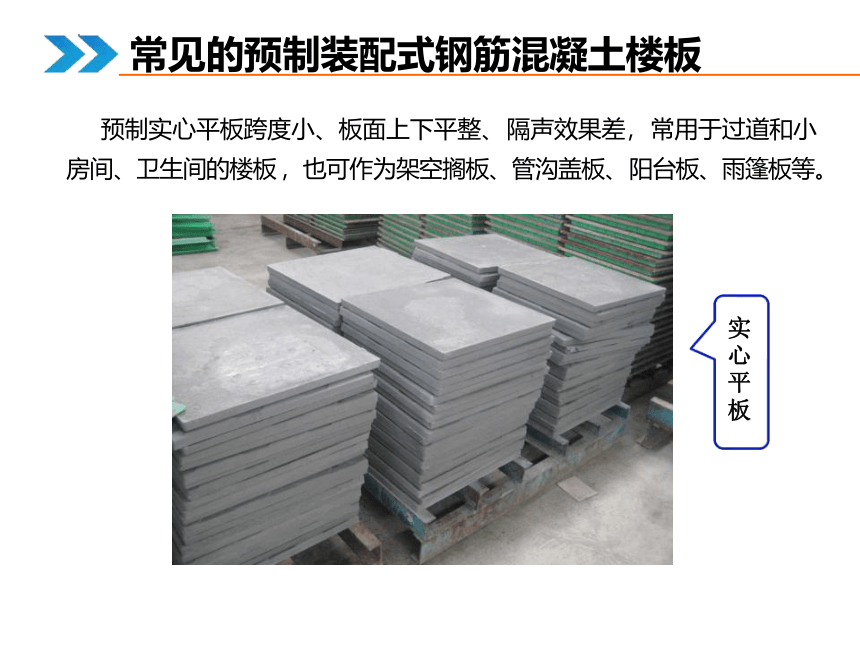

预制实心平板跨度小、板面上下平整、 隔声效果差， 常用于过道和小
房间、卫生间的楼板 ，也可作为架空搁板、管沟盖板、 阳台板、雨篷板等。
常见的预制装配式钢筋混凝土楼板
实心平板

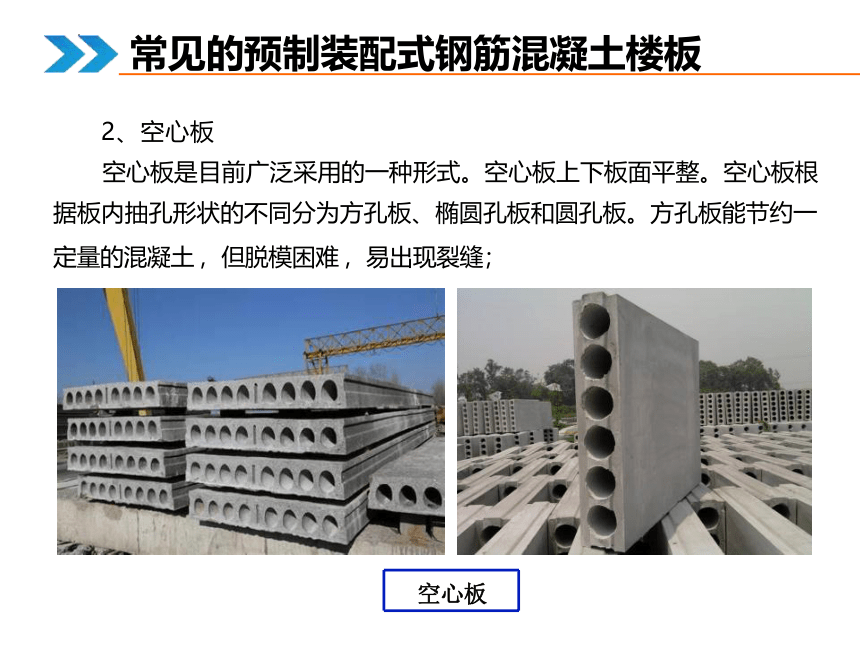

2、空心板
空心板是目前广泛采用的一种形式。空心板上下板面平整。空心板根
据板内抽孔形状的不同分为方孔板、椭圆孔板和圆孔板。方孔板能节约一 定量的混凝土 ，但脱模困难 ，易出现裂缝；
常见的预制装配式钢筋混凝土楼板
空心板

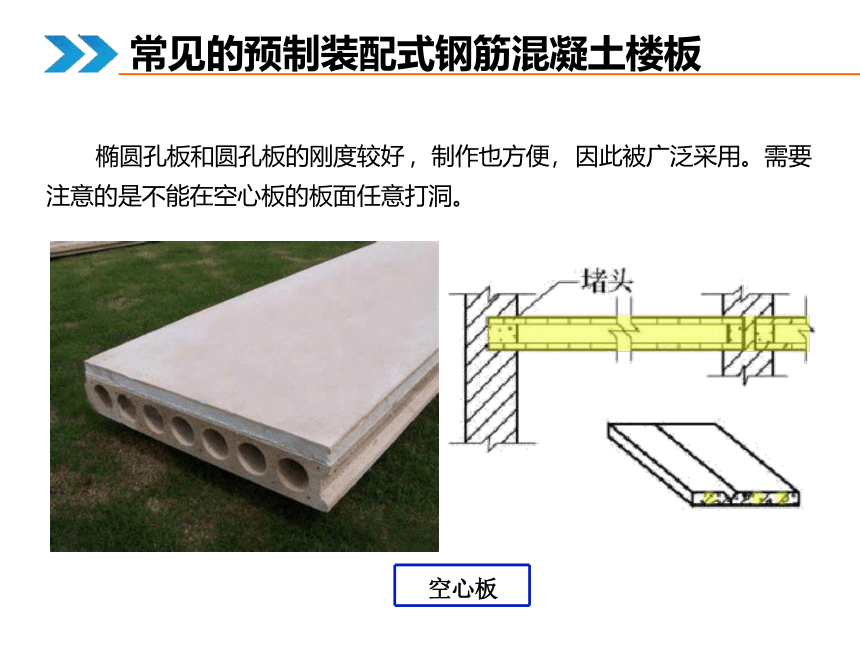

椭圆孔板和圆孔板的刚度较好 ，制作也方便， 因此被广泛采用。需要
注意的是不能在空心板的板面任意打洞。
常见的预制装配式钢筋混凝土楼板
空心板

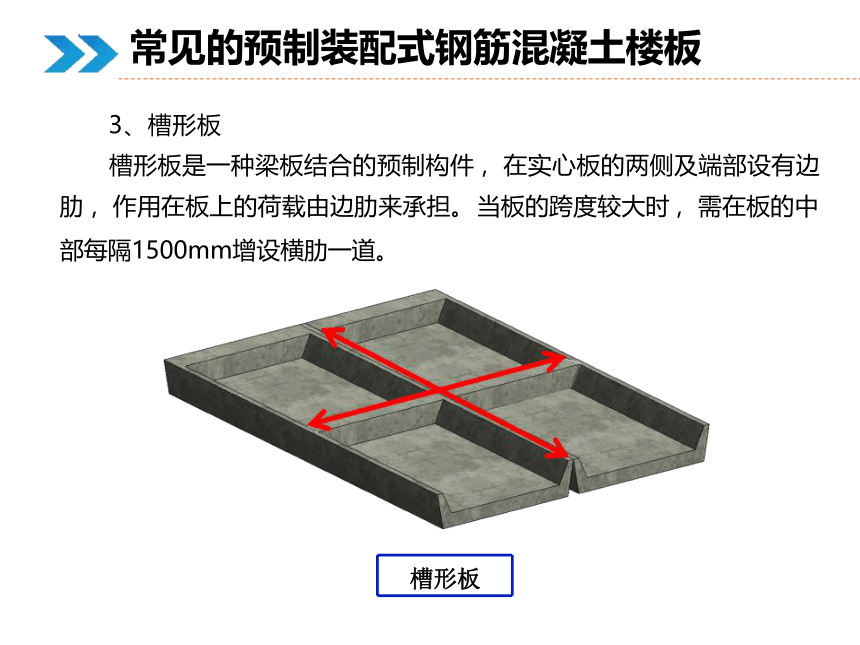

3、槽形板
槽形板是一种梁板结合的预制构件 ，在实心板的两侧及端部设有边
肋 ，作用在板上的荷载由边肋来承担。 当板的跨度较大时 ，需在板的中 部每隔1500mm增设横肋一道。
常见的预制装配式钢筋混凝土楼板
槽形板
一般槽形板的跨度为3 ~ 6m， 板宽为500 ~ 1200mm， 板肋高为
120 ~240 mm ，板厚仅为30 ~50mm。槽形板减轻了板的自重 ，具有节 省材料、便于在板上开洞等优点 ，但隔声效果较差。
槽形板做楼板时 ，有正置（肋向下）和倒置两种。
（1）正置槽形板： 由于板底不平 ，通常做吊顶遮盖 ，为避免板端被
压坏 ，可将板端伸入墙内的部分堵砖填实。
正置槽形板
常见的预制装配式钢筋混凝土楼板
（2）倒置槽形板
倒置槽形板虽板底平整 ，但在上面需要另做面层 ，而且受力不如正置槽
常见的预制装配式钢筋混凝土楼板
形板合理 ，但可在槽内填充轻质材料 ，以解决楼板的隔声和保温隔热问题。
倒置槽形板
（2）倒置槽形板
倒置槽形板虽板底平整 ，但在上面需要另做面层 ，而且受力不如正置槽
常见的预制装配式钢筋混凝土楼板
形板合理 ，但可在槽内填充轻质材料 ，以解决楼板的隔声和保温隔热问题。
倒置槽形板
二、预制板的结构布置
预制楼板的结构布置方式应根据房间的平面尺寸及房间的使用要求确定，
可采用墙承重系统和框架承重系统。
在砖混结构中 ，横墙承重一般适用于横墙间距较密的宿舍、办公楼及住
宅建筑等。 当房间开间较小时 ，预制板可直接搁置在墙或圈梁上， 当房间比 较大时 ，如教学楼、实验楼等开间进深都较大的建筑物 ，可以把预制板搁置 在梁上 ，或者直接搁置在纵墙上。
常见的预制装配式钢筋混凝土楼板
常见的预制装配式钢筋混凝土楼板
预制板搁置在梁上或纵墙上
预制板搁置在墙或圈梁上
板搁置时要注意以下方面：
1、搁置长度的要求
预制板直接搁置在墙上或梁上时 ，均应有足够的搁置长度。支承于梁上
时 ，其搁置长度应不小于80mm； 支承于内墙上时 ，其搁置长度应不小于 100mm； 支承于外墙上时 ，其搁置长度应不小于120mm。一般要求板的 规格、类型越少越好， 因为板的规格过多不仅会给板的制作增加麻烦 ，而且 还会使施工变得复杂。
常见的预制装配式钢筋混凝土楼板
常见的预制装配式钢筋混凝土楼板
2、注意堵头
在安装空心板前 ，应在板端的圆孔内填塞C15混凝土短圆柱（堵头），
以避免安装过程中板端被压坏。
常见的预制装配式钢筋混凝土楼板
3、坐浆
铺板前 ，先在墙或梁上用10~20 mm厚M5水泥砂浆找平（坐浆） ，然
后再铺板 ，使板与墙或梁有较好的连接， 同时也保证墙体受力均匀。
当采用梁板式结构时，预制板在梁上的搁置方式一般有两种：一种是板
常见的预制装配式钢筋混凝土楼板
预制板直接搁置在梁上
另一种是把板搁置在花篮梁或十字梁上 ，板面与梁顶面平齐。在梁高不
变的情况下 ，采用后一种方式可使房间提高一个板厚的净空高度。
常见的预制装配式钢筋混凝土楼板
预制板搁置在花蓝梁上
4、板缝处理
在一座建筑物中 ，预制板的类型要尽可能的少。为了便于板的安装 ，板
的标志尺寸和构造尺寸之间应有10 ~20 mm的差值， 以形成板缝 ，通常在 板缝中填入水泥砂浆或细石混凝土（灌缝）。
常见的预制装配式钢筋混凝土楼板
当空心板的横向尺寸与房间尺寸有差值， 出现不足以排一块板的缝隙时，
可以通过以下方法进行处理。
（1） 当缝隙宽度小于60 mm时 ，可调节板缝；
（2） 当缝隙宽度为60 ~ 120mm时 ，可平行于墙挑砖 ，注意挑砖的上
下表面与板面平齐；
常见的预制装配式钢筋混凝土楼板
序号 板缝差（mm）
解决方法
1 ≤60mm
调整板缝宽度
2 60mm～120mm
沿墙边出挑两皮砖或在灌缝混凝土内配筋
3 120mm～200mm
局部现浇钢筋混凝土板带，且将板带设在墙边或穿 管部位
4 >200mm
重新选择板的规格
（3） 当缝隙宽度为120 ~200mm时 ，设现浇钢筋混凝土板带 ，且将板
带设在墙边或有穿管的部位； 当缝隙宽度大于200mm时 ，调整板的规格。
板缝差的处理
常见的预制装配式钢筋混凝土楼板
为了加强预制楼板的整体刚度 ，抵抗地震的水平荷载 ，在两块预制板之
间、板与纵墙、板与山墙等处均应 ，然后在缝内填筑细石混凝 土；或者在板上铺设钢筋网 ，然后在上面浇筑一层厚度为30~40mm的细石 混凝土作为整浇层。
常见的预制装配式钢筋混凝土楼板
生活中能不能直接在楼板上砌墙 ，或者说在楼板上砌墙有什么需要注
意的呢？
首先 ，在预制楼板上设隔墙时 ，应尽量采用轻质材料。 当房间内
设有重质块材隔墙和砌筑隔墙时 ，应避免将隔墙直接搁置在楼板上，
而应采取一些构造措施 ，如在隔墙下部设置钢筋混凝土小梁 ，通过梁
将隔墙荷载传给墙体。
当楼板结构层为预制槽形板时 ，可将隔墙设置在槽形板的纵肋上。
当楼板结构层为空心板时 ，可将板缝拉开 ，在板缝内配置钢筋后
浇筑C20细石混凝土形成现浇钢筋混凝土板带支承隔墙。
常见的预制装配式钢筋混凝土楼板
1、预制装配式钢筋混凝土楼板是指在构件预制加工厂或施工现场
外预先制作 ，然后运到工地现场进行安装的钢筋混凝土楼板。这种楼
板可以节省模板、加快施工速度、缩短工期 ，但比现浇钢筋混凝土楼
板的整体性差。
2、 常见的预制板类型有实心平板、空心板和槽形板。预制板搁置
在墙或梁上时还应注意相应的搁置要求。
知识总结
在预制装配式楼板中，（） 上下表面平整， 隔声效果较好 ，是预制板
中应用最广泛的一种类型。
A、 实心平板
B、 空心板
C、 槽形板
D、 无梁板
答案： B.
课堂提问
