建 筑 构 造 与 识 图
1、刚性防水屋面的材料
2、刚性防水屋面的构造组成及做法
3、刚性防水屋面的细部构造
平屋顶防水构造（二）

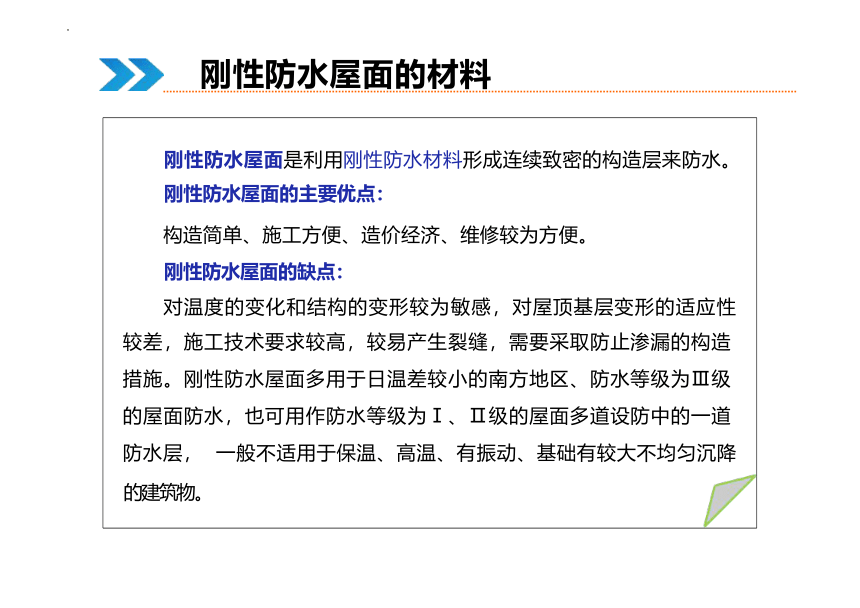

刚性防水屋面是利用刚性防水材料形成连续致密的构造层来防水。 刚性防水屋面的主要优点： 构造简单、施工方便、造价经济、维修较为方便。 刚性防水屋面的缺点： 对温度的变化和结构的变形较为敏感，对屋顶基层变形的适应性 较差，施工技术要求较高，较易产生裂缝，需要采取防止渗漏的构造 措施。刚性防水屋面多用于日温差较小的南方地区、防水等级为Ⅲ级 的屋面防水，也可用作防水等级为Ⅰ、Ⅱ级的屋面多道设防中的一道 防水层， 一般不适用于保温、高温、有振动、基础有较大不均匀沉降
的建筑物。
刚性防水屋面的材料

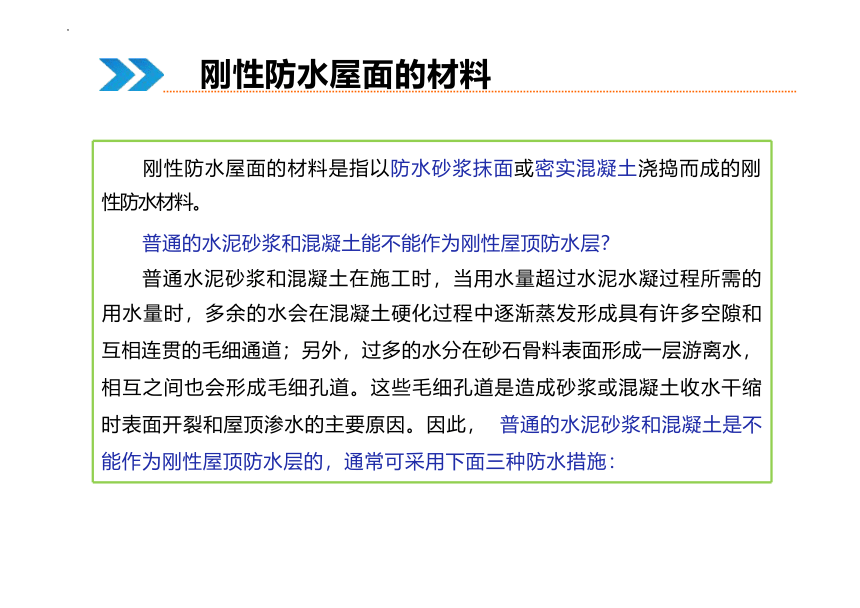

刚性防水屋面的材料是指以防水砂浆抹面或密实混凝土浇捣而成的刚
性防水材料。
普通的水泥砂浆和混凝土能不能作为刚性屋顶防水层？
普通水泥砂浆和混凝土在施工时，当用水量超过水泥水凝过程所需的
用水量时，多余的水会在混凝土硬化过程中逐渐蒸发形成具有许多空隙和 互相连贯的毛细通道；另外，过多的水分在砂石骨料表面形成一层游离水， 相互之间也会形成毛细孔道。这些毛细孔道是造成砂浆或混凝土收水干缩 时表面开裂和屋顶渗水的主要原因。因此， 普通的水泥砂浆和混凝土是不 能作为刚性屋顶防水层的，通常可采用下面三种防水措施：

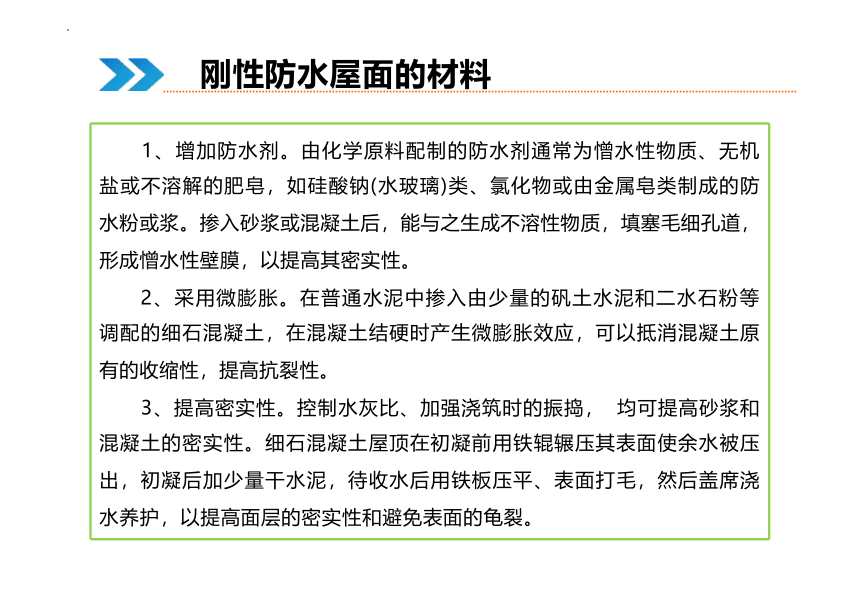

刚性防水屋面的材料
1、增加防水剂。由化学原料配制的防水剂通常为憎水性物质、无机
盐或不溶解的肥皂，如硅酸钠(水玻璃)类、氯化物或由金属皂类制成的防 水粉或浆。掺入砂浆或混凝土后，能与之生成不溶性物质，填塞毛细孔道， 形成憎水性壁膜，以提高其密实性。
2、采用微膨胀。在普通水泥中掺入由少量的矾土水泥和二水石粉等
调配的细石混凝土，在混凝土结硬时产生微膨胀效应，可以抵消混凝土原 有的收缩性，提高抗裂性。
3、提高密实性。控制水灰比、加强浇筑时的振捣， 均可提高砂浆和
混凝土的密实性。细石混凝土屋顶在初凝前用铁辊辗压其表面使余水被压 出，初凝后加少量干水泥，待收水后用铁板压平、表面打毛，然后盖席浇 水养护，以提高面层的密实性和避免表面的龟裂。
刚性防水屋面的材料

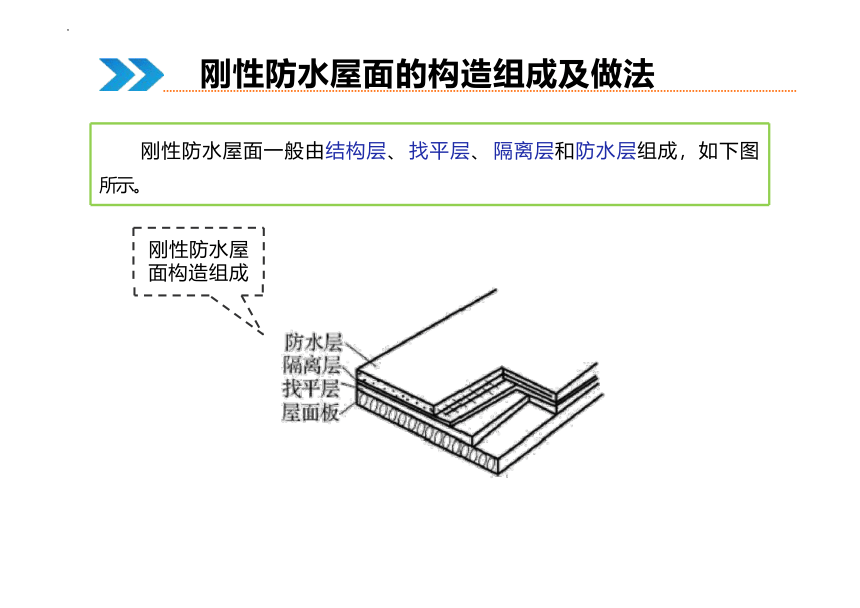

刚性防水屋面一般由结构层、 找平层、 隔离层和防水层组成，如下图
所示。
刚性防水屋面的构造组成及做法
刚性防水屋 面构造组成

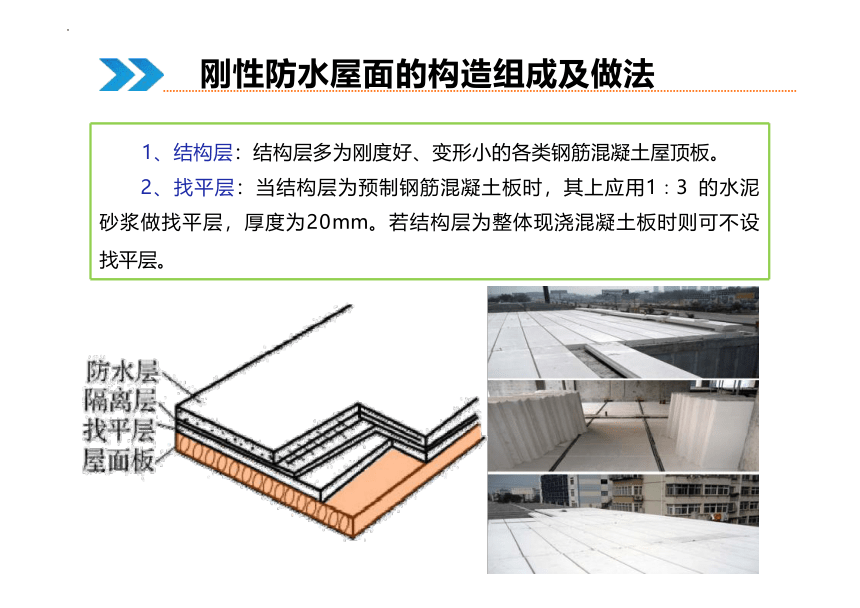

1、结构层：结构层多为刚度好、变形小的各类钢筋混凝土屋顶板。
2、找平层：当结构层为预制钢筋混凝土板时，其上应用1∶3 的水泥
砂浆做找平层，厚度为20mm。若结构层为整体现浇混凝土板时则可不设 找平层。
刚性防水屋面的构造组成及做法

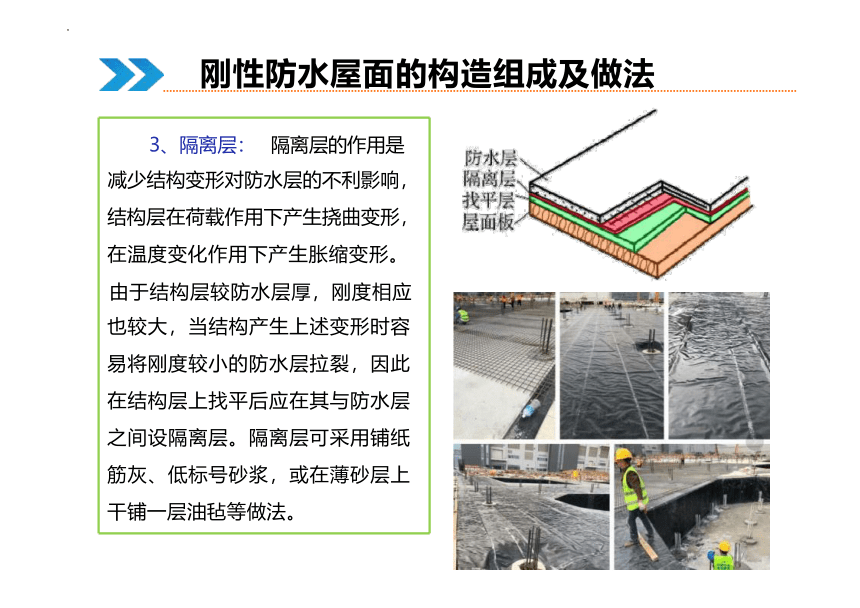

3、隔离层： 隔离层的作用是
减少结构变形对防水层的不利影响， 结构层在荷载作用下产生挠曲变形， 在温度变化作用下产生胀缩变形。
由于结构层较防水层厚，刚度相应
也较大，当结构产生上述变形时容 易将刚度较小的防水层拉裂，因此 在结构层上找平后应在其与防水层 之间设隔离层。隔离层可采用铺纸 筋灰、低标号砂浆，或在薄砂层上 干铺一层油毡等做法。
刚性防水屋面的构造组成及做法

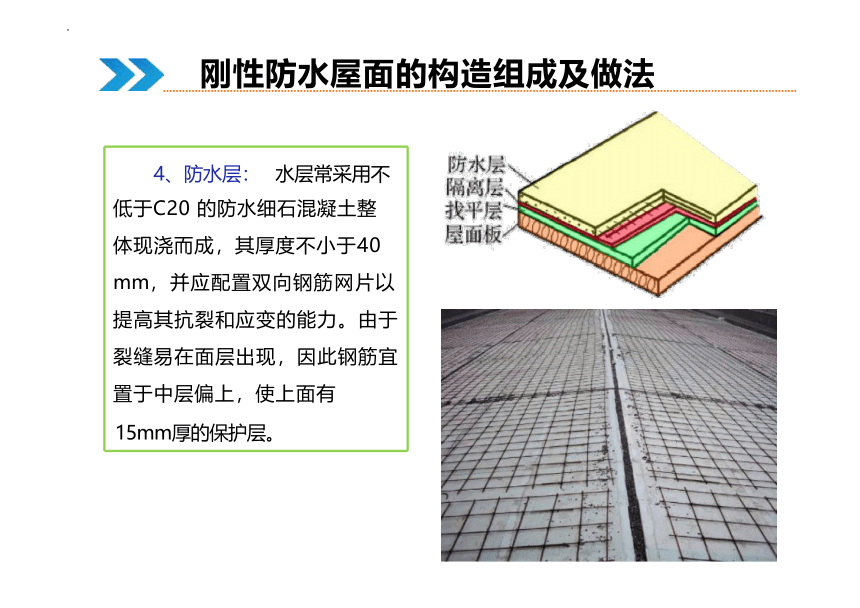

4、防水层： 水层常采用不
低于C20 的防水细石混凝土整 体现浇而成，其厚度不小于40 mm，并应配置双向钢筋网片以 提高其抗裂和应变的能力。由于 裂缝易在面层出现，因此钢筋宜 置于中层偏上，使上面有
15mm厚的保护层。
刚性防水屋面的构造组成及做法
与卷材防水屋面一样，刚性防水屋面也需要处理好泛水、天沟、檐口、
雨水口等细部构造，另外还应做好防水层的分格缝构造。
1、泛水
刚性防水屋面与卷材防水屋面泛水构造的相同点是泛水应嵌入立墙上
的凹槽内并用压条及水泥钉固定，而且 有足够的高度， 一 般不小于 250mm；不同点是刚性防水层与屋面突出物(女儿墙、烟囱等)之间须留 分格缝，另外铺贴附加卷材盖缝。为使混凝土防水层在收缩和温度变形时 不受女儿墙的影响，应在分格缝内嵌入油膏，缝外须用附加卷材铺贴至泛 水所需高度并做好压缝收头处理，以防止雨水渗进缝内。
刚性防水屋面的细部构造
泛水的构造
(a)分格缝内嵌入油膏 （b）高低屋面变形缝构造
刚性防水屋面的细部构造
2、天沟
屋面上的排水沟称为天沟，有以下两种设置方式：
（1） 三角形天沟。女儿墙外排水的民用建筑普遍采用三角形天沟。
（2） 矩形天沟。多雨地区或跨度大的房屋常采用矩形天沟。天沟处
用专门的钢筋混凝土预制天沟板取代屋面板。
刚性防水屋面的细部构造
天沟
3、檐口
刚性防水屋面常用的檐口形式有自由落水檐口和挑檐沟外排水檐
口，如图所示。当所需挑檐较短时， 可将混凝土防水层直接悬挑出去 形成挑檐口；当所需挑檐较长时，为了保证悬挑结构的强度，应采用 与屋顶圈梁连为一体的悬臂板作为挑檐。在挑檐板与屋顶板上做找平 层和隔离层后浇筑混凝土防水层，檐口处注意做好滴水。
刚性防水屋面的细部构造
刚性防水屋面的细部构造
刚性防水檐口的构造
(a)自由落水檐口
刚性防水屋面的细部构造
刚性防水檐口的构造
(b)挑檐沟外排水檐口
平顶坡檐口构造的要点如下：
板与板的支承端的接缝处须做好防水处理。
采用现浇的檐沟要注意其与预制屋面板间因变形不同可能引起的裂缝，
因此这个地方要做柔性节点。
在屋面板上设有隔离层的，可把刚性防水层直接做到檐沟边缘。
刚性防水屋面的细部构造
平顶坡檐口 的构造
4、雨水口
雨水口通常有直管式和弯管式两种。直管式适用于中间天沟和挑檐沟，
弯管式适用于女儿墙外排水天沟。为防止接缝处渗漏，在雨水口局部还应 加铺防水层，同时用油膏嵌缝密实。
5、分格缝
装配式结构屋面板的支承端、屋面转折处、刚性防水层与立墙的交接
处，应与板缝对齐。分格缝的纵横间距不宜大于6m。设置分格缝的作用 有两点： 一是大面积的整体现浇混凝土防水层受气温影响产生的温度变形 较大，容易导致混凝土开裂，设置一定数量的分格缝会使单块混凝土防水 层的面积减小，从而减少其伸缩变形，可有效防止和限制裂缝的产生；二 是在荷载作用下屋面板会产生挠曲变形、支承端翘起，易引起混凝土防水 层的开裂，设置分格缝可避免上述情况的发生。
刚性防水屋面的细部构造
刚性防水屋面的细部构造
刚性屋面分格缝的设置位置
(a)房屋进深小于10m (b)房屋进深大于10m
1、刚性防水屋面是利用刚性防水材料形成连续致密的构造层来
防水。
2、普通的水泥砂浆和混凝土不能作为刚性屋顶防水层，通常可
采用：增加防水剂、采用微膨胀、提高密实性三种措施来达到防水 的要求。
3、刚性防水屋面与卷材防水屋面一样也需要处理好泛水、天沟、
檐口、雨水口等细部构造，另外还应做好防水层的分格缝构造。
知识总结
