建 筑 构 造 与 识 图
平屋顶的保温与隔热
1、平屋顶的保温构造
2、平屋顶的隔热构造

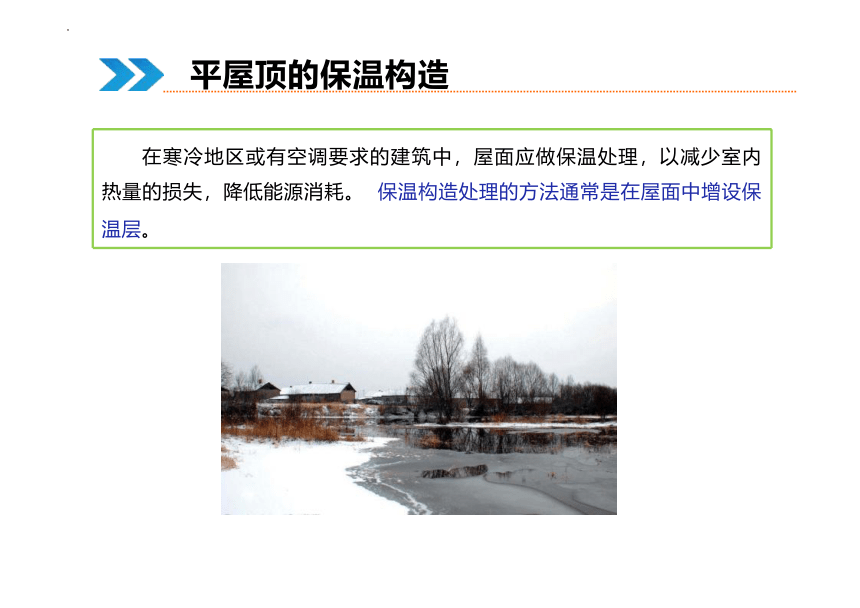

在寒冷地区或有空调要求的建筑中，屋面应做保温处理，以减少室内
热量的损失，降低能源消耗。 保温构造处理的方法通常是在屋面中增设保 温层。
平屋顶的保温构造
平屋顶的保温材料应具有吸水率低、 表观密度和导热系数小等特点，
并具有一定的强度。保温材料按物理特性可分为三大类： 一是散料类保温 材料，如膨胀珍珠岩、膨胀蛭石、炉渣、矿渣等；
平屋顶的保温构造
散料类保温材料
膨胀珍珠岩
膨胀蛭石
矿渣
二是整浇类保温材料，如水泥膨胀珍珠岩、水泥膨胀蛭石等；
平屋顶的保温构造
水泥膨胀珍珠岩保温板
水泥膨胀蛭石保温板
整浇类保温材料
三是板块类保温材料，如加气混凝土、泡沫混凝土、膨胀珍珠岩混凝
土、膨胀蛭石混凝土等加工而成的保温块材或板材，或聚苯乙烯泡沫塑料 保温板。在实际工程中，应根据工程的实际情况选择保温材料的类型， 通 过热工计算确定保温层的厚度。
平屋顶的保温构造
板材类保温材料
平屋顶的保温构造主要有三种形式：
保温层位于结构层与防水层之间、 保温层 位于防水层之上、保温层与结构层结合。
一、保温层位于结构层与防水层之间

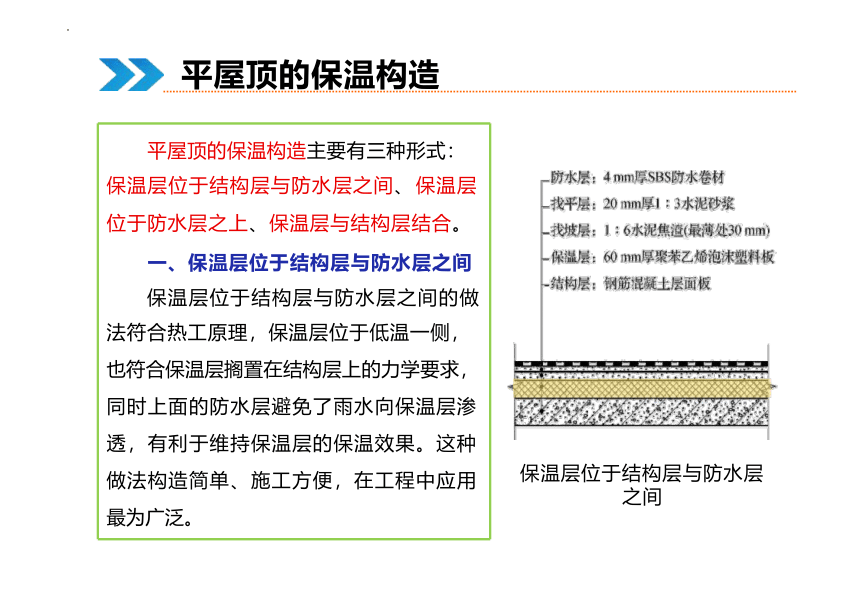

保温层位于结构层与防水层之间的做
法符合热工原理，保温层位于低温一侧， 也符合保温层搁置在结构层上的力学要求， 同时上面的防水层避免了雨水向保温层渗 透，有利于维持保温层的保温效果。这种 做法构造简单、施工方便，在工程中应用 最为广泛。
平屋顶的保温构造
保温层位于结构层与防水层 之间
二、保温层位于防水层之上

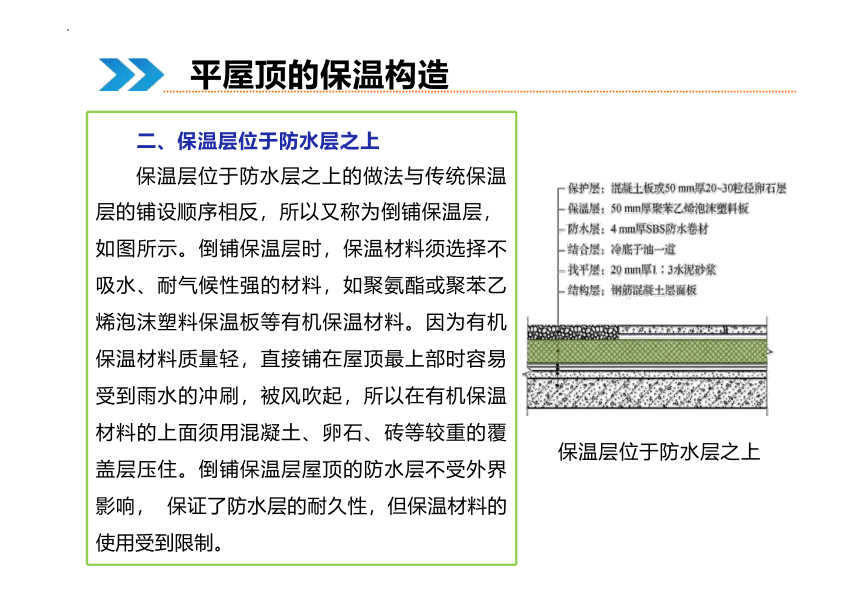

保温层位于防水层之上的做法与传统保温
层的铺设顺序相反，所以又称为倒铺保温层， 如图所示。倒铺保温层时，保温材料须选择不 吸水、耐气候性强的材料，如聚氨酯或聚苯乙 烯泡沫塑料保温板等有机保温材料。因为有机 保温材料质量轻，直接铺在屋顶最上部时容易 受到雨水的冲刷，被风吹起，所以在有机保温 材料的上面须用混凝土、卵石、砖等较重的覆 盖层压住。倒铺保温层屋顶的防水层不受外界 影响， 保证了防水层的耐久性，但保温材料的 使用受到限制。
平屋顶的保温构造
保温层位于防水层之上
三、保温层与结构层相结合

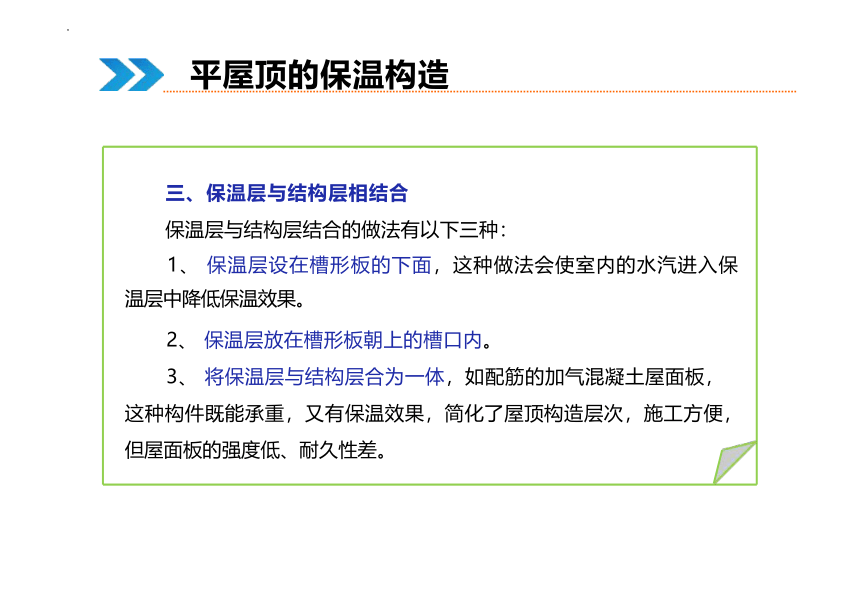

保温层与结构层结合的做法有以下三种：
1、 保温层设在槽形板的下面，这种做法会使室内的水汽进入保
温层中降低保温效果。
2、 保温层放在槽形板朝上的槽口内。
3、 将保温层与结构层合为一体，如配筋的加气混凝土屋面板，
这种构件既能承重，又有保温效果，简化了屋顶构造层次，施工方便，
但屋面板的强度低、耐久性差。
平屋顶的保温构造
平屋顶的保温构造
保温层与结构层结合方式
(a)保温层设在正槽板下 (b)保温层设在倒槽板上 (c)保温层与结构层合为一体
平屋顶的隔热构造可采用通风隔热、 蓄水隔热、 植被隔热、反射
隔热等方式。
一、通风隔热
通风隔热是在屋顶设置通风间层，利用空气的流动带走大部分热
量，达到隔热降温的目的。 通风隔热屋面有两种做法： 一种是在结构 层与悬吊顶棚之间设置通风间层，在外墙上设进气口与排气口；另一 种是设架空屋面。架空通风隔热间层设于屋面防水层上，架空通风层 通常用砖、瓦、混凝土等材料及制品制作。架空屋面宜在通风较好的
建筑上采用，不宜在寒冷地区采用。
平屋顶隔热构造
平屋顶隔热构造
架空屋面
通风隔热
通风隔热
二、蓄水隔热
蓄水隔热是在平屋顶上面设置蓄水池，利用水的蒸汽带走大量的
热量，从而达到隔热降温的目的。蓄水隔热屋面的构造与刚性防水屋 面基本相同，只是增设了分仓墙、过水孔和溢水口，这种屋面有一定 的隔热效果，但使用中的维护费用较高。
平屋顶隔热构造
平屋顶隔热构造
蓄水屋面
(a)蓄水屋面溢水管 b)蓄水屋面排水管、过水孔
三、植被隔热
植被隔热是在平屋顶上种植植物，利用植物光合作用时吸收热量
和植物对阳光的遮挡功能来达到隔热的目的。这种屋面在满足隔热要 求的同时，还能够提高绿化面积，对于净化空气、改善城市整体空间 景观都具有非常重要的意义，所以在中高层以下的建筑中应用较多。
平屋顶隔热构造
平屋顶隔热构造
种植屋面
四、反射隔热
反射隔热是在屋面铺浅色的砾石或刷浅色涂料等，利用浅色材料
的颜色和光滑度对热辐射的反射作用，将屋面的太阳辐射热反射出去， 从而达到降温的目的。目前，卷材防水屋面采用的新型防水卷材，如 高聚物改性沥青防水卷材和合成高分子防水卷材正面覆盖的铝箔，就 是利用反射降温的原理来保护防水卷材的。
平屋顶隔热构造
平屋顶隔热构造
反射隔热
1、保温材料按物理特性可分为三大类：散料类保温材料、整浇
类保温材料、板块类保温材料。
2、平屋顶的保温构造主要有三种形式：保温层位于结构层与防
水层之间、保温层位于防水层之上、保温层与结构层结合。
3、平屋顶的隔热构造可采用通风隔热、蓄水隔热、植被隔热、
反射隔热等方式。
知识总结
