建 筑 构 造 与 识 图

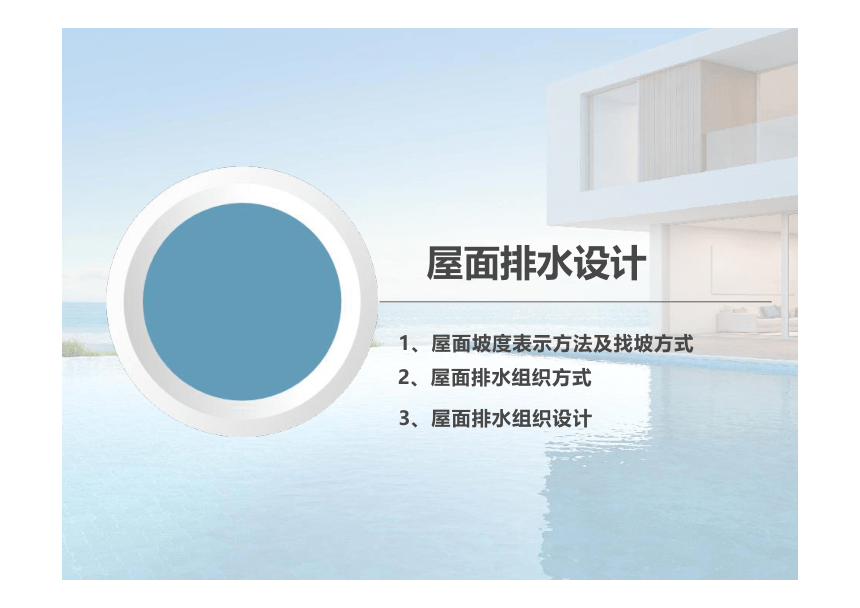

1、屋面坡度表示方法及找坡方式
2、屋面排水组织方式
3、屋面排水组织设计
屋面排水设计

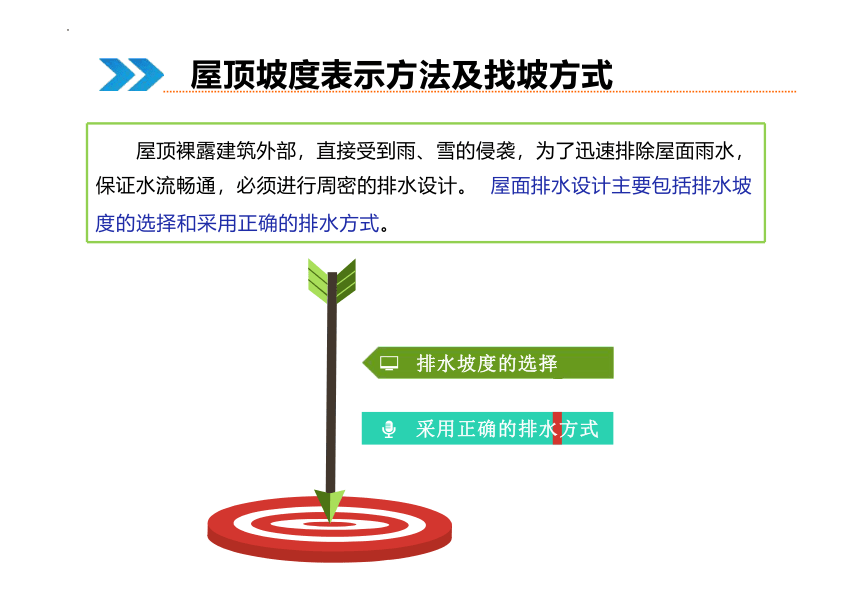

屋顶裸露建筑外部，直接受到雨、雪的侵袭，为了迅速排除屋面雨水，
保证水流畅通，必须进行周密的排水设计。 屋面排水设计主要包括排水坡 度的选择和采用正确的排水方式。
屋顶坡度表示方法及找坡方式
排水坡度的选择
采用正确的排水方式

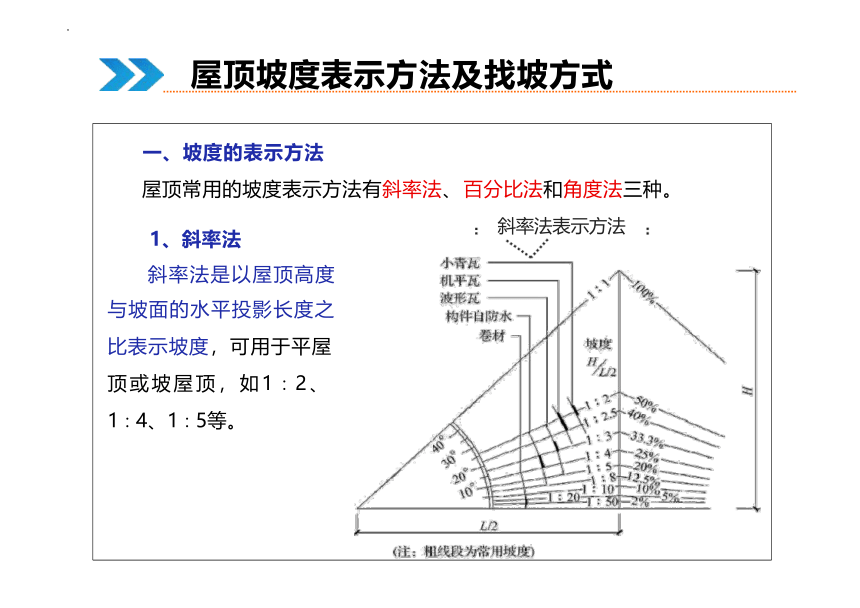

一、坡度的表示方法 屋顶常用的坡度表示方法有斜率法、 百分比法和角度法三种。
1、斜率法 斜率法是以屋顶高度 与坡面的水平投影长度之 比表示坡度，可用于平屋 顶或坡屋顶，如1∶2、 1∶4、1∶5等。
斜率法表示方法
屋顶坡度表示方法及找坡方式

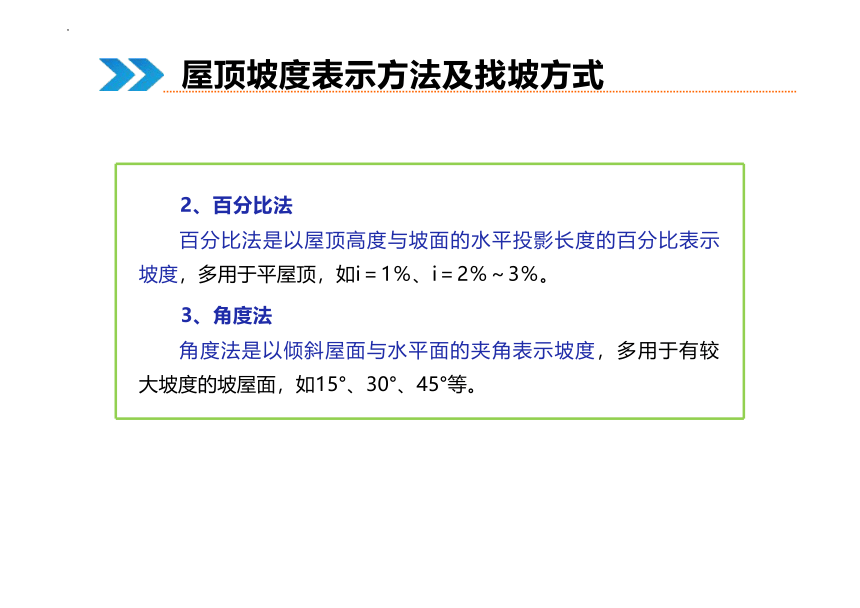

2、百分比法
百分比法是以屋顶高度与坡面的水平投影长度的百分比表示
坡度，多用于平屋顶，如i＝1％、i＝2％～3％。
3、角度法
角度法是以倾斜屋面与水平面的夹角表示坡度，多用于有较
大坡度的坡屋面，如15°、30°、45°等。
屋顶坡度表示方法及找坡方式

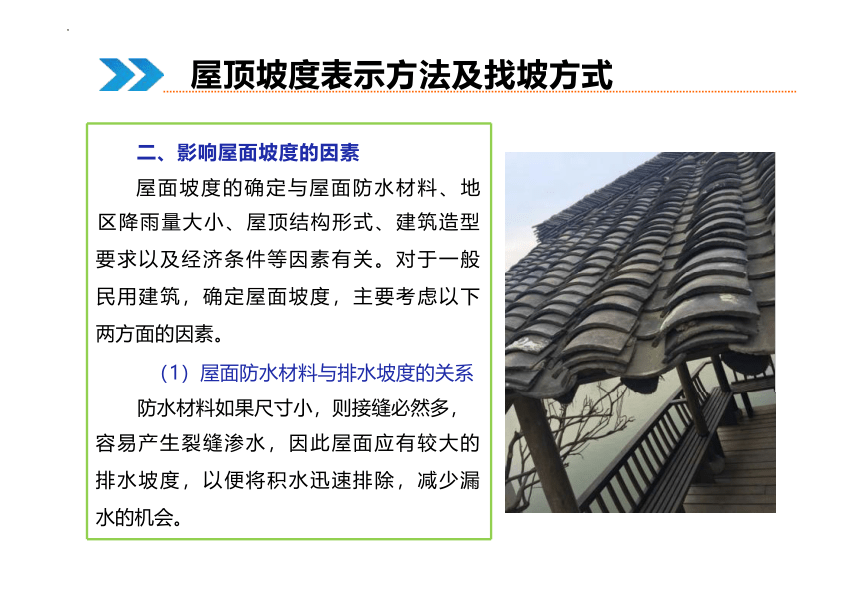

二、影响屋面坡度的因素
屋面坡度的确定与屋面防水材料、地
区降雨量大小、屋顶结构形式、建筑造型 要求以及经济条件等因素有关。对于一般 民用建筑，确定屋面坡度，主要考虑以下 两方面的因素。
（1）屋面防水材料与排水坡度的关系
防水材料如果尺寸小，则接缝必然多，
容易产生裂缝渗水，因此屋面应有较大的 排水坡度，以便将积水迅速排除，减少漏 水的机会。
屋顶坡度表示方法及找坡方式

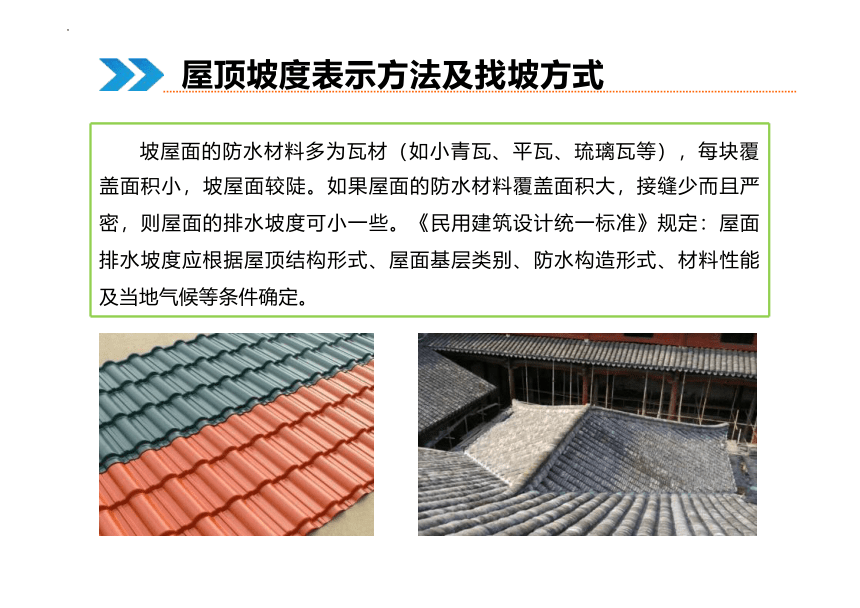

坡屋面的防水材料多为瓦材（如小青瓦、平瓦、琉璃瓦等），每块覆
盖面积小，坡屋面较陡。如果屋面的防水材料覆盖面积大，接缝少而且严 密，则屋面的排水坡度可小一些。《民用建筑设计统一标准》规定：屋面 排水坡度应根据屋顶结构形式、屋面基层类别、防水构造形式、材料性能 及当地气候等条件确定。
屋顶坡度表示方法及找坡方式

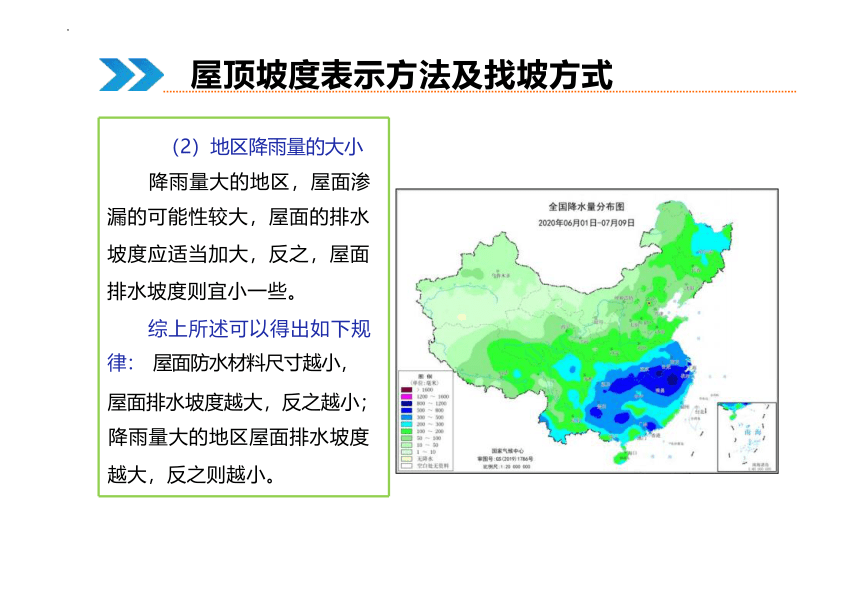

（2）地区降雨量的大小
降雨量大的地区，屋面渗
漏的可能性较大，屋面的排水 坡度应适当加大，反之，屋面 排水坡度则宜小一些。
综上所述可以得出如下规
律： 屋面防水材料尺寸越小，
屋面排水坡度越大，反之越小；
降雨量大的地区屋面排水坡度 越大，反之则越小。
屋顶坡度表示方法及找坡方式
形成屋面坡度的做法一般有结构找坡和材料找坡两种。
一、结构找坡
结构找坡又称搁置坡度，是指屋顶结构自身带有排水坡度，如将屋面
板搁放在根据屋面排水要求设计的倾斜的梁或墙上。
屋顶排水组织方式
结构找坡
混凝土结构层宜采用结构找坡，坡度不应小于3%。屋面找坡层的作
用主要是为了快速排水和不积水， 一般工业厂房和公共建筑只要对顶棚水 平度要求不高或建筑功能允许，应首先选择结构找坡，既节省材料、降低 成本，又减轻了屋面荷载。但顶棚倾斜，室内空间不规整，用于民用建筑 时往往需要设吊顶。
屋顶排水组织方式
二、材料找坡
材料找坡又称垫置坡度，是指屋面板呈水平搁置，利用轻质材料垫置
成排水坡度的做法，找坡材料的吸水率宜小于20%，找坡层的坡度宜为 2%。
屋顶排水组织方式
材料找坡
常用于找坡的材料有水泥炉渣、石灰炉渣等。材料找坡的坡度不宜过
大，否则可用保温材料来做成排水坡度。利用材料找坡可获得平整的室内 空间，但找坡材料增加了屋面荷载，材料和人工消耗较多。
水泥炉渣
石灰炉渣
屋顶排水组织方式
三、屋面的排水方式
屋面的排水方式分为无组织排水和有组织排水两大类。
1、无组织排水
无组织排水是指屋面排水不需人工设计，雨水直接从檐口自由落到室
外地面的排水方式，又称自由落水。
屋顶排水组织方式
(a)单侧排水 (b)双侧排水 (c)三侧排水 (d)全排水
如上图所示，自由落水的屋面可以是单坡屋面、 双坡屋面或四坡屋面，
雨水可以从一面、两面或四面落至地面。
无组织排水构造简单，造价低，但屋面雨水自由落下会溅湿墙面，外
墙墙角容易被飞溅的雨水侵蚀，降低外墙的坚固耐久性。
屋顶排水组织方式
2、有组织排水
有组织排水是指屋面雨水通过排水系统（天沟、雨水管等），有组织
地排到室外地面或地下沟管的排水方式，如下图所示。
屋顶排水组织方式
雨水管
屋面雨水顺坡汇集于檐沟或天沟，并在檐沟或天沟内填1%纵坡，使
雨水集中至雨水口，经雨水管排至地面或地下排水管网。有组织排水过程 首先将屋面划分为若干个排水区，使每个排水区的雨水按屋面排水坡度有 组织地排到檐沟或女儿墙天沟，然后经过雨水口排到雨水管，直至室外地 面或地下沟管。
屋顶排水组织方式
雨水管
天沟
有组织排水不妨碍人行交通，雨水不易溅湿墙面，因而在建筑工
程中应用广泛。但相对于无组织排水来说，构造复杂，造价较高。
四、有组织排水方案
有组织排水方案可分为外排水和内排水或内外排水相结合的方式。
多层建筑可采用有组织外排水。 屋面面积较大的多层建筑应采用
内排水或内外排水相结合的方式。 严寒地区的高层建筑不应采用外排 水。 寒冷地区的高层建筑不宜采用外排水，当采用外排水时，宜将水 落管布置在紧贴阳台外侧或空调机搁板的阴角处，以利维修。
屋顶排水组织方式
1、外排水方案
外排水方式有女儿墙外排水、挑檐沟外排水、女儿墙挑檐沟外
排水。外排水构造简单，雨水管不进入室内，有利于室内美观和减 少渗漏，因此雨水较多的南方地区应优先采用。
屋顶排水组织方式
屋顶排水组织方式
(a)挑檐沟外排水 (b)女儿墙外排水 (c)女儿墙挑檐沟外排水
外排水方案
2、内排水方案
严寒地区、高层建筑、多跨及集水面积较大的屋面宜采用内排
水。 高层建筑屋面宜采用内排水，因为低温会使室外雨水管中的雨 水冻结；有些屋面宽度较大的建筑，无法完全依靠外排水排除屋面 雨水，也要采用内排水方案。
屋顶排水组织方式
屋顶排水组织方式
(a)内檐沟内排 (b)墙体内侧内排水 (c)内落外排水
内排水方案
屋面排水组织设计的主要任务是将屋面划分为若干排水区，分别将雨
水引向雨水管，做到排水线路简捷、雨水口负荷均匀、排水顺畅、避免屋 面积水而引起渗漏。屋面排水组织设计一般按以下步骤进行。
1、确定排水坡面的数目
进深不超过12m的房屋和临街建筑常采用单坡排水，进深超过12m时
宜采用双坡排水。坡屋面则应结合造型要求选择单坡、双坡或四坡排水。
屋面排水组织设计
单坡排水
双坡排水
三坡排水
四坡排水
2.划分排水分区
划分排水分区的目的在于合理地布置雨水管。排水区的面积是指屋面
水平投影的面积， 每一个雨水口的汇水面积一般为150~200m2。
屋顶的设计要求
排水分区划分
3.确定天沟断面大小和天沟纵坡的坡度
天沟即屋面上的排水沟，位于檐口部位时称为檐沟。天沟的功能是
汇集和迅速排除屋面雨水，应具有合适的断面大小。在沟底沿长度方向 应设纵向排水坡度，简称天沟纵坡。
屋顶的设计要求
挑檐沟外排水
屋顶的设计要求
（a）现浇式 （b）预制搁置式 （c）自重平衡式
檐沟的形式
4.确定雨水管的规格和间距
雨水管按材料分为铸铁、镀锌
铁皮、塑料、石棉水泥和陶土等， 外排水时可采用UPVC管，玻璃钢管、 金属管等，内排水时可采用铸铁管， 镀锌钢管，UPVC管等。雨水管的直 径有50mm、75mm、100mm、 125mm、150mm、200mm几种 规格， 一般民用建筑雨水管常采用 的直径为100mm，面积较小的阳台 或露台可采用直径75mm的雨水管。
屋顶的设计要求
屋顶的设计要求
不同规格及种 类的雨水管
1、屋顶坡度常用的表示方法有斜率法、百分比法和角度法。
形成屋顶坡度的做法一般有结构找坡和材料找坡。
2、屋面的排水方式分为无组织排水和有组织排水两大类，而
有组织排水方案可分为外排水、内排水或内外排水相结合的方式。
3、屋面排水组织设计一般按确定排水坡面的数目、划分排水
分区、确定天沟断面大小和天沟纵坡的坡度、确定雨水管的规格和 间距的步骤进行。
知识总结
