建 筑 构 造 与 识 图
1、卷材防水屋面防水材料
2、卷材防水屋面构造组成 3、卷材防水屋面细部构造
平屋顶防水构造(一）

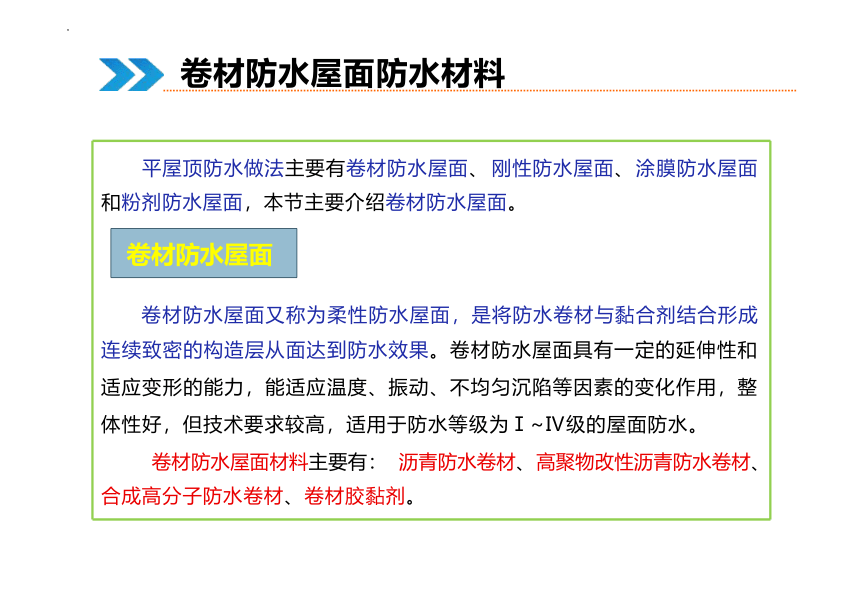

平屋顶防水做法主要有卷材防水屋面、 刚性防水屋面、 涂膜防水屋面
和粉剂防水屋面，本节主要介绍卷材防水屋面。
卷材防水屋面又称为柔性防水屋面，是将防水卷材与黏合剂结合形成
连续致密的构造层从面达到防水效果。卷材防水屋面具有一定的延伸性和 适应变形的能力，能适应温度、振动、不均匀沉陷等因素的变化作用，整 体性好，但技术要求较高，适用于防水等级为Ⅰ~Ⅳ级的屋面防水。
卷材防水屋面材料主要有： 沥青防水卷材、 高聚物改性沥青防水卷材、
合成高分子防水卷材、卷材胶黏剂。
卷材防水屋面防水材料
卷材防水屋面

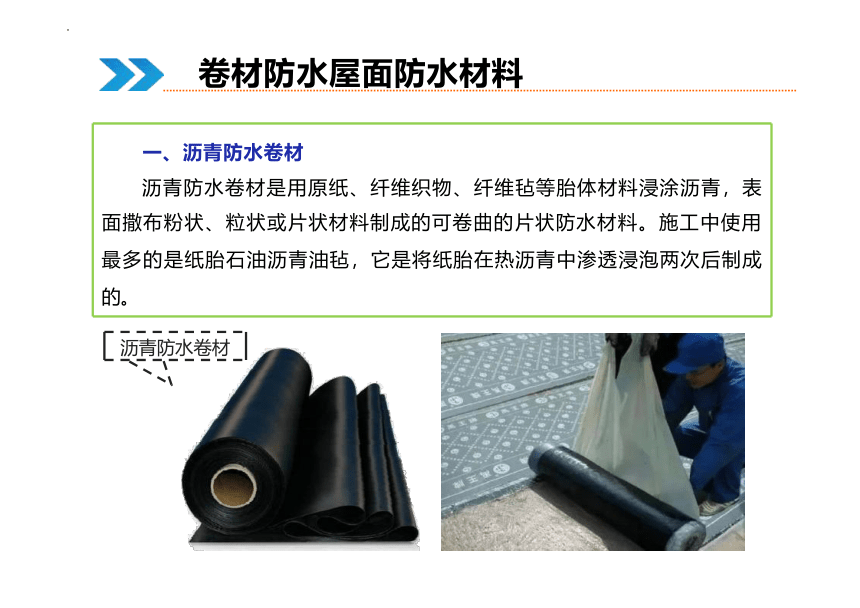

一、沥青防水卷材
沥青防水卷材是用原纸、纤维织物、纤维毡等胎体材料浸涂沥青，表
面撒布粉状、粒状或片状材料制成的可卷曲的片状防水材料。施工中使用 最多的是纸胎石油沥青油毡，它是将纸胎在热沥青中渗透浸泡两次后制成 的。
卷材防水屋面防水材料
沥青防水卷材

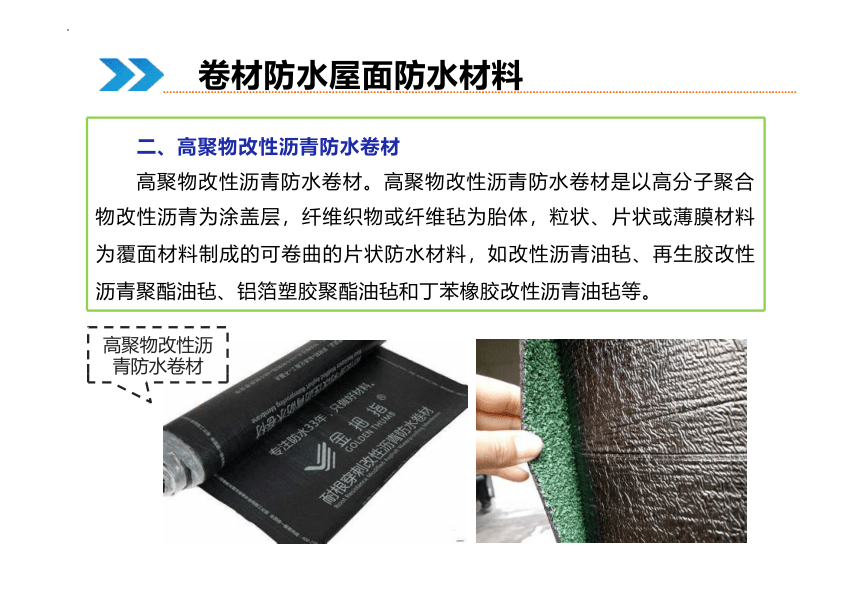

二、高聚物改性沥青防水卷材
高聚物改性沥青防水卷材。高聚物改性沥青防水卷材是以高分子聚合
物改性沥青为涂盖层，纤维织物或纤维毡为胎体，粒状、片状或薄膜材料 为覆面材料制成的可卷曲的片状防水材料，如改性沥青油毡、再生胶改性 沥青聚酯油毡、铝箔塑胶聚酯油毡和丁苯橡胶改性沥青油毡等。
卷材防水屋面防水材料
高聚物改性沥 青防水卷材

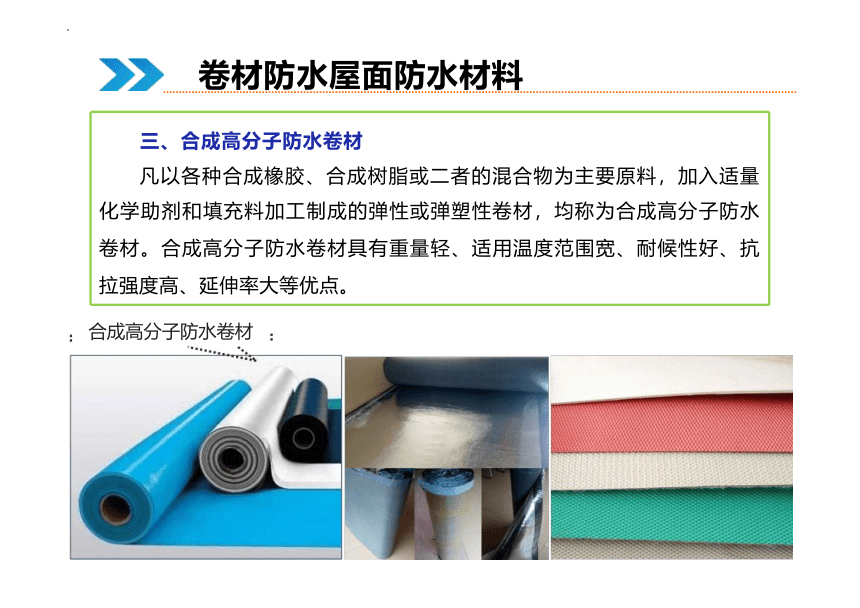

三、合成高分子防水卷材
凡以各种合成橡胶、合成树脂或二者的混合物为主要原料，加入适量
化学助剂和填充料加工制成的弹性或弹塑性卷材，均称为合成高分子防水 卷材。合成高分子防水卷材具有重量轻、适用温度范围宽、耐候性好、抗 拉强度高、延伸率大等优点。
卷材防水屋面防水材料
合成高分子防水卷材
四、卷材胶黏剂
用于高聚物改性沥青防水卷材和合成高分子防水卷材的胶黏剂，主
要为各种与卷材配套使用的溶剂型胶黏剂。例如，适用于改性沥青卷材 的RA-6型氯丁胶胶黏剂、SBS改性沥青胶黏剂等
卷材防水屋面防水材料
卷材胶黏剂

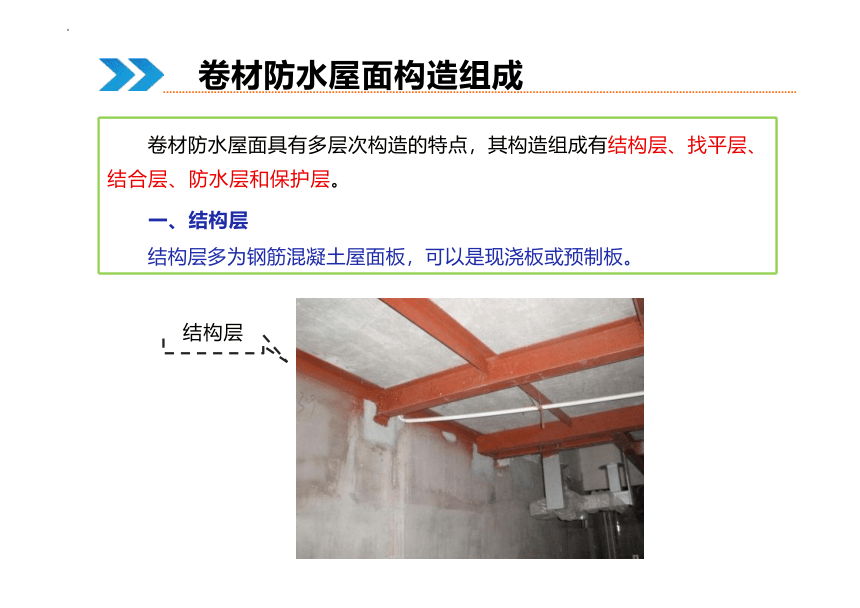

卷材防水屋面具有多层次构造的特点，其构造组成有结构层、找平层、
结合层、防水层和保护层。
一、结构层
结构层多为钢筋混凝土屋面板，可以是现浇板或预制板。
卷材防水屋面构造组成
结构层

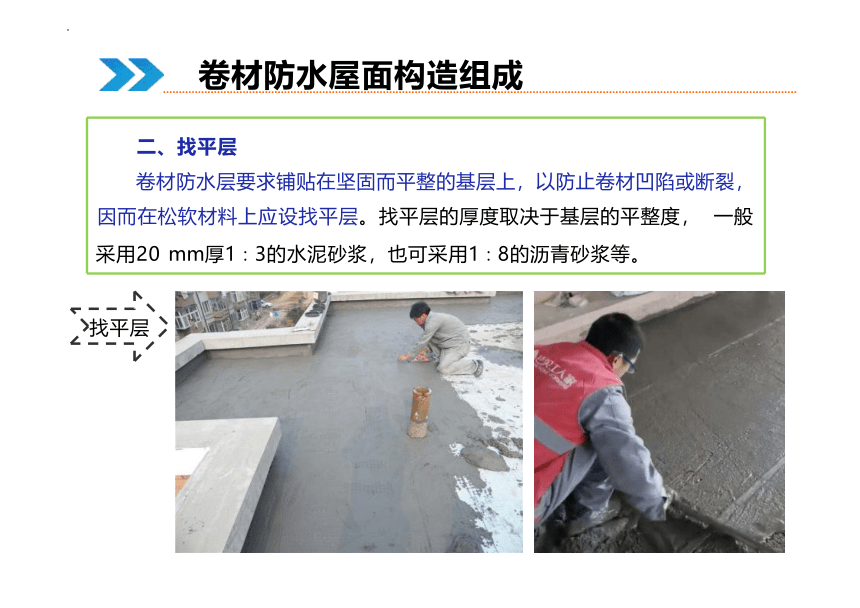

二、找平层
卷材防水层要求铺贴在坚固而平整的基层上，以防止卷材凹陷或断裂，
因而在松软材料上应设找平层。找平层的厚度取决于基层的平整度， 一般 采用20 mm厚1∶3的水泥砂浆，也可采用1∶8的沥青砂浆等。
卷材防水屋面构造组成
找平层
三、结合层
结合层的作用是在基层与卷材胶黏剂之间形成一层胶质薄膜，使卷材
与基层胶结牢固。 沥青卷材通常用冷底子油做结合层；高分子卷材则多采 用配套基层处理剂，也可用冷底子油或稀释乳化沥青做结合层。
卷材防水屋面构造组成
结合层
四、防水层
防水层由防水卷材和相应的卷材胶黏剂分层黏结而成，层数或厚度由
防水等级确定。
1、高聚物改性沥青防水层
高聚物改性沥青防水层的铺贴做法有冷黏法和热熔法两种。
卷材防水屋面构造组成
防水层
（1）冷黏法
冷黏法是用胶黏剂将卷材黏结在找平层上，或利用某些卷材的自黏性
进行铺贴。铺贴卷材时要注意平整顺直、搭接尺寸准确、不扭曲，应排除 卷材下面的空气并辊压黏结牢固。
卷材防水屋面构造组成
冷黏法
（2）热熔法
热熔法是施工时用火焰加热器将卷材均匀加热至表面光亮发黑，然后
立即滚铺卷材使之平展，并辊压牢实。
卷材防水屋面构造组成
热熔法
2、合成高分子卷材防水层
合成高分子卷材防水层是先在找平层（基层）上涂刮基层处理
剂（如CX404胶等），要求薄而均匀，干燥不黏后即可铺贴卷材。 卷材一般应由屋面低处向高处铺贴，并按水流方向搭接；卷材可垂 直或平行于屋脊方向铺贴。铺贴卷材时要求保持自然松弛的状态， 不能拉得过紧。卷材的长边应保持搭接50mm，短边保持搭接 70mm，铺好后立即用工具滚压密实，搭接部位用胶黏剂均匀涂刷 黏合。
卷材防水屋面构造组成
五、保护层
设置保护层可使卷材不致因光照和气候等作用而迅速老化，防
止沥青卷材的沥青因过热而流淌或受到暴雨的冲刷，延长防水层的 使用寿命。对于不上人屋面，保护层的材料与防水面层的材料有关。
改性沥青卷材防水屋面一般在防水层上撒粒径为3～5 mm的小
石子作为保护层，称为绿豆砂保护层；
高分子卷材（如三元乙丙橡胶）防水屋面通常是在卷材面上涂
刷水溶型或溶剂型浅色保护着色剂。
卷材防水屋面构造组成
上人屋面的保护层有两种做法， 一是用沥青砂浆铺贴缸砖、大阶
砖、混凝土板等块材；另一种做法是在防水层上现浇30～40 mm厚的 细石混凝土。板材保护层或整体保护层均应设分格缝，位置可设在屋 盖坡面的转折处及屋面与突出屋面的女儿墙、烟囱等的交接处。
卷材防水屋面构造组成
上人层面卷材防水屋面 构造做法
一、泛水
泛水构造是指屋面与垂直墙面相交处的防水处理。例如，对女
儿墙、山墙、烟囱、变形缝等屋面与垂直墙面相交的部位均需做泛 水处理，以防止交接缝出现漏水。其具体做法是将屋面的卷材铺至 垂直墙面上形成卷材泛水，泛水高度不小于250 mm。在屋面与垂 直女儿墙面的交接缝处，砂浆找平层应抹成圆弧或45°斜面，上刷卷 材胶黏剂，使卷材铺贴牢实，避免卷材架空或折断，并加铺一层卷 材。
卷材防水屋面细部构造
卷材防水屋面细部构造
卷材泛水收头的构造
(a)卷材泛水收头 (b)砖墙卷材泛水收头
二、檐口
卷材防水屋面的檐口构造有无组织排水檐口和檐沟等，其构造
要点是做好卷材的收头使屋盖四周的卷材封闭，避免雨水渗入。无 组织排水檐沟的收头处通常用油膏嵌实，不可用砂浆等硬性材料。 同时，应抹好檐口的滴水，使雨水迅速垂直下落。檐沟的卷材收头 处理通常是在檐沟边缘用水泥钉钉压条将卷材压住，再用油膏或砂 浆盖缝。
卷材防水屋面细部构造
檐口的构造
（a）无组织排水檐口 （b)卷材防水材料收头处理
（c）挑檐沟外排水檐口构造 （d）女儿墙外排水檐口构造
卷材防水屋面细部构造
三、水落口 水落口是用来将屋面雨水排至雨水管而在檐口处或檐沟内开设 的洞口，要求排水通畅，不易堵塞和渗漏。水落口的位置应尽可能 比屋面或檐沟面低，有垫坡层或保温层的屋面，可在雨水口直径 500mm范围内减薄形成漏斗形，使之排水通畅，避免积水。水落口 分为直式水落口和横式水落口两类，直式水落口适用于中间天沟、 檐沟和女儿墙内排水天沟，横式水落口适用于女儿墙外排水。 水落口的构造要点： 水落口可采用塑料或金属制品，水落口的 金属配件均应作防锈处理；水落口周围直径500mm范围内坡度不应 小于5%，防水层下应增设涂膜附加层；防水层和附加层伸入水落口
杯内不应小于50mm，并应黏结牢固。
卷材防水屋面细部构造
卷材防水屋面细部构造
雨水口的构造
（a）女儿墙雨水口
卷材防水屋面细部构造
雨水口的构造 （b）檐沟雨水口
四、屋面变形缝
变形缝的泛水高度应不小于250mm，顶部应加扣混凝土或金属盖板，
混凝土盖板的接缝应用密封材料嵌填。防水层应铺贴到变形缝两侧砌体的 上部。变形缝内应填充聚苯乙烯泡沫塑料，上部填放衬垫材料并用卷材封 盖。
卷材防水屋面细部构造
屋面变形缝 构造
五、伸出屋面的管道
管道根部四周应增设附加层，宽度和高度均不应小于 250 mm，在根
部直径 500 mm 范围内，找平层应抹出高度不小于30 mm 的圆台。管道 周围与找平层或细石混凝土防水层之间应预留 20 mm×20 mm的凹槽， 并用密封材料嵌填严密，防水层收头处应用金属箍紧固，并用密封材料封 严。
卷材防水屋面细部构造
伸出屋面的 管道
六、屋顶检修孔、屋顶出入口
不上人屋顶须设屋顶检修孔，如图所示，检修孔四周的孔壁可用砖立
砌，在现浇屋顶板时可用混凝土上翻制成，其高度一般大于250 mm，壁 外侧的防水层应做成泛水并将卷材用镀锌铁皮盖缝钉压牢固直达屋顶的楼 梯间，室内应高于屋顶，若不满足时应设门槛，屋顶与门槛交接处的构造 可参考泛水的构造。
卷材防水屋面细部构造
屋顶检修孔、 屋顶出入口
1、卷材防水屋面材料主要有：沥青防水卷材、高聚物改性沥
青防水卷材、合成高分子防水卷材、卷材胶黏剂。
2、卷材防水屋面构造组成有结构层、找平层、结合层、防水
层和保护层。
3、卷材防水屋面的细部构造主要包括：泛水、檐口、水落口、
屋面变形缝、伸出屋面的管道、屋顶检修孔、屋顶出入口。
知识总结
