建 筑 构 造 与 识 图
1.楼梯的坡度
3.梯段尺度
5.梯井宽度
7.楼梯的净空高度
2.踏步尺度
4.平台宽度
6.栏杆扶手高度

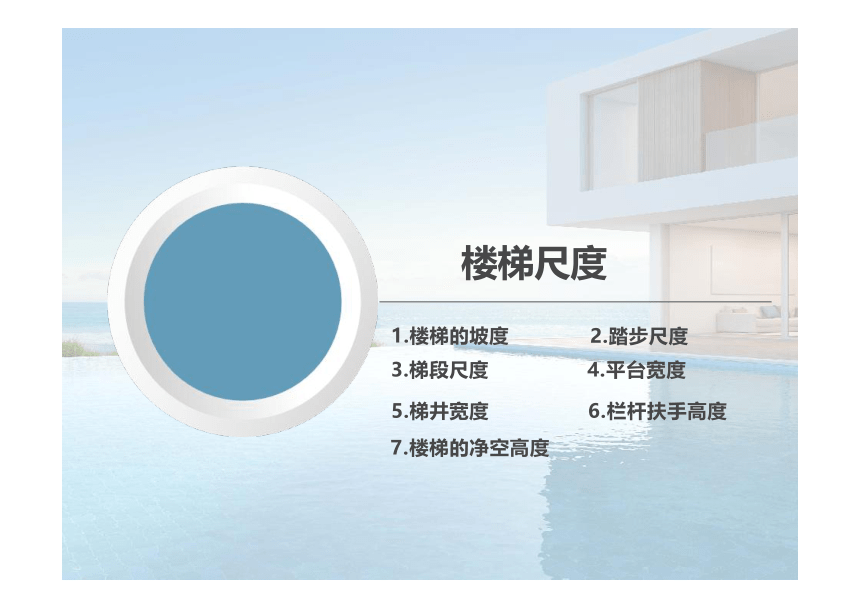

楼梯尺度
楼梯尺度包括楼梯的坡度、踏步尺
度、梯段尺度、平台宽度、梯井宽度、 栏杆扶手高度和楼梯的净空高度等。

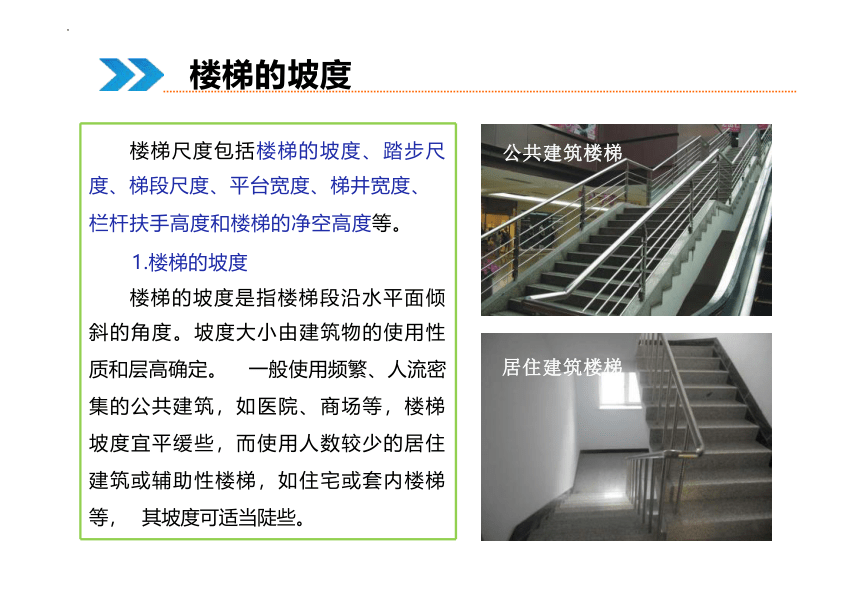

1.楼梯的坡度
楼梯的坡度是指楼梯段沿水平面倾
斜的角度。坡度大小由建筑物的使用性 质和层高确定。 一般使用频繁、人流密 集的公共建筑，如医院、商场等，楼梯 坡度宜平缓些，而使用人数较少的居住 建筑或辅助性楼梯，如住宅或套内楼梯 等， 其坡度可适当陡些。
居住建筑楼梯
公共建筑楼梯
楼梯的坡度

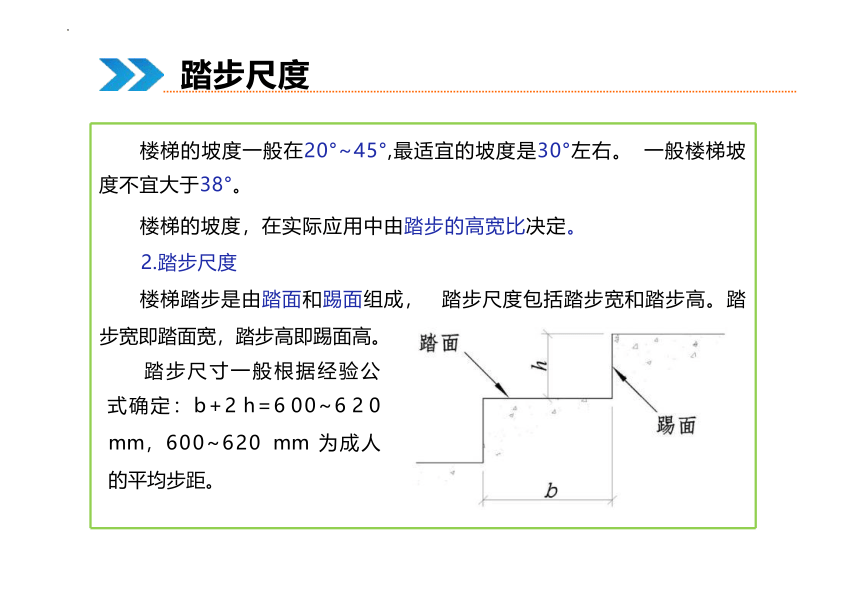

楼梯的坡度一般在20°~45°,最适宜的坡度是30°左右。 一般楼梯坡 度不宜大于38°。 楼梯的坡度，在实际应用中由踏步的高宽比决定。 2.踏步尺度 楼梯踏步是由踏面和踢面组成， 踏步尺度包括踏步宽和踏步高。踏
步宽即踏面宽，踏步高即踢面高。 踏步尺寸一般根据经验公 式确定：b+2 h=6 00~6 2 0 mm，600~620 mm 为成人 的平均步距。
踏步尺度

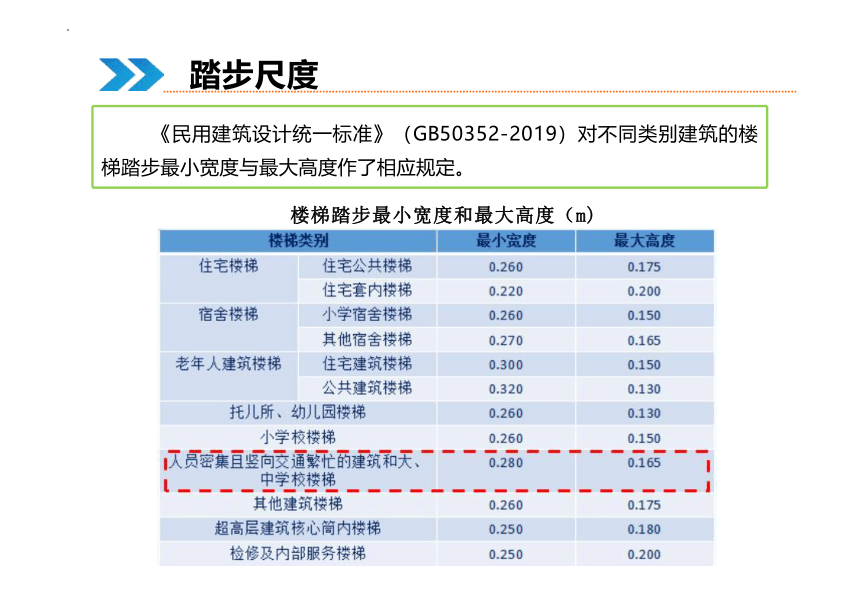

《民用建筑设计统一标准》（GB50352-2019）对不同类别建筑的楼
梯踏步最小宽度与最大高度作了相应规定。
踏步尺度
楼梯踏步最小宽度和最大高度（m)

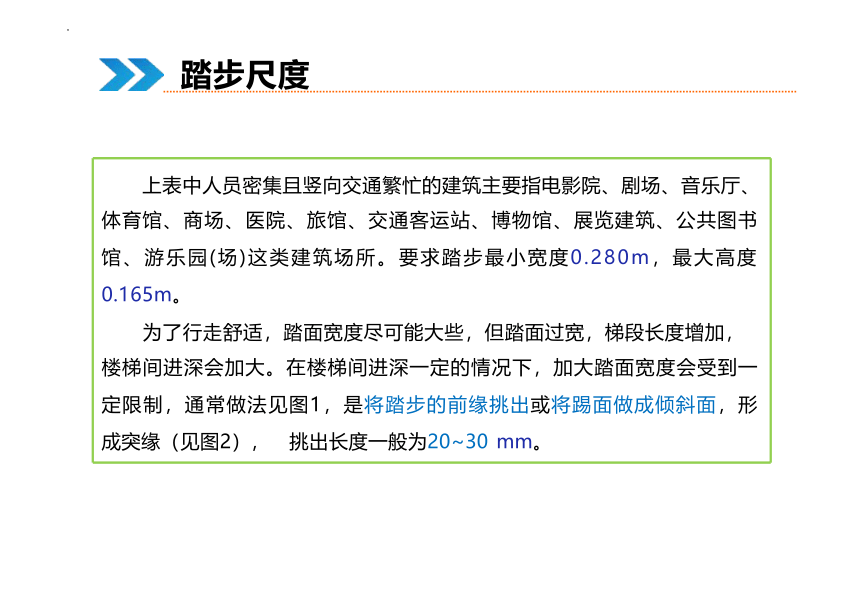

上表中人员密集且竖向交通繁忙的建筑主要指电影院、剧场、音乐厅、
体育馆、商场、医院、旅馆、交通客运站、博物馆、展览建筑、公共图书 馆、游乐园(场)这类建筑场所。要求踏步最小宽度0.280m，最大高度 0.165m。
为了行走舒适，踏面宽度尽可能大些，但踏面过宽，梯段长度增加，

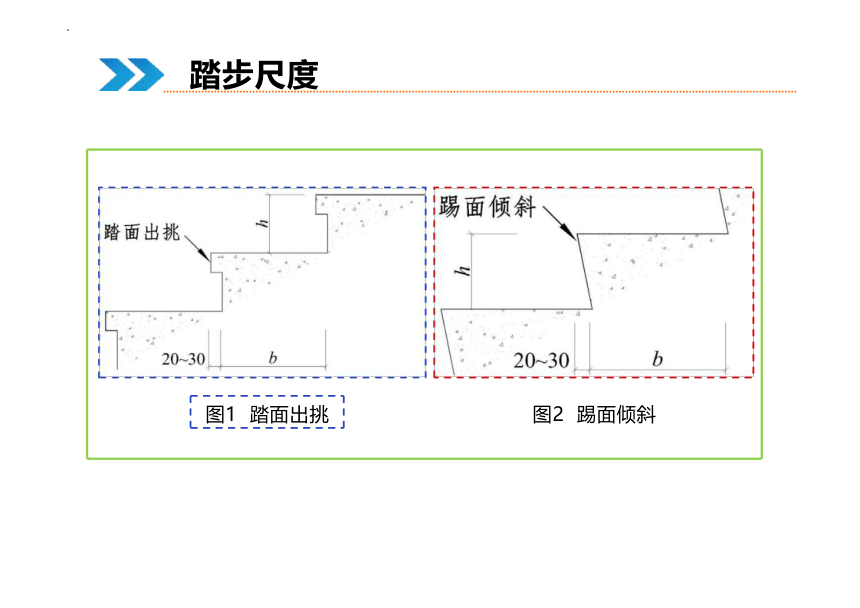

楼梯间进深会加大。在楼梯间进深一定的情况下，加大踏面宽度会受到一 定限制，通常做法见图1，是将踏步的前缘挑出或将踢面做成倾斜面，形 成突缘（见图2）， 挑出长度一般为20~30 mm。
踏步尺度
图2 踢面倾斜
踏步尺度
图1 踏面出挑

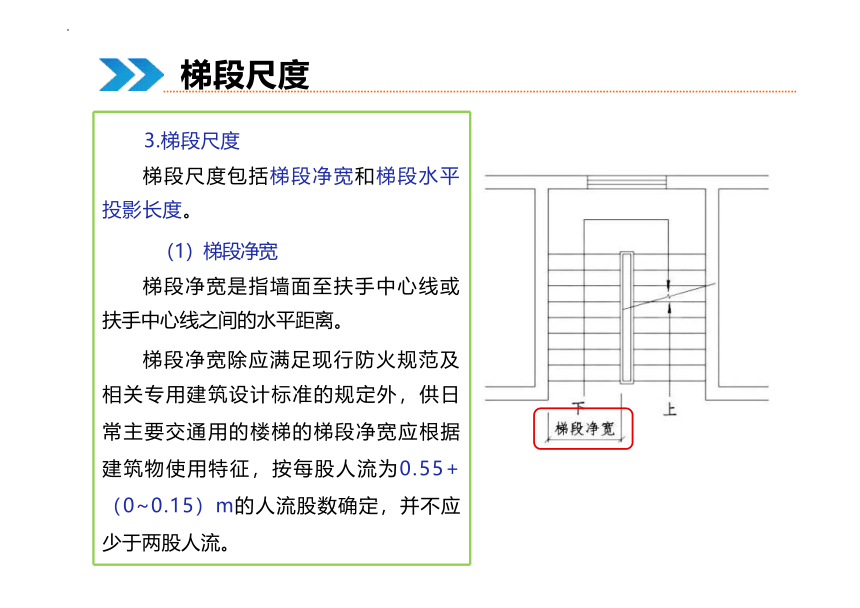

3.梯段尺度
梯段尺度包括梯段净宽和梯段水平
投影长度。
（1）梯段净宽
梯段净宽是指墙面至扶手中心线或
扶手中心线之间的水平距离。
梯段净宽除应满足现行防火规范及
相关专用建筑设计标准的规定外，供日 常主要交通用的楼梯的梯段净宽应根据 建筑物使用特征，按每股人流为0.55+ （0~0.15）m的人流股数确定，并不应 少于两股人流。
梯段尺度

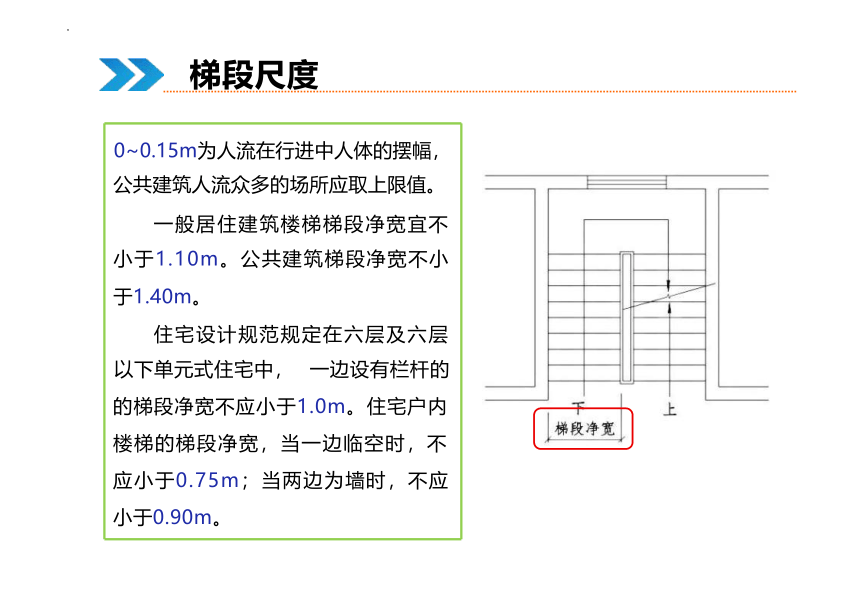

0~0.15m为人流在行进中人体的摆幅，
公共建筑人流众多的场所应取上限值。
一般居住建筑楼梯梯段净宽宜不
小于1.10m。公共建筑梯段净宽不小 于1.40m。
住宅设计规范规定在六层及六层
以下单元式住宅中， 一边设有栏杆的 的梯段净宽不应小于1.0m。住宅户内 楼梯的梯段净宽，当一边临空时，不 应小于0.75m；当两边为墙时，不应 小于0.90m。
梯段尺度
（2）梯段的水平投影长度
梯段水平投影长度与踏面宽
度、楼梯间进深有关。用L表示， 其值为
L=(n一1)×b。
其中：b：踏步踏面宽；
n：每一梯段踏步数。
梯段尺度
4.平台宽度
楼梯平台宽度是指墙面装饰面至扶
手中心之间的水平距离。
对于多跑非直行楼梯，为保证转向
处人流和物的顺利通行，平台净宽不应 小于梯段宽度，并不得小于1.20m。当 有搬运大型物件需要时应适量加宽。敞 开式楼梯间的楼层平台宽可不受上条限 制，但宜形成0.50m左右的缓冲距离。
直跑楼梯的中间平台宽度不应小于
0.90m。
平台宽度
5.梯井宽度
梯井是指梯段及平台围合成空间，
从底层到顶层全部贯通。梯井宽度即两 梯段之间的水平距离。楼梯井一般是为 楼梯施工方便和安置栏杆(板)扶手而设 置的，其宽度一般为60～200mm。托 儿所、幼儿园、中小学及少年儿童专用 活动场所的楼梯 ， 梯井净宽大于 200mm 时，住宅建筑梯井净宽大于 110mm时，必须采取防止少年儿童攀 滑的措施。
梯井宽度
6.栏杆扶手高度
楼梯的栏杆扶手高度是从踏步
前缘线至扶手中心线的垂直距离。 其坡度与楼梯的坡度和使用要求有 关。如右图所示，室内楼梯扶手高 度不宜小于0.90m，靠楼梯井一侧 水平扶手长度超过0.50m时，其高 度不应小于1.05m。供儿童使用的 楼梯应在栏杆0.50～0.60m处增设 一道扶手。
栏杆扶手高度
楼梯应至少于一侧设扶手，梯段净宽达三股人流时应两侧设扶手，达
四股人流时宜加设中间扶手。
室外楼梯栏杆扶手高度应不小于1.10m。
栏杆扶手高度
7.净空高度
楼梯的净空包括梯段之间的净高和
平台处的净高。
楼梯段的净高指梯段的任何一级踏
步前缘到上方梯段装饰面下缘的垂直距 离，不应小于2.20m。平台净高是指底 层平台结构下缘至人行通道地面或楼梯 平台面至上层平台结构下缘的垂直距离， 不应小于2.00m。梯段的起始、起止踏 步的前缘与顶部凸出物的外缘线的水平 距离应不小于0.30 m。
净空高度
当在平行双跑楼梯底层中间平台下设通道出入口时，为保证平台下净高
满足2.0m的要求， 一般采用以下方式解决：
净空高度
底层设长短跑 局部降低底层中间平台下地坪标高
净空高度
底层设长短跑和局部降低底层 中间平台下地坪相结合
底层采用直跑楼梯
楼梯尺度包括楼梯的坡度、踏步尺度、梯段尺度平台宽度、梯 井宽度、栏杆扶手高度和净空高度等。我们要记住楼梯的以下尺度 要求。 楼梯的坡度一般在20°~ 45°,最适宜的坡度在30°左右。 一般楼 梯坡度不宜大于38°。 楼梯的踏步尺寸包括踏步宽和踏步高，楼梯踏步尺寸应符合经 验公式：b+2h=0.60~0.62 m。 梯段宽既要满足防火规范要求还要满足日常交通使用，应根据 建筑物使用特征，按每股人流为0.55+（0~0.15）m的人流股数确
定，并不应少于两股人流。
知识总结
梯段的水平投影长度 L=b×(n一1)。
楼梯平台净宽不应小于梯段宽度，并不得小于1.2m。
楼梯的梯井宽度一般为60～200mm。
室内楼梯的栏杆扶手高度不宜小于0.90m，供儿童使用的楼梯
应在栏杆0.50～0.60m处增设一道扶手。室外楼梯栏杆扶手高度应 不小于1.10m。
楼梯的净空包括梯段之间的净高和平台处的净高。梯段处的净
高不应小于2.20m，平台处的净高不应小于2.00m。
知识总结
根据这节课学习的楼梯尺度知识，你认为下列说法中正确的是
( )
A.楼梯的适宜坡度是38°左右。
B.楼梯的平台宽度只要大于梯段宽就行。
C.单元式住宅，当在平行双跑楼梯首层中间平台下设通道出入口
时，平台下净高应不小于2.0m。
D.室内楼梯的栏杆扶手高度不宜小于1.00m。
答案：C
课堂提问
