建 筑 构 造 与 识 图
1、坡屋顶的组成与特点
2、坡屋顶的支承结构
3、坡屋顶的屋面构造及细部构造
坡屋顶构造
一、坡屋顶的组成
坡屋顶由承重结构和屋面两个基本部分组成，根据使用要求，有些还
需要设保温层、 隔热层、 顶棚等。
1、承重结构
承重结构主要是承受屋面荷载并把它传到墙或柱上， 一般包括屋架
（横墙、屋面大梁）、檩条以及椽子等。
2、屋面
屋面是屋顶上的覆盖层，它直接承受雨、雪、风和太阳辐射等作用。
3、保温或隔热层
保温或隔热层可设在屋面层或顶棚处。
坡屋顶的组成与特点
坡屋顶
的组成

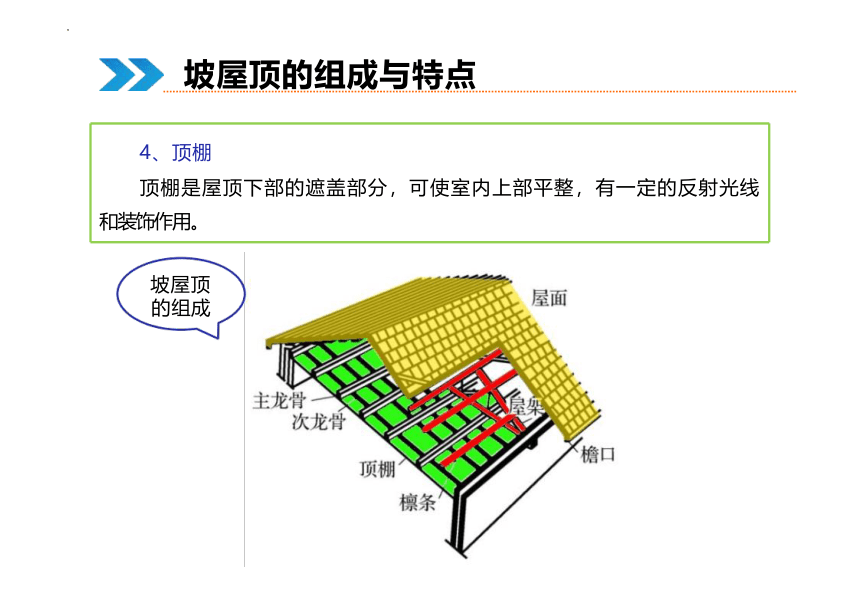

4、顶棚
顶棚是屋顶下部的遮盖部分，可使室内上部平整，有一定的反射光线
和装饰作用。
坡屋顶的组成与特点

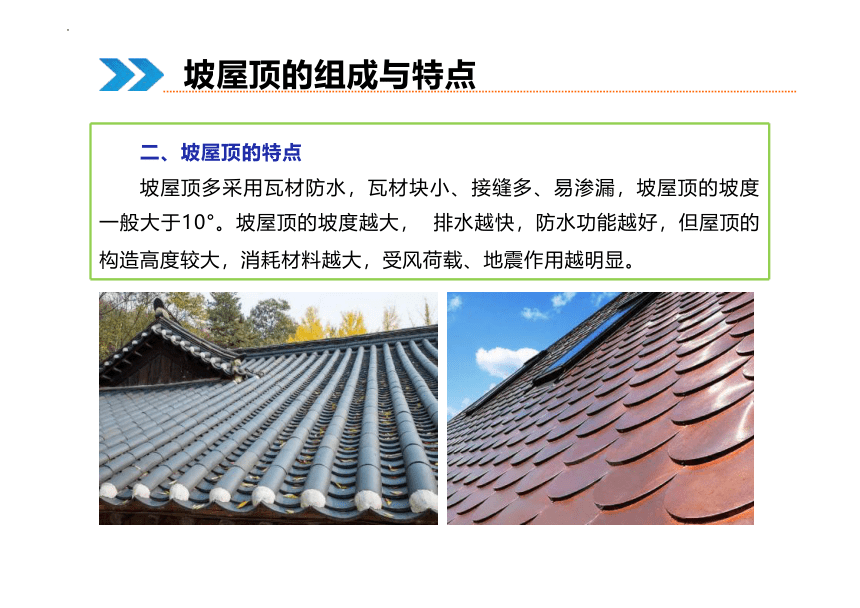

二、坡屋顶的特点
坡屋顶多采用瓦材防水，瓦材块小、接缝多、易渗漏，坡屋顶的坡度
一般大于10°。坡屋顶的坡度越大， 排水越快，防水功能越好，但屋顶的 构造高度较大，消耗材料越大，受风荷载、地震作用越明显。
坡屋顶的组成与特点

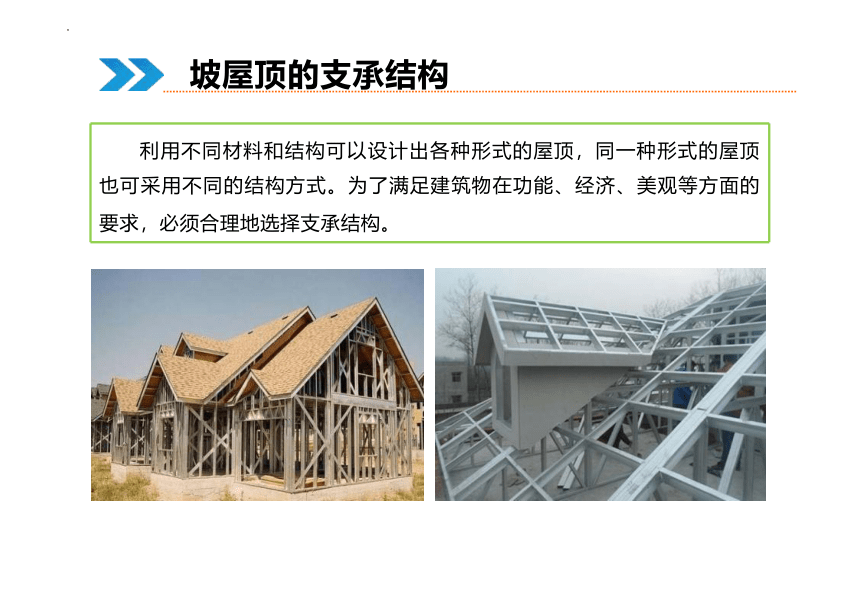

利用不同材料和结构可以设计出各种形式的屋顶，同一种形式的屋顶
也可采用不同的结构方式。为了满足建筑物在功能、经济、美观等方面的 要求，必须合理地选择支承结构。
坡屋顶的支承结构

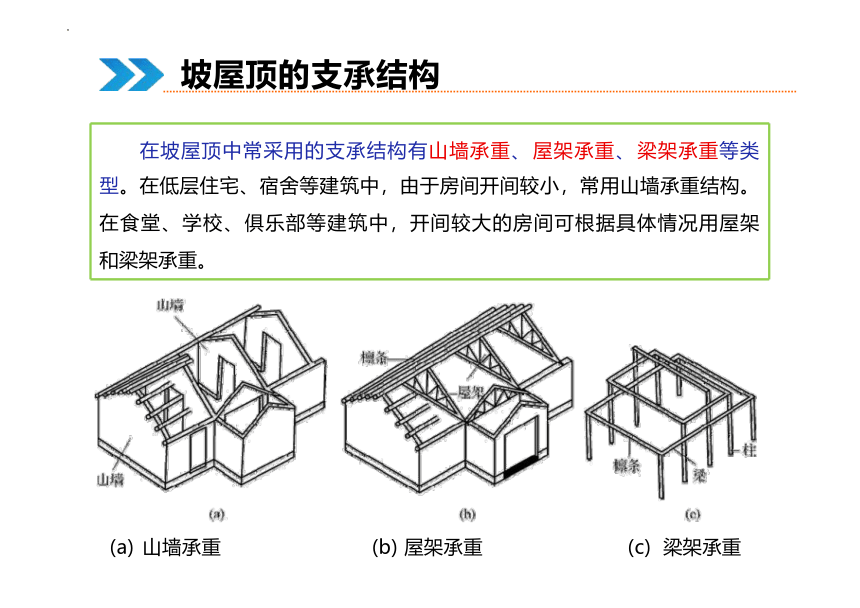

在坡屋顶中常采用的支承结构有山墙承重、 屋架承重、 梁架承重等类
型。在低层住宅、宿舍等建筑中，由于房间开间较小，常用山墙承重结构。 在食堂、学校、俱乐部等建筑中，开间较大的房间可根据具体情况用屋架 和梁架承重。
坡屋顶的支承结构
(a) 山墙承重 (b) 屋架承重 (c) 梁架承重

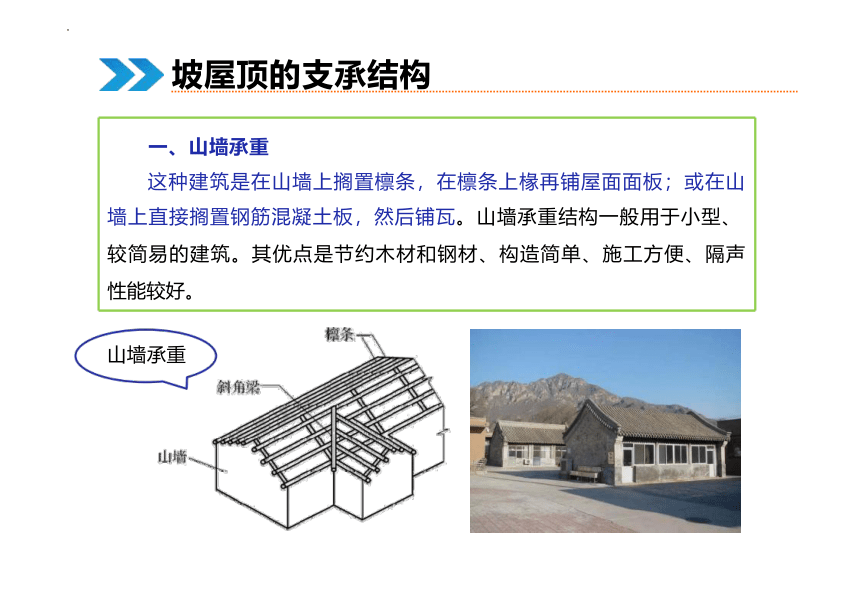

一、山墙承重
这种建筑是在山墙上搁置檩条，在檩条上椽再铺屋面面板；或在山
墙上直接搁置钢筋混凝土板，然后铺瓦。山墙承重结构一般用于小型、 较简易的建筑。其优点是节约木材和钢材、构造简单、施工方便、隔声 性能较好。
山墙承重
坡屋顶的支承结构

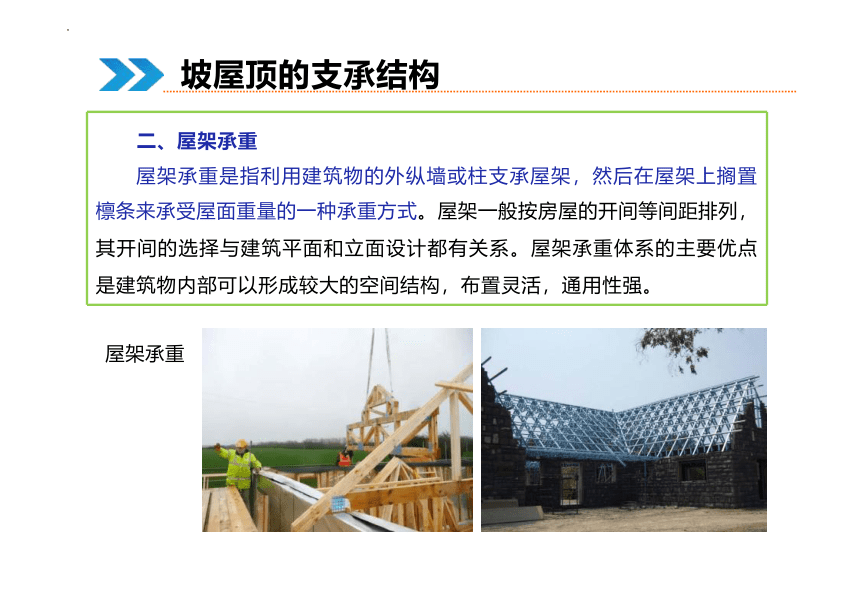

二、屋架承重
屋架承重是指利用建筑物的外纵墙或柱支承屋架，然后在屋架上搁置
檩条来承受屋面重量的一种承重方式。屋架一般按房屋的开间等间距排列， 其开间的选择与建筑平面和立面设计都有关系。屋架承重体系的主要优点 是建筑物内部可以形成较大的空间结构，布置灵活，通用性强。
屋架承重
坡屋顶的支承结构
坡屋顶的支承结构
四坡屋顶的屋架布置
三、梁架承重
梁架承重是我国传统的木结构形式。 它由柱和梁组成梁架，檩条
搁置在梁间，承受屋面荷载，并将各梁架联系成一个完整的骨架。 内 外墙体均填充在梁架之间，起分隔和围护作用，不承受荷载。梁架承 重整体性与抗震性较好，但耗用木料较多，防火、耐久性较差。目前， 在一些仿古建筑中常以钢筋混凝土梁柱仿效传统的木梁架。
坡屋顶的支承结构
坡屋顶的支承结构
梁架承重
檩条 椽子
钢筋混凝土挂瓦板
屋面支承构件
坡屋顶的屋面由屋面支承构件及防水层组成。 支承构件包括檩条、椽
子、屋面板和钢筋混凝土挂瓦板。
坡屋顶的屋面构造及细部构造
坡屋顶
构造
防水层
屋面防水层包括平瓦屋面、小青瓦屋面、钢筋混凝土大瓦屋面、
钢筋混凝土板平瓦屋面、玻璃纤维油毡瓦屋面、钢板彩瓦屋面、彩色 镀锌压型钢板屋面等。 其中，钢板彩瓦及彩色镀锌压型钢板等多用于 大型公共建筑中耐久性及防水要求高、建筑物自重要求轻的房屋中， 在大量民用建筑中的坡屋顶则以水泥瓦采用较多。当屋顶坡度较平， 对房屋自重要求减轻且防火要求高时常用石棉瓦等。
坡屋顶的屋面构造及细部构造
屋面防水层具体构造如下：
1、平瓦屋面
平瓦屋面适用于防水等级为Ⅱ级、Ⅲ级、Ⅳ级的屋面防水，平瓦由黏
土烧成，取材方便，耐燃性与耐久性较好。制作要求薄而轻、吸水率小。 瓦屋面在一般民用建筑中应用很广。其缺点是瓦的尺寸小，接缝多，接缝 处容易飘进雨雪；且制瓦时要从农田取土。平瓦屋面的坡度应不小于 1∶4。
平瓦屋面
坡屋顶的屋面构造及细部构造
2、小青瓦屋面
在我国旧民居建筑中常用小青瓦作屋面。小青瓦的断面呈弓形， 一头
较窄，尺寸规格不一。小青瓦块小，易漏雨，须经常维修，故除旧房维修 及少数地区民居外已不再使用。
小青瓦屋面
坡屋顶的屋面构造及细部构造
3、钢筋混凝土板平瓦屋面
在住宅、学校、宾馆、医院等民用建筑中，先在钢筋混凝土屋面板找
平层上铺防水卷材、保温层，然后做水泥砂浆卧瓦层，最薄处为20 mm厚， 内配钢筋网，再铺瓦；也可以在保温层上做C15细石混凝土找平层，内配 钢筋网，再做顺水条、挂瓦条挂瓦。
坡屋顶的屋面构造及细部构造
钢筋混凝
土板平瓦
屋面
4、玻璃纤维油毡瓦屋面
玻璃纤维油毡瓦简称“油毡瓦”，是一种薄而轻的片状瓦材。油毡瓦
以玻璃纤维为基架，覆以特别沥青涂层，上附石粉，表面为隔离保护层组 成的片材。
坡屋顶的屋面构造及细部构造
钢筋混凝
土板平瓦
屋面
5、钢板彩瓦屋面
钢板彩瓦用厚度为0.5～0.8 mm的彩色薄钢板经冷压而成，是连片块
瓦型屋面防水板材。
与卷材防水屋面一样，坡屋面也需要处理好泛水、天沟、檐口、雨水
口等细部构造。
钢板瓦屋面
坡屋顶的屋面构造及细部构造
1、坡屋顶由承重结构和屋面两个基本部分组成，根据需要设保
温层、隔热层、顶棚等。
2、坡屋顶中常采用的支承结构有山墙承重、屋架承重、梁架承
重等类型。
3、坡屋顶的屋面由屋面支承构件及防水层组成。支承构件包括
檩条、椽子、屋面板和钢筋混凝土挂瓦板。屋面防水层包括平瓦屋 面、小青瓦屋面、钢筋混凝土大瓦屋面、钢筋混凝土板平瓦屋面、
玻璃纤维油毡瓦屋面、钢板彩瓦屋面、彩色镀锌压型钢板屋面等。 一
知识总结
