建 筑 构 造 与 识 图
1、踏步面层及防滑处理
2、栏杆构造
3、扶手构造
楼梯的细部构造

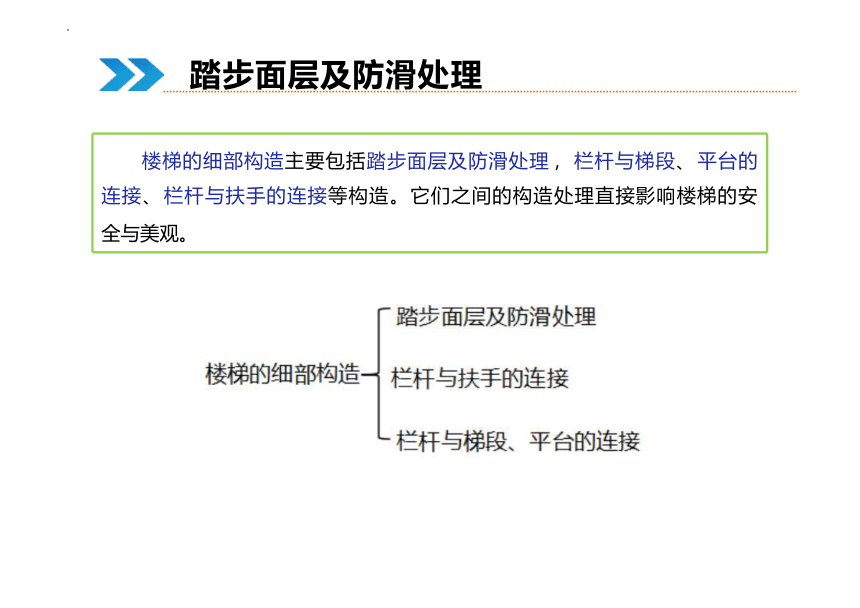

楼梯的细部构造主要包括踏步面层及防滑处理 ， 栏杆与梯段、 平台的
连接、 栏杆与扶手的连接等构造。它们之间的构造处理直接影响楼梯的安 全与美观。
踏步面层及防滑处理

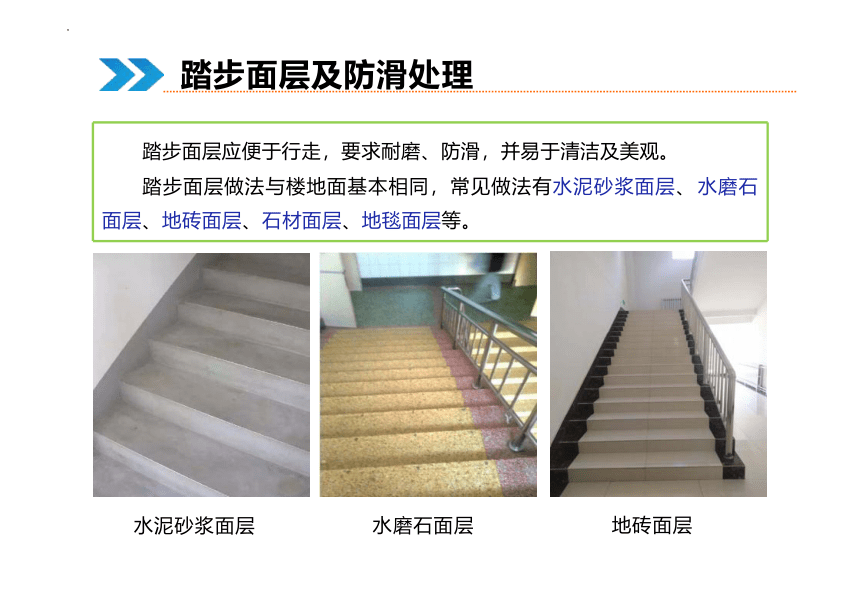

踏步面层应便于行走，要求耐磨、防滑，并易于清洁及美观。
踏步面层做法与楼地面基本相同，常见做法有水泥砂浆面层、 水磨石
面层、地砖面层、石材面层、地毯面层等。
踏步面层及防滑处理
水泥砂浆面层
水磨石面层
地砖面层

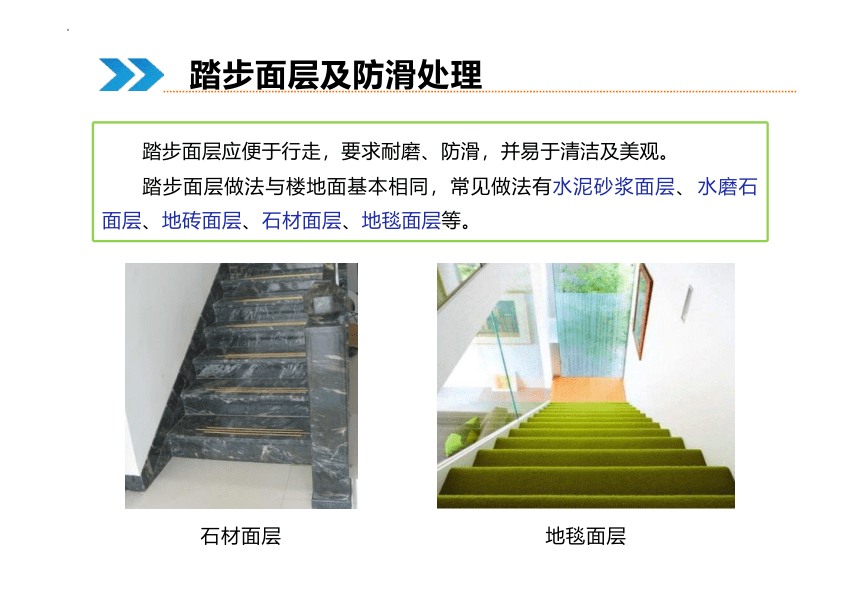

踏步面层应便于行走，要求耐磨、防滑，并易于清洁及美观。
踏步面层做法与楼地面基本相同，常见做法有水泥砂浆面层、 水磨石
面层、地砖面层、石材面层、地毯面层等。
踏步面层及防滑处理
地毯面层
石材面层

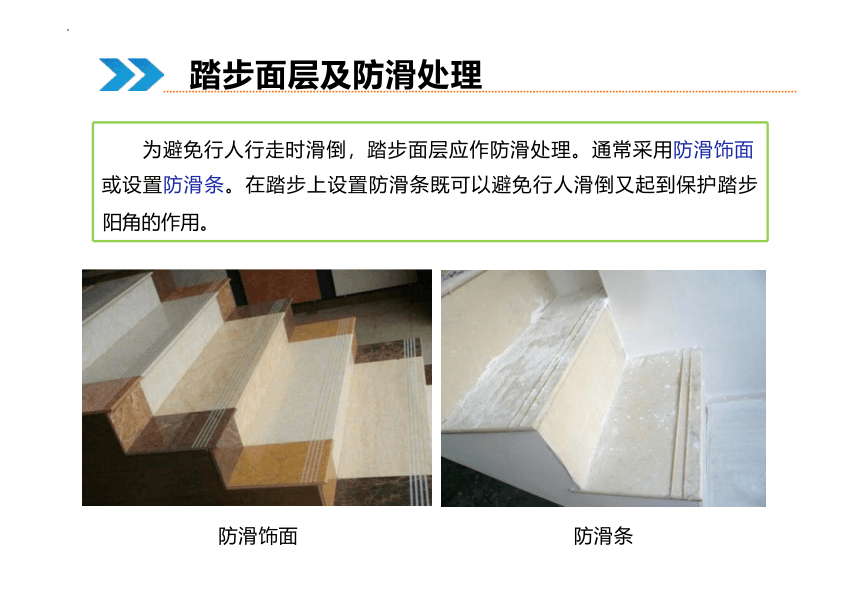

为避免行人行走时滑倒，踏步面层应作防滑处理。通常采用防滑饰面
或设置防滑条。在踏步上设置防滑条既可以避免行人滑倒又起到保护踏步 阳角的作用。
踏步面层及防滑处理
防滑饰面
防滑条

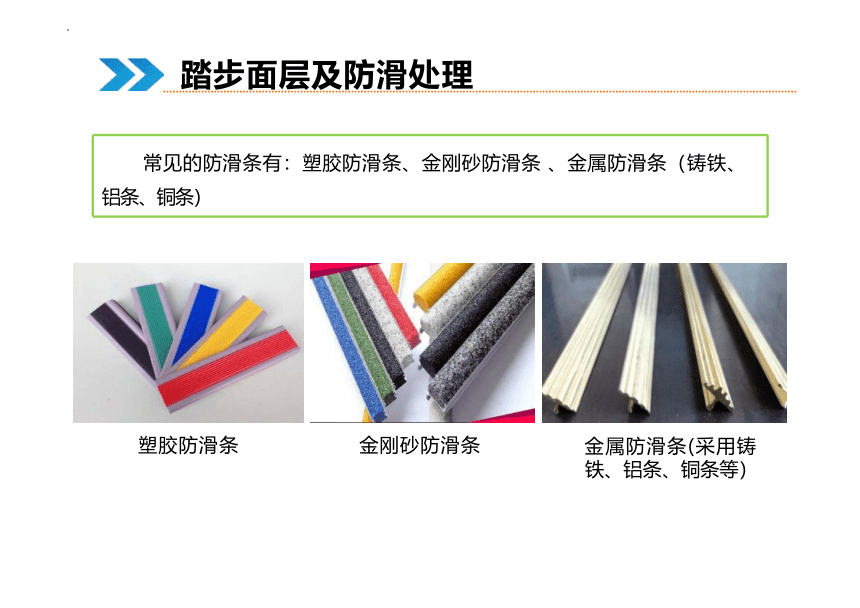

常见的防滑条有：塑胶防滑条、金刚砂防滑条 、金属防滑条（铸铁、
铝条、铜条）
踏步面层及防滑处理
金属防滑条(采用铸 铁、铝条、铜条等）
金刚砂防滑条
塑胶防滑条

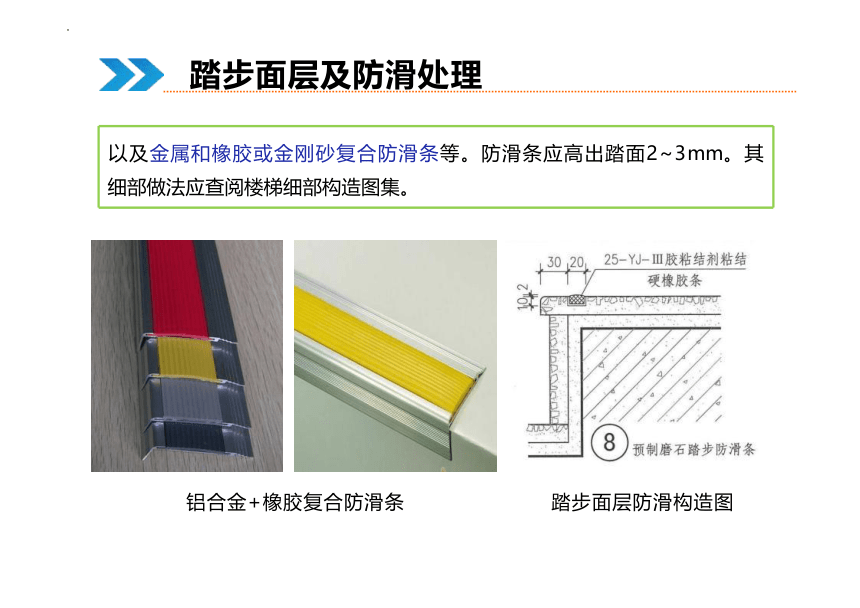

以及金属和橡胶或金刚砂复合防滑条等。防滑条应高出踏面2~3mm。其
细部做法应查阅楼梯细部构造图集。
踏步面层及防滑处理
铝合金+橡胶复合防滑条
踏步面层防滑构造图

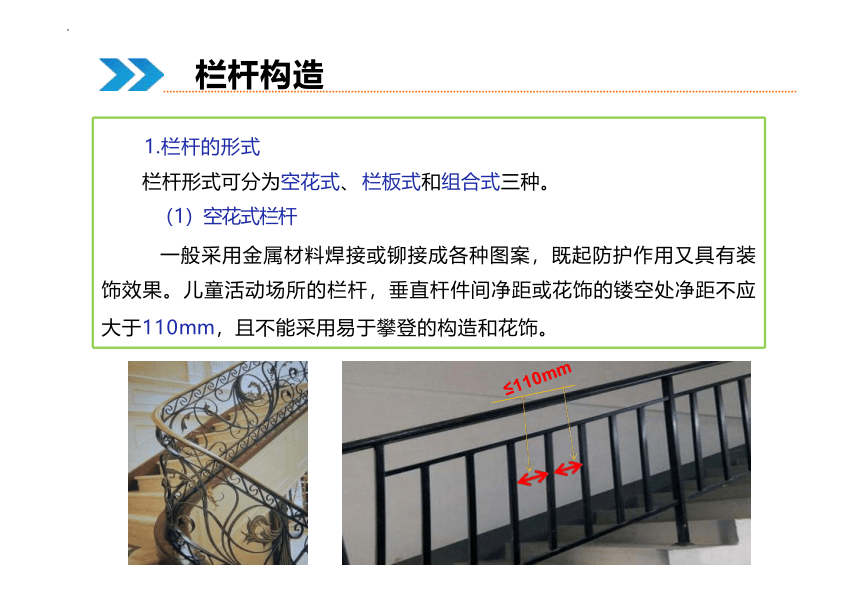

1.栏杆的形式
栏杆形式可分为空花式、 栏板式和组合式三种。
（1）空花式栏杆
一般采用金属材料焊接或铆接成各种图案，既起防护作用又具有装
饰效果。儿童活动场所的栏杆，垂直杆件间净距或花饰的镂空处净距不应 大于110mm，且不能采用易于攀登的构造和花饰。
栏杆构造
≤110mm
（2）栏板式
栏板通常采用现浇或预制的钢筋混凝土板，也可采用具有较好装饰
性的有机玻璃、钢化玻璃等作栏板。
栏杆构造
钢筋混凝土栏板
钢化玻璃栏板
（3）组合式
组合式栏杆是将空花栏杆和栏板组合而成的一种栏杆形式。其中空花
栏杆常采用钢材或不锈钢等材料，栏板部分常用木板、塑料贴面板、有机 玻璃、钢化玻璃等材料。
栏杆构造
组合式栏杆
2.栏杆竖杆与梯段、平台的连接
栏杆竖杆与梯段、平台的连接一般是在梯段和平台上预埋钢板焊接或
预留孔插接或用膨胀螺栓锚固三种方法。
栏杆构造
插接
焊接
栓接
为了保护栏杆免受锈蚀和增强美观，常在竖杆下部装设套环用以覆盖
住杆件和楼梯段或平台的接头处。
栏杆构造
1． 扶手的类型
扶手是在栏杆的顶部或靠墙设置，通常采用硬木、塑料和金属材料制
作。扶手的断面形式应考虑人的手掌尺寸，并注意断面的美观。硬木和塑 料扶手具有手感好、断面形式多样的优点，使用最为广泛。
扶手构造
硬木扶手
金属扶手
塑料扶手
2.扶手与栏杆的连接
扶手与栏杆的连接方法视扶手与栏杆的材料而定。
硬木或塑料扶手与金属栏杆的连接，通常在栏杆顶部设通长扁钢与扶
手底面或侧面槽口榫接，用木螺钉固定，或采用扶手托架固定。
扶手构造
硬木或塑料扶手与金属栏杆的连接
金属扶手与金属栏杆的连接如下图所示， 一般采用焊接或铆接。
扶手构造
金属扶手与金属栏杆的连接
扶手与玻璃栏板的连接、钢筋混凝土栏板与扶手的连接如下图所示。
扶手构造
扶手与玻璃栏板的连接 钢筋混凝土栏板与扶手
3.靠墙扶手与墙面的连接
靠墙扶手与墙的连接方法如下图所示：可先在墙上预留孔洞，然后将
扶手连接杆件伸入洞内，用细石混凝土或水泥砂浆填实（见图1）；或与 混凝土柱、墙上的预埋铁件焊接（见图2）。
扶手构造
图1 预留孔洞，连接件插接
图2 预埋钢板焊接
还可采用扶手托架连接(见图3)等。在装饰质量高的工程中，铁件与墙面
相连处，设有镀铬钢套或不锈钢封盖。为了方便抓握，靠墙扶手与墙面之 间留有100 mm左右的空隙（见图4）。
扶手构造
留有空隙，便于抓握
图3 靠墙扶手托架
图4
4.顶层楼梯平台的水平扶手与墙面的连接
水平扶手端部与墙之间须有可靠连接，通常的做法： 一是将铁板伸入
墙内，并弯成燕尾形，然后浇灌混凝土， 二是将铁板焊于预埋的铁件上。
预埋钢板焊接
楼梯水平扶手与墙面连接
扶手构造
扁钢插接
1.踏步面层与防滑构造，踏步面层做法与楼地面基本相同，踏步
面层防滑措施通常采用防滑饰面或设置防滑条。
2.楼梯栏杆的形式有空花式、栏板式和组合式三种形式。栏杆竖
杆与梯段、平台的连接有与预埋钢板焊接或预留孔插接或用膨胀螺 栓锚固三种方法。
3.楼梯扶手有栏杆扶手和靠墙扶手，通常采用硬木、塑料和金属
材料制作。
知识总结
4.扶手与栏杆的连接方法视扶手与栏杆的材料而定。木扶手与金
属栏杆连接通常在栏杆顶部设通长扁钢与扶手底面或侧面槽口榫接， 用木螺钉固定。金属扶手与金属栏杆一般采用焊接或铆接。
5.靠墙扶手与墙面的连接可采用预留孔洞插接或预埋件焊接等做
法。
知识总结
根据这节课学习的楼梯细部构造知识，你认为下列说法中 正确的是( ) A.室内楼梯踏步面层可以不考虑防滑问题。 B.在楼梯栏杆与梯段、平台接头处的竖杆下部装设套环， 就是为了美观。 C.儿童活动场所的栏杆，垂直杆件间净距或花饰的镂空处 净距不应大于120mm，且不能采用易于攀登的构造和花饰。
D.楼梯顶层平台处的栏杆扶手与墙面应有可靠连接。 答案：D
课堂提问
