建 筑 构 造 与 识 图
楼梯的类型
1.按结构材料不同，分为钢筋混凝土楼梯、 金属楼梯、 木楼梯、 混合
式楼梯。

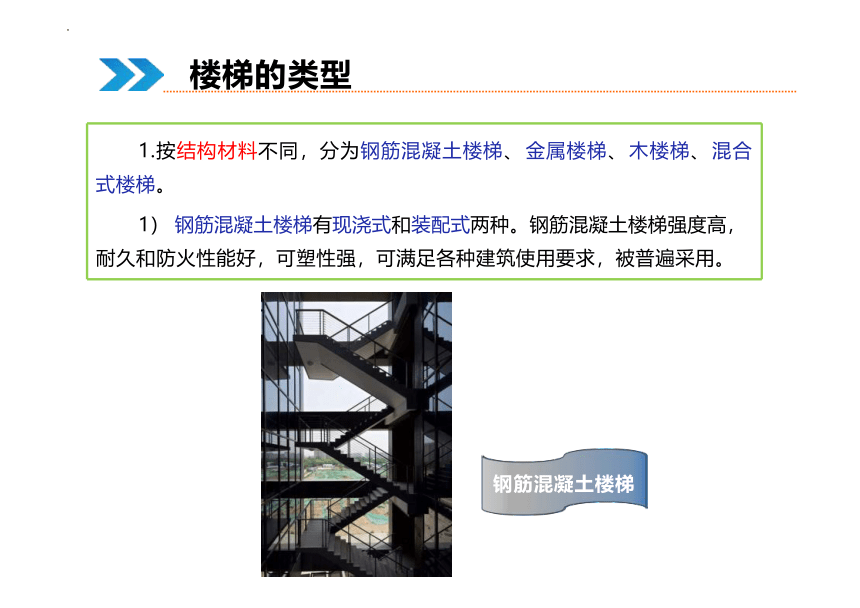

1） 钢筋混凝土楼梯有现浇式和装配式两种。钢筋混凝土楼梯强度高，
耐久和防火性能好，可塑性强，可满足各种建筑使用要求，被普遍采用。
楼梯的类型
钢筋混凝土楼梯
钢筋混凝土楼梯

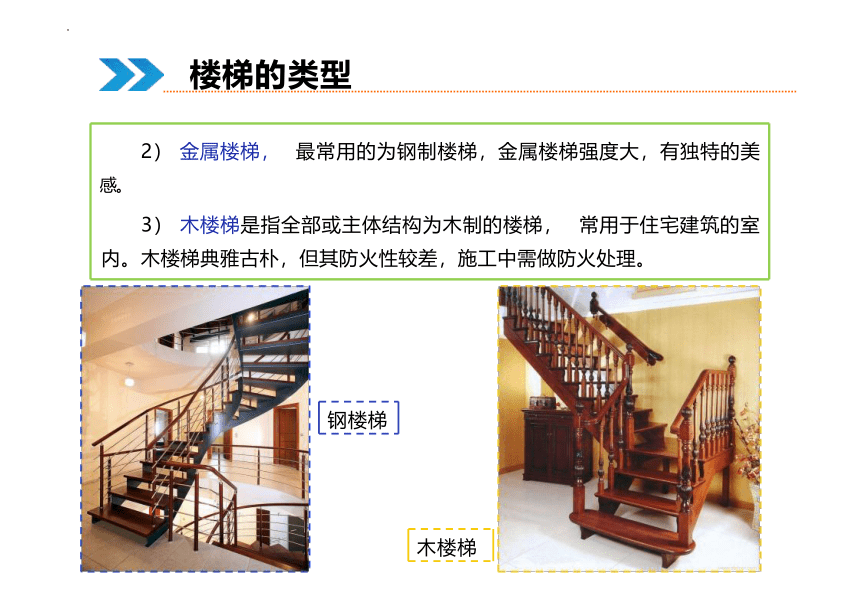

2） 金属楼梯， 最常用的为钢制楼梯，金属楼梯强度大，有独特的美
感。
3） 木楼梯是指全部或主体结构为木制的楼梯， 常用于住宅建筑的室
内。木楼梯典雅古朴，但其防火性较差，施工中需做防火处理。
楼梯的类型
木楼梯
钢楼梯
4） 混合式楼梯的主体结构由两种或多种材料组成，如钢木楼梯等，
它可以兼有各种材料楼梯的优点
楼梯的类型
钢木楼梯

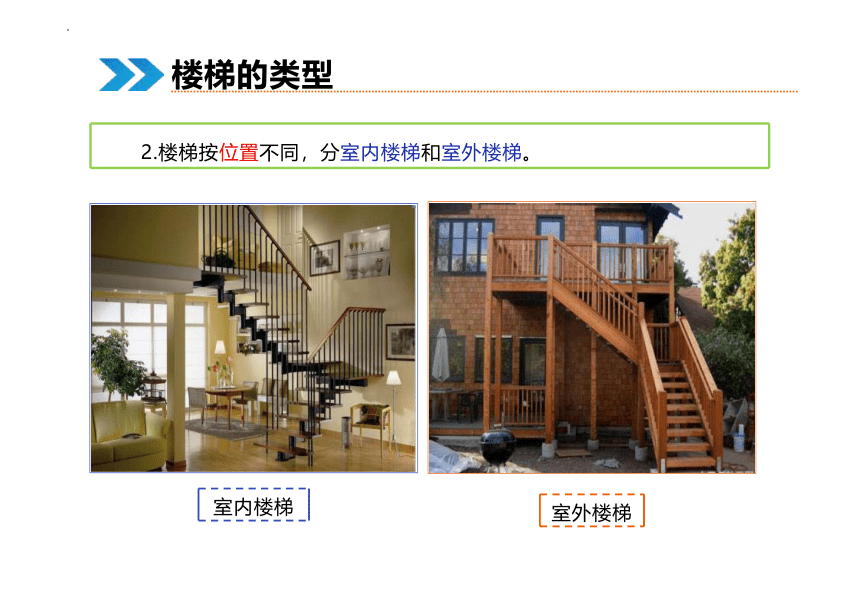

2.楼梯按位置不同，分室内楼梯和室外楼梯。
楼梯的类型
室内楼梯
室外楼梯

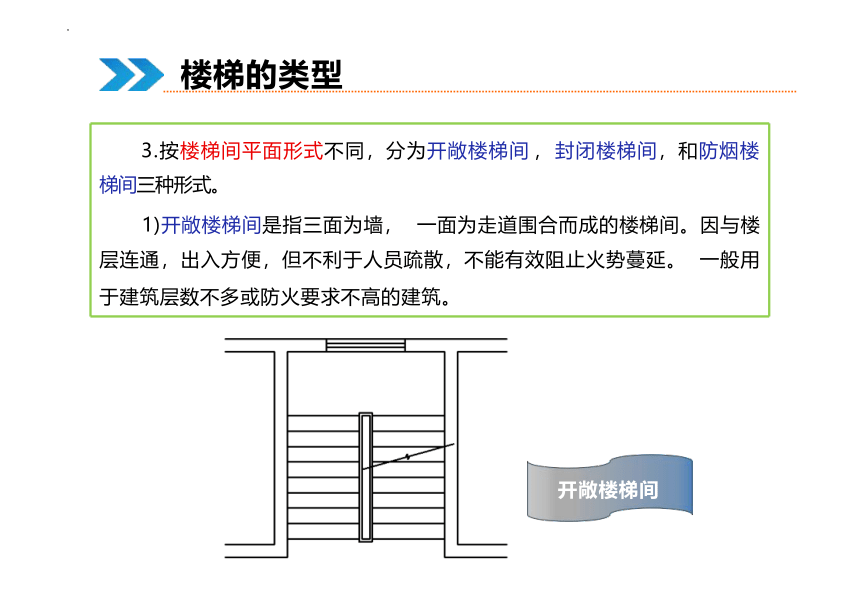

3.按楼梯间平面形式不同，分为开敞楼梯间 ， 封闭楼梯间，和防烟楼
梯间三种形式。
1)开敞楼梯间是指三面为墙， 一面为走道围合而成的楼梯间。因与楼
层连通，出入方便，但不利于人员疏散，不能有效阻止火势蔓延。 一般用 于建筑层数不多或防火要求不高的建筑。
楼梯的类型
开敞楼梯间

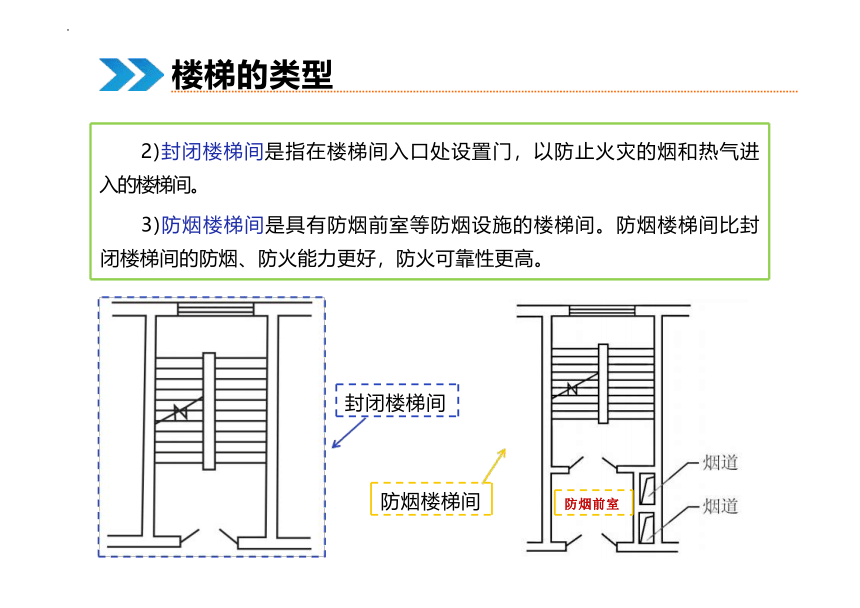

2)封闭楼梯间是指在楼梯间入口处设置门，以防止火灾的烟和热气进
入的楼梯间。
3)防烟楼梯间是具有防烟前室等防烟设施的楼梯间。防烟楼梯间比封
闭楼梯间的防烟、防火能力更好，防火可靠性更高。
楼梯的类型
封闭楼梯间
防烟楼梯间
防烟前室
对于高层建筑和防火要求较高的建筑常采用封闭楼梯间或防烟楼
梯间，具体置要求应遵循《建筑防火规范》的规定。

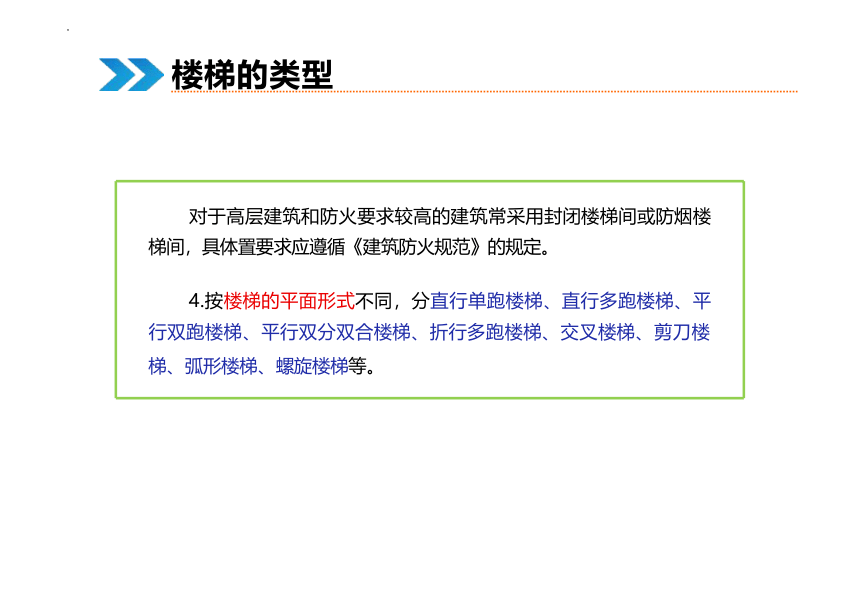

4.按楼梯的平面形式不同，分直行单跑楼梯、直行多跑楼梯、平
行双跑楼梯、平行双分双合楼梯、折行多跑楼梯、交叉楼梯、剪刀楼 梯、弧形楼梯、螺旋楼梯等。
楼梯的类型
1）直行单跑楼梯
沿一个方向上楼，中间不设休息平台，直接到达上一层楼面。 一般用
于层高不大的建筑，或作为辅助楼梯。
楼梯的类型
直行单跑楼梯
2）直行多跑楼梯
是直行单跑楼梯的延伸，增设了中间休息平台，将一个梯段变成多个
梯段， 一般为双跑梯段。适用于层高较大的建筑。
楼梯的类型
直行双跑楼梯
3）平行双跑楼梯
第二个梯段折回和第一个梯段平行，适用于楼梯间进深较小的建筑。
因回转连续，节约交通面积，缩短人流行走距离，所以在民用建筑中应用 最多的是平行双跑楼梯。
平行双跑楼梯
楼梯的类型
4）平行双分双合楼梯
平行双分双合楼梯是在平行双跑楼梯的基础上产生的。
（1） 平行双分楼梯，第一跑梯段较宽在中间，经过中间平台后，向
两边分为两个较窄的梯段到达上一层楼面。
楼梯的类型
（2） 平行双合楼梯，第一跑梯段分别在左右两端为两个平行较窄的
梯段，经过中间平台经后，合为一个较宽的梯段从中间到上一层楼面。
平行双分楼梯对行人分流起导向作用。平行双分双合楼梯都布置在人
流量较大的公共建筑大厅，并作为主要使用楼梯。
楼梯的类型
5）折行多跑楼梯
折行多跑楼梯中常见折行双跑楼梯、 折行三跑楼梯。折行角度可以是
90度也可以大于或小于90度。
楼梯的类型
折形双跑楼梯
折行多跑楼梯梯井宽度较大，要注意安全防护多布置在视线宽阔的影
剧院，体育馆等建筑的门厅中。大梯井还可以作为电梯井利用。
楼梯的类型
折形三跑楼梯
6）交叉楼梯
交叉楼梯是两个直行单跑楼梯交叉并列布置而成，适用于层高较小的
建筑，如高层建筑。交叉楼梯为上下楼层的人流提供了两个方向，对于空 间开敞，楼层人流多方向进入有利。
楼梯的类型
交叉楼梯
7）剪刀楼梯
剪刀楼梯是两个直行多跑楼梯交叉平列布置，并在中间平台处连通，
中间平台为人流变换行进方向提供便利条件。适用于层高较大且楼层人流 可以多方向选择的建筑，如商场、多层食堂等。
楼梯的类型
剪刀楼梯
8）弧形楼梯
弧形楼梯围绕一个较大的轴心空间旋转，但没有构成水平投影圆，只
是一段弧环，并且曲率半径较大。采用扇形踏步，内侧宽度较大，可以通 行较多的人流。多布置在公共建筑的门厅，具有明显的导向性和曲线美造 型。
楼梯的类型
弧形楼梯
9）螺旋楼梯
螺旋楼梯也是围绕一轴心空间旋转，但平面呈圆形，中间平台和踏步
均为扇形平面。踏步内侧宽度较小，且坡度较陡，行走时有不安全感。螺 旋楼梯不能作为主要人流交通和安全疏散楼梯使用。
楼梯的类型
螺旋楼梯
1.楼梯的类型按结构材料不同，分为钢筋混凝土楼梯、金属楼梯、
木楼梯、混合式楼梯等。
2.按位置不同，分室内楼梯和室外楼梯。
3.按楼梯的平面形式不同，可分直行单跑楼梯、直行多跑楼梯、
平行双跑楼梯、平行双分双合楼梯、折行多跑楼梯、交叉楼梯、剪 刀楼梯、弧形楼梯、螺旋楼梯等。
5.按楼梯间平面形式不同，分为开敞楼梯间、封闭楼梯间和防烟
楼梯间。
知识总结
根据这节课学习的楼梯知识，你认为下列说法中不正确的是
( )
A.楼梯按位置不同，分室内楼梯和室外楼梯。
B.楼梯间平面形式不同，分为开敞楼梯间、封闭楼梯间和防烟楼
梯间。
C.在民用建筑中应用最多的是平行双跑楼梯
D.螺旋楼梯可以作为主要人流交通和安全疏散楼梯使用。
答案：D
