建 筑 构 造 与 识 图
1、隔墙的定义
2、隔墙的类型
隔墙构造

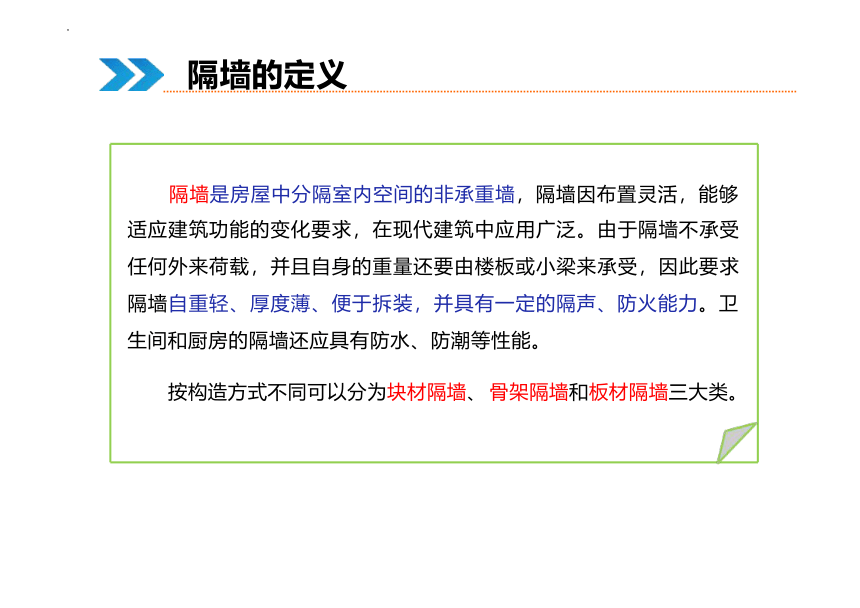

隔墙是房屋中分隔室内空间的非承重墙，隔墙因布置灵活，能够
适应建筑功能的变化要求，在现代建筑中应用广泛。由于隔墙不承受 任何外来荷载，并且自身的重量还要由楼板或小梁来承受，因此要求 隔墙自重轻、厚度薄、便于拆装，并具有一定的隔声、防火能力。卫 生间和厨房的隔墙还应具有防水、防潮等性能。
按构造方式不同可以分为块材隔墙、 骨架隔墙和板材隔墙三大类。
隔墙的定义
1、块材隔墙

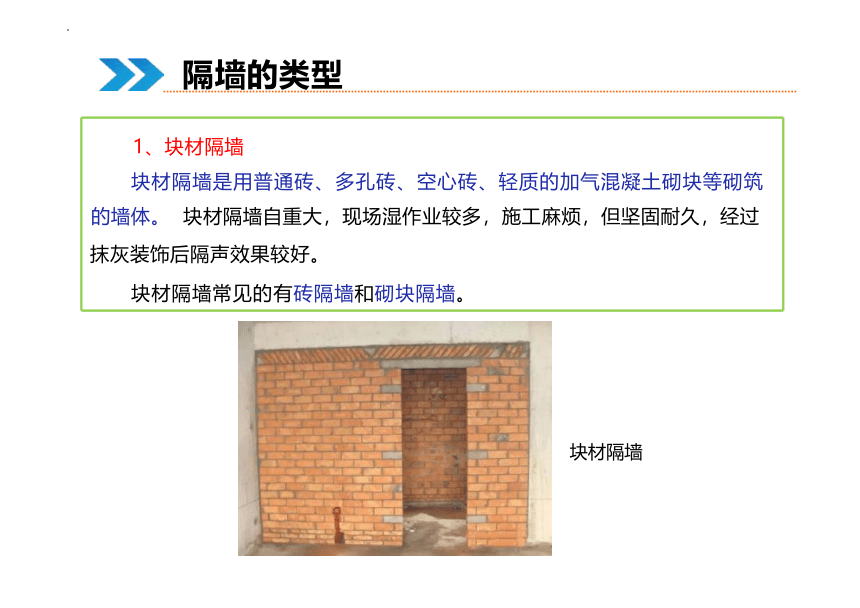

块材隔墙是用普通砖、多孔砖、空心砖、轻质的加气混凝土砌块等砌筑
的墙体。 块材隔墙自重大，现场湿作业较多，施工麻烦，但坚固耐久，经过 抹灰装饰后隔声效果较好。
块材隔墙常见的有砖隔墙和砌块隔墙。
隔墙的类型
块材隔墙

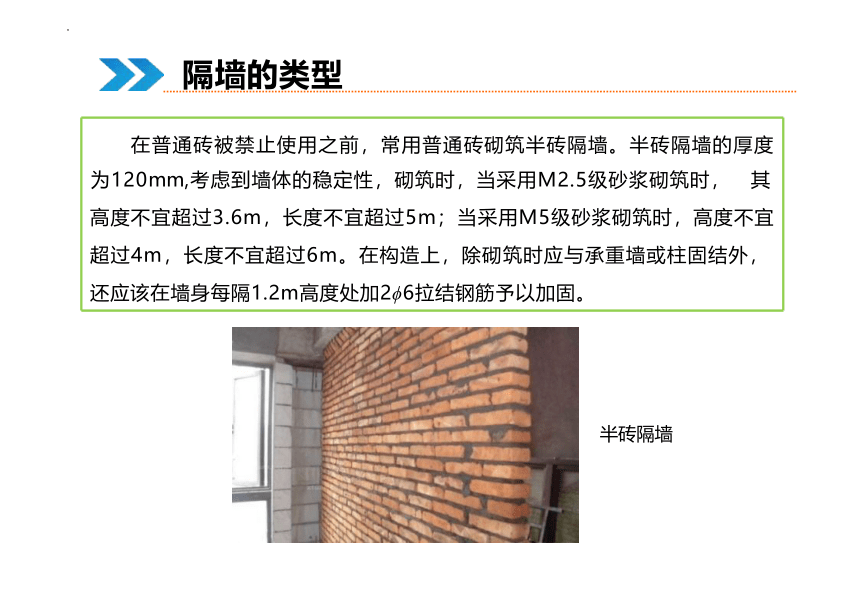

在普通砖被禁止使用之前，常用普通砖砌筑半砖隔墙。半砖隔墙的厚度
为120mm,考虑到墙体的稳定性，砌筑时，当采用M2.5级砂浆砌筑时， 其 高度不宜超过3.6m，长度不宜超过5m；当采用M5级砂浆砌筑时，高度不宜 超过4m，长度不宜超过6m。在构造上，除砌筑时应与承重墙或柱固结外， 还应该在墙身每隔1.2m高度处加2 6拉结钢筋予以加固。
隔墙的类型
半砖隔墙

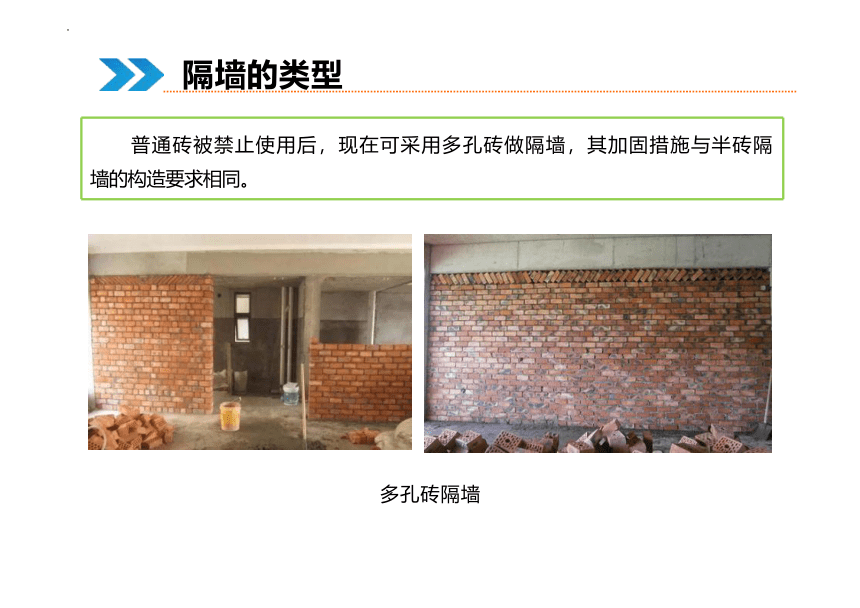

普通砖被禁止使用后，现在可采用多孔砖做隔墙，其加固措施与半砖隔
墙的构造要求相同。
隔墙的类型
多孔砖隔墙

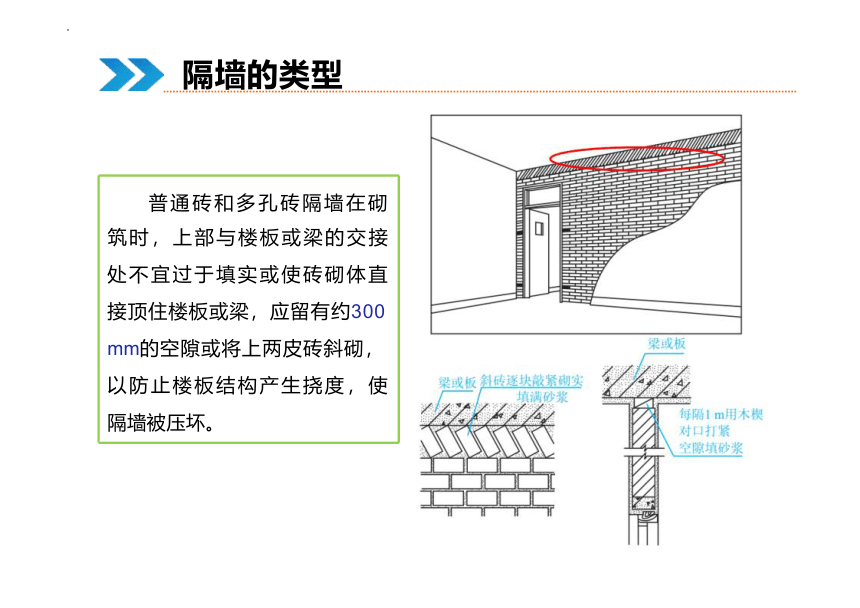

普通砖和多孔砖隔墙在砌
筑时，上部与楼板或梁的交接 处不宜过于填实或使砖砌体直 接顶住楼板或梁，应留有约300 mm的空隙或将上两皮砖斜砌， 以防止楼板结构产生挠度，使 隔墙被压坏。
隔墙的类型
砌块隔墙常采用粉煤灰硅
酸盐、加气混凝土、水泥煤渣 等制成的空心或实心砌块砌筑 而成。墙厚由砌块尺寸而定， 一般为90~120 mm。
加气混凝土砌块因重量轻、
保温性能好、吸声好，便于切 割、操作简单，目前被广泛采 用。
隔墙的类型
如图所示的加气混凝土隔
墙，因厚度较薄，为保证墙体 稳定性，应沿墙高每500～600 mm设置配筋带2 6，并与墙体 或柱内预留的拉筋连接。
砌筑加气混凝土砌块，砌
到接近上层梁、板底200mm时， 宜用砖从中间向两边斜砌挤紧， 砖倾斜角度为60° ,砂浆应饱满， 不得有透缝。
用砖斜砌挤紧
隔墙的类型
由于加气混凝土砌块吸水性强，砌筑时应在墙下先砌3～5匹普通转
或多孔砖。
在厨房、卫生间、浴室等处采用加气混凝土砌块砌筑，墙底部宜现
浇混凝土坎台，其高度不宜小于200 mm。
墙下砌3～5匹
砖
隔墙的类型
2、骨架隔墙
骨架隔墙由骨架和面层两部分
组成，由于是先立墙筋（骨架）后 做面层，因而又称为立筋隔墙。
常用的骨架有木骨架、金属骨
架等，如右图所示， 骨架分别由上 槛、下槛、竖筋、横筋（又称横 档）、斜撑等组成。 竖筋的间距取 决于所用面层材料的规格，再用同 样断面的材料在竖筋间沿高度方向， 按板材规格而定设横筋，两端撑紧、 钉牢，以增加稳定性。
隔墙的类型
如下图轻钢龙骨纸面石膏板隔墙，用轻钢龙骨作骨架，纸面石膏板
作面板。它具有刚度好，耐火、防水，质轻、灵活，便于拆装的特点。 立筋时为了防潮，往往在楼地面上先砌二到三皮砖(视踢脚线高低)，或在 楼板垫层上浇筑混凝土墙垫，然后用射钉将轻钢材料的上槛、
隔墙的类型
轻钢龙骨纸面石膏板 隔 墙
下槛和边龙骨分别固定在梁板底墙垫上及两端墙柱上，再安装中间龙骨
及横撑，用自攻螺丝安装面板，板缝处粘贴50mm宽的玻璃纤维带，上 面再覆以涂料、墙纸及多种板材等其他装饰材料。
轻钢龙骨石膏板隔墙施工方便，速度快，应用较广泛。为了提高隔
墙的隔声能力，可在龙骨间填以岩棉、泡沫塑料等弹性材料。
隔墙的类型
3、板材隔墙
板材隔墙是指采用各种轻质材料制成的预制薄形板拼装而成的隔墙。
这类隔墙的工厂化生产程度较高，成品板材现场组装，施工速度较快，
现场湿作业较少。
隔墙的类型
板材隔墙的单板高度相当于房间的净高，板间靠粘结剂装配而成。
常见的板材有加气混凝土条板、石膏条板、碳化石灰板、钢丝网泡
沫塑料水泥砂浆复合板、水泥刨花板等。
这类隔墙的工厂化生产程度较高，成品板材现场组装，施工速度较
快，现场湿作业较少。
隔墙的类型
加气混凝土条板隔墙
如下图加气混凝土条板隔墙，板规格为长2700～3000mm,宽600 ~
800mm，厚80～ 100mm。 它具有质量轻、保温效果好、切割方便、易 于加工等优点。安装时，条板下部先用小木楔项紧，然后用细石混凝土 堵严，隔墙条板之间用水玻璃矿渣粘结剂粘结，并用胶泥刮缝，平整后 再做表面装修。
隔墙的类型
加气混凝土条板隔墙
隔墙构造的常见做法是：
块材隔墙
骨架隔墙
板材隔墙
知识总结
根据这节课学习的隔墙构造知识，你认为下列说法中不正确的是()
A.隔墙要求自重轻，厚度薄，易拆装。
B.块材隔墙因为自重轻，在砌筑时不需要在墙身中伸入拉筋进行
加固。
C.骨架隔墙可以直接搁置在楼板上，它是大型商业建筑中用来分
隔室内空间、最常见的隔墙形式。
D.板材隔墙工厂化生产程度较高，施工速度较快，现场湿作业较
少。
答案：B
