楼梯与电梯构造

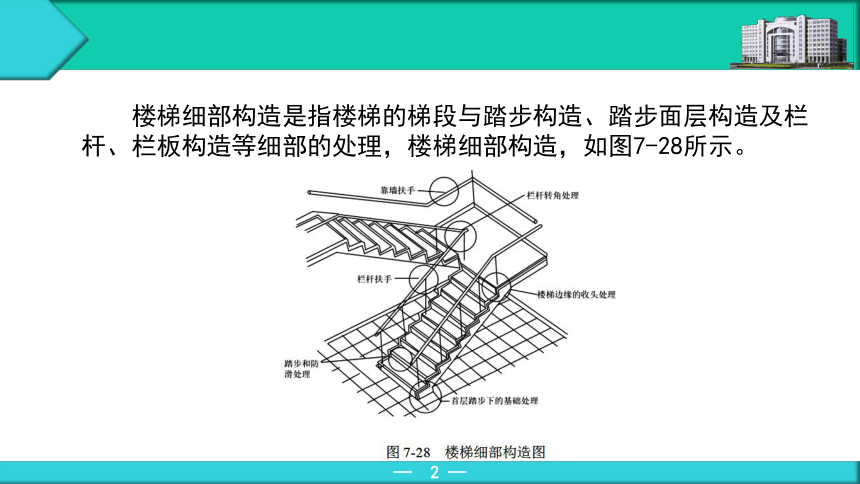

楼梯细部构造是指楼梯的梯段与踏步构造、踏步面层构造及栏杆、栏板构造等细部的处理，楼梯细部构造，如图7-28所示。
踏步面层及防滑措施
1.踏步面层的构造

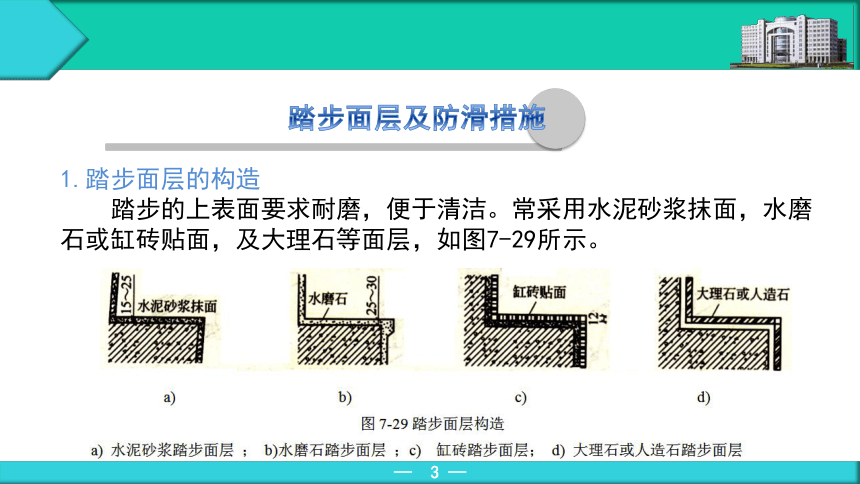

踏步的上表面要求耐磨，便于清洁。常采用水泥砂浆抹面，水磨石或缸砖贴面，及大理石等面层，如图7-29所示。
2.踏步面层的防滑措施

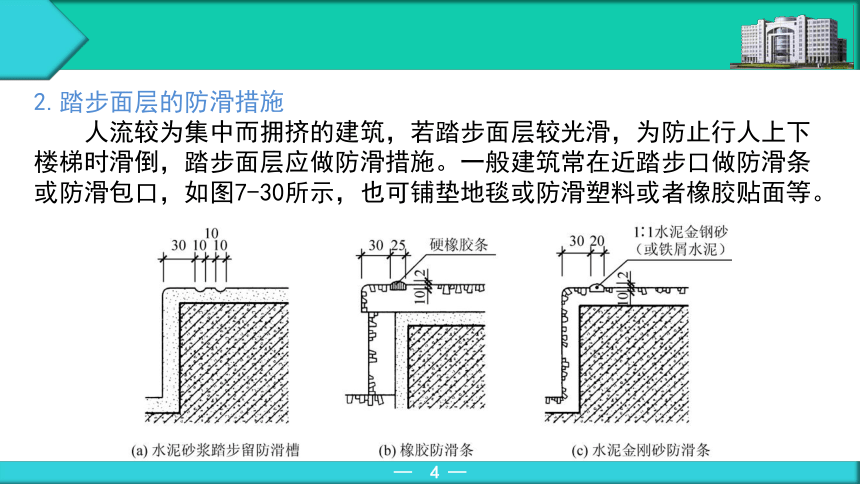

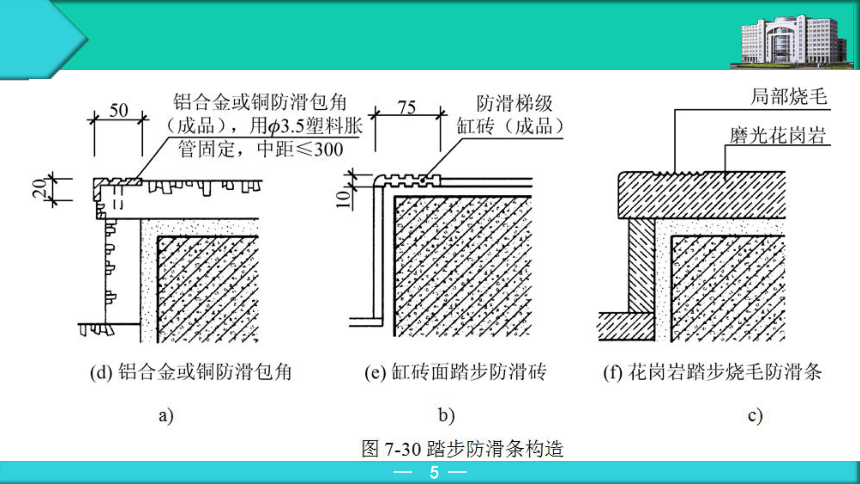

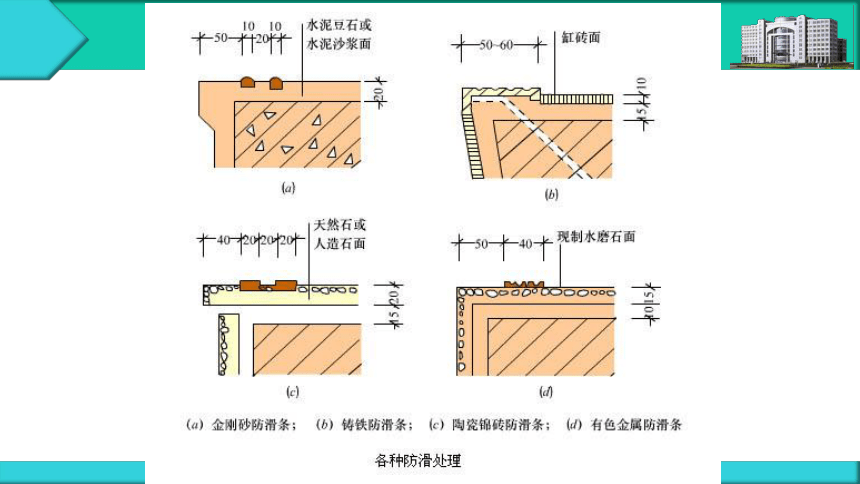

人流较为集中而拥挤的建筑，若踏步面层较光滑，为防止行人上下楼梯时滑倒，踏步面层应做防滑措施。一般建筑常在近踏步口做防滑条或防滑包口，如图7-30所示，也可铺垫地毯或防滑塑料或者橡胶贴面等。

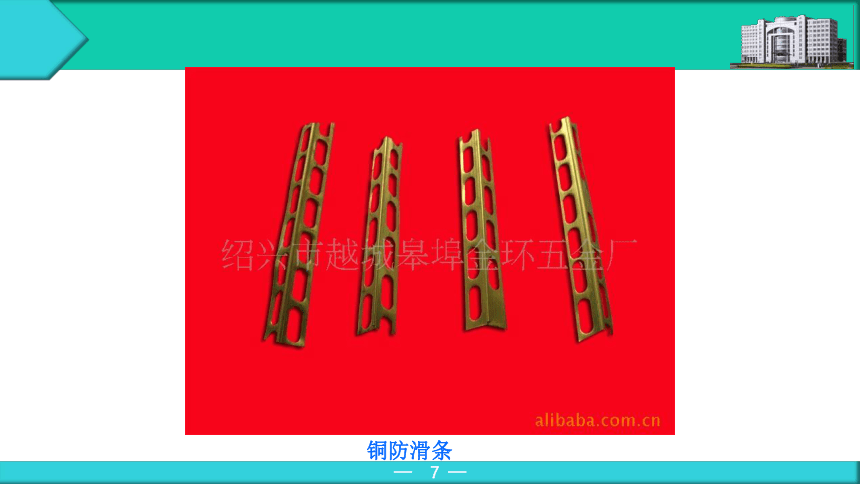

铜防滑条

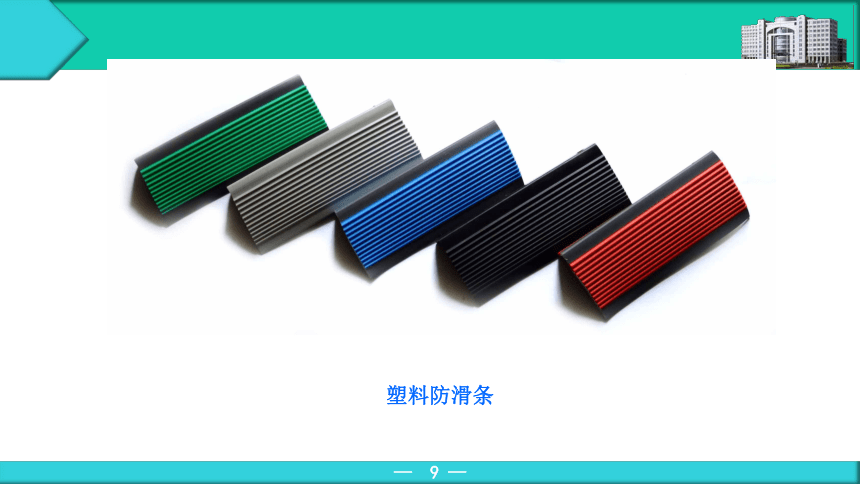

塑料防滑条
栏杆和扶手构造
1.栏杆与栏板

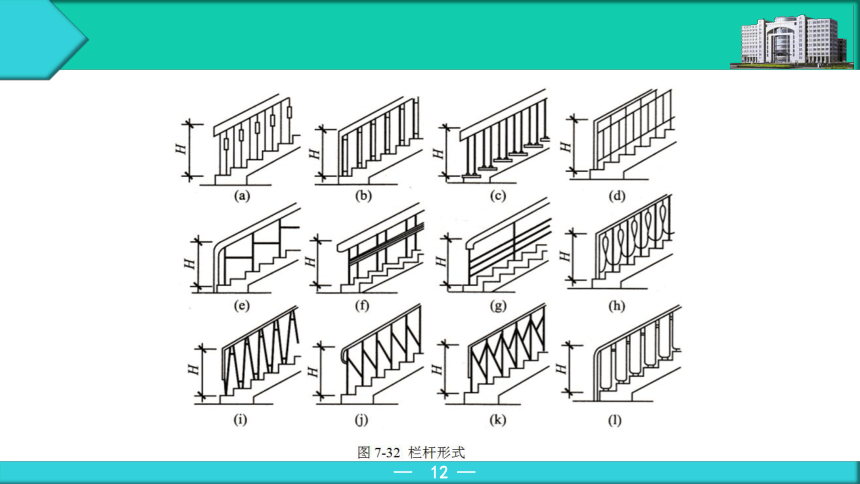

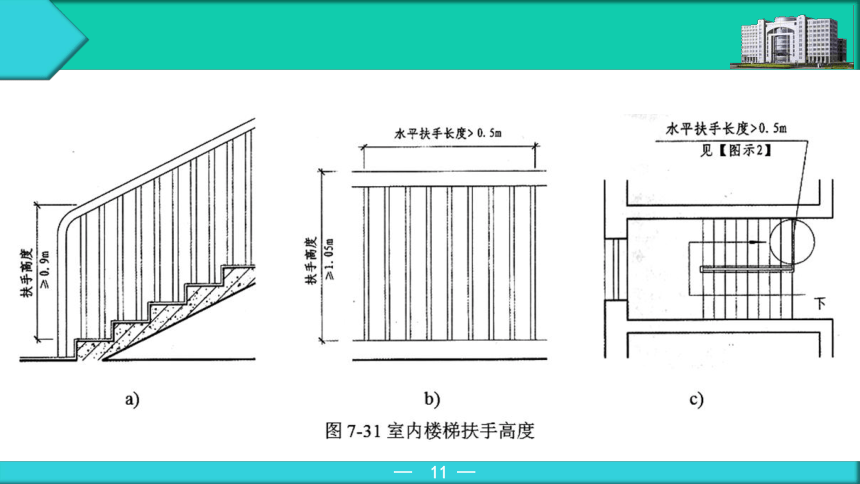

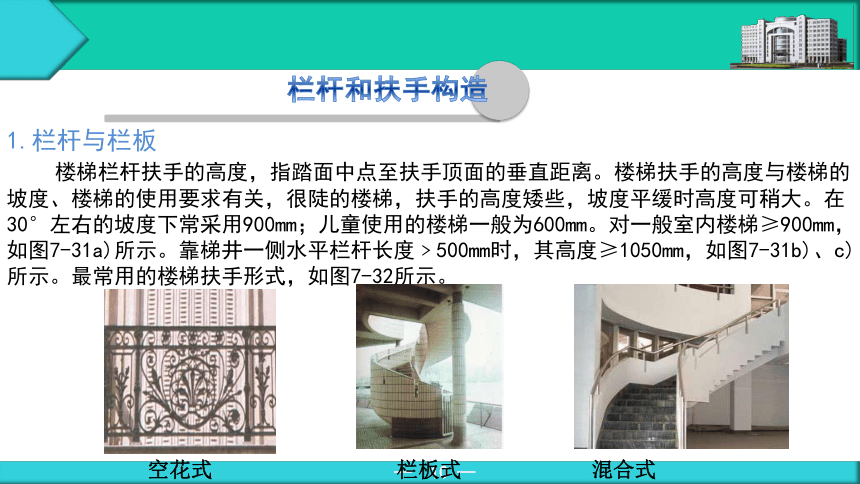

楼梯栏杆扶手的高度，指踏面中点至扶手顶面的垂直距离。楼梯扶手的高度与楼梯的坡度、楼梯的使用要求有关，很陡的楼梯，扶手的高度矮些，坡度平缓时高度可稍大。在30°左右的坡度下常采用900mm；儿童使用的楼梯一般为600mm。对一般室内楼梯≥900mm，如图7-31a)所示。靠梯井一侧水平栏杆长度﹥500mm时，其高度≥1050mm，如图7-31b)、c)所示。最常用的楼梯扶手形式，如图7-32所示。
空花式 栏板式 混合式
栏板是用实体材料制作的，常用的材料有钢筋混凝土、钢化玻璃、加设钢筋网的砖砌体、现浇实心栏板、木材、玻璃等，如图7-33所示。
常用的楼梯栏杆多为钢构件，立杆与混凝土梯段及平台之间的固定方式有预埋件焊接、开脚预埋（或留孔后装）、预埋件栓接、直接用膨胀螺丝固定等几种，安装位置为踏步侧面或踏步面上的边沿部分。横杆与立杆连接则多采用焊接方式。栏板的材料主要是混凝土、砌体或钢丝网、玻璃等。
2.扶手构造
扶手位于栏杆顶部。扶手可以用优质硬木、金属型材（铁管、不锈钢、铝合金等），工程塑料及水泥砂浆抹灰、水磨石、天然石、大理石材等制作，如图7-34所示。室外楼梯不宜使用木扶手，以免淋雨后变形和开裂。不论何种材料的扶手，其表面必须要光滑、圆顺，便于扶持。绝大多数扶手是连续设置的，接头处应当仔细处理，使之平滑过渡。
楼梯顶层的楼层平台临空一侧，应设置水平栏杆扶手，扶手端部与墙应固定在一起。其方法为：在墙上预留孔洞，将扶手和栏杆插入洞内，用水泥砂浆或细石混凝土填
实。也可将扁钢用木螺钉固
定于墙内预埋的防腐木砖上
。若为钢筋混凝土墙或柱，
则可采用预埋铁件焊接，如
图7-35所示。
3.栏杆扶手的转弯处理
在平行楼梯的平台转弯处，当上下行楼梯段的踏口相平齐时，为保持上下行梯段的扶手高度一致，常用的处理方法是将平台处的栏杆设置到平台边缘以内半个踏步宽的位置上，如图7-36（b）所示。在这一位置上下行梯段的扶手顶面标高刚好相同。这种处理方法，扶手连接简单，省工省料。但由于栏杆伸入平台半个踏步宽，使平台的通行宽度减小，若平台宽度较小，会给人流通行和家具设备搬运带来不便。
若不改变平台的通行宽度，则应将平台处的栏杆紧靠平台边缘设置。此时，在这一位置上下行梯段的扶手顶面标高不同，形成高差。处理高差的方法有几种，如采用鹤颈扶手，如图7-36（a）所示。另一种方法是将上下行梯段踏步错开一步如图7-36（c）所示，这样扶手的连接比较简单、方便，但却增加了楼梯的长度。
1看图纸，说出本项目楼梯的栏杆和扶手是哪种类型。并说出楼梯栏杆扶手的构造尺寸。
2绘制栏杆扶手的草图。
识图练习
（一）、概述
1、 楼梯详图就是楼梯间平面图及其剖面图的放大图。
2、它主要反映楼梯的类型、结构形式、各部位尺寸及踏步、栏板等装饰做法。
3、它是楼梯施工、放样的主要依据。
（二）、内容
1、 楼梯平面图。
2、楼梯剖面图。
3、楼梯节点详图。
1、楼梯平面图
（1）楼梯平面图的形成
①楼梯平面图是用一个假想的水平剖切平面通过每层向上的第一个梯段的中部（休息平台下）剖切后，向下作正投影所得到的投影图。
②楼梯平面图的绘图比例一般采用1：50
③楼梯平面图的剖切位置，除顶层在安全栏杆（栏板）之上外，其余各层均在上行第一跑中间。
1、楼梯平面图
（1）楼梯平面图的形成
④楼梯平面图实质是房屋各层建筑平面图中楼梯间的局部放大图。
⑤三层以上房屋的楼梯，当中间各层楼梯位置、梯段数、踏步数都相同时，通常只画出底层、中间层（标准层）和顶层三个平面图。当各层楼梯位置、梯段数、踏步数都不同时，应画出各层楼梯平面图。在每一梯段处画带有箭头的指示线，并注写“上”或“下”字样。各层被剖切到的梯段，均在平面图中以45°细折断线表示其断开的位置。
⑥楼梯平面图画在同一张图纸上，并互相对齐。
1、楼梯平面图
（2）楼梯平面图的图示内容
①楼梯间轴线的编号、开间和进深尺寸。
②梯段、平台的宽度及梯段的长度；梯段的水平投影长度=踏步宽×（踏步数-1），因为最后一个踏步面与楼层平台或中间平台面齐平，故减去一个踏步面的宽度。
③楼梯间墙厚、门窗的位置。
④楼梯的上下行方向（用细箭头表示，用文字注明楼梯上下行的方向）。
⑤楼梯平台、楼面、地面的标高。
⑥首层楼梯平面图中，标明室外台阶、散水和楼梯剖切面的剖切位置。
1. 楼梯平面图
首层平面图 1:50
二层平面图 1:50
顶层平面图 1:50
在楼梯平面图中，应该将一条线看成是一个高差，如果某梯段有n个踏步的话，该梯段的长度为踏步深X（n-1）
在底层楼梯中，一般只有上行段，剖切线将梯段在人眼高度处截断。
中间层楼梯的上行段表示法同底层，下行段的水平投影线的可见部分至上行段剖切线处为止。
顶层楼梯因为只有向下行一个方向，所以不会出现剖切线。
在底层楼梯中，一般只有上行段，剖切线将梯段在人眼高度处截断。
中间层楼梯的上行段表示法同底层，下行段的水平投影线的可见部分至上行段剖切线处为止。
顶层楼梯因为只有向下行一个方向，所以不会出现剖切线。
楼梯平面图识图题：
1、看图纸，请说出楼梯①-⑥点所有内容。
知识点应用：
2、楼梯剖面图
（1）楼梯剖面图形成
①楼梯剖面图的形成：楼梯剖面图是用一假想的铅垂剖切平面，通过各层的同一位置梯段和门窗洞口，将楼梯剖开向另一未剖到的梯段方向做正投影所得到到的投影图。
②楼梯剖面图通常采用1：50的比例绘制。
③在多层房屋中，若中间各层的楼梯构造相同，则剖面图只画出底层、中间层（标准层）和顶层三个剖面图。中间用折线段分开，当中间各层楼梯构造不同时，应画出各层剖面图。
④楼梯剖面图宜和楼梯平面图画在同一张纸上，屋顶剖面图可以省略不画。
2、楼梯剖面图
（2）楼梯剖面图的图示内容
①绘图比例常用1：50。
②剖切位置应选择在通过第一跑梯段及门窗洞口，并向未剖切到的第二跑梯段方向投影。
③被剖切到的楼梯梯段、平台、楼层的构造及做法。
④被剖切到的墙身与楼板的构造关系。
⑤每一梯段的踏步数及踏步高度。
⑥各部位的尺寸及标高。
⑦楼梯可见梯段的轮廓线及详图索引符号。
楼梯剖面图识图题：
1、看图纸，请说出楼梯①-⑦点所有内容。
知识点应用：
3、楼梯节点图
（1）楼梯节点详图
①楼梯节点详图主要包括楼梯踏步、扶手、栏杆（或栏板）等的详图。
②踏步应标明踏步宽度、踢面高度以及踏步上防滑条的位置、材料和做法。
③在详图中主要标明栏杆和扶手的形式、材料、尺寸以及栏杆与扶手、踏步的连接等节点做法。
注明：常选用建筑构造通用图集中的节点做法，与详图索引符号对照可查阅相关标准图集、得到它们的断面形式、细部尺寸、用料、构造连接和面层装修做法。
楼梯节点详图识图题：
1、看图纸，请说出楼梯①-③点所有内容。
知识点应用：
（三）、识图技巧
1、了解图名、比例。
2、了解轴线编号和轴线尺寸。
3、了解房屋的层数、楼梯梯段数、踏步数。
4、了解楼梯的竖向尺寸和各处标高。
5、了解踏步、扶手、栏板的详图索引符号。
楼梯图识图题：
1、看图纸，请说出楼梯①-⑤点所有内容。
知识点应用：
1、楼梯的组成及分类。
2、楼梯平面图、剖面图、详图内容及识图技巧
知识点总结：
