(共14张PPT)

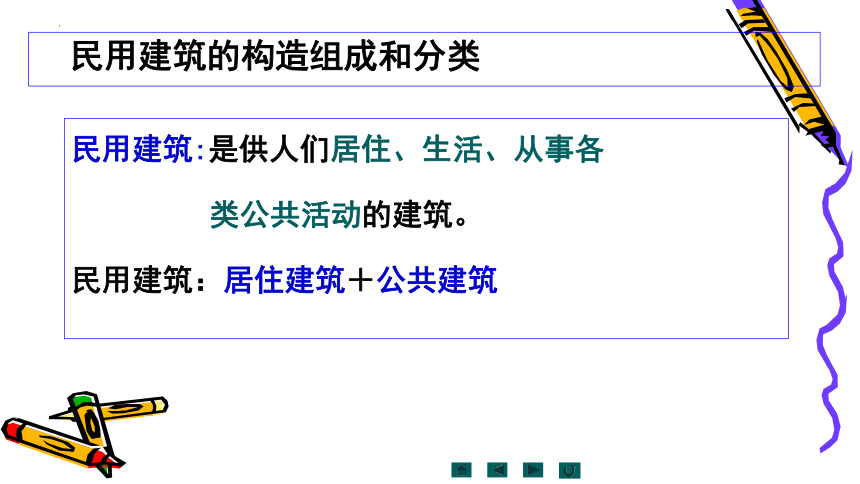

民用建筑的构造组成和分类
民用建筑:是供人们居住、生活、从事各
类公共活动的建筑。
民用建筑：居住建筑＋公共建筑

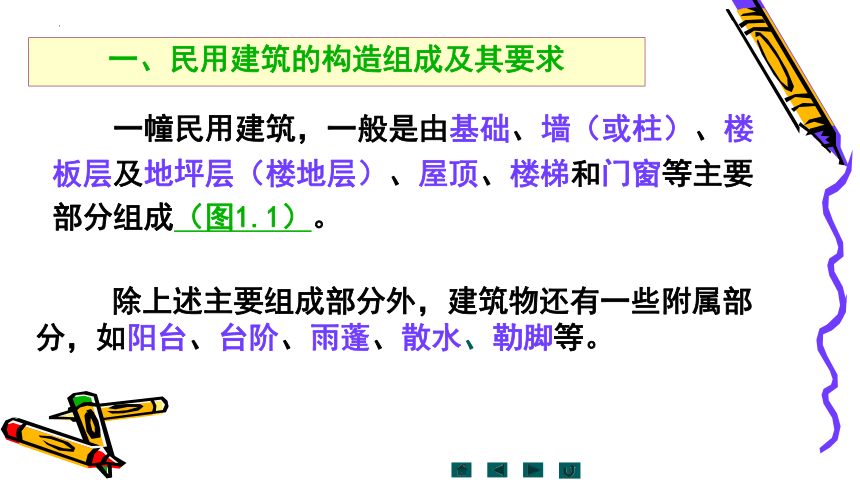

一、民用建筑的构造组成及其要求

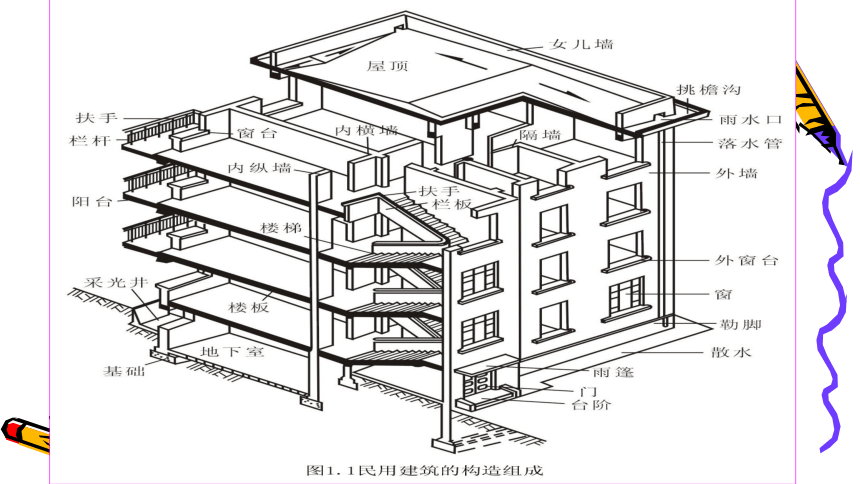

一幢民用建筑，一般是由基础、墙（或柱）、楼板层及地坪层（楼地层）、屋顶、楼梯和门窗等主要部分组成（图1.1）。
除上述主要组成部分外，建筑物还有一些附属部分，如阳台、台阶、雨蓬、散水、勒脚等。

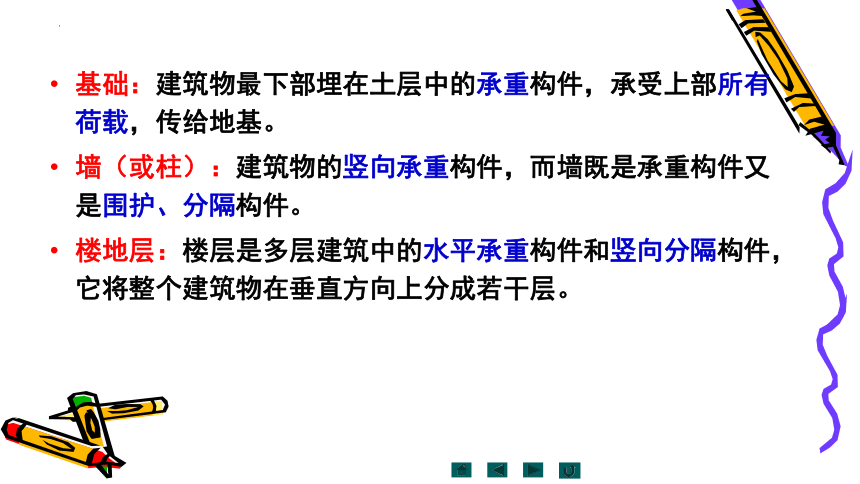

基础：建筑物最下部埋在土层中的承重构件，承受上部所有荷载，传给地基。
墙（或柱）：建筑物的竖向承重构件，而墙既是承重构件又是围护、分隔构件。
楼地层：楼层是多层建筑中的水平承重构件和竖向分隔构件，它将整个建筑物在垂直方向上分成若干层。

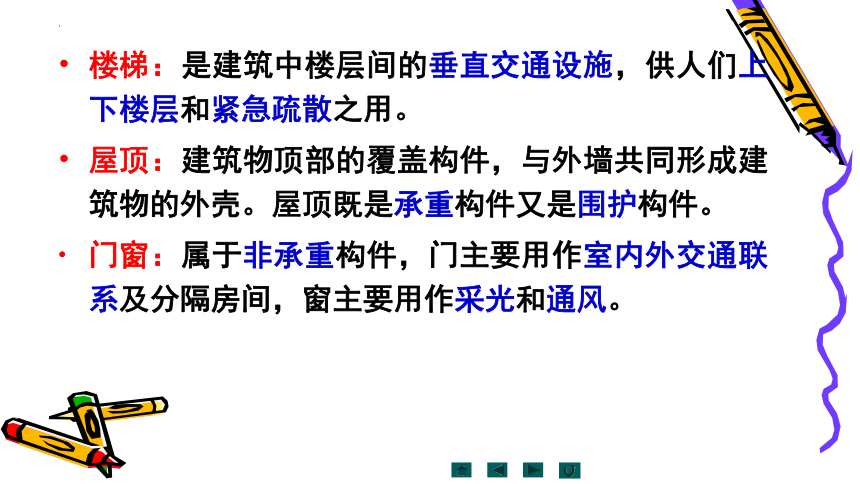

楼梯：是建筑中楼层间的垂直交通设施，供人们上下楼层和紧急疏散之用。
屋顶：建筑物顶部的覆盖构件，与外墙共同形成建筑物的外壳。屋顶既是承重构件又是围护构件。
门窗：属于非承重构件，门主要用作室内外交通联系及分隔房间，窗主要用作采光和通风。

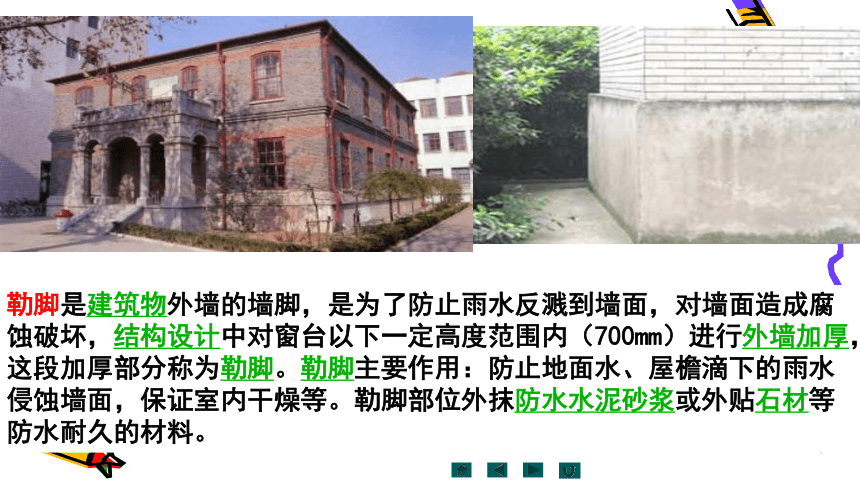

勒脚是建筑物外墙的墙脚，是为了防止雨水反溅到墙面，对墙面造成腐蚀破坏，结构设计中对窗台以下一定高度范围内（700mm）进行外墙加厚，这段加厚部分称为勒脚。勒脚主要作用：防止地面水、屋檐滴下的雨水侵蚀墙面，保证室内干燥等。勒脚部位外抹防水水泥砂浆或外贴石材等防水耐久的材料。
散水：指在建筑外围用以防止雨水渗入墙基的保护层。是为了保护墙基不受雨水侵蚀，常在外墙四周将地面做成向外下倾斜的坡面，以便将屋面的雨水排至远处，称为散水，这是保护房屋基础的有效措施之一 。
一)、按使用功能分类
1、居住建筑：住宅、宿舍、公寓等
2、公共建筑：行政办公建筑、医院、
文教建筑、
生活服务性等。
二、建筑的分类与分级
（一）民用建筑的分类
二)、按建筑层数分类
1、低层建筑：1~3层的住宅建筑；
2、多层建筑：4~6层的住宅建筑；
3、中高层建筑：7~9层的住宅建筑；
4、高层建筑：10层及以上或28m以上的住宅、24m以上的公共建筑；
5、超高层建筑:100米以上的住宅或公共建筑。
（1）大量性建筑
主要指建筑规模不大，但建造数量多，与人们生活密切相关的建筑，如住宅、中小学教学楼、商店、医院等。
（2）大型性建筑
主要指建造于大中城市的单体量大而数量少的公共建筑，如大型体育馆、火车站等。
三)、按规模和数量分
（1）耐久等级(共4级)
建筑物的耐久等级及使用年限
耐久等级 耐久年限 适用范围
一级 100年以上 重要的建筑和高层建筑
二级 50～100年 一般性建筑
三级 25～50年 次要建筑
四级 15年以下 临时性建筑
（二）民用建筑的等级
建筑物的耐火等级是衡量建筑物耐火程度的标准，它是根据组成建筑物构件的燃烧性能和耐火极限确定的。
（2）耐火等级
燃烧性能是指组成建筑物的主要构件在明火或高温作用下燃烧与否及燃烧的难易程度。分为非燃烧体、难燃烧体和燃烧体。
非燃烧体是指用非燃烧材料做成的建筑构件。
难燃烧体是指用难燃烧材料做成的建筑构件，或用燃烧材料制作，而用非燃烧材料做保护层的建筑构件。
燃烧体是指用容易燃烧的材料做成的建筑构件
耐火极限是指对任一建筑构件按时间-温度标准曲线进行耐火试验，从受到火的作用时起，到失去支持能力（木结构），或完整性被破坏（砖混结构），或失去隔火作用（钢结构）时为止的这段时间，以小时表示。
耐火等级分为一、二、三、四级（P126表2-1-2）
