(共38张PPT)

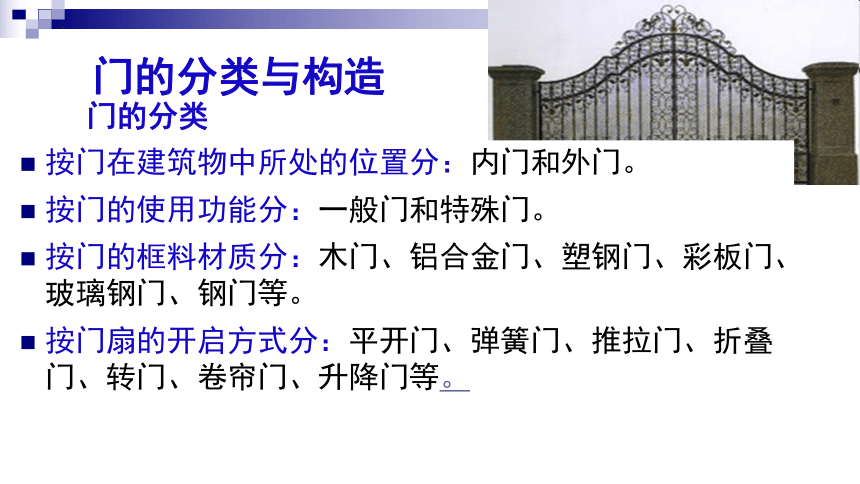

按门在建筑物中所处的位置分：内门和外门。
按门的使用功能分：一般门和特殊门。
按门的框料材质分：木门、铝合金门、塑钢门、彩板门、玻璃钢门、钢门等。
按门扇的开启方式分：平开门、弹簧门、推拉门、折叠门、转门、卷帘门、升降门等。
门的分类与构造
门的分类

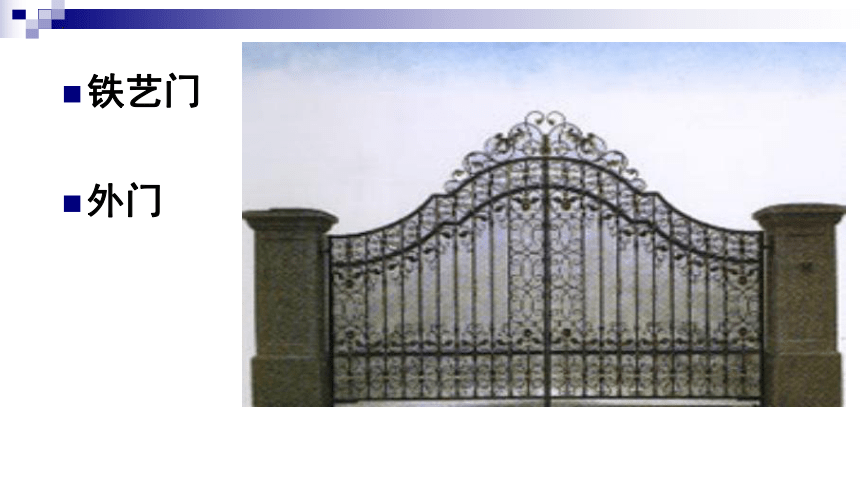

铁艺门
外门

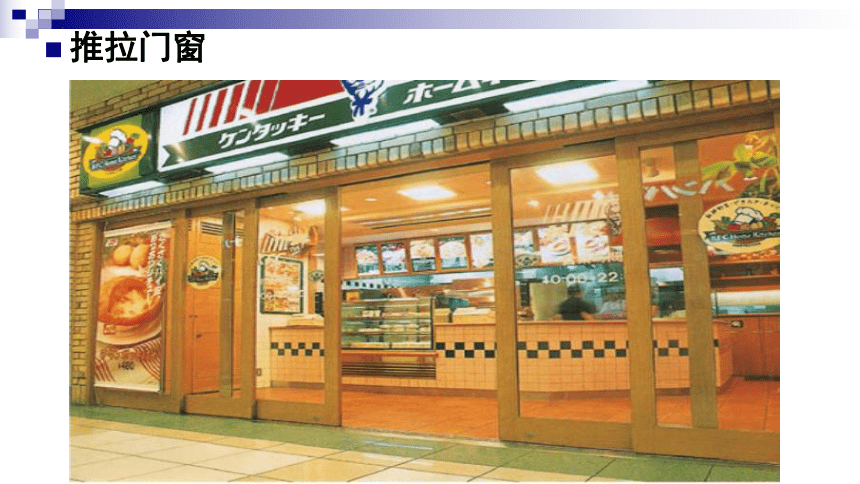

推拉门窗

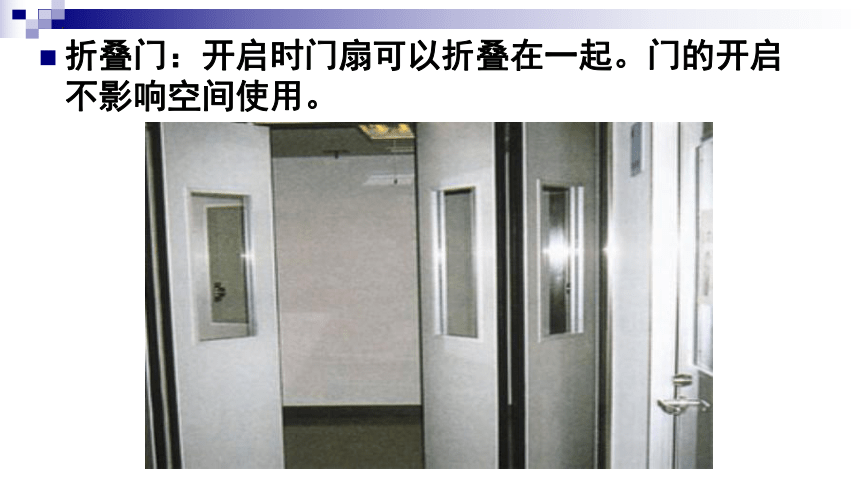

折叠门：开启时门扇可以折叠在一起。门的开启不影响空间使用。

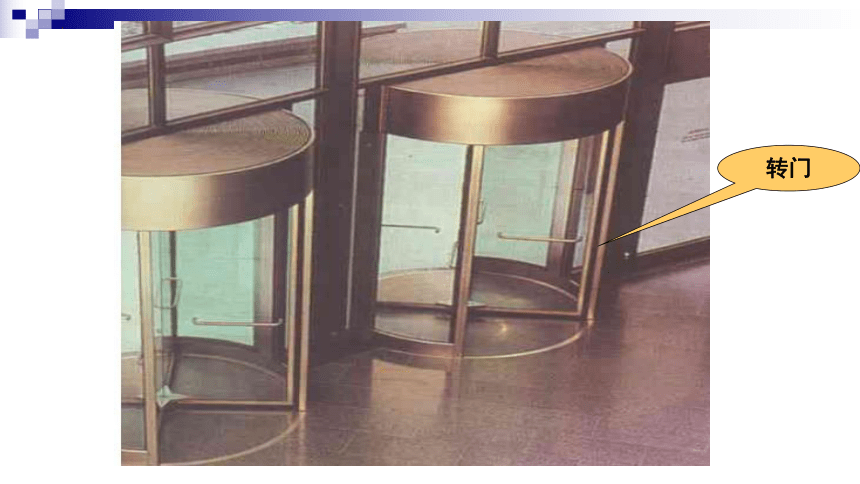

转门
卷帘门

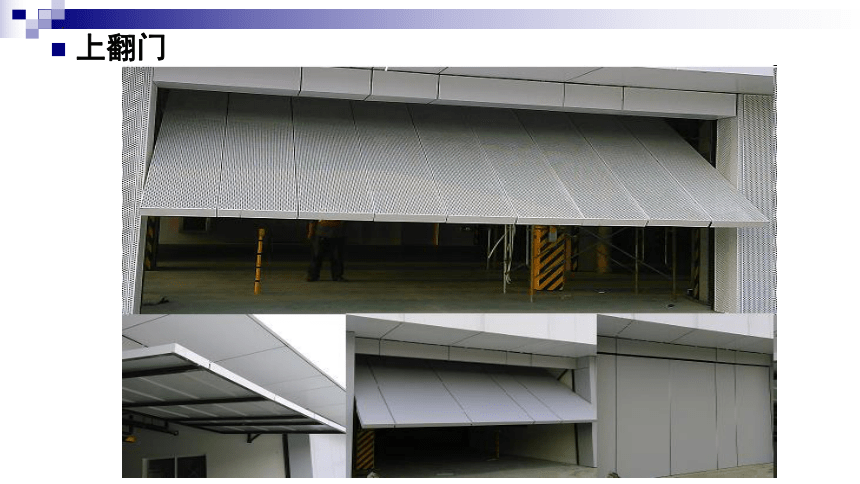

上翻门

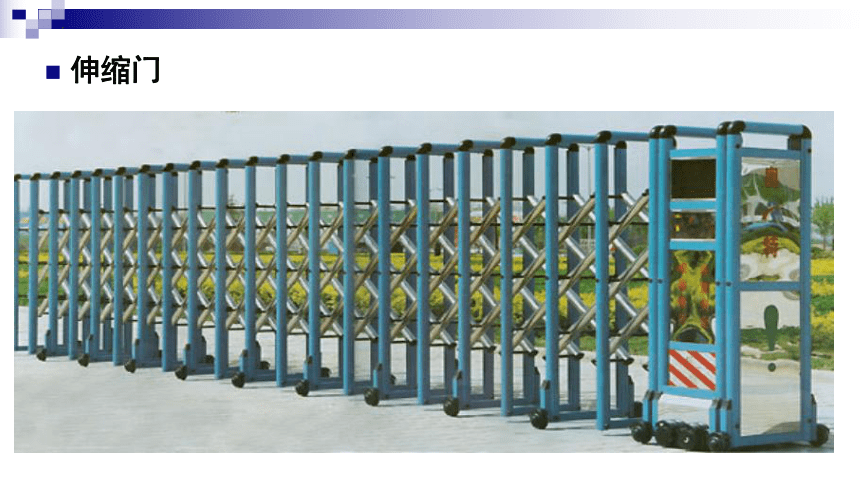

伸缩门

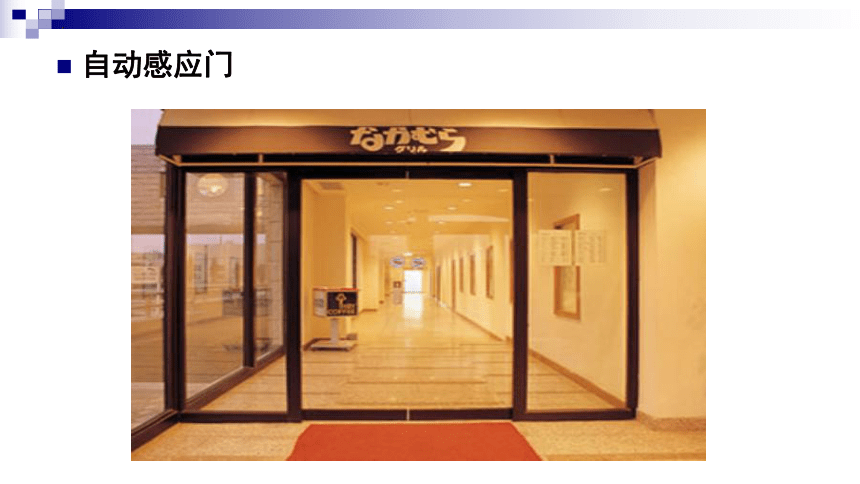

自动感应门

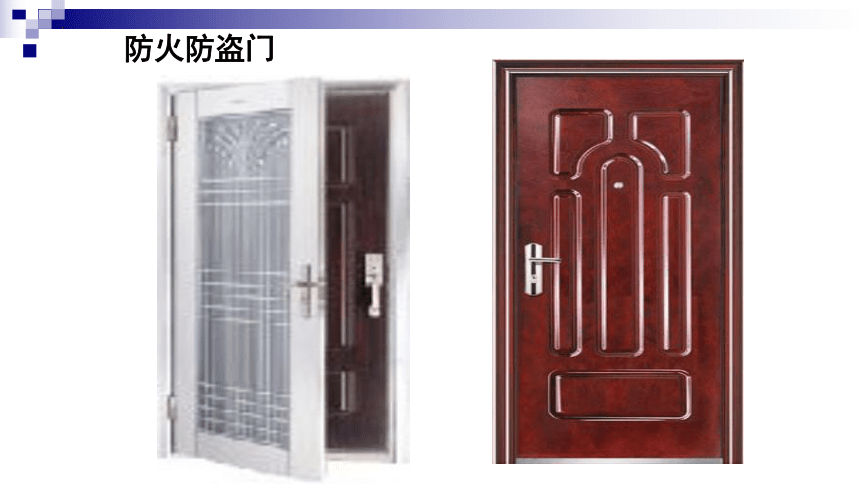

防火防盗门

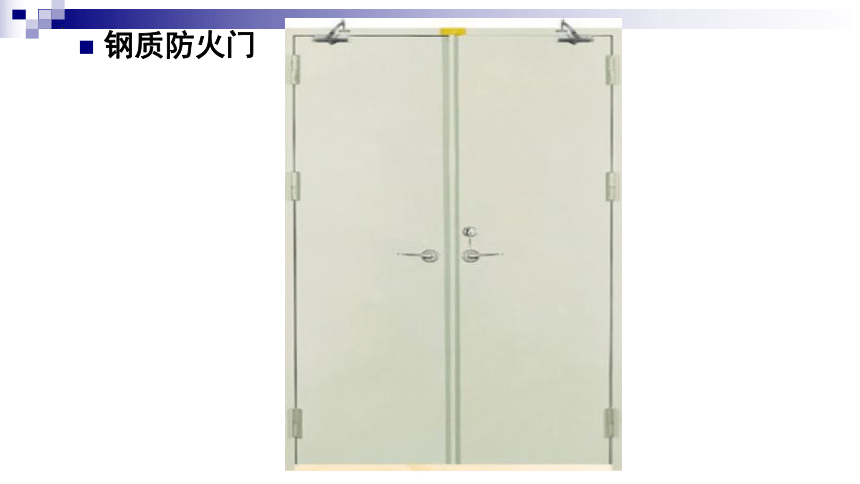

钢质防火门

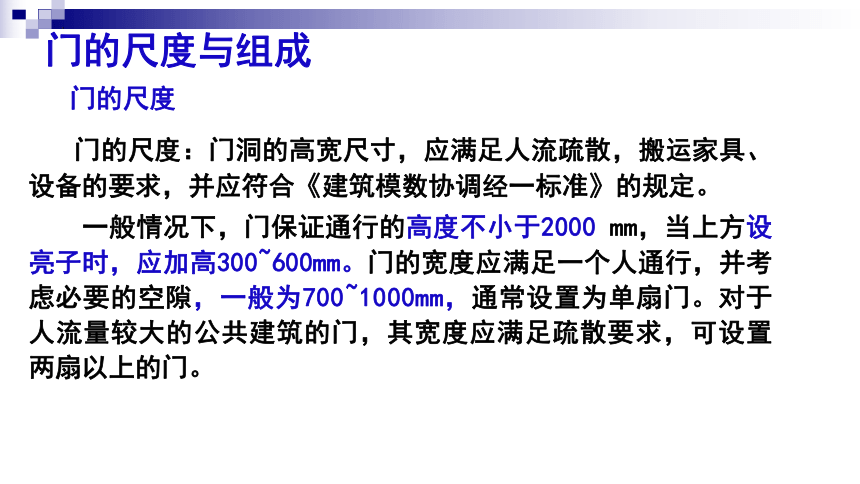

门的尺度：门洞的高宽尺寸，应满足人流疏散，搬运家具、设备的要求，并应符合《建筑模数协调经一标准》的规定。
一般情况下，门保证通行的高度不小于2000 mm，当上方设亮子时，应加高300~600mm。门的宽度应满足一个人通行，并考虑必要的空隙，一般为700~1000mm，通常设置为单扇门。对于人流量较大的公共建筑的门，其宽度应满足疏散要求，可设置两扇以上的门。
门的尺度与组成
门的尺度
门一般由门框、门扇、五金零件及附件组成(图6.8)。
门框是门与墙体的连接部分，由上框、边框、中横框和中竖框组成。
门扇一般由上、中、下冒头和边梃组成骨架，中间固定门芯板。
五金零件包括铰链、插销、门锁、拉手等。附件有贴脸板、筒子板等。
门的组成
门套=贴脸+筒子板
(1) 门框
门框的断面形状与尺寸取决于门扇的开启方式和门扇的层数，由于门框要承受各种撞击荷载和门扇的重量作用，应有足够的强度和刚度，故其断面尺寸较大(图6.9)。
门框在洞口中，根据门的开启方式及墙体厚度不同分为外平、居中、内平、内外平四种(图6.10)。
门的构造
平开木门的构造
(2) 门扇
平开木门的门扇有多种做法，常见的有镶板门、拼板门、夹板门等。
① 镶板门：由上、中、下冒头和边梃组成骨架，中间镶嵌门芯板，门芯板可采用15mm厚的木板拼接而成，也可采用胶合板、硬质纤维板或玻璃等。
②拼板门：构造与镶板门相同，由骨架和拼板组成，只是拼板门的拼板用35~45mm厚的木板拼接而成，因而自重较大，但坚固耐久，多用于库房、车间的外门。
③夹板门：用小截面的木条(35mm×50mm)组成骨架，在骨架的两面铺钉胶合板或纤维板等。
平开门构造
镶板
门
实
例
平开门构造
镶板
门
实
例
平开门构造
镶板
门
实
例
平开门构造
夹
板
门
实
例
平开门构造
夹
板
门
实
例
平开门构造
夹
板
门
实
例
目前建筑中金属门包括塑钢门、铝合金门等。
塑钢门多用于住宅的阳台门或外门，开启方式多为平开或推拉。
铝合金门多为半截玻璃门，采用平开的开启方式。
7.2.3.2 金属门的构造
塑钢门
遮阳设施
水平式遮阳
垂直式遮阳
综合式遮阳
挡板式遮阳
建筑构件遮阳
水平遮阳——南向窗口
垂直遮阳——偏东或偏西的南向或北向窗口
综合遮阳——南向、东南向、西南向窗口
挡板式遮阳——东、西向窗口
连续遮阳形式
简易遮阳措施
水平式遮阳
垂直式遮阳
挡板式遮阳
