门窗构造
窗的组成与尺度
1.组成

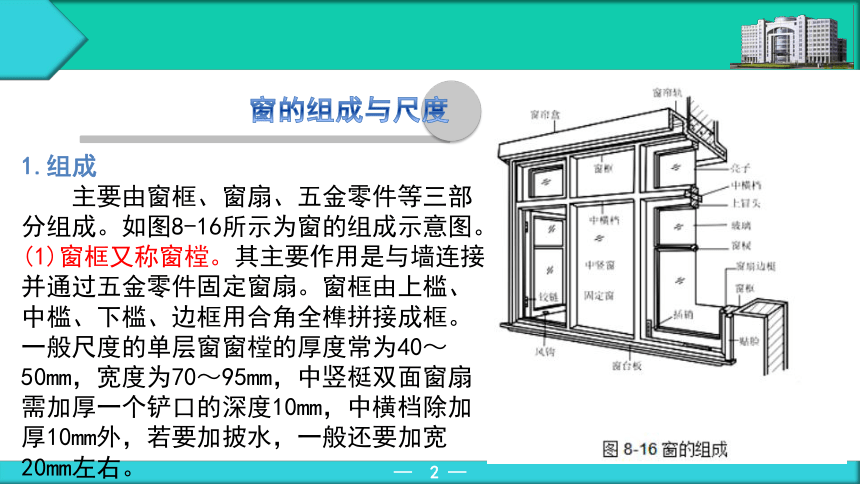

主要由窗框、窗扇、五金零件等三部分组成。如图8-16所示为窗的组成示意图。
(1)窗框又称窗樘。其主要作用是与墙连接并通过五金零件固定窗扇。窗框由上槛、中槛、下槛、边框用合角全榫拼接成框。一般尺度的单层窗窗樘的厚度常为40～50mm，宽度为70～95mm，中竖梃双面窗扇需加厚一个铲口的深度10mm，中横档除加厚10mm外，若要加披水，一般还要加宽20mm左右。

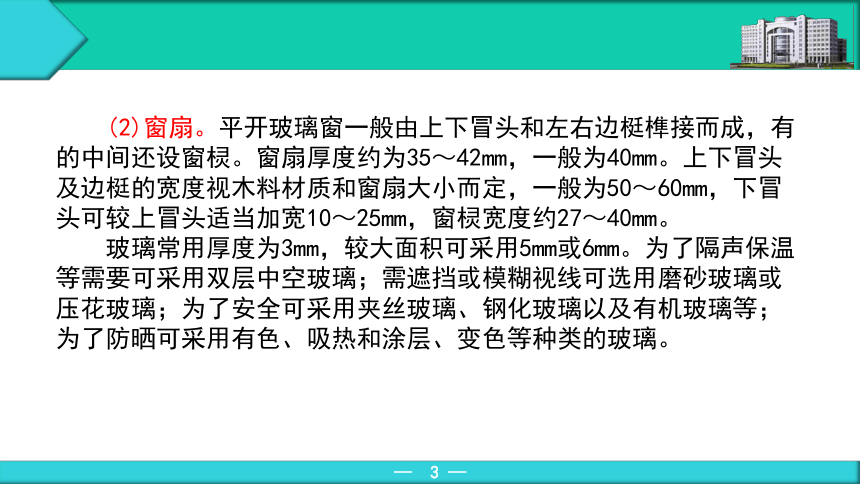

(2)窗扇。平开玻璃窗一般由上下冒头和左右边梃榫接而成，有的中间还设窗棂。窗扇厚度约为35～42mm，一般为40mm。上下冒头及边梃的宽度视木料材质和窗扇大小而定，一般为50～60mm，下冒头可较上冒头适当加宽10～25mm，窗棂宽度约27～40mm。
玻璃常用厚度为3mm，较大面积可采用5mm或6mm。为了隔声保温等需要可采用双层中空玻璃；需遮挡或模糊视线可选用磨砂玻璃或压花玻璃；为了安全可采用夹丝玻璃、钢化玻璃以及有机玻璃等；为了防晒可采用有色、吸热和涂层、变色等种类的玻璃。
纱窗窗扇用料较小，一般为30×50mm～35×65 mm。

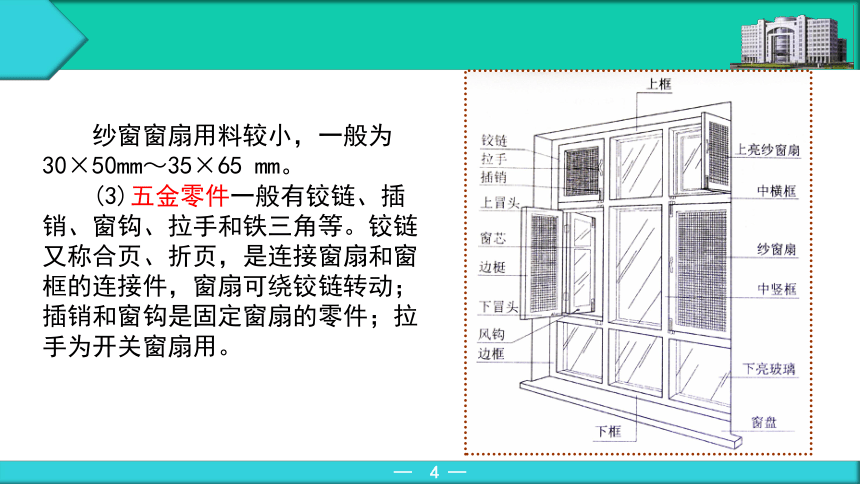

(3)五金零件一般有铰链、插销、窗钩、拉手和铁三角等。铰链又称合页、折页，是连接窗扇和窗框的连接件，窗扇可绕铰链转动；插销和窗钩是固定窗扇的零件；拉手为开关窗扇用。
2.尺度

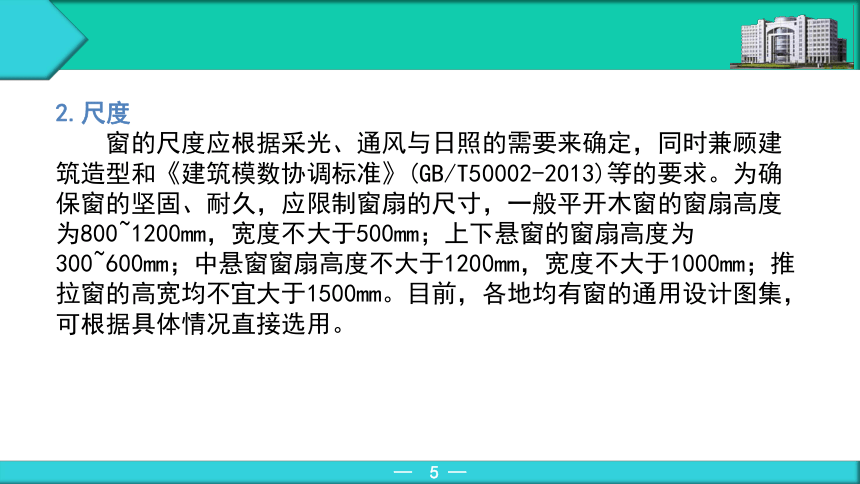

窗的尺度应根据采光、通风与日照的需要来确定，同时兼顾建筑造型和《建筑模数协调标准》(GB/T50002-2013)等的要求。为确保窗的坚固、耐久，应限制窗扇的尺寸，一般平开木窗的窗扇高度为800~1200mm，宽度不大于500mm；上下悬窗的窗扇高度为300~600mm；中悬窗窗扇高度不大于1200mm，宽度不大于1000mm；推拉窗的高宽均不宜大于1500mm。目前，各地均有窗的通用设计图集，可根据具体情况直接选用。
窗的构造
1.木窗
(1)木窗的断面形状和尺寸
木窗窗框的断面形状与尺寸主要由窗扇的层数、窗扇厚度、开启方式、窗洞口尺寸及当地风力大小来确定，一般多为经验尺寸，可根据具体情况进行确定。

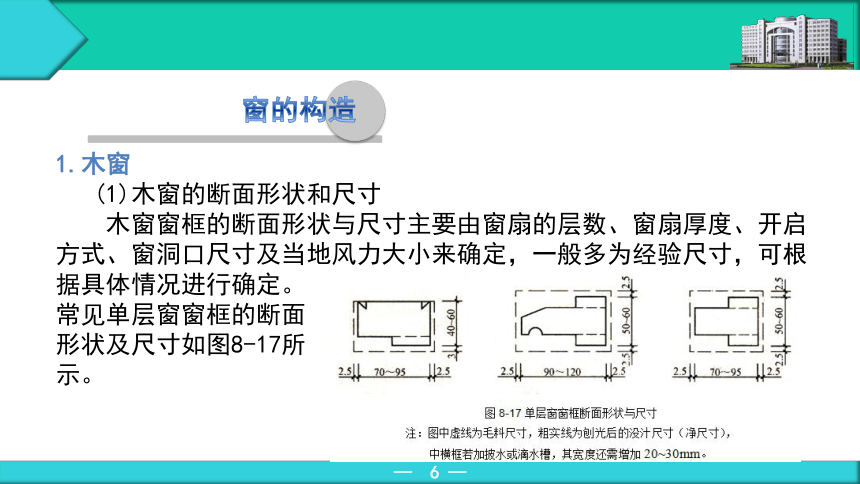

常见单层窗窗框的断面
形状及尺寸如图8-17所
示。

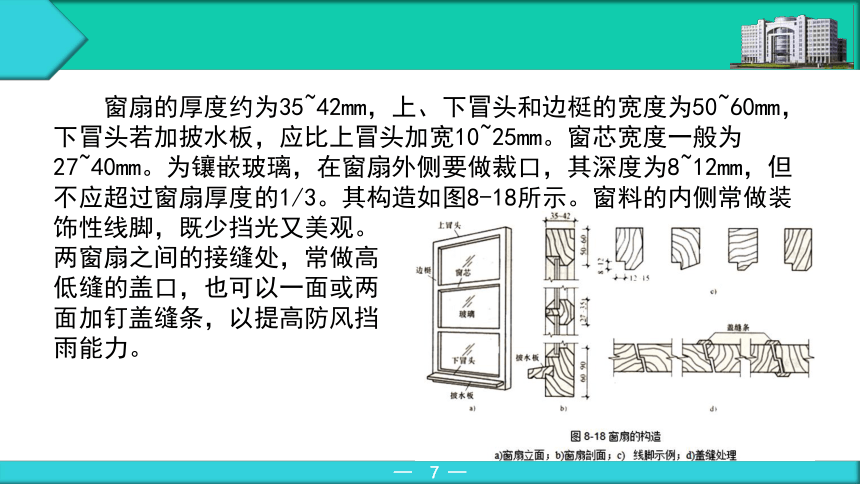

窗扇的厚度约为35~42mm，上、下冒头和边梃的宽度为50~60mm，下冒头若加披水板，应比上冒头加宽10~25mm。窗芯宽度一般为27~40mm。为镶嵌玻璃，在窗扇外侧要做裁口，其深度为8~12mm，但不应超过窗扇厚度的1/3。其构造如图8-18所示。窗料的内侧常做装饰性线脚，既少挡光又美观。
两窗扇之间的接缝处，常做高
低缝的盖口，也可以一面或两
面加钉盖缝条，以提高防风挡
雨能力。
（2)窗的安装
窗的安装也是分先立口和后塞口两类。

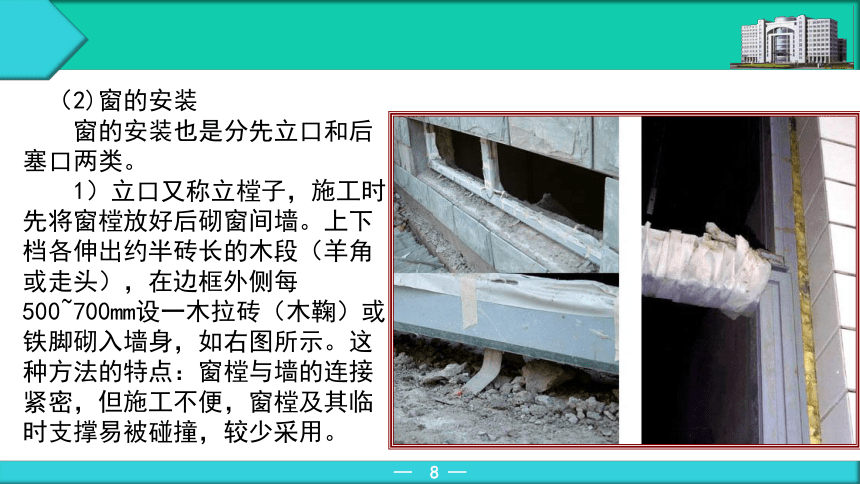

1）立口又称立樘子，施工时先将窗樘放好后砌窗间墙。上下档各伸出约半砖长的木段（羊角或走头），在边框外侧每500~700mm设一木拉砖（木鞠）或铁脚砌入墙身，如右图所示。这种方法的特点：窗樘与墙的连接紧密，但施工不便，窗樘及其临时支撑易被碰撞，较少采用。

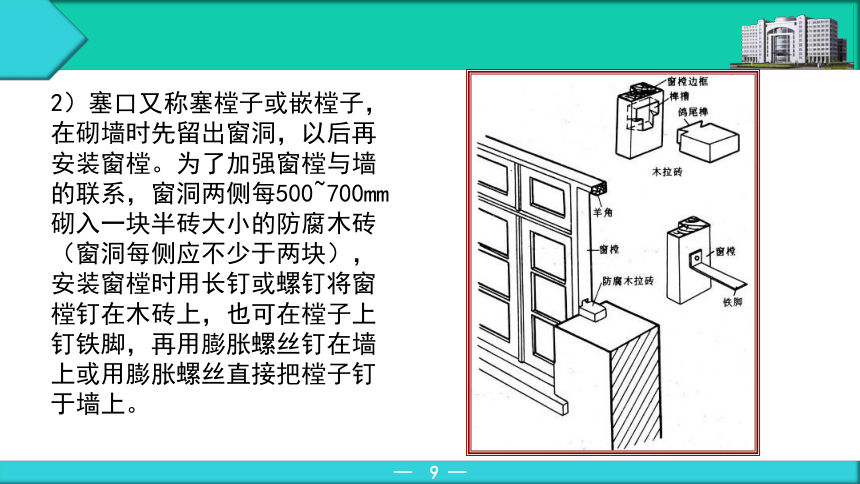

2）塞口又称塞樘子或嵌樘子， 在砌墙时先留出窗洞，以后再安装窗樘。为了加强窗樘与墙的联系，窗洞两侧每500~700mm砌入一块半砖大小的防腐木砖（窗洞每侧应不少于两块），安装窗樘时用长钉或螺钉将窗樘钉在木砖上，也可在樘子上钉铁脚，再用膨胀螺丝钉在墙上或用膨胀螺丝直接把樘子钉于墙上。

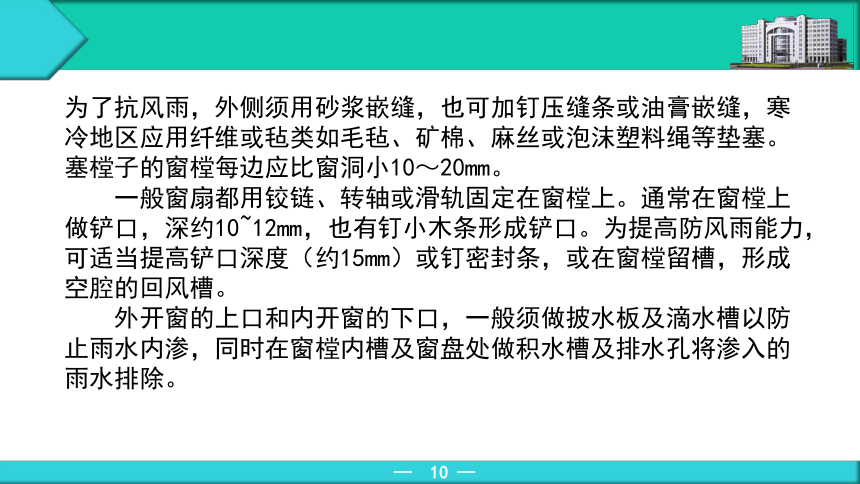

为了抗风雨，外侧须用砂浆嵌缝，也可加钉压缝条或油膏嵌缝，寒冷地区应用纤维或毡类如毛毡、矿棉、麻丝或泡沫塑料绳等垫塞。塞樘子的窗樘每边应比窗洞小10～20mm。
一般窗扇都用铰链、转轴或滑轨固定在窗樘上。通常在窗樘上做铲口，深约10~12mm，也有钉小木条形成铲口。为提高防风雨能力，可适当提高铲口深度（约15mm）或钉密封条，或在窗樘留槽，形成空腔的回风槽。
外开窗的上口和内开窗的下口，一般须做披水板及滴水槽以防止雨水内渗，同时在窗樘内槽及窗盘处做积水槽及排水孔将渗入的雨水排除。

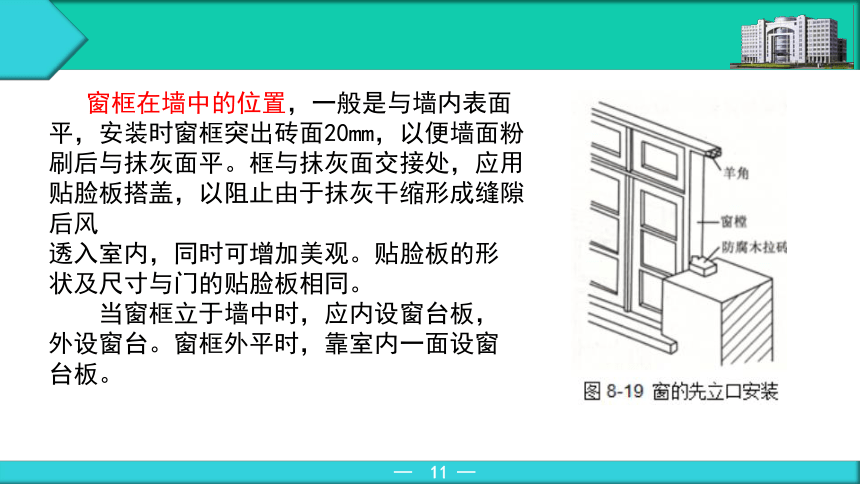

窗框在墙中的位置，一般是与墙内表面平，安装时窗框突出砖面20mm，以便墙面粉刷后与抹灰面平。框与抹灰面交接处，应用贴脸板搭盖，以阻止由于抹灰干缩形成缝隙后风
透入室内，同时可增加美观。贴脸板的形
状及尺寸与门的贴脸板相同。
当窗框立于墙中时，应内设窗台板，
外设窗台。窗框外平时，靠室内一面设窗
台板。
2.钢窗

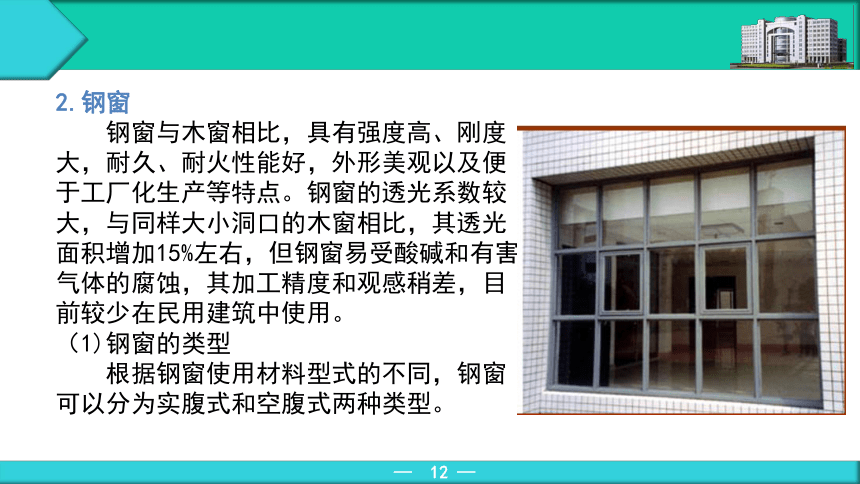

钢窗与木窗相比，具有强度高、刚度大，耐久、耐火性能好，外形美观以及便于工厂化生产等特点。钢窗的透光系数较大，与同样大小洞口的木窗相比，其透光面积增加15%左右，但钢窗易受酸碱和有害气体的腐蚀，其加工精度和观感稍差，目前较少在民用建筑中使用。
（1)钢窗的类型
根据钢窗使用材料型式的不同，钢窗可以分为实腹式和空腹式两种类型。
1)实腹式钢窗。实腹式钢窗料采用的热轧型钢有25、32、40 mm三种系列，肋厚2.5~4.5mm，适用于风荷载不超过0.7kN/m2的地区。民用建筑中窗料多用25mm和32mm
两种系列。部分实腹钢窗料
的料型与规格，如图8-20所
示。
2)空腹式钢窗。空腹式钢窗料是采用低碳钢经冷轧、焊接而成的异形管状薄壁钢材,其壁厚约为1.2~2.5mm。目前,在我国主要有京式和沪式两种类型, 如图8-21所示。空腹式钢窗料壁薄,重量轻,节约钢材,但不耐锈蚀,应注意
保护和维修。一般
在成型后,内外表面
均需作防锈处理,以
提高防锈蚀的能力。
（2)钢窗的安装
钢窗玻璃的安装方法与木窗不同，一般先用油灰打底，然后用弹簧夹子或钢皮夹于将玻璃嵌固在钢窗上，然后再用油灰封闭。
钢窗一般采用塞口法安装，窗框与洞口四周通过预埋铁件用螺钉牢固连接。固定点的间距为500~700 mm。在砖墙上安装时多预留孔洞，将燕尾形铁脚插入洞口，并用砂浆嵌牢。在钢筋混凝土梁或墙柱上则先预埋铁件，将钢窗的Z形铁脚焊接在预埋铁板上。
绝缘断热材料
密封条固定玻璃
窗缝密封条
空腹钢窗断面
3.铝合金窗
铝合金窗是以铝合金型材来做窗框和扇框，具有重量轻、强度高、耐腐蚀、密封性较好，便于工业化生产的优点，但普通铝合金窗的隔声和热工性能差，如果采用断桥铝合金窗技术，热工性能就会得到改善。
铝合金窗多采用水平推拉式的开启方式，窗扇在窗框的轨道上滑动开启。窗扇与窗框之间用尼龙密封条进行密封，并可以避免金属材料之间相互摩擦。玻璃卡在铝合金窗框料的凹槽内，并用橡胶压条固定，如图8-22、8-23所示。
铝合金窗一般采用塞口的方法安装，固定时，窗框与墙体之间采用预理铁件、燕尾铁脚、膨胀螺栓、射钉固定等方式连接，如图8-24所示。为了便于铝合金窗的安装，一般先在窗框外侧用螺钉固定钢质锚固件，安装时与洞口四周墙中的预埋铁件焊接或锚固在一起。玻璃应嵌固在铝合金窗料中的凹槽内，并加密封条，如图8-25所示。
铝合金窗的安装
4.塑料窗
塑料窗是采用PVC工程塑料为原料，经专用挤压机具挤压形成空心型材，并用该型材作为窗的框料。其主要特性是刚性强、耐冲击，耐腐蚀性能好，使用寿命长，且具有很好的气密性、水密性和电绝缘性。
塑料窗按其型材尺寸分50、60、80、90和100系列。各系列的号码为型材断面的标志宽度。窗扇面积越大，所需型材的断面尺寸也越大；塑料窗按开启方式分平开窗、推拉窗、旋转窗及固定窗；塑料窗按窗扇结构方式分单玻、双玻、三玻、百叶窗和气窗。
5.塑钢窗
塑钢窗是以PVC为主要原料制成空腹多腔异型材，中间设置薄壁加强型钢（简称加强筋），经加热焊接而成的一种新型窗。它具有导热系数低、耐弱酸碱、无需油漆，并有良好的气密性、水密性、隔声性等优点，是国家重点推荐的新型节能产品，目前已在建筑中被广泛推广采用。
塑钢窗由窗框、窗扇、窗的五金零件等三部分组成，塑钢窗的开启方式同其他材料窗相同，主要有平开、推拉和上悬、中悬等开启方式。窗框和窗扇应视窗的尺寸、用途、开启方法等因素选用合适的型材，材质应符合《门、窗用未增塑聚氯乙烯（PVC-U）型材》（GB/T8814―2004）的规定。
单层玻璃推拉塑
钢推拉窗断面
内衬加强钢管
弹性垫块
塑料窗框
塑料窗扇
固定用密封条
玻璃
滑轨
固定用密封条
一般情况下，型材框扇外壁厚度大于等于2.3mm，内腔加强筋厚度大于等于1.2mm，内腔加衬的增强型钢厚度大于等于1.2mm，且尺寸必须与型材内腔尺寸一致。增强型钢及紧固件应采用热镀锌的低碳钢，其镀膜厚度大于等于12um。固定窗可选用50、60mm厚度系列型材，平开窗可选用50、60、80mm厚度系列型材，推拉窗可选用60、80、90、100mm厚度系列型材。平开窗扇的尺寸不宜超过600mm×1500mm，推拉窗的窗扇尺寸不宜超过900mm×1800mm。如图8-26所示为部分60系列专用型材示意图。
塑钢窗一般采用后立口安装，在墙和窗框间的缝隙应用泡沫塑料等发泡剂填实，并用玻璃胶密封。安装时可用射钉或塑料、金属膨胀螺钉固定，也可用预埋件固定，如图8-27所示。
知识点补充
节能门窗
意义：由于窗框、窗扇、窗玻璃等热阻太小，还有经缝隙渗透的冷风和窗洞口的附加热损失使建筑外窗成为建筑保温的薄弱环节。我国严寒地区在整个采暖期内通过窗与阳台门的传热和冷风渗透所引起的热损失占建筑总能耗的48%以上。所以，门窗节能是建筑节能的重点。
方法：
①适当控制各向墙面的开窗面积即窗墙比，可以减少窗的温差传热，是建筑节能一项有效措施。
②提高窗的气密性，减少冷风的渗透。完善的密封措施是保证窗的气密性、水密性以及隔声性能和隔热性能达到一定水平的关键。我国的国家标准《建筑外窗空气渗透性能分级及其检测方法》（GB7107-2002）中将窗的气密性能分为五级。
③减少窗的传热耗能。如采用导热系数较小的框料以提高窗框的保温性能；采用双层窗或双层真空玻璃或利用能发射红外线的玻璃或利用贴有反射红外线的合成树脂薄膜的玻璃来减少窗玻的传热。
④门一般采用金属门板，中间采用15mm厚玻璃棉或18mm厚岩棉板为保温、隔音材料。若为落地玻璃门则采用同外窗一样的方法作节能处理。
建筑遮阳的作用和类型
建筑遮阳是为防止直射阳光照入室内，以减少太阳辐射热，避免夏季室内过热，或产生眩光以及保护室内物品不受阳光照射而采取的一种建筑措施。建筑遮阳包括建筑外遮阳、窗遮阳、玻璃遮阳、建筑内遮阳等。
用于遮阳的方法很多，结合规划及设计，确定好朝向，采取必要的绿化，巧妙地利用挑檐、外廊、阳台等是最好的遮阳；简易活动遮阳是利用苇席、布篷竹帘等措施进行遮阳，简易遮阳简单、经济、灵活，但耐久性差，如图8-28所示。
设置耐久的遮阳板即构件遮阳，如在窗口悬挂窗帘、设置百叶窗，或者利用门窗构件自身的遮光性以及窗扇开启方式的调节变化，不仅可以有效遮阳，还可起到挡雨和美观作用，故应用较广泛。
窗户遮阳板按其形状和效果而言，可分为水平遮阳、垂直遮阳、综合遮阳及挡板遮阳四种基本形式，如图8-29所示。
窗户构件遮阳的基本形式
1.水平遮阳
在窗口上方设置一定宽度的水平方向的遮阳板，能够遮挡太阳高度角较大时从窗口上方照射下来的阳光，适用于南向及其附近朝向的窗口或北回归线以南低纬度地区之北向及其附近的窗口。水平遮阳板可做成实心板也可做成格栅或百叶板，较高大的窗口可在不同高度设置双层或多层水平遮阳板，以减少板的出挑宽度。
2.垂直遮阳
在窗口两侧设置垂直方向的遮阳板，能够遮挡太阳高度角较小的、从窗口两侧斜射下来的阳光，对高度角较大的，从窗口上方照射下来的阳光或接近日出日落时正射窗口的阳光，它不起遮挡作用。根据光线的来向和具体处理的不同，垂直遮阳板可以垂直于墙面，也可以与墙面形成一定的夹角。主要适用于偏东偏西的南向或北向窗口。
3.综合遮阳
水平遮阳和垂直遮阳的结合就是综合遮阳。综合遮阳能够遮挡从窗口正上方或两侧斜射之光线，遮挡效果均匀。主要用于南向、东南向及西南向的窗口。
4.挡板遮阳
这种遮阳板是在窗口正前方一定距离设置与窗户平行方向的垂直挡板。由于封堵于窗口以外，能够遮挡太阳高度较小的、正射窗口的阳光。主要适用于东西向以近朝向的窗口。
遮阳板的构造及建筑处理方法
遮阳板一般采用混凝土板，也可以采用钢构架石棉瓦、压型金属板等构造。建筑立面上设置遮阳板时，为兼顾建筑造型和立面设计要求，遮阳板布置宜整齐有
规律。建筑通常将水平遮阳板
或垂直遮阳板连续设置，形成
较好的立面效果。
如图8-30所示。
遮阳板的实际运用
1
2
3
4
5
1.窗、门各有哪些类型，在建筑中的作用分别是什么？
2.窗和门的组成部分分别有哪些？
3.木门窗框的安装有哪两种方式 各有什么特点
4.铝合金门窗框与墙体之间的缝隙如何处理 其构造如何
5.塑钢门窗框与墙体之间的缝隙如何处理 其构造如何
6.金属门窗与洞口的连接方式有哪几种
