(共27张PPT)
窗的分类与构造
门的分类与构造

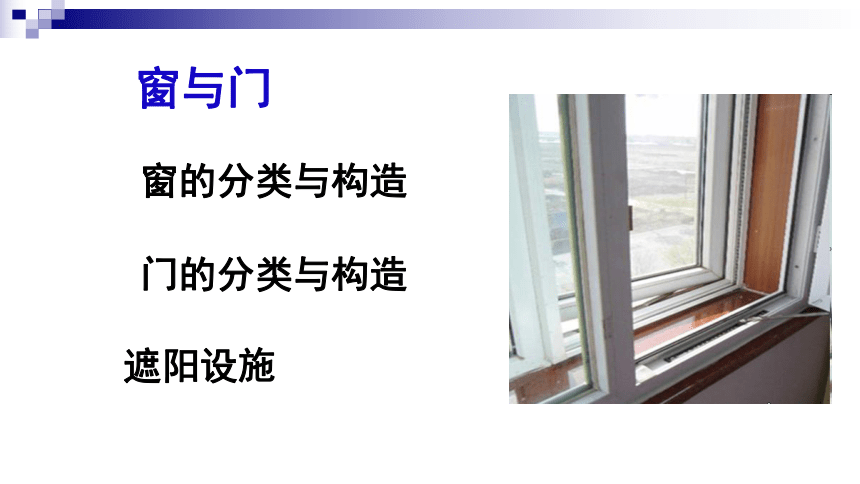

窗与门
遮阳设施

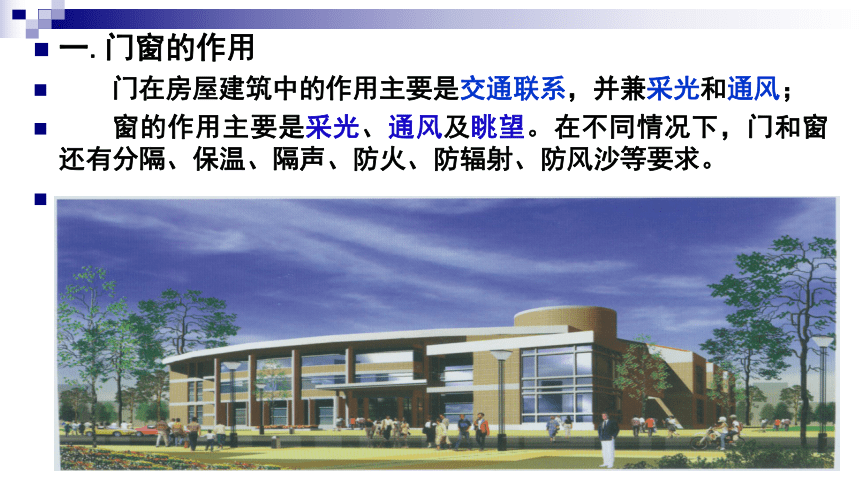

一.门窗的作用
门在房屋建筑中的作用主要是交通联系，并兼采光和通风；
窗的作用主要是采光、通风及眺望。在不同情况下，门和窗还有分隔、保温、隔声、防火、防辐射、防风沙等要求。

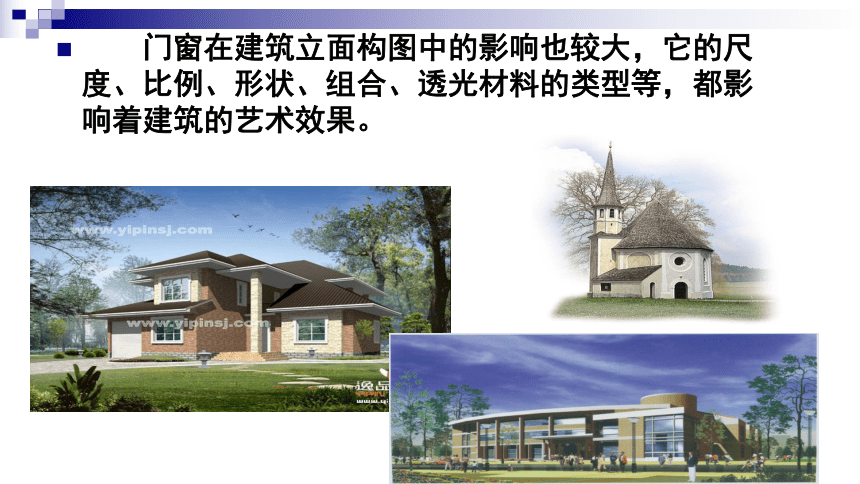

门窗在建筑立面构图中的影响也较大，它的尺度、比例、形状、组合、透光材料的类型等，都影响着建筑的艺术效果。

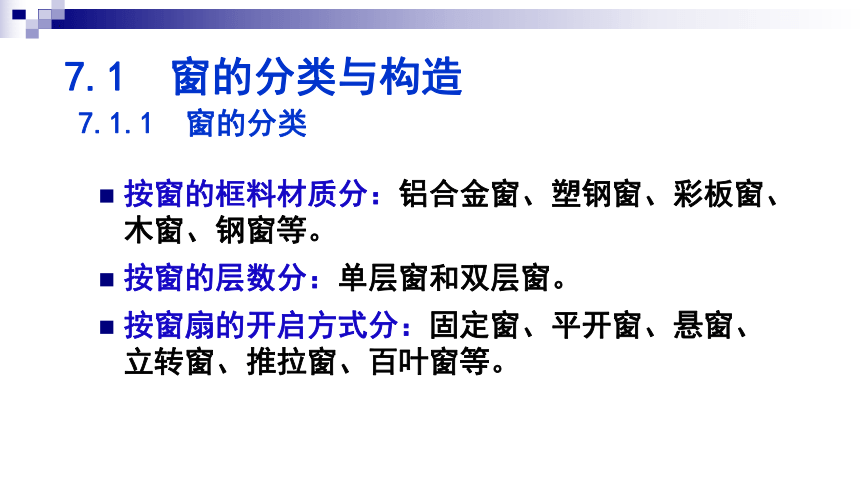

按窗的框料材质分：铝合金窗、塑钢窗、彩板窗、木窗、钢窗等。
按窗的层数分：单层窗和双层窗。
按窗扇的开启方式分：固定窗、平开窗、悬窗、立转窗、推拉窗、百叶窗等。
7.1 窗的分类与构造
7.1.1 窗的分类

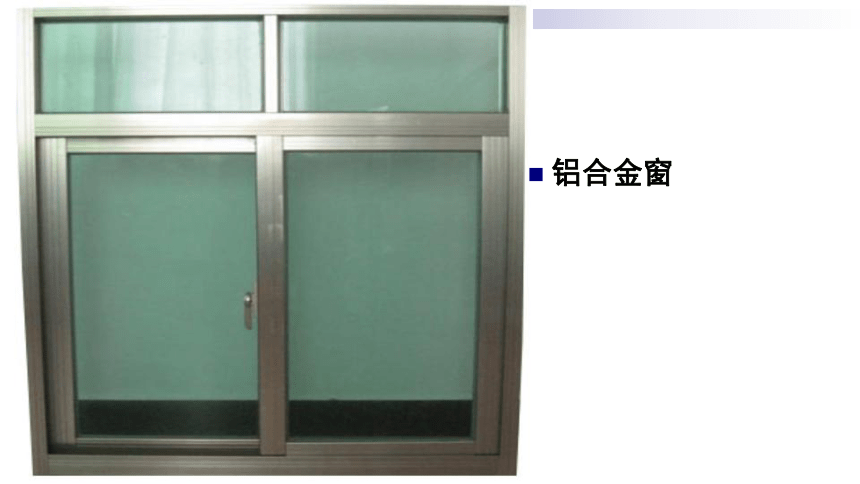

铝合金窗

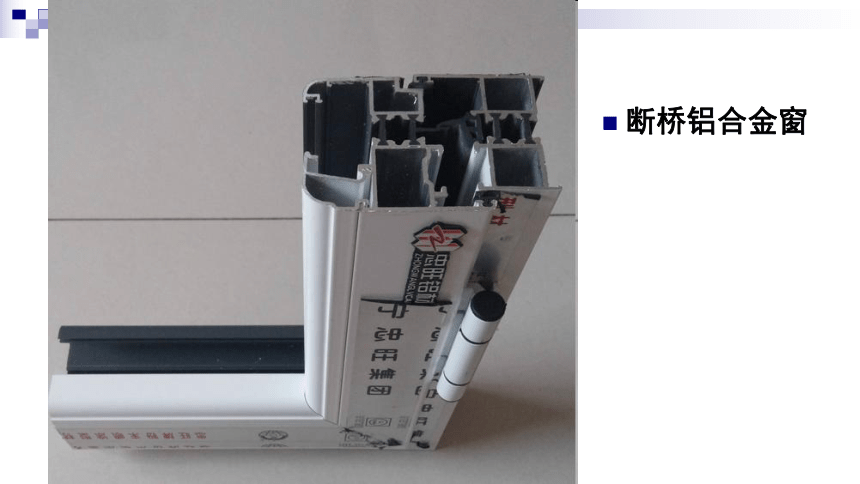

断桥铝合金窗

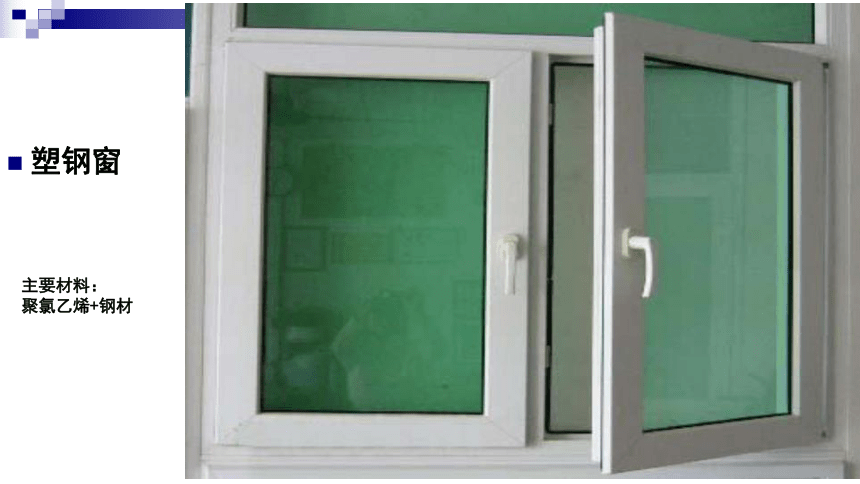

塑钢窗
主要材料：
聚氯乙烯+钢材

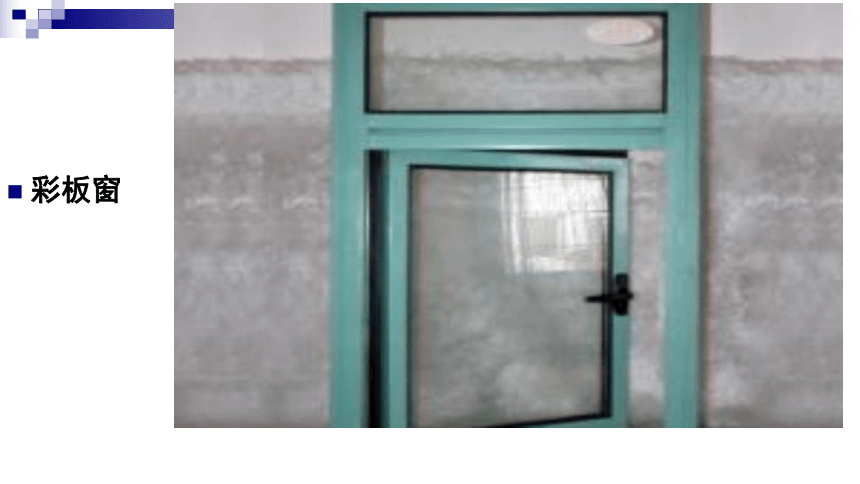

彩板窗

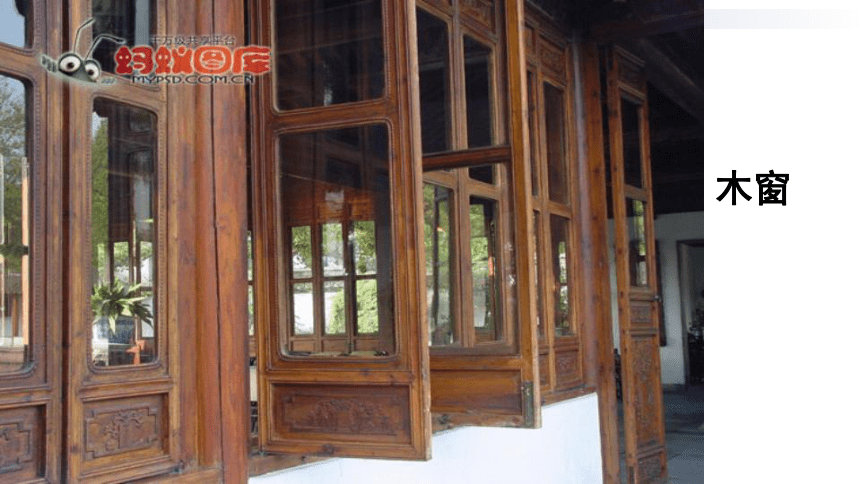

木窗
钢窗
双层窗
推拉窗
固定窗
塑钢窗
平开窗
平开窗
上悬窗
中悬窗
百叶窗
百叶窗
立转窗
窗的尺度应根据采光、通风的需要来确定，同时兼顾建筑造型和《建筑模数协调统一标准》等的要求。
为了确保窗的坚固、耐久，应限制窗扇的尺寸，一般平开木窗的窗扇高度为800~1200mm，宽度不大于500mm；上、下悬窗的窗扇高度为300~600 mm；中悬窗窗扇高度不大于1200mm，宽度不大于1000mm；推拉窗的高宽均不宜大于1500mm。
窗的尺度与组成
窗的尺度
窗的组成
窗一般由窗框、窗扇和五金零件组成。
窗框：是窗与墙的连接部分，由上框、下框、边框、中横框和中竖框组成。
窗扇：是窗的主体部分，分为活动窗扇和固定窗扇。一般由上、下冒头、边梃和窗芯组成。
五金零件：包括铰链、插销、风钩等。
窗框：是窗与墙的连接部分，由上框、下框、边框、中横框和中竖框组成。
窗扇：是窗的主体部分，分为活动窗扇和固定窗扇。一般由上、下冒头、边梃和窗芯组成。
窗在墙洞的位置和窗框的安装
7.1.3.1 窗在墙洞中的位置
① 窗框内平
② 窗框外平
③ 窗框居中
门窗框的安装
① 立口式
砌墙时将门窗框立在相应位置，找正后继续砌墙。
② 塞口式
砌墙时将门窗框洞口预留出来，再将门窗框塞入洞口固定。
现在塞口式运用较多。
(1) 立口：砌墙时就将门窗框立在相应的位置，找正后继续砌墙。
特点：能使门窗框与墙体连接紧密牢固，但安装门窗框和砌墙两种工序相互交叉进行，会影响施工进度，并且后期施工容易对门窗框造成损坏。
(2) 塞口：砌墙时将门窗洞口预留出来，预留的洞口一般比门窗框外包尺寸大30~40mm，当整幢建筑的墙体砌筑完工后，再将门窗框塞入洞口固定。
特点：不会影响施工进度，但门窗框与墙体之间的缝隙较大，应加强固定时的牢固性和对缝隙的密闭处理。
