墙体构造

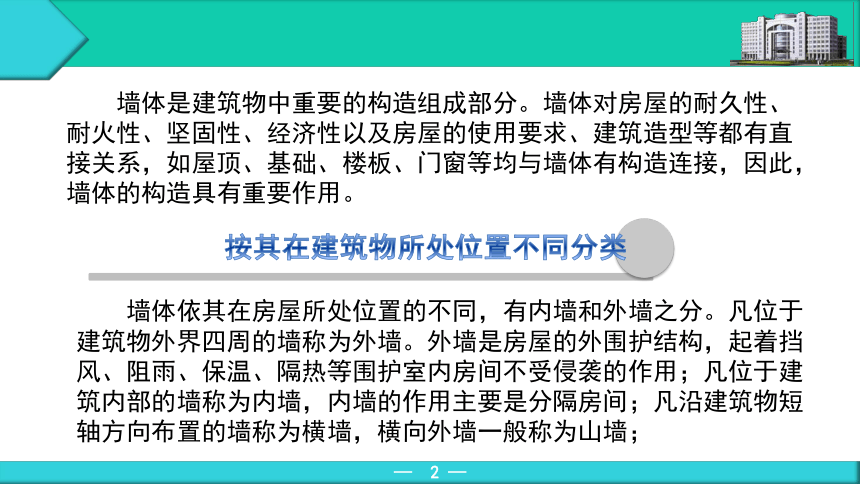

墙体是建筑物中重要的构造组成部分。墙体对房屋的耐久性、耐火性、坚固性、经济性以及房屋的使用要求、建筑造型等都有直接关系，如屋顶、基础、楼板、门窗等均与墙体有构造连接，因此，墙体的构造具有重要作用。
按其在建筑物所处位置不同分类

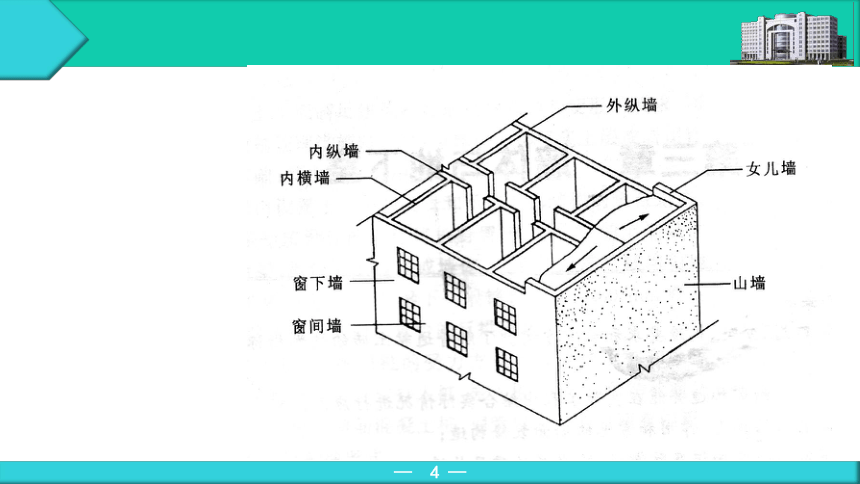

墙体依其在房屋所处位置的不同，有内墙和外墙之分。凡位于建筑物外界四周的墙称为外墙。外墙是房屋的外围护结构，起着挡风、阻雨、保温、隔热等围护室内房间不受侵袭的作用；凡位于建筑内部的墙称为内墙，内墙的作用主要是分隔房间；凡沿建筑物短轴方向布置的墙称为横墙，横向外墙一般称为山墙；

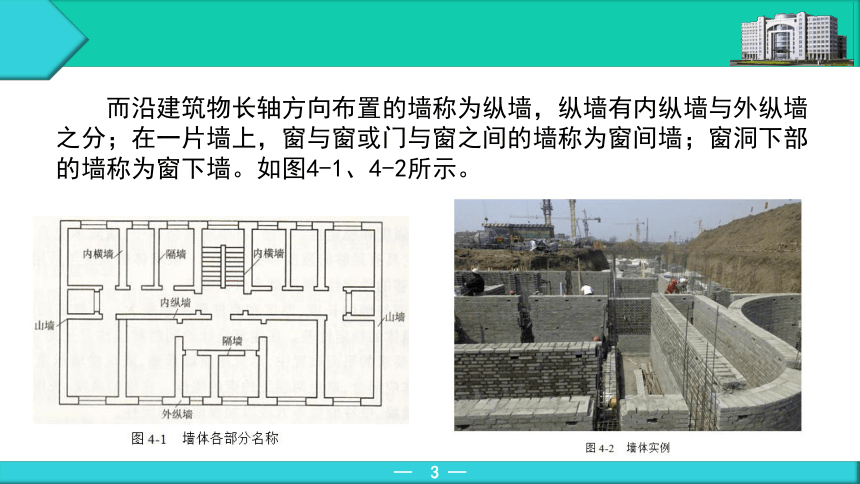

而沿建筑物长轴方向布置的墙称为纵墙，纵墙有内纵墙与外纵墙之分；在一片墙上，窗与窗或门与窗之间的墙称为窗间墙；窗洞下部的墙称为窗下墙。如图4-1、4-2所示。

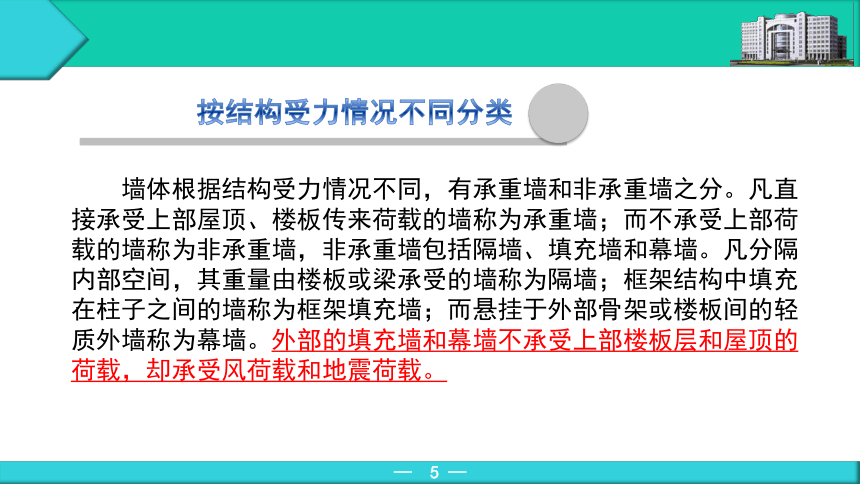

按结构受力情况不同分类
墙体根据结构受力情况不同，有承重墙和非承重墙之分。凡直接承受上部屋顶、楼板传来荷载的墙称为承重墙；而不承受上部荷载的墙称为非承重墙，非承重墙包括隔墙、填充墙和幕墙。凡分隔内部空间，其重量由楼板或梁承受的墙称为隔墙；框架结构中填充在柱子之间的墙称为框架填充墙；而悬挂于外部骨架或楼板间的轻质外墙称为幕墙。外部的填充墙和幕墙不承受上部楼板层和屋顶的荷载，却承受风荷载和地震荷载。

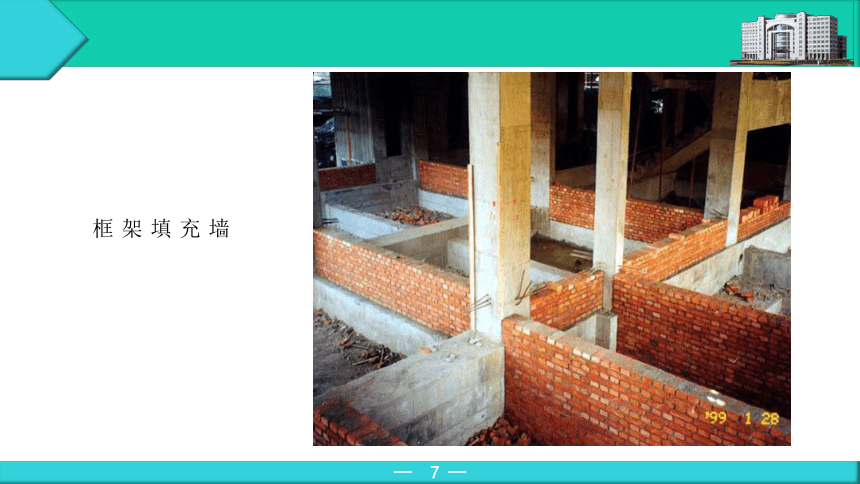

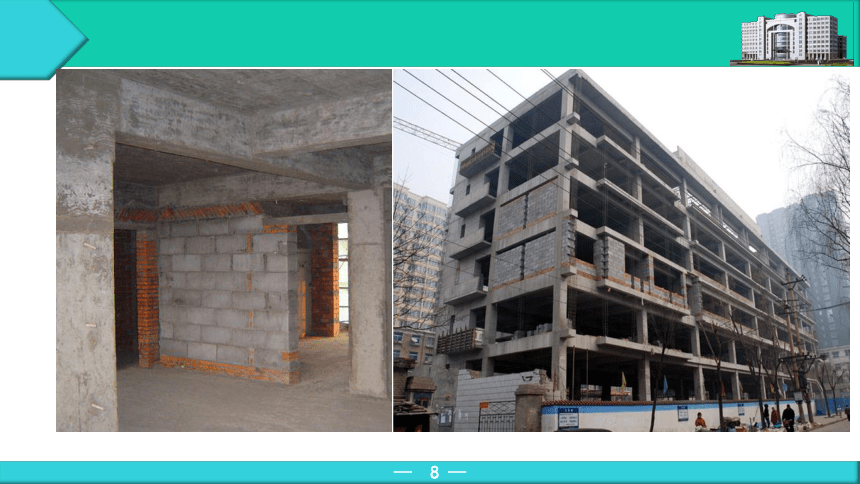

框 架 填 充 墙

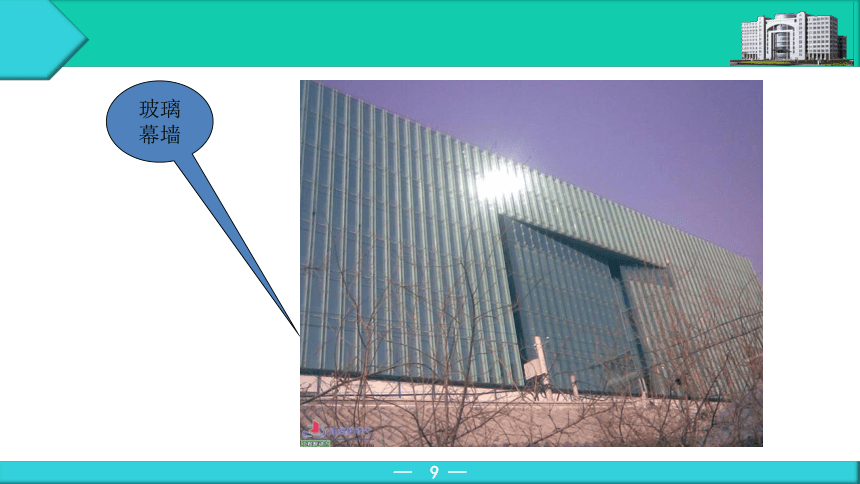

玻璃
幕墙
轻质材料隔墙
石膏板隔墙
按墙体材料不同分类
墙体按所用材料不同，可分为砖墙、石墙、土墙、混凝土墙及钢筋混凝土墙等。砖是我国传统的墙体材料，但由于受到材料源的限制，我国有些大城市已提出限制使用实心砖的规定；石块砌墙适用于产石地区；土墙便于就地取材，是造价低廉的地方性墙体；混凝土墙可现浇、预制，在多高层建筑中应较多。
砖墙
石砌墙
土墙
福建初溪土楼
福建初溪土楼
钢筋混凝土墙
按构造和施工方法的不同分类
墙体根据构造和施工方式不同，有叠砌式墙、板筑墙和装配式墙之分。叠砌式墙包括石砌砖墙、空斗墙和砌块墙等。砌块墙系指利用各种原料制成的不同形式、不同规格的中小型砌块，借手工或小型机具砌筑而成。板筑墙则是施工时，直接在墙体部位竖立模板，然后在模板内夯筑或浇筑材料捣实而成的墙体，如夯土墙、灰砂土筑墙以及滑模、大模板等混凝土墙体等。装配式是在预制厂生产墙体构件，运到施工现场进行机械安装的墙体，包括板材墙、多种组合墙和幕墙等，其机械化程度高，施工速度快、工期短，是建筑工业化的方向。
外墙
内墙
按布置方向分
1.按墙体位置分
纵墙
横墙
知
识
小
结
2.按受力方式分
非承重墙
4.按施工方法分
叠砌式
版筑式
装配式
3.按砌墙材料分
砖墙
砌块墙
石 墙、混凝土墙等
承重墙
