墙体构造

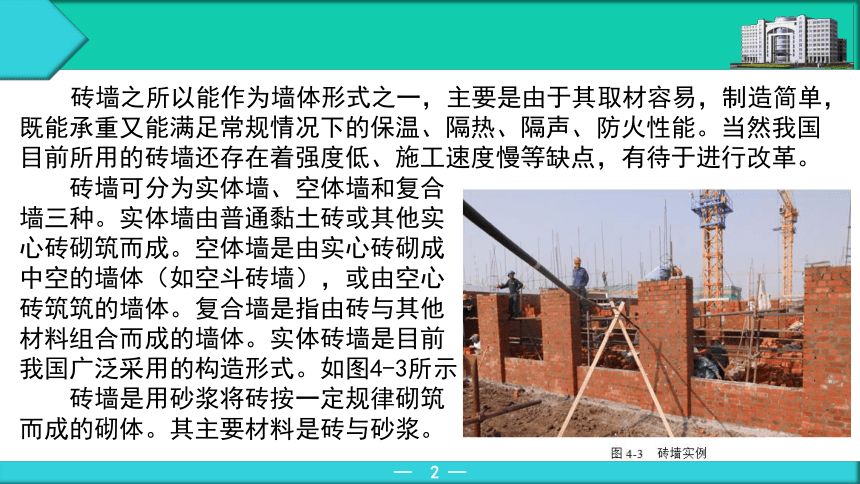

砖墙之所以能作为墙体形式之一，主要是由于其取材容易，制造简单，既能承重又能满足常规情况下的保温、隔热、隔声、防火性能。当然我国目前所用的砖墙还存在着强度低、施工速度慢等缺点，有待于进行改革。
砖墙可分为实体墙、空体墙和复合
墙三种。实体墙由普通黏土砖或其他实
心砖砌筑而成。空体墙是由实心砖砌成
中空的墙体（如空斗砖墙），或由空心
砖筑筑的墙体。复合墙是指由砖与其他
材料组合而成的墙体。实体砖墙是目前
我国广泛采用的构造形式。如图4-3所示
砖墙是用砂浆将砖按一定规律砌筑
而成的砌体。其主要材料是砖与砂浆。
砖

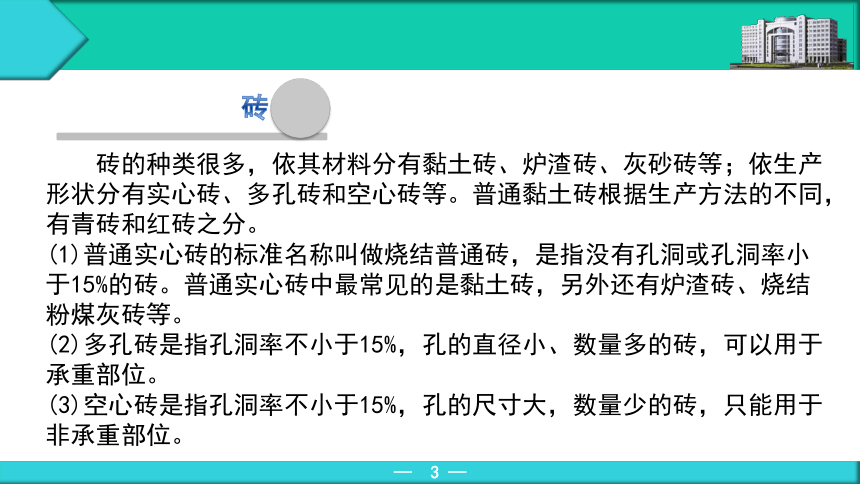

砖的种类很多，依其材料分有黏土砖、炉渣砖、灰砂砖等；依生产形状分有实心砖、多孔砖和空心砖等。普通黏土砖根据生产方法的不同，有青砖和红砖之分。
(1)普通实心砖的标准名称叫做烧结普通砖，是指没有孔洞或孔洞率小于15%的砖。普通实心砖中最常见的是黏土砖，另外还有炉渣砖、烧结粉煤灰砖等。
(2)多孔砖是指孔洞率不小于15%，孔的直径小、数量多的砖，可以用于承重部位。
(3)空心砖是指孔洞率不小于15%，孔的尺寸大，数量少的砖，只能用于非承重部位。

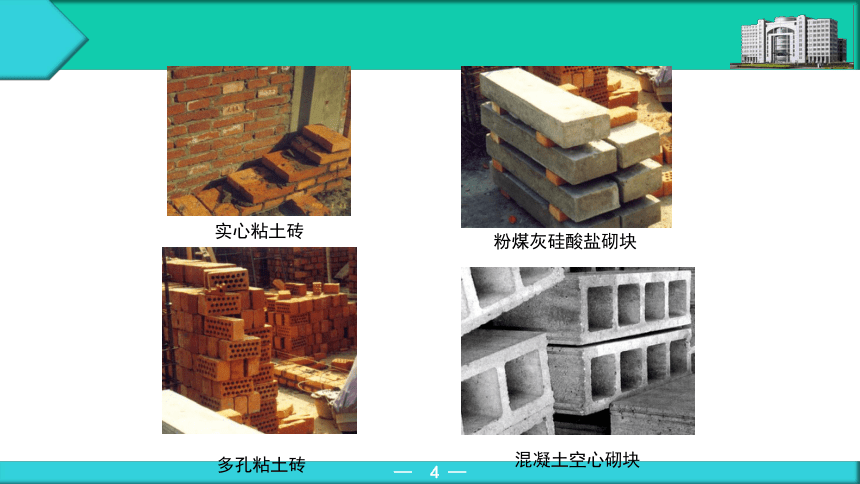

实心粘土砖
混凝土空心砌块
多孔粘土砖
粉煤灰硅酸盐砌块

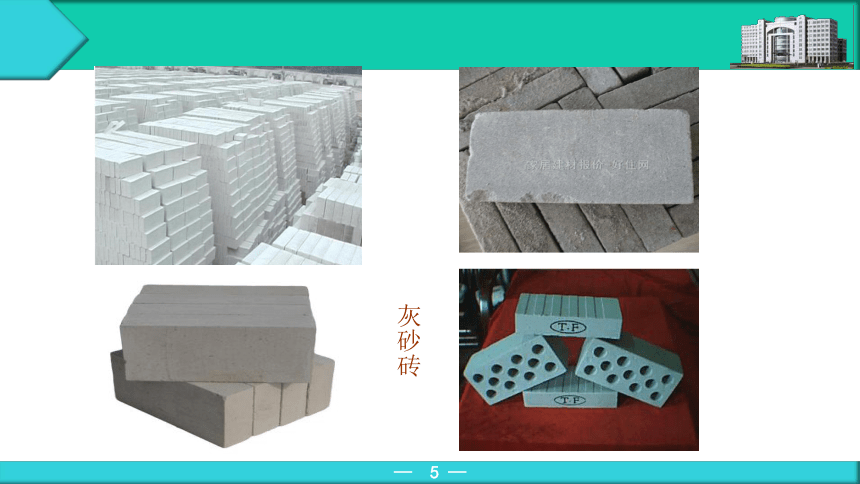

灰砂砖

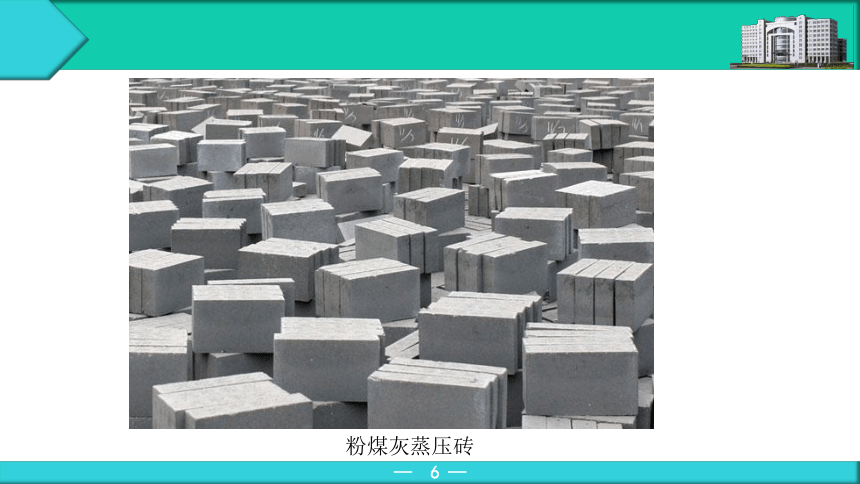

粉煤灰蒸压砖
砂浆

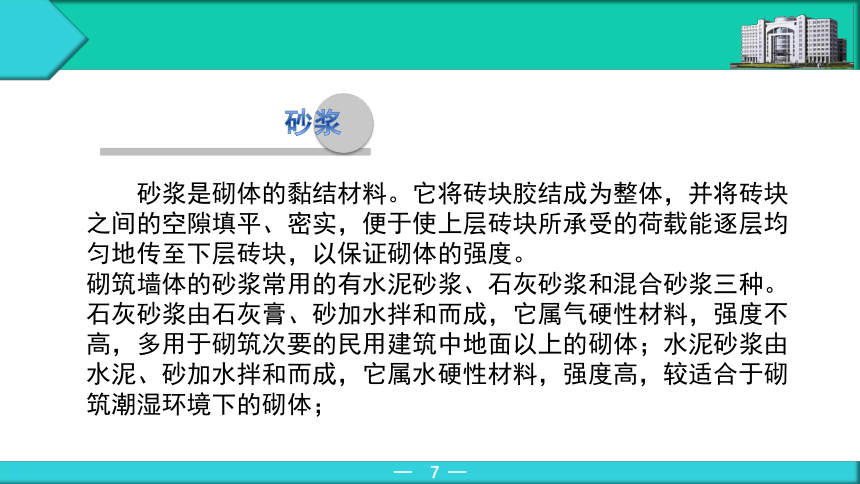

砂浆是砌体的黏结材料。它将砖块胶结成为整体，并将砖块之间的空隙填平、密实，便于使上层砖块所承受的荷载能逐层均匀地传至下层砖块，以保证砌体的强度。
砌筑墙体的砂浆常用的有水泥砂浆、石灰砂浆和混合砂浆三种。石灰砂浆由石灰膏、砂加水拌和而成，它属气硬性材料，强度不高，多用于砌筑次要的民用建筑中地面以上的砌体；水泥砂浆由水泥、砂加水拌和而成，它属水硬性材料，强度高，较适合于砌筑潮湿环境下的砌体；
混合砂浆由水泥、石灰膏、砂加水拌和而成，这种砂浆强度较高，和易性和保水性较好，常用于砌筑地面以上的砌体。如图4-4所示。
名称 主要规格/ mm 强度等级/MPa 主要用途
烧结砖 烧结 普通砖 240×115×53 MU10-MU30五级 用于砌筑承重墙体、柱、拱、
烟囱、沟道、基础等
烧结 多孔砖 M型：190×190×90 P型：240×115×90 MU10-MU30五级 用于砌筑六层以下的承重墙。
烧结空心砖和 空心砌块 290×190×140 290×190×90 240×180×l15 240×175×l15 MU2.5-MU10五级 多用作非承重墙，如多层建筑
内隔墙或框架结构的填充墙等。
非烧结砖 蒸压灰砂砖 （简称灰砂砖） 240×115×53 (90、115、175) MU10-MU25四级 不宜用于防潮层以下的基础及
高温、有酸性侵蚀的砌体中。
蒸压粉煤灰砖 240×115×53 MU10-MU25四级 用于墙体和基础，不能用于长
期受热（温度在200°C以上）、
受急冷急热和有酸性介质侵蚀
的建筑部位。
炉渣砖（又称 煤渣砖） 240×115×53 MU10-MU20三级 用于内墙和非承重外墙。其他
使用要点与灰砂砖、粉煤灰砖
相似。
常
用
砌
墙
砖
规
格
及
强
度
等
级
知识小结与扩展
（2） 砂浆
　　1）种类：　　
水泥砂浆：属于水硬性材料，强度高，较适合于砌筑潮湿环境的砌体。
石灰砂浆:属气硬性材料，强度不高，多用于砌筑次要民用建筑中地面以上砌体。
　　混合砂浆:这种砂浆强度较高，和易性和保水性好，常用于砌筑地面上砌体。
　
2）标号：M１5、M10、M7.5、M5和M2.5。常用的砌筑砂浆标号是M７．５ 、 M１０级砂浆。
组砌是指砖块在砌体中的排列。组砌时应遵守错缝搭接的法则。砖缝砂浆必须饱满、厚薄均匀。所谓错缝是指上下皮砖的垂直缝不能同处于一条线上，一定要
使上皮砖搭过下皮砖块的垂
直缝，错缝长度通常不应小
于60mm。无论在墙体表面或
砌体内部都应遵守这一法则
，否则就会影响砖砌体的整
体性，使强度和稳定性显著
降低，如图4-5所示。
以标准砖为例，砖墙可根据砖块尺寸和数量采用不同的排列，利用砂浆形成的灰缝，组合成各种不同的墙体。
墙厚：由块材和灰缝的尺寸组合而成的。
当采用普通粘土砖时，砖墙的厚度是按半砖的倍数确定的，如半砖墙、一砖墙、一砖半墙等。有时为节约材料，墙厚可不按半砖，而按1/4砖进位，此时砌体中有些砖需侧砌，如3/4砖墙等。
标准砖的规格为53mm×115mm×240mm(厚×宽×长)，如图4-6所示。用标准砖砌筑墙体，常见的墙体厚度名称，见表4-1。
实体墙常见的砌式有全顺式(又称走砖式)、一顶一顺式、一顶多顺式、每皮顶顺相同式及两平一侧式(18墙)等，如图4-7、4-8所示。
1、组砌方式
砖墙的组砌 （见下图）
1、定义：砖组砌是指砖块材在砌体中的排列。
2、方式：错缝搭接，使上下皮砖的垂直缝交错。
3、关键：墙体表面不能形成通缝（垂直缝处于一条
线上），使墙体的强度和稳定性降低。
4、丁砖：砖的长度方向垂直于墙面砌筑的砖。
5、顺砖：砖的长度方向平行于墙面砌筑的砖。
6、横缝：上下皮之间的水平灰缝。
7、竖缝：左右两块砖之间的垂直缝。
知识小结与扩展
一顺一丁式
顶顺相间式
全顺式
多顺一丁式
两平一侧
砌砖用砖的品种和标号必须符合设计要求，并在砌筑前浇水湿润，砂浆要饱满、横平竖直、错缝搭接、避免通缝的原则。
实砌墙的尺度
　 普通标准砖 240×115×53mm，砖的长、宽、厚之比为4：2：1（包括10mm厚的灰缝），即长：宽：厚=250：125：63=4：2：1。
由此可计算1平方米砖墙体所用砖的数量。如24墙所用砖的数量为128块。
请计算每平米370墙
所用砖的数量？
扩
展
延
伸
